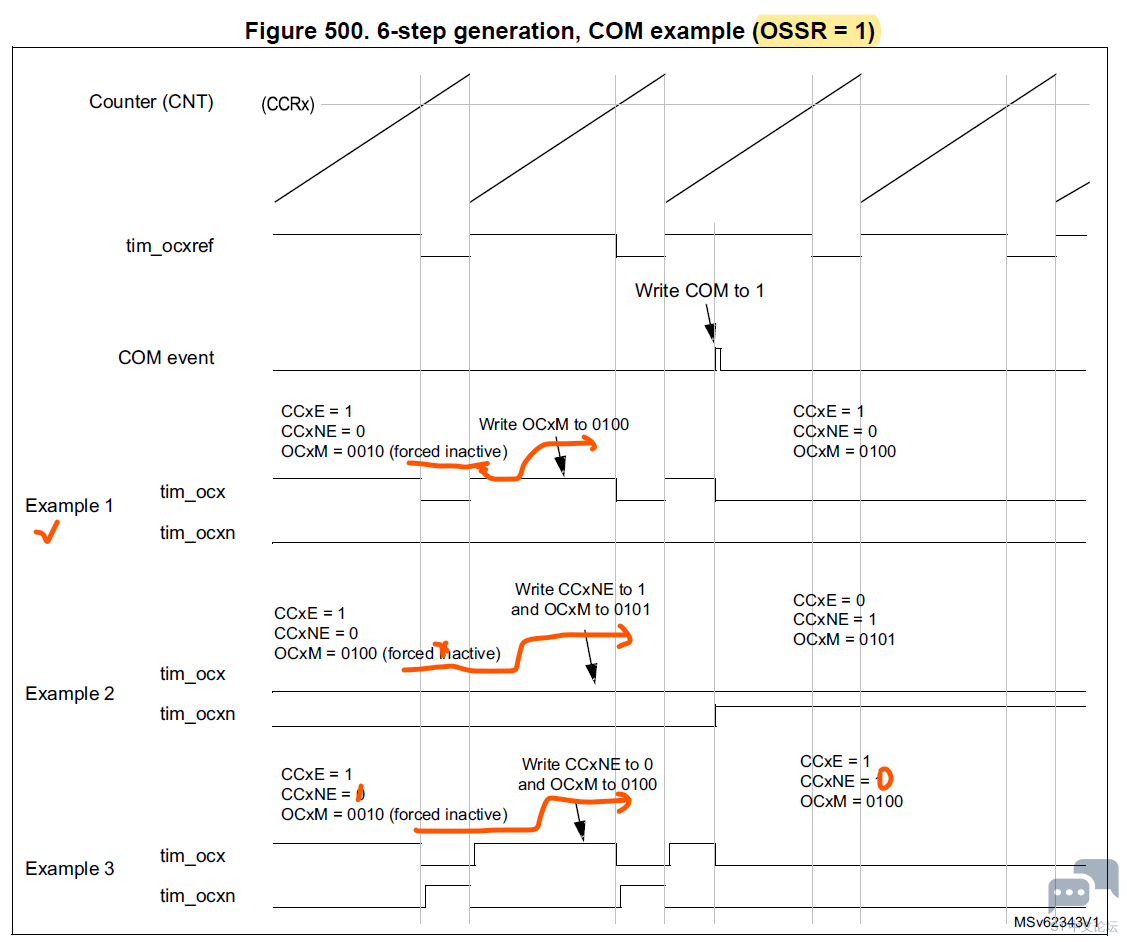

呵呵 算是个费脑图了。图不大,涉及信息不少。
我认为你的质疑是有道理的。
example 3 里开始部分,CCxNE应该也是1,原因是此时段OC1和OC1N都是正常输出的。另外从后面中间段的 write CCxNE to 0 也可以得到进一步印证。
还有,example 3 的结尾部分对那几个位的描述应该也是有问题的。应该是CCxE=1,CCxNE=0.
再就是那个(forced inactive)位置也放得不太合适,容易让人误解,它这里应该是指后续将要实现的输出模式,最好写到中间位置。其中 example 2那里的 forced inactive 应该是 forced active.
