STM32G473RC timer的问题 1. Timer时钟160MHz 2. Timer 1，中心对齐模式，ARR = 1601 3. Timer 2，中心对齐模式，ARR = 1601 4. Timer 8，upcounting 模式，ARR = 3199 同时启动3个timer，这三个timer各个时刻的counter值应该如下图所示。

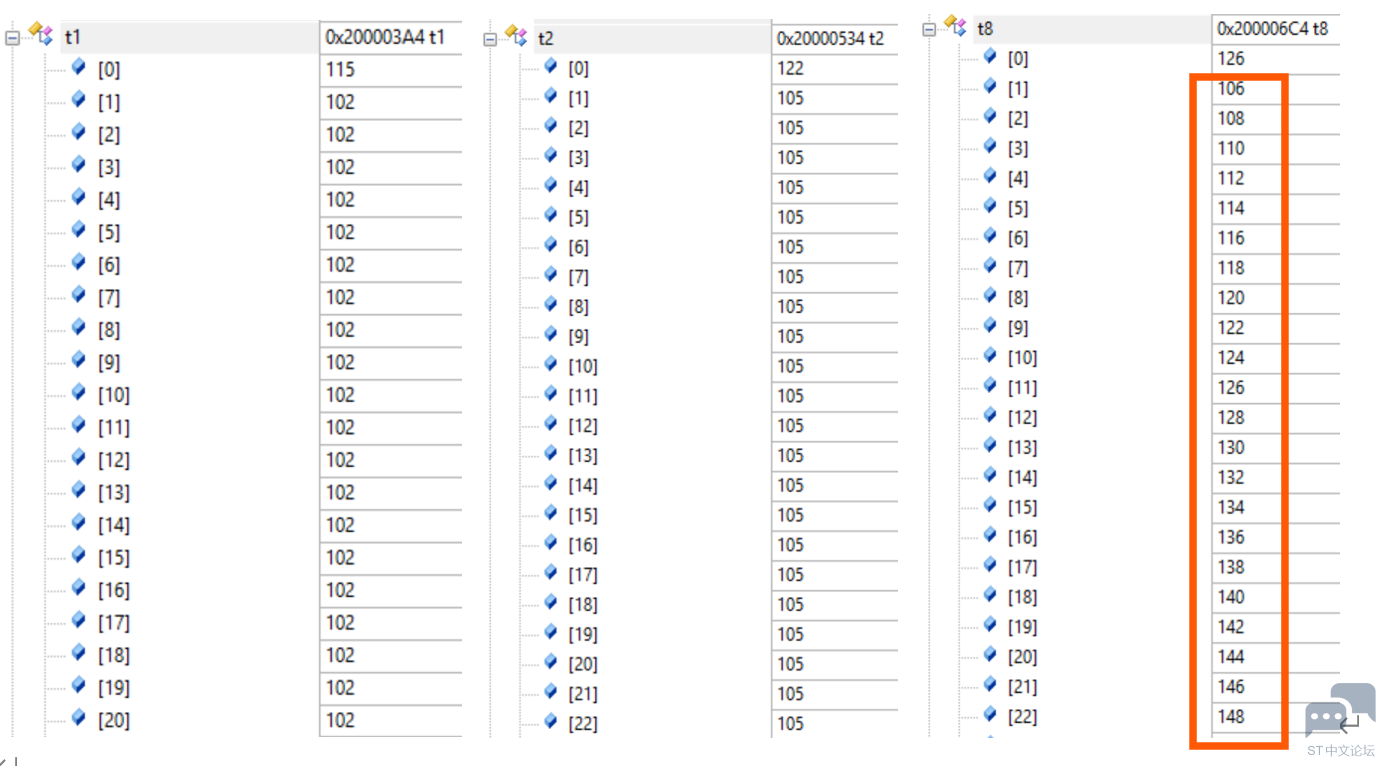

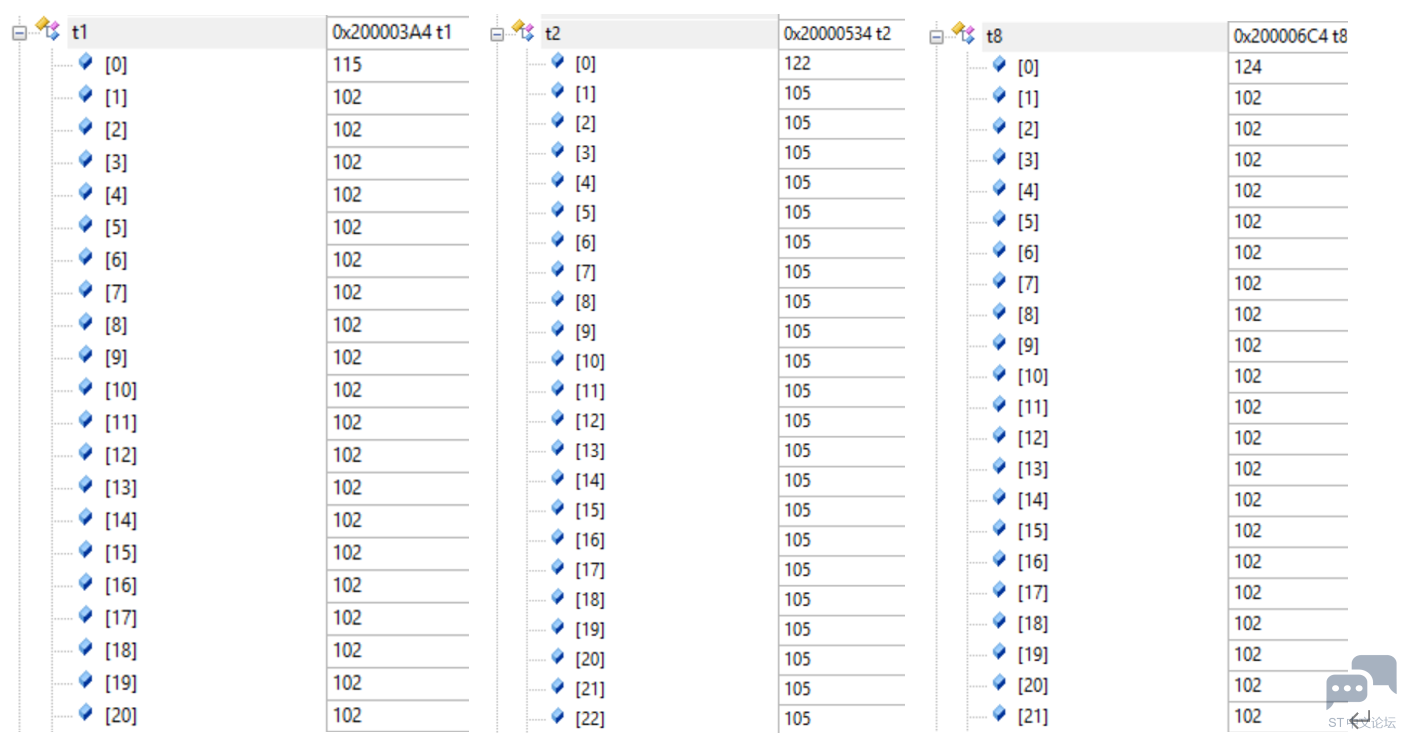

所以，在timer2 的下溢出中断记录每个timer的counter，存放在数组t1[], t2[ ], t8[ ]中，应该可以看到如下图所示，每个时刻的counter的值基本是一样的。 但是我发现只有当TIMER8的ARR= 3201时，才能正常工作。 如果把TIMER 8ARR = 3199，发现测量结果是这样的。明显3个timer没有同步。 | ||||||||||||||||||||||||||||||||||||||||
OK
Error
使用CubeMx第二次生成的代码编译时报错
Motor Control Workbench六步算法显示硬件不支持电流检测，同一套硬件FOC算法就显示支持；硬件为B-G431B-ESC1
无刷电机PWM输出配置
STM32G474RBT6芯片，hal库默认设置为双bank模式，怎样修改为单bnak模式？使用STM32CubeMX工具生成工程时，只能选双bank模式，不能选单bank模式！
STM32G474RBT6使用Keil工程通过仿真器下载程序时，程序量超过64K时，就会下载失败，求教。
STM32G474 HRTIM 推挽模式下 关闭死区 在比较寄存器较小的情况下，存在输出脉宽直接到100%
最近在做单极倍频SPWM
stm32G474RBT3的flash擦除寿命是多少？
stm32g431rbt怎么显示汉字
F103和G474的180°移相區別
微信公众号
手机版
是你有所误会。按照你目前的设计思路，要想3各TIMER保持良好同步的话，假设时钟源和分频系数一样的前提下。可以这样设计：
TIM1->ARR = TIM2->ARR =1601;//中心对齐计数
TIM8->ARR= 3201; //单向计数
或者
TIM1->ARR = TIM2->ARR =1600; //中心对齐计数
TIM8->ARR= 3199；//单向计数
对于单向计数的计数周期为ARR+1;而对于中心对齐计数模式的计数周期为2倍ARR.
