Projects\NUCLEO-L432KC\Examples\TIM\TIM_DMA\STM32CubeIDE.project

smt32l432kcu6 TIM_DMA 例程，TimHandle.Init.RepetitionCounter = 3; 应该输出4个波形，但是启动时第一次会输出8个波形后面才会正常输出4个波形

菱次 发表于 2025-10-22 17:43</p>
<p>非常感谢您的回答。但是又存在一个新的问题，占空比的顺序25%-75%-50%-25%，感觉应该75%-50%-25%，开 ...

[md]呵呵

是的，我发现了这个问题。

其实，这个地方涉及的细节好几个，难以几句说清楚。我整理了一下，你可以阅读参考。

一个STM32 TIMER例程的输出波形之解析

hi

我这边找到相应开发板及例程做了验证测试，的确可以发现你反馈的情况。细致~！

这个例程设计得还是有些巧妙的，不过也存在些瑕疵。代码里有两个地方稍微做下调整。

见下面粗体字符的地方。

/ Configure TIM1_Channel3 in output, push-pull & alternate function mode /

GPIO_InitStruct.Pin = GPIO_PIN_CHANNEL3;

GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;

GPIO_InitStruct.Pull =GPIO_NOPULL;**

/##-2- Configure the PWM channel 3 ########################################/

sConfig.OCMode = TIM_OCMODE_PWM1;

sConfig.OCPolarity = TIM_OCPOLARITY_HIGH;

sConfig.Pulse = 00;//aCCValue_Buffer[0];**

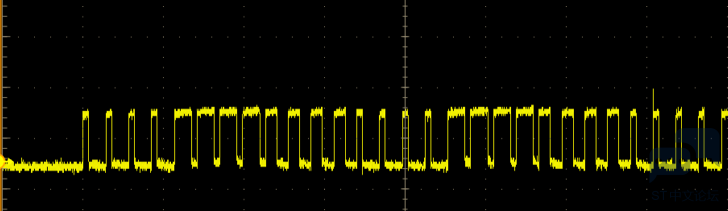

下面是我的最终输出结果：

xmshao 发表于 2025-10-20 13:04
hi</p>
<p>我这边找到相应开发板及例程做了验证测试，的确可以发现你反馈的情况。细致~！

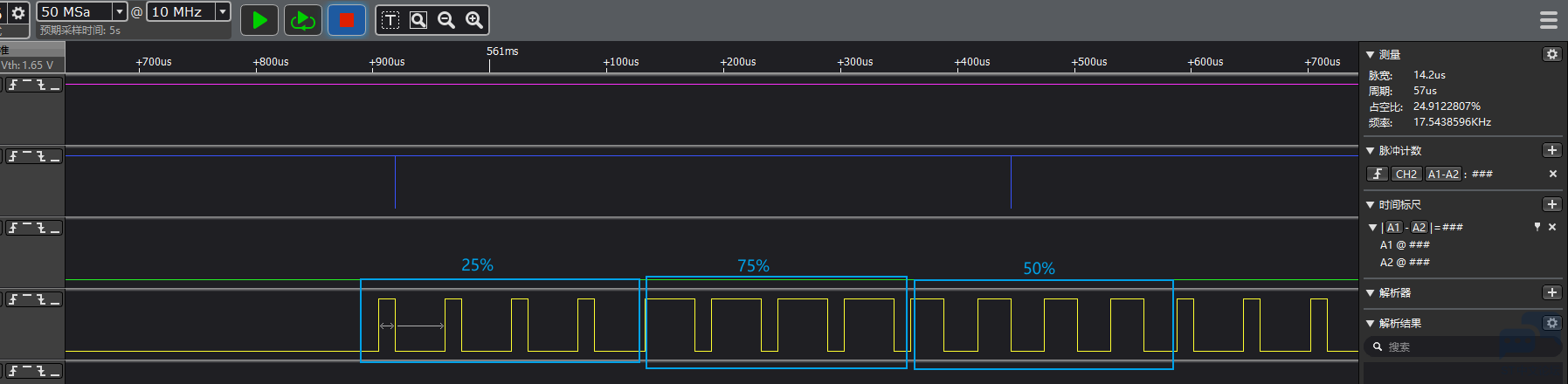

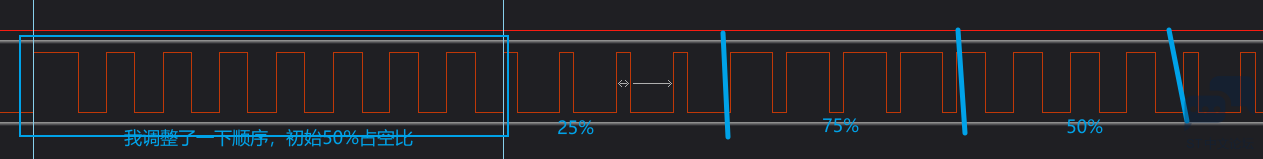

非常感谢您的回答。但是又存在一个新的问题，占空比的顺序25%-75%-50%-25%，感觉应该75%-50%-25%，开头多了一个25%。你给出的图像中也可以看出。

菱次 发表于 2025-10-22 17:43</p>
<p>非常感谢您的回答。但是又存在一个新的问题，占空比的顺序25%-75%-50%-25%，感觉应该75%-50%-25%，开 ...

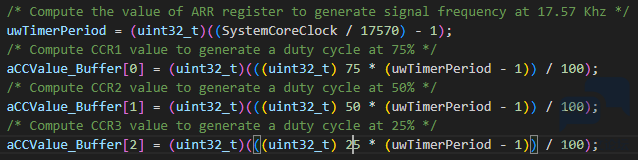

[md]我把参数改成下方，第一个占空比变成了30%

  uwTimerPeriod = (uint32_t)80*100; // 100us
  aCCValue_Buffer[0] = 80*50;
  aCCValue_Buffer[1] = 80*40;
  aCCValue_Buffer[2] = 80*30;

xmshao 发表于 2025-10-22 20:26</p>
<p>[md]呵呵

[md]好厉害！图文并茂，深入浅出。我已经工作几年了。修改回答没有小铃铛提醒，要点进来才看到。大佬，是ST的官方人员吗

我有两个疑问点：

一、文章中有提到“程序在初始化代码里开启了CCR的预装功能”，我看初始化代码中没有 TimHandle.Init.AutoReloadPreload 这个参数。可能是固件库版本的原因，我用的是STM32Cube_FW_L4_V1.18.1，通过STM32CubeIDE自动下载的。

二、文章中有提到在占空比为0的情况下，在第1个周期发生比较事件时，因定时器通道的DMA请求能力还未使能而不能触发DMA传输。

我看到 HAL_TIM_PWM_Start_DMA 函数中，在定时器未开启的时候，有使能的代码，为什么说“定时器通道的DMA请求能力还未使能”呢。

HAL_TIM_PWM_Start_DMA(&TimHandle, TIM_CHANNEL_3, aCCValue_Buffer, 4) != HAL_OK

if (HAL_DMA_Start_IT(htim->hdma[TIM_DMA_ID_CC3], (uint32_t)pData, (uint32_t)&htim->Instance->CCR3,Length) != HAL_OK)

……

__HAL_TIM_ENABLE_DMA(htim, TIM_DMA_CC3);

……

__HAL_TIM_ENABLE(htim);

同时还发现了一个新的现象，我修改了些参数，将预分频调整到了80-1,最后得到1us周期的计数（系统时钟调整到80Mhz）；循环计数值调整到0；调整了一下占空比数组；DMA改为了单次传输；周期调整为了100us。

uwTimerPeriod = (uint32_t)100 - 1; // 100us

TimHandle.Init.Prescaler = 80 - 1;

TimHandle.Init.RepetitionCounter = 0;

uint32_t aCCValue_Buffer[100] = {0, 0, 0}; // 把这个数组的范围值调大了

aCCValue_Buffer[0] = 75;

aCCValue_Buffer[1] = 50;

aCCValue_Buffer[2] = 25;

aCCValue_Buffer[3] = 0; // 关闭

HAL_TIM_PWM_Start_DMA(&TimHandle, TIM_CHANNEL_3, aCCValue_Buffer, 4)

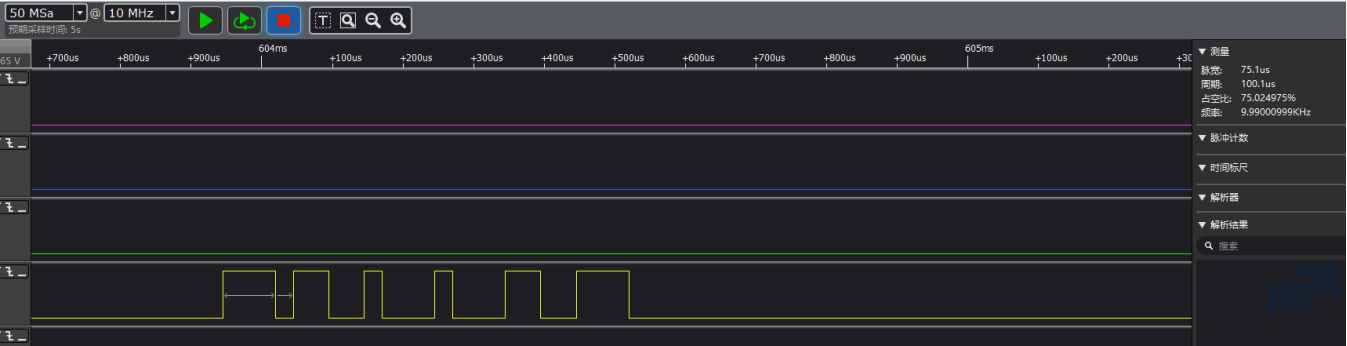

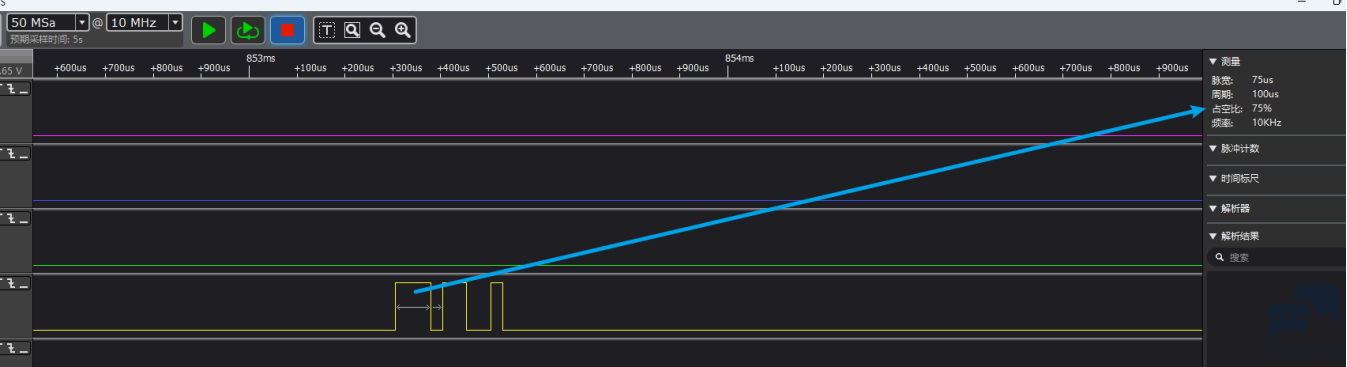

之后的波形就正常了。可以通过调整aCCValue_Buffer数组内容输出指定个数的脉冲，占空比也可以进行变化。比如

aCCValue_Buffer[0] = 75;

aCCValue_Buffer[1] = 50;

aCCValue_Buffer[2] = 25;

aCCValue_Buffer[3] = 25;

aCCValue_Buffer[4] = 50;

aCCValue_Buffer[5] = 75;

aCCValue_Buffer[6] = 0;

HAL_TIM_PWM_Start_DMA(&TimHandle, TIM_CHANNEL_3, aCCValue_Buffer, 7)

菱次 发表于 2025-10-27 15:57

[md]好厉害！图文并茂，深入浅出。我已经工作几年了。修改回答没有小铃铛提醒，要点进来才看到。大佬 ...

[md]呵呵

这个论坛的确还有可以完善的地方。



关于你提到的两个疑问点，这里一起交流下。

一、文章中有提到“程序在初始化代码里开启了CCR的预装功能”，我看初始化代码中没有 TimHandle.Init.AutoReloadPreload 这个参数。可能是固件库版本的原因，我用的是STM32Cube_FW_L4_V1.18.1，通过STM32CubeIDE自动下载的。

è 1、我目前使用的版本跟你一样的。

  2、你提到的AutoReloadPreload 这个参数是针对ARR寄存器的不是针对CCR寄存器的。ARR和CCR寄存器都是带有预装控制位的。CCR的预装控制位由CCMR寄存器的OCxPE位控制。



3、在例程里，你可以通过阅读函数HAL_TIM_PWM_ConfigChannel（）可知，CCR是先被赋值，然后才开启它的与装功能。
二、文章中有提到在占空比为0的情况下，在第1个周期发生比较事件时，因定时器通道的DMA请求能力还未使能而不能触发DMA传输。

我看到 HAL_TIM_PWM_Start_DMA 函数中，在定时器未开启的时候，有使能的代码，为什么说“定时器通道的DMA请求能力还未使能”呢。

==》这个疑问有普遍性。对于输出通道而言，当我们开启他们的输出功能时，比较输出功能就生效了，跟你是否开启计数器、是否使能相关中断或DMA触发能力没有关系。

具体到这里，如果CCR=0，当使能通道的输出功能时如果CNT也刚好等于0，比较输出事件就立即产生了。你知道，在调用HAL_TIM_PWM_Start_DMA（）函数使能该比较事件的DMA请求能力已经是后面的事情了，所以第一个周期的比较事件就没能触发DMA。

至于你提到的现象，在我看来是可以理解的。你完全可以基于STM32手册和我分享的信息自行分析其来龙去脉。STM32 TIMER里有很多小细节，使用也很灵活。比方该例程的功能实现，方案可以有很多。你可以测试后回头去研读手册，这样可以事半功倍。

xmshao 发表于 2025-10-28 07:35
呵呵</p>
<p>这个论坛的确还有可以完善的地方。

[md]好的，非常感谢~
