ST云实验室评测报告:STDES-VIPGAN65F 65W USB PD适配器参考设计

[复制链接]
行色匆匆 发布时间:2025-10-26 04:55
作为一名嵌入式工程师,我通过ST云实验室(ST Cloud Lab)参与了本次活动,零门槛体验了电源能源套件——STDES-VIPGAN65F。# T1 S0 T% @% E9 q6 P; i* f  I$ s7 v$ m

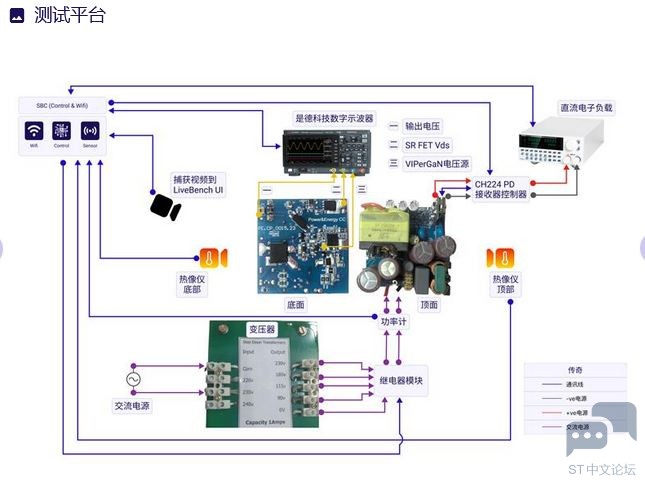

测试平台.JPG 2 Y5 h( v+ D0 L& }# ?4 i0 W7 q5 @, R
这是一款基于VIPERGaN65和SRK1004的高效USB PD 3.0适配器参考设计,支持准谐振反激拓扑,适用于消费电子和工业电源场景。

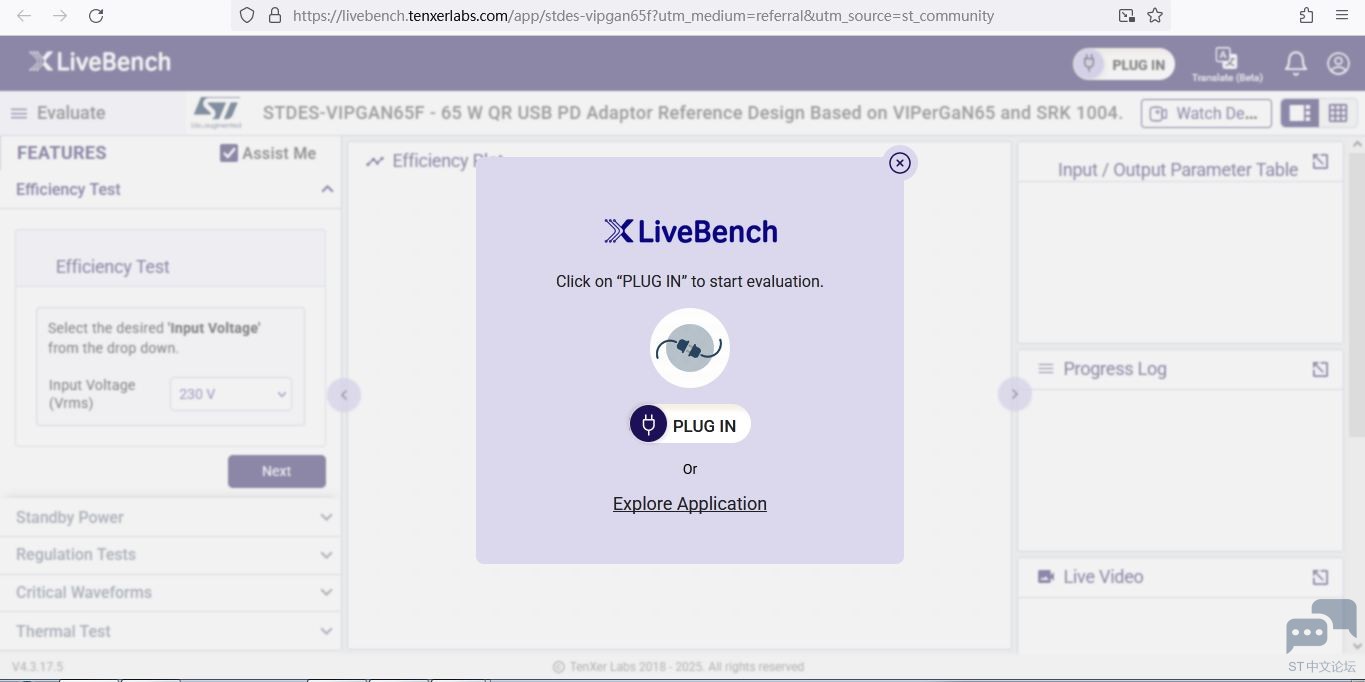

" L8 @  q1 e: S) K# S2 C% X 登陆界面.JPG % F  J5 _7 b- O
云实验室的优势显而易见:无需本地安装硬件,直接通过浏览器访问,即开即用,3分钟进入开发界面。我在云端模拟了输入AC电源(230 Vac)、USB PD协商输出,并进行了效率、待机、调节和波形测试,测试环境基于云端虚拟评估板。以下是详细评测过程。. d- Z9 u8 _. B/ L- O) ^, ^; U5 |; R
1. 效率测试, l  M. K& c5 F; e( x! ]+ P
效率是电源适配器的核心指标,本设计采用GaN HEMT和同步整流技术,满足CoC Tier 2和DoE Level 6标准。我在云实验室中测试了输入电压为230 Vac时,不同输出电压下的4点平均效率(负载点:25%、50%、75%、100%)。峰值效率在满载时达到93%,表现出色。
! A2 w/ p9 R' P, a. _1 J; |; b4 J: s/ N/ R测试结果总结如下表(效率%):
0 @1 p$ z6 n" ^输出电压最大功率230 Vac 输入 (平均效率)
+ U- F7 Q# q$ h5 n7 c4 U5 V15 W84.6# w0 }! i5 n$ A2 t
9 V27 W88.4
2 C4 n/ P9 U7 R( P$ o12 V36 W89.9
" ]% {$ e& y% R8 b15 V45 W90.5
8 T* Q8 w" g* n* C4 S* n20 V65 W93.1/ q4 r1 z% V- [; B1 K! w

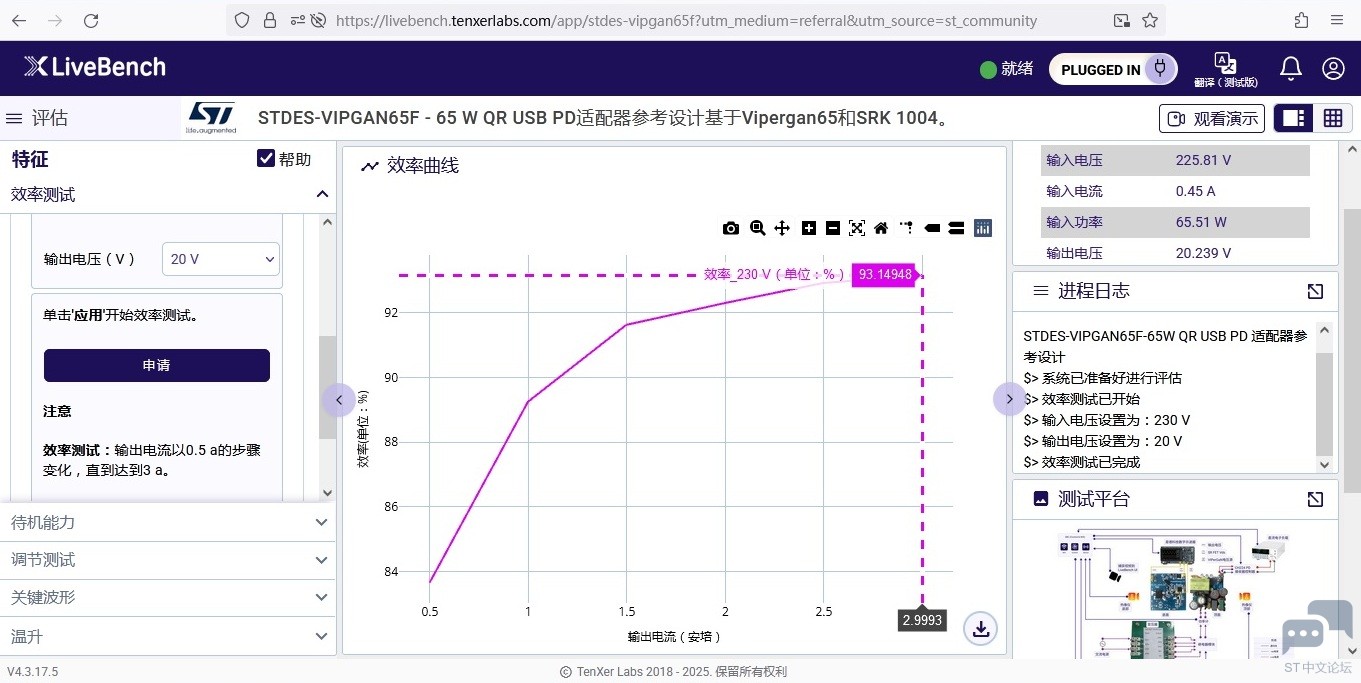

效率测试曲线.jpg 8 _" _" |  W, U' v6 C+ P
2. 待机能力测试
: C1 R5 I# f" B待机功耗直接影响能效认证和用户体验。本设计通过低静态电流管理和自适应同步整流,实现超低无负载输入功率。我测试了230 Vac输入下,不同输出电压设置的P_STBY(无负载时AC输入功率),结果显示在5 V模式下仅40 mW,远低于DoE Level 6的75 mW限值。% s) h3 }9 ]2 Y% }) c
7 G- i& z& d! w7 C测试结果总结如下表(mW):
: C4 z/ s. J7 h$ Z8 Q输出电压230 Vrms 输入+ ~1 l  D+ p6 m% w! G; z, f) {4 U
5 V40" l) n; K/ N( U" E9 m
9 V70
8 C# Z' _4 V) c6 q: Y* D12 V85
5 @5 v" T4 @7 u5 e+ o- s! x15 V110
  m' Y  N9 y1 |' G# t# S20 V150% m. c# o8 S/ Q6 d2 W' Y, P: {
输入输出参数表

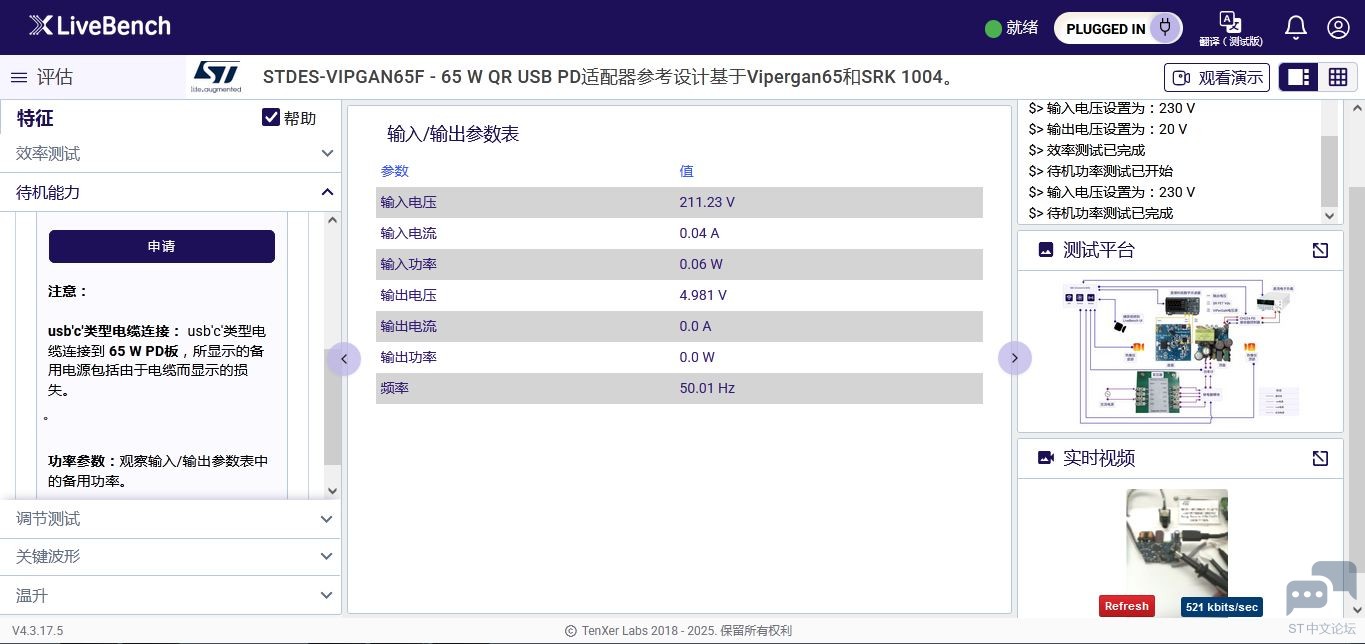

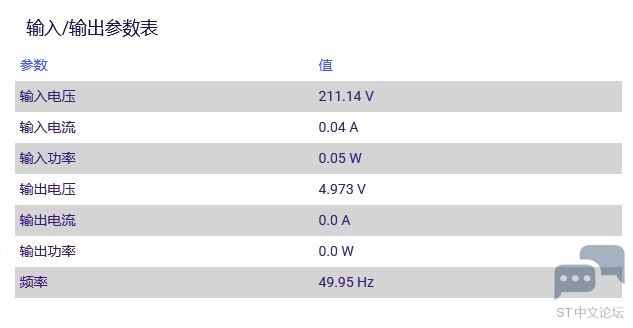

! P0 r. x+ V* M# y! p9 Z 待机能力数据.JPG 3 `# G8 _8 |5 T9 N2 [! t4 E
3. 调节测试6 n" n; t1 M* i: c
USB PD 3.0要求精确的CC/CV(恒流/恒压)调节,我通过云端USB PD栈(STUSB4761)协商不同输出,并测试了电压精度、纹波和负载响应。输出电流范围为0-3.25 A,精度±5%。纹波测试采用20 MHz带宽示波器模拟。, y) ^- d& s) Z/ I$ T

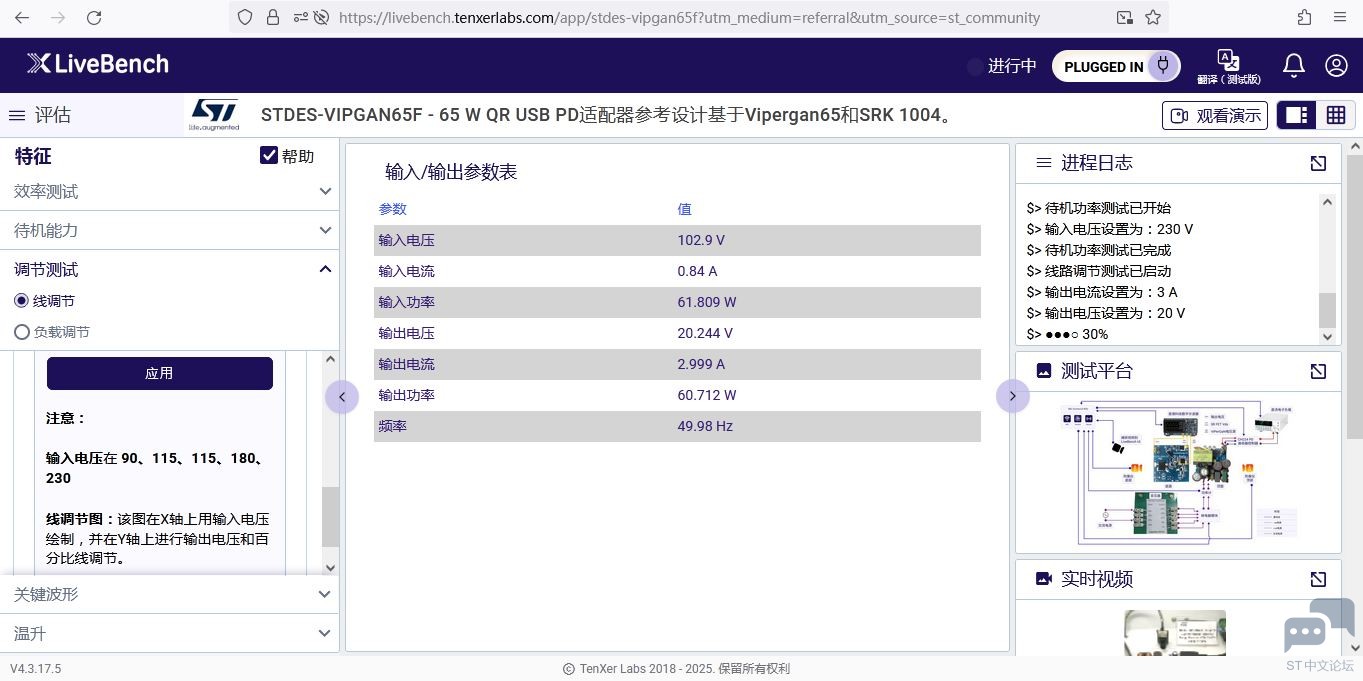

调节测试界面.JPG & L$ g+ n- s6 z" P
关键测试结果:& A  Z# e7 l  [& _' G0 |0 K  g
  g: j- @7 d$ {! a
电压精度:所有电压点(5/9/12/15/20 V)误差<±5%,例如20 V输出实测19.9-20.1 V。
( D8 z0 v3 S; k0 o' ]9 o输出纹波(峰-峰值,mV):( d5 u9 f) P/ N( P
5 V: 30-703 H! q! Q5 A/ s$ m8 l  n; Q4 I6 d
9 V: 35-50% p/ m' A# L7 j1 W+ J
12 V: 40-70
; ?. N/ u9 ^) d( J5 @  g15 V: 40-50
, C9 w1 _) K) k3 _3 K( D20 V: 40-50
" l: [4 A7 v' K) @负载瞬态响应:从10%到100%负载突变,电压偏差<100 mV,恢复时间<200 μs。
, ?2 ]# h; b' u0 j; |6 U1 W: E过载保护:超过最大功率时自动限流,短路保护响应<10 ms。, d1 v8 S$ G" N- c  |  j# H
5 }8 w: h: h) G7 H

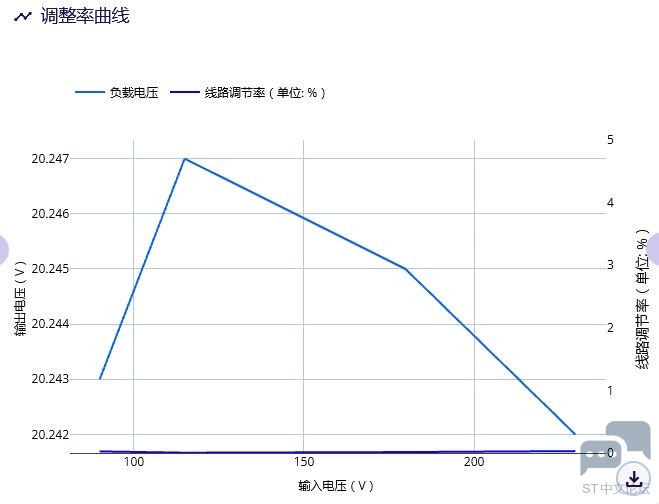

调节测试曲线.JPG % ?$ S5 L2 Q4 Q6 e8 |, n
调节性能稳定,纹波控制优秀,得益于光耦反馈和STUSB4761的闭环控制。
6 j2 n" s* v4 F, a4. 关键波形分析9 Y4 Z7 O' x5 z4 _6 K
云实验室支持虚拟示波器捕获波形,本节分析VIPERGaN65(主开关,GaN HEMT)和SR MOSFET(同步整流)的Vds波形,评估开关行为、ZVS(零电压开关)效果和同步整流性能。测试点分别为VIPERGaN65的漏极-源极(DRAIN-SOURCE)和SR MOSFET的漏极-源极。$ ]/ C& \% Y" ^3 `

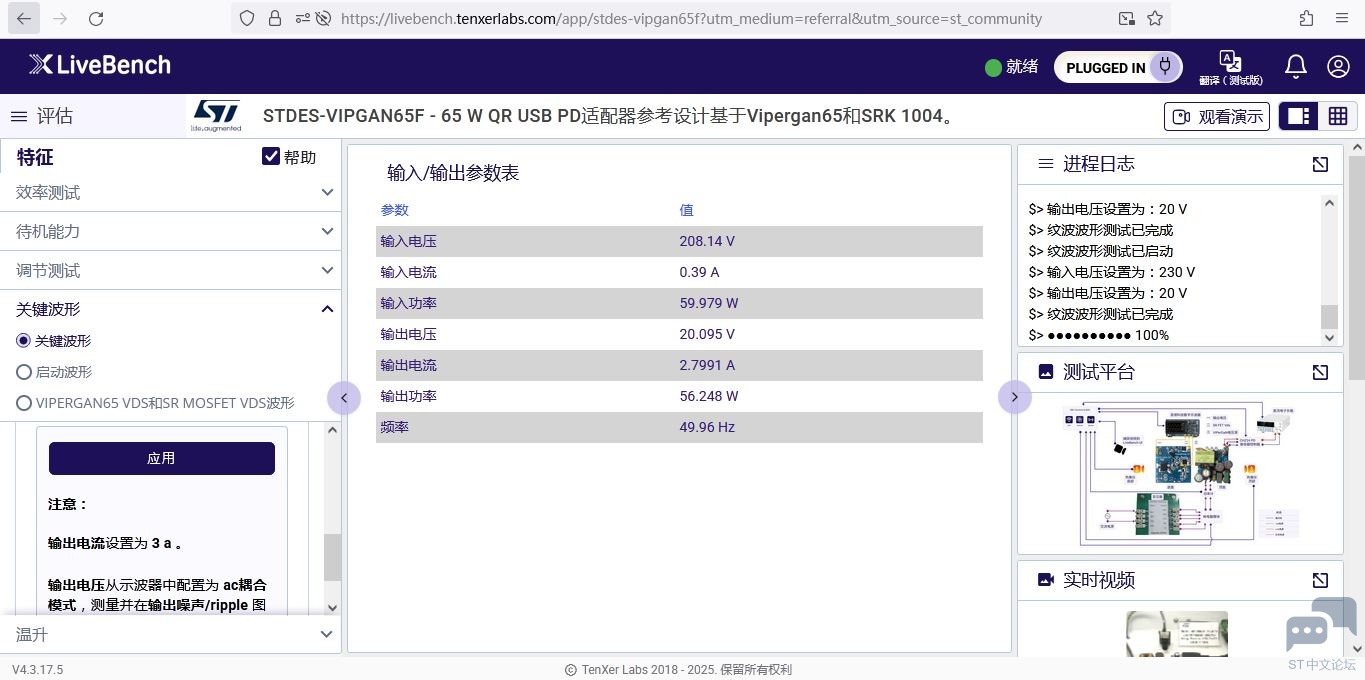

关键波形界面.JPG   e4 d% Q) k- v/ `& p, G/ c% ?" D
VIPERGaN65和SR MOSFET的Vds波形验证了STDES-VIPGAN65F的高效性和可靠性。ZVS实现显著降低主开关损耗,同步整流优化副边效率,波形干净,振铃控制良好。- `9 p6 N9 y/ _3 S; f

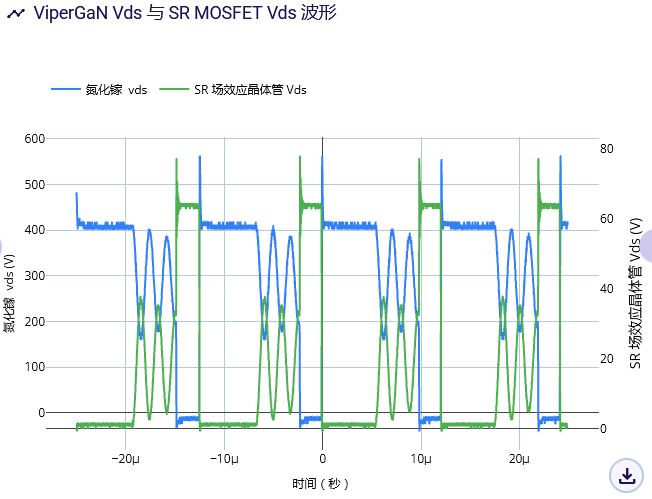

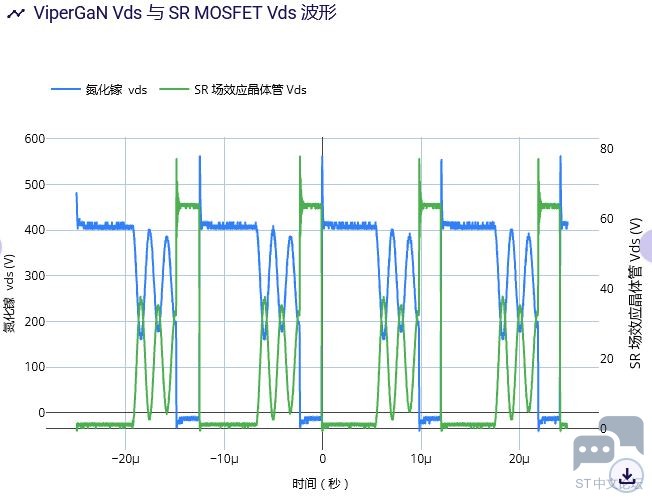

ViperGaN Vds 与 SR MOSFET Vds 波形.JPG 6 E( n$ j/ ~& o; E6 K
ST云实验室的虚拟工具极大简化了波形分析流程,适合快速原型验证。建议增加动态负载波形模拟功能,以进一步评估瞬态响应。
* m7 V' V1 z( a, ]/ j
! b1 Q6 r" X( p+ {结论与建议
. m6 Z, n3 b+ {5 fSTDES-VIPGAN65F在云实验室中展现了高效、可靠的性能:峰值效率94%、超低待机<40 mW、精密调节和干净波形,使其理想用于快充适配器。云平台的跨设备协作让我高效完成测试,避免了硬件采购成本。建议ST增加更多负载模拟器选项,以支持动态功率测试。
