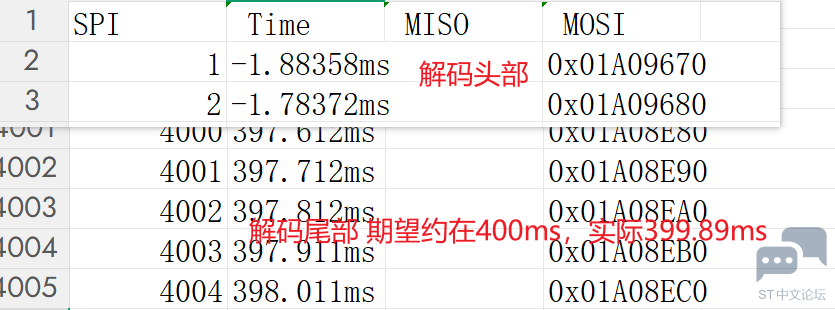

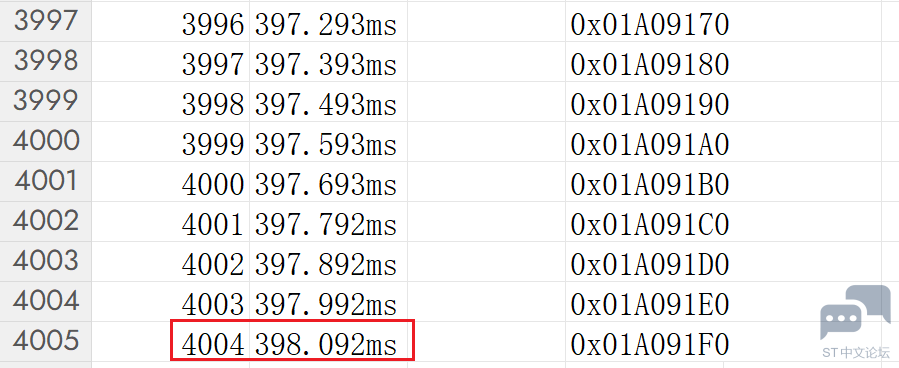

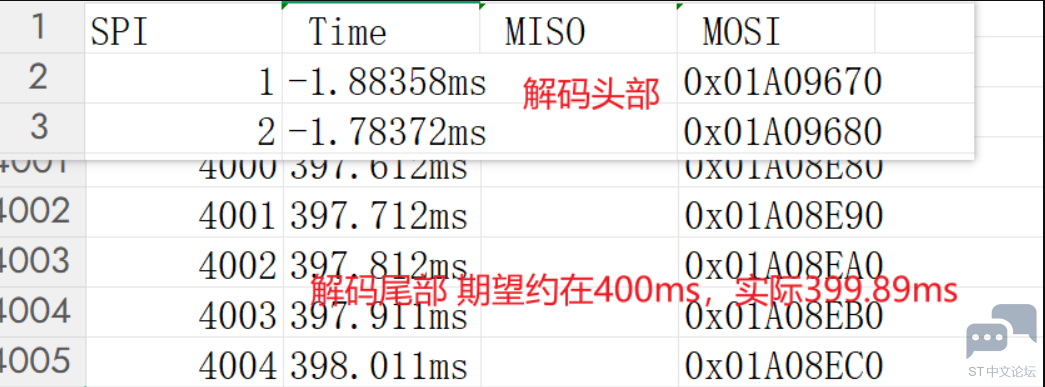

问题描述：如何使用内部外设（TIM2）产生DMAMUX请求事件，作为其他外设的同步触发请求，硬件平台：STM32H750XBH7。 问题背景：首先描述业务逻辑：仪器需要定时10KHz频率通过DMA双缓冲向SPI总线（SPI菊花链控制多路DAC，已测试正常）上发送数据，同时触发一路串口发送ASCII数据（100Hz或者10Hz），仪器的主要性能指标在于jiteer（尽量避免定时触发的不稳定性，由于仪器是一个连续时间过程，jitter-定时触发的快慢变化会随着时间的累计误差逐渐增大），当前使用25M外部晶振（测试内部RC晶振-0.08%抖动会引起很大的累计偏差）+TIM12触发SPI和串口（均使用DMA双缓冲，数据不经过CPU），当前使用示波器解码（5M的SPI总线，示波器100Msa/s）观察，估算1s计时累计的时间抖动约在0.5ms附近。 期望结果：由于当前定时触发+SPI双缓冲链路过长，jitter属于不确定性因素，受限于硬件传输线路/温漂等因素，当前期望对其偏差进行补偿，通过调节定时器ARR自动重装载的数值来进一步减小误差（通过测量的频率来反馈修改定时器ARR数值），但不论是TIM12/LPTIM1/2/3均是16位，能够操作的空间很小，只能使用TIM2-32bit.

当前网上例程安富莱/ST论坛/CubeMX例程均使用TIM12/EXTI/LPTIM同步触发，从未见过使用（绝不可能无法使用，否则DMAMUX的功能太过局限）,我自己使用CubeMX配置这一部分无法同步触发（CubeMX例程全是使用LPTIM同步触发），希望给予指导或者参考例程

talk is cheap 发表于 2025-12-9 16:48
还是不知道为什么TIM_UP事件为什么不能正常触发HAL_DMAMUX1_SYNC_DMAMUX1_CH0_EVT事件，后端验证部分 ...

[md]事实上 我阅读了外部ST论坛，我查阅到之前有开发者提出类似的问题，国外FAE也有相关研究，很有可能已经有相关的demo，希望进一步获取的支持 谢谢

https://community.st.com/t5/stm32-mcus-products/how-to-use-dmamux-generated-events-to-trigger-another-dma/m-p/652741

https://community.st.com/t5/stm32-mcus-embedded-software/dmamux-chaining-of-request-generators/m-p/766449

https://community.st.com/t5/stm32-mcus-products/confusion-on-dmamux-registers-in-rm0468/m-p/694258

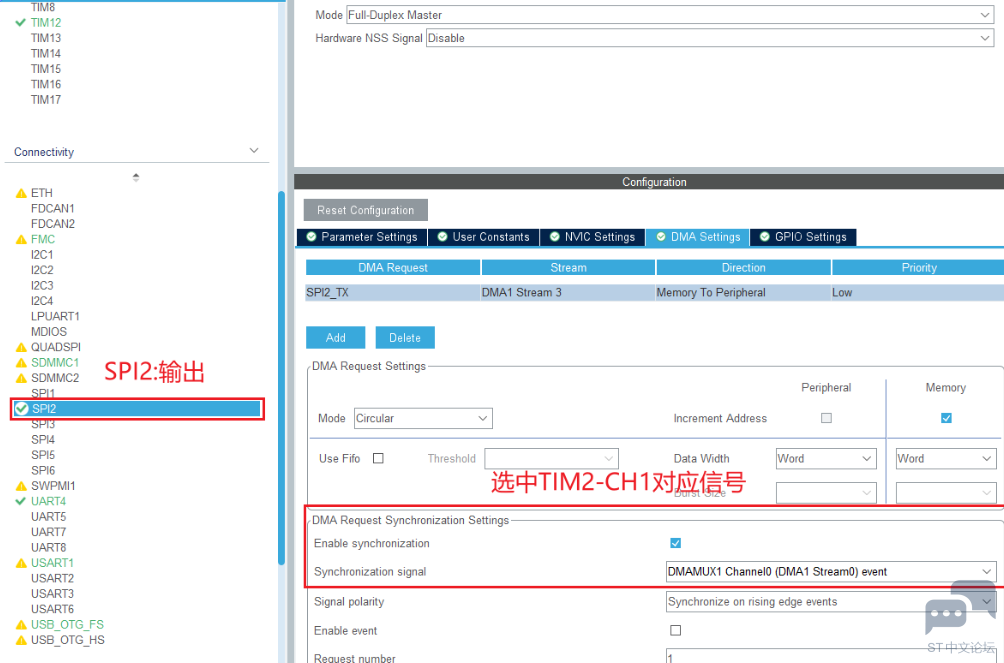

根据现在CubeMX的生成代码，感觉这个问题是一个DMAMUX级联的问题：首先使用DMA_REQUEST_TIM1_CH1请求生成HAL_DMAMUX1_SYNC_DMAMUX1_CH0_EVT（DMA1_Stream0），然后HAL_DMAMUX1_SYNC_DMAMUX1_CH0_EVT同步触发hdma_spi2_tx的发送DMA（DMA1_Stream2），问题的关键在于不知道如何建立DMA_REQUEST_TIM1_CH1和HAL_DMAMUX1_SYNC_DMAMUX1_CH0_EVT的联系

talk is cheap 发表于 2025-12-8 18:39
根据现在CubeMX的生成代码，感觉这个问题是一个DMAMUX级联的问题：首先使用DMA_REQUEST_TIM1_CH1请求生 ...

[md]TIM1的定时器事件本身是没法直接作为其它DMA请求的同步触发信号的，

【当然LPTIM可以，这也正是我们看到的例程多选择LPTIM或EXTI来产生DMA请求或作为

其它DMA Stream的同步信号】

DMAMUX_EVT通常由其它DMA完成事件产生，这样便于DMA间的级联。

比方TIM1-CH1事件触发DMA1-S1的传输，该传输完成事件可以连接到DMAMUX，

去作为其它DMA stream的同步触发信号。

xmshao 发表于 2025-12-9 11:14
TIM1的定时器事件本身是没法直接作为其它DMA请求的同步触发信号的，</p>
<p>【当然LPTIM可以，这也正是我们 ...

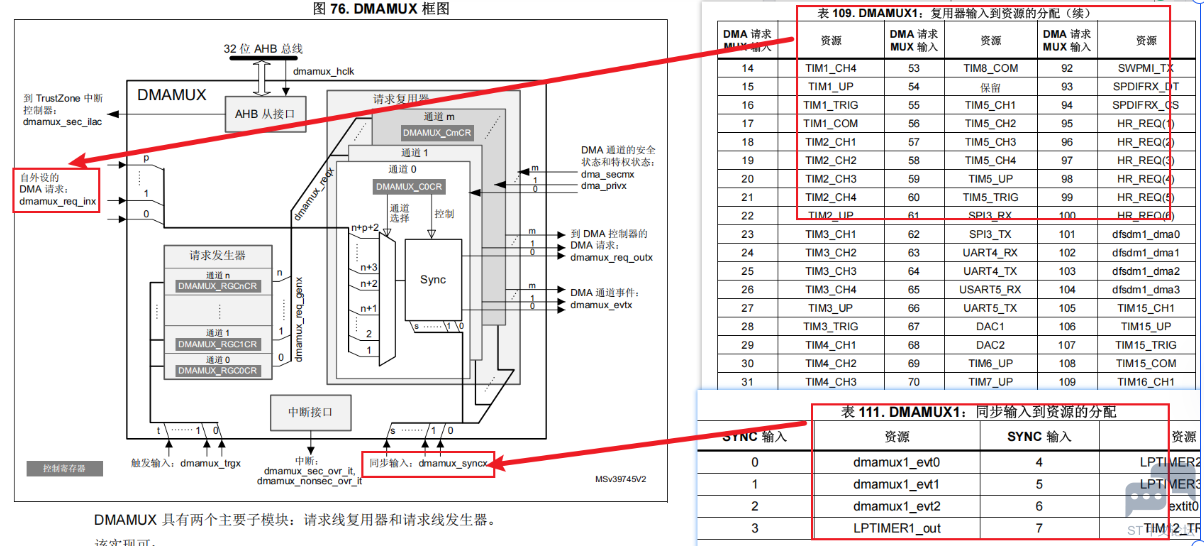

[md]感谢回复 正如上图所示 我认为dmamux1_evt0（0-3）这类事件作为DMAMUX1和DMAMUX2触发输入和同步输入（大约占据一半的硬连线资源），正是通过级联的方式管理外部dmamux1_req_gen0到ADC3共计115个来自外设的DMA请求， （实际现有上缺少的恰好是使用常见的外设请求I2C/高级定时器TIM2这样的通用外设，而不是触发/同步输入的偏后ID:LPTIM1/EXTI）,我检索了所有STM32Cube_FW_H7_V1.12.1例程，均为LPTIM和EXTI。当前我测试DMAMUX级联的过程中我使用的是TIM2-CH1生成dmamux1_evt0，其难点感觉感觉还是在于还没摸清楚DMAMUX是如何触发对应DMA通道（DMAMUX1_OVR_IRQHandler不知道怎么触发陷入debug中断来验证来自外设的DMA请求是否有效），待更新

talk is cheap 发表于 2025-12-9 12:40
感谢回复 正如上图所示 我认为dmamux1_evt0（0-3）这类事件作为DMAMUX1和DMAMUX2触发输入和同步输入 ...

[md]还是不知道为什么TIM_UP事件为什么不能正常触发HAL_DMAMUX1_SYNC_DMAMUX1_CH0_EVT事件，后端验证部分正常工作（只是将原本使用LPTIM2-测试过正常输出同步触发的部分修改为HAL_DMAMUX1_SYNC_DMAMUX1_CH0_EVT），且观测寄存器也是正常符合事件生成时序图

talk is cheap 发表于 2025-12-9 16:48
还是不知道为什么TIM_UP事件为什么不能正常触发HAL_DMAMUX1_SYNC_DMAMUX1_CH0_EVT事件，后端验证部分 ...

[md]前面说了TIM-UP事件肯定不能直接产生DMA_EVTx事件，倒是TIM-UP触发的DMA传输事件可以产生DMA_EVTx事件，然后它可以产生新的DMA请求或做其它DMA通道的同步触发事件。

xmshao 发表于 2025-12-10 09:28</p>
<p>[md]前面说了TIM-UP事件肯定不能直接产生DMA_EVTx事件，倒是TIM-UP触发的DMA传输事件可以产生DMA_EVT ...

[md]谢谢指点 成功了 后续会发布在gitee上

talk is cheap 发表于 2025-12-18 21:39
谢谢指点 成功了 后续会发布在gitee上

不客气。

我刚好昨天也分享一篇基于DMAMUX实现DMA级联的文章，你可以阅读参考。

利用DMAMUX实现DMA级联传输示例

xmshao 发表于 2025-12-19 17:28
不客气。</p>
<p>我刚好昨天也分享一篇基于DMAMUX实现DMA级联的文章，你可以阅读参考。

[md]https://gitee.com/qindongzhi/dma_-uart.git 前段时间太忙了 工程如下 需要者自提
