最开始出现的问题是：通过CubeIDE配置时钟树，外部无源晶振为25MHz,分频25，倍频432，再分频2，将SYSCLK配置为216MHz，写入一个简单的LED_IO测试程序，芯片直接变砖。后续无法重新写入，写入会报E31错误，并显示无法擦除Flash，只能通过按下硬件reset并执行.\STM32_Programmer_CLI.exe -c port=SWD mode=UR freq=100 -e all命令擦除。

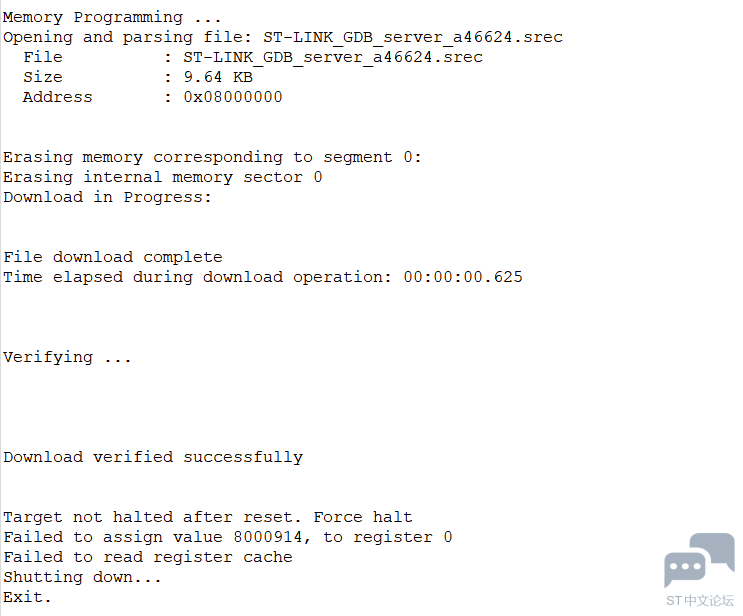

变砖的症状，在空片写入程序后，虽然写入成功但是会提示无法读取寄存器并且程序未成功运行：

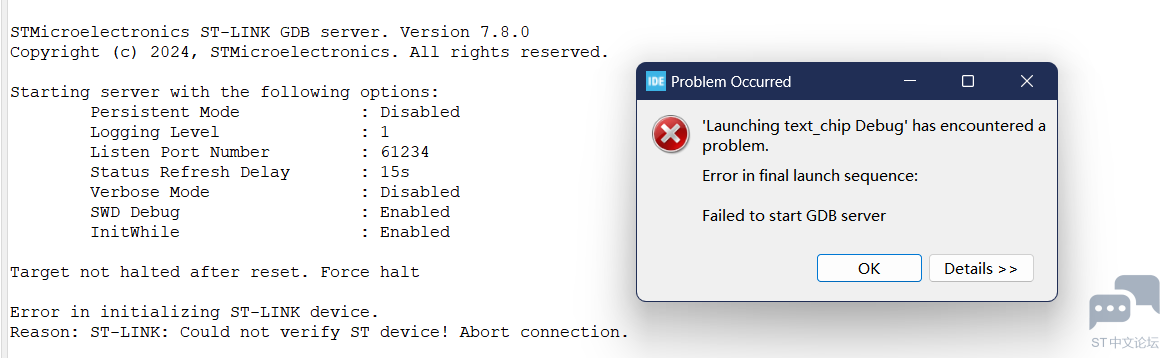

后续尝试复写则提示无法初始化STlink：

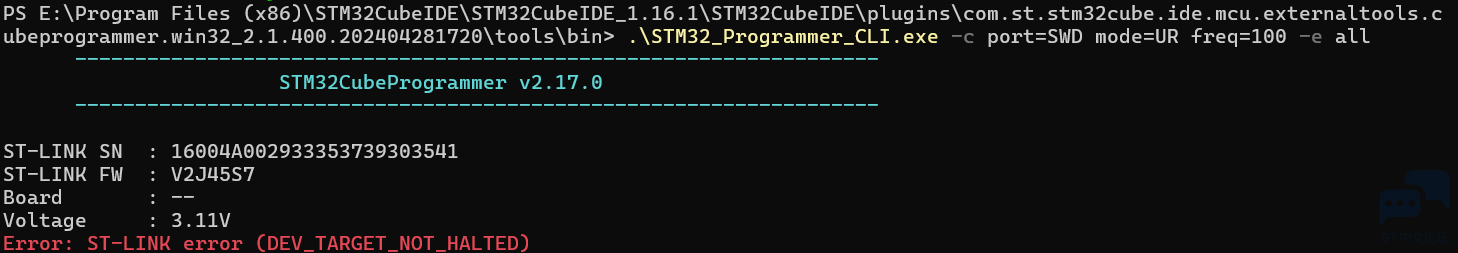

使用STM32_Programmer_CLI.exe进行全片擦除：

只有按住硬件reset并执行全片擦除才能解除变砖状态。

后续尝试较低频率，25MHz，HSE配置SYSCLK在180MHz，在该频率下，虽然依然无法运行代码，但是可以重新写入与debug，于是通过debug发现，其运行到SystemClock_Config();函数的if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_7) != HAL_OK)语句会稳定进入void HardFault_Handler(void)；根本无法配置时钟。 一路降频到108MHz±2MHz（120MHz都不行），程序可以稳定运行。 于是我先将SYSCLK妥协的运行在108MHz上，但是试图通过调整分频系数，让APB1与APB2上的时钟可以跑满，但是依然运行不稳定，偶尔可以，但是一般会在数秒内内停止运行进入HardFault_Handler(void)。

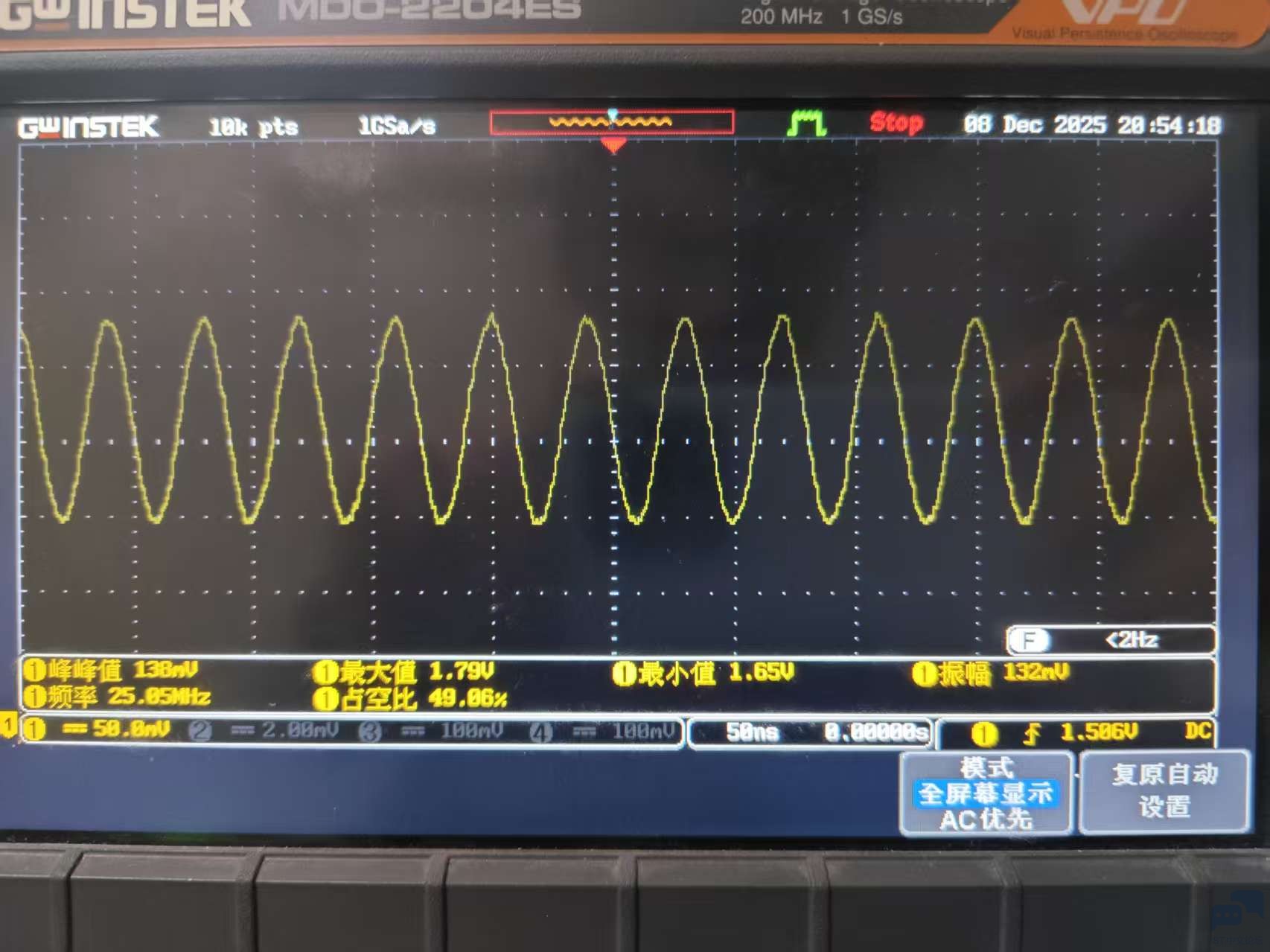

后续考虑时PCB中晶振不起振，两驱晶振波形如下：

虽然峰峰值略微偏小，但是频率正常，为防止是由于外部晶振峰峰值偏小导致的硬件错误。在RCC中关闭HSE直接采用HSI，通过16分频，432倍频，2分频得到216MHz，刚开始可以IO测试程序可以运行，但是后续我配置了一个定时器上的PWM输出，程序直接不稳定，偶尔可以输出PWM波形，但是无法稳定，在数十秒内会随机进入HardFault_Handler(void)。

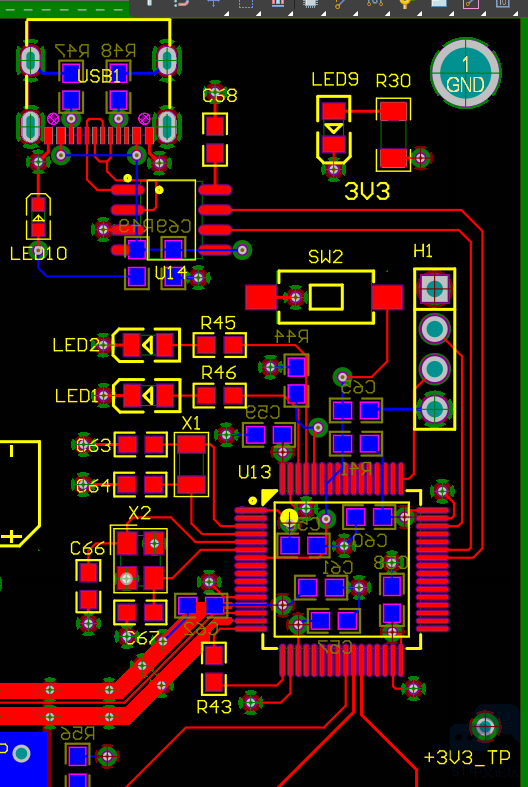

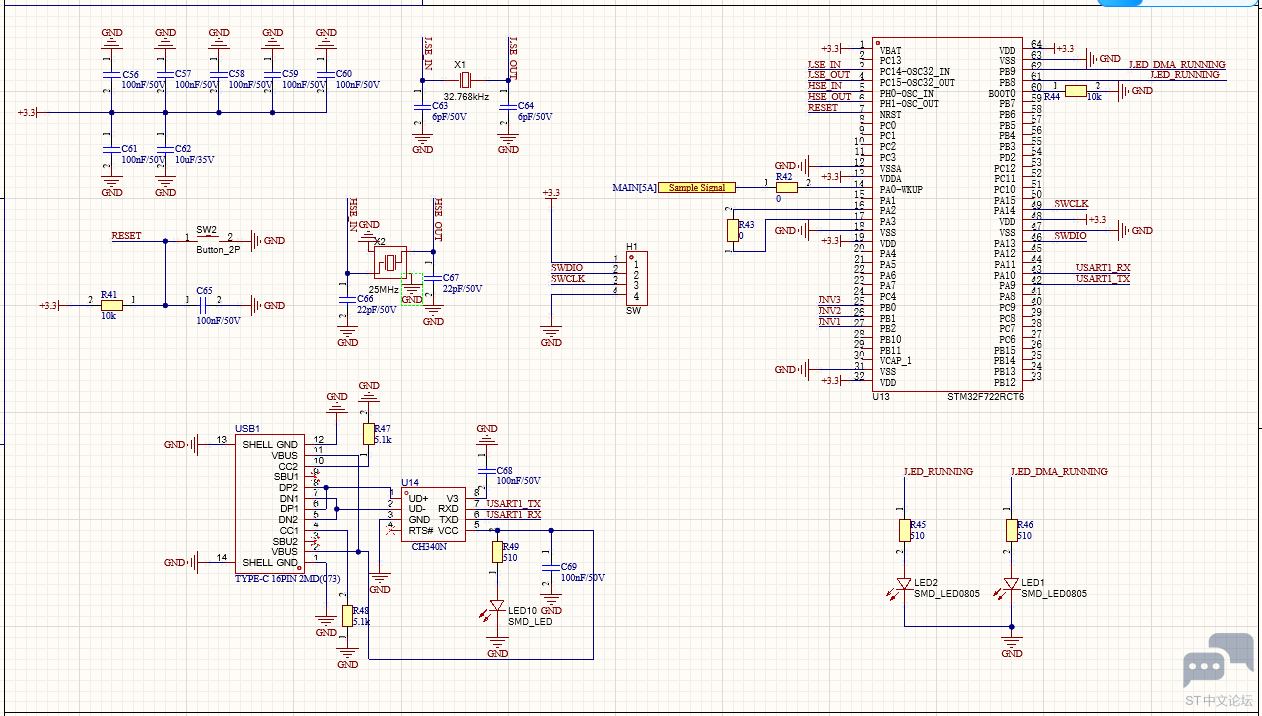

PCB与原理如图：

供电使用LDO，AMS1117_3.3，考虑过电源问题，后续直接采用外部可调直流电源直接供电，故障依旧。

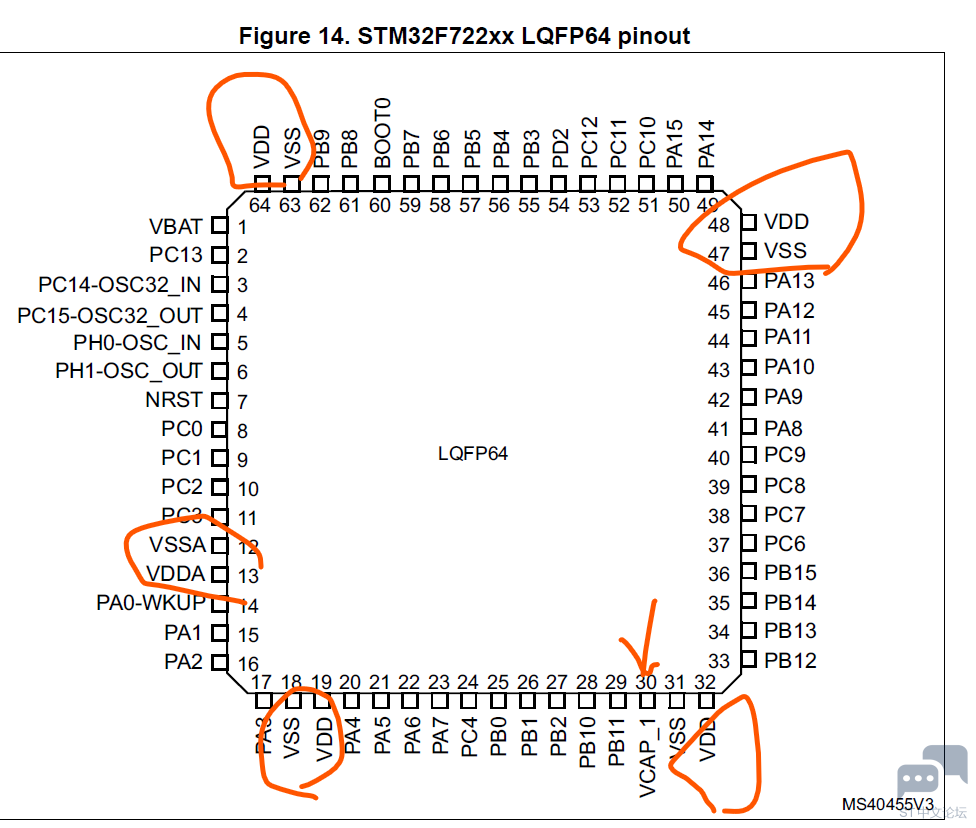

重点检查供电，将每个供电脚都检查一遍，焊接牢靠，电压正确。

另外，就是那个VCAP脚一定使用合适的电容，接好焊好。

VDDA脚也不要漏掉检查了。

STM32F722RET6 的标称主频为 216 MHz，但出现“只能跑到 108 MHz，再往上就 HardFault/变砖”的现象，几乎不可能是芯片本身或 PCB 走线的问题，而是电源-电压-配置没对上。 F7 系列把主频和内核电压做了“绑点”：想跑 ≥180 MHz，必须把 VOS 位从“scale 3”（默认 1.2 V）改到“scale 1”（1.26 V 左右）。CubeMX 默认为了“通用兼容”往往只开到 scale 2（约 1.18 V），此时芯片规格书明确限制：

• VOS=scale2 时，SYSCLK 最大 180 MHz
• VOS=scale3 时，SYSCLK 最大 144 MHz

如果软件里不改 VOS 却直接把 PLL 倍到 216 MHz，一旦调用 HAL_RCC_ClockConfig()，内部硬件会拒绝切换并触发 HardFault，表现就是“只能跑到一半频率，再往上就死机”

因此排查/解决顺序：

1. 上电后先把 PWR->CR1 的 VOS 位置为 0b01（scale1），并等待 VOSF 标志清零；
2. 把 Flash ACR 的 LATENCY 设到 7 个等待周期；
3. 再配置 PLL 倍频到 216 MHz，AHB 分频保持 /1；
4. 如果还担心电源噪声，可把 VCAP 1.26 V 脚就近放 4.7 µF 低 ESR 电容，并确认 AMS1117 实际输出 ≥3.3 V、瞬态不掉压。

注意一下电源和VCAP 电容。

前几天一个小伙伴就是因为电源纹波和电容没选好的，结果耗电大点就hardfault 了。


所以先保证硬件环境合适很重要。

fafa1 发表于 2025-12-9 09:15
STM32F722RET6 的标称主频为 216 MHz，但出现“只能跑到 108 MHz，再往上就 HardFault/变砖”的现象， ...

[md]您好，谢谢您的回答。

但是我使用的代码由CubeIDE生成的，在检查代码时发现，IDE意见配置了第一等内核电压：

__HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE1);

以及七个等待周期：HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_7)。

我的电容滤波策略是每个电源引脚均配置了一个100nF的陶瓷电容。AMS1117电压稳定在3.35v以上，为减小电源导致进入错误，我在测试中直接拆除LDO，焊接导线连接外接直流电源，直流电源电压调整到3.4v，最大电流3A，故障依旧。

并且即使配置为第二等内核电压，理论最大主频也是180MHz，但是我的设备在大于110MHz（一般配置为108）就会频繁跳入硬件错误中断，在216MHz甚至直接变砖。

原文可能未解释变砖的症状，在空片写入程序后，虽然写入成功但是会提示无法读取寄存器并且程序未成功运行：

后续尝试复写则提示无法初始化STlink：

使用STM32_Programmer_CLI.exe进行全片擦除：

只有按住硬件reset并执行全片擦除才能解除变砖状态。

butterflyspring 发表于 2025-12-9 09:46
注意一下电源和VCAP 电容。</p>
<p>前几天一个小伙伴就是因为电源纹波和电容没选好的，结果耗电大点就hardfault ...

谢谢您的回答，为排除电源问题，我已经直接外接直流电源进行供电，但是故障依旧。不知道原因。
