硬件 ECC 由 STM32 的 FMC 控制器集成，当我读写 NAND 的数据 时，硬件ECC是自动生成 ECC 校验码 并写入 OOB 的专属区域吗，自动读取 OOB 中的 ECC 码并校验主数据、自动纠正位翻转错误，还是怎么操作的，有这方面的手册或者别的文件吗？；

STM32 的 FMC（或 FSMC）里确实带有一块“硬件 ECC 计算单元”，但它只负责实时计算 Hamming/BCH 校验码 ，真正的“写入 OOB、读出比对、纠错”仍然要由软件完成。流程可以分成下面三步看：

1. 写页

   • 先把 FMC 的 ECCEN 置 1，指定 ECC 页大小（256/512/…/8192 字节）。

   • 通过 FMC 向 NAND 写主数据，硬件在同一时刻把数据流送进 ECC 单元，写完一页后读 FMC_ECCR 寄存器，得到 22~32 bit 的校验码。

   • 软件把这段校验码再写进 OOB 的约定位置（字节地址由你定，FMC 不会自动写）。

   • 发 PAGE-PROGRAM 命令完成写入

     。

2. 读页

   • 再次把 ECCEN 置 1。

   • 通过 FMC 读主数据，硬件重新计算“新 ECC”。

   • 软件把 OOB 里保存的“旧 ECC”读出来，与“新 ECC”做异或。

   • 如果异或结果为 0 表示无错；结果中有 11 个 bit 为 1 说明 1 bit 可纠错；其他情况视为不可纠错的 2 bit 以上错误

     。

   • 若需要纠正，软件根据异或值定位翻转位并取反即可；硬件不会自动改数据。

3. 关于纠错能力

   • 旧系列（F1/F2/F4）的 Hamming 单元只能“纠 1 检 2”。

   • H7/MP1 等新型号可选 BCH，支持“纠 4 检 8”或“纠 8 检 16”，但算法仍然由软件完成，硬件只提供两套校验码

     。

官方文档

• 《RM0090》STM32F4 FSMC 章节（ECC 结果寄存器说明）
• 《STM32H745/757 Reference Manual》23.8.6 节（NAND ECC 计算流程）
• 《STM32MP157 Reference Manual》26.9.6 节（Hamming/BCH 选择）

结论： “硬件 ECC”= 自动计算校验值，省去软件逐字节做位运算的时间； “写入/读取 OOB、比对、纠 1 bit”= 必须由用户软件完成。只要记住这一点，手册里的寄存器序列就能看懂了。

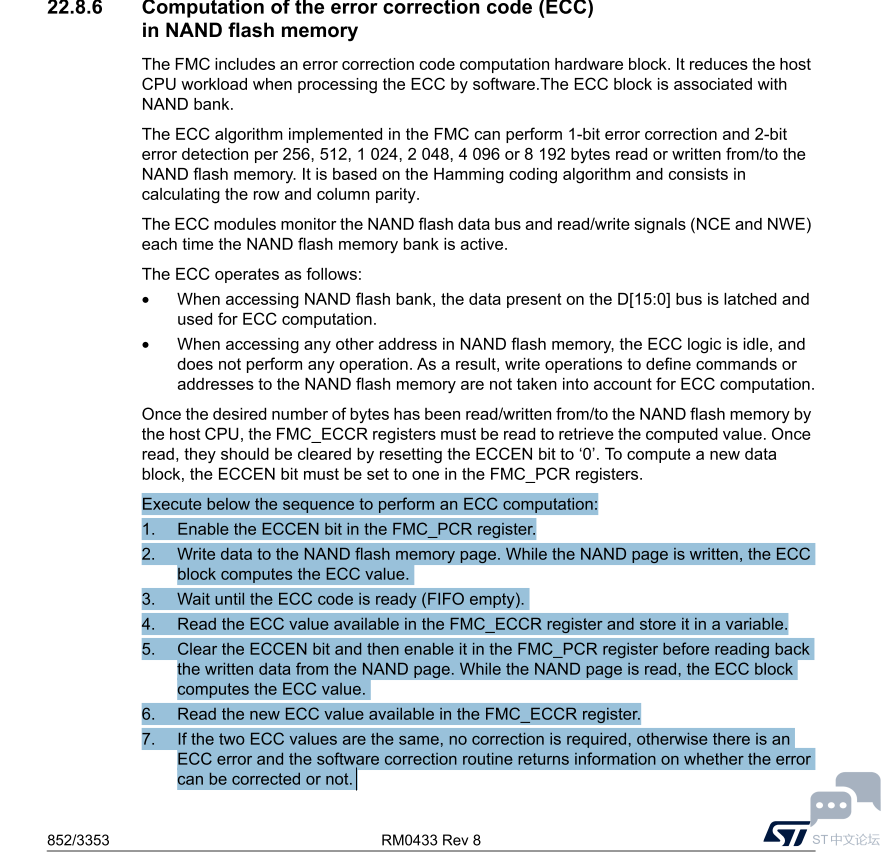

在手册有相应步骤的描述


执行以下序列以进行ECC计算：
1.    在FMC_PCR寄存器中使能ECCEN位。
2.    向NAND闪存页写入数据。在NAND页写入期间，ECC模块计算ECC值。
3.    等待ECC码准备就绪（FIFO清空）。
4.    从FMC_ECCR寄存器读取ECC值并存储至变量。
5.    清除ECCEN位，随后在FMC_PCR寄存器中重新启用该位，再从NAND页读回写入数据。读取NAND页期间，ECC模块将计算ECC值。
6.    从FMC_ECCR寄存器读取新ECC值。
7.    若两个ECC值相同，则无需校正；否则存在ECC错误，软件校正程序将返回错误可否修复的信息。
