LAT1494 STM32N6 平台如何使用 MCO2 输出 Clock

关键字：STM32N6,MCO

详细点击：LAT1494 STM32N6 平台如何使用 MCO2 输出 Clock

1. 引言

STM32N6 是 ST 第一款带 NPU 的基于 Cortex-M55 内核的 MCU，在 STM32N6 开发过程中，有客户遇到 MCO2 无输出问题：使用 24MHz 外部晶振，通过 RCC HAL API HAL_RCC_MCOConfig 设置 MCO2 输出，参数选择RCC_MCO2、RCC_MCO2SOURCE_HSE、RCC_MCODIV_1，期待获得 24MHz 输出波形，但 MCO2 管脚始终无输出。本文将介绍该问题的具体原因及解决办法。

2. MCO2 输出设置

步骤 1：确认 MCO2 对应管脚

使用 STM32N6-DK 板（芯片型号 STM32N657X0H3，VFBGA264），查询 STM32N6 数据手册 DB4396 可知，GPIO PC9 AF0 功能为 MCO2 ，客户使用的该管脚为正确管脚。

步骤 2：检查 MCO 配置代码

客户配置 MCO2 的代码如下，无明显异常：

c

运行

HAL_RCC_MCOConfig(RCC_MCO2, RCC_MCO2SOURCE_HSE, RCC_MCODIV_1);

交叉验证 MCO1 时，使用如下代码，MCO1 (PA8) 管脚有正常波形输出 ，排除了晶振和配置函数本身的问题：

c

运行

HAL_RCC_MCOConfig(RCC_MCO1, RCC_MCO1SOURCE_HSE, RCC_MCODIV_1);

步骤 3：排查 PWR 供电与 OTP 配置

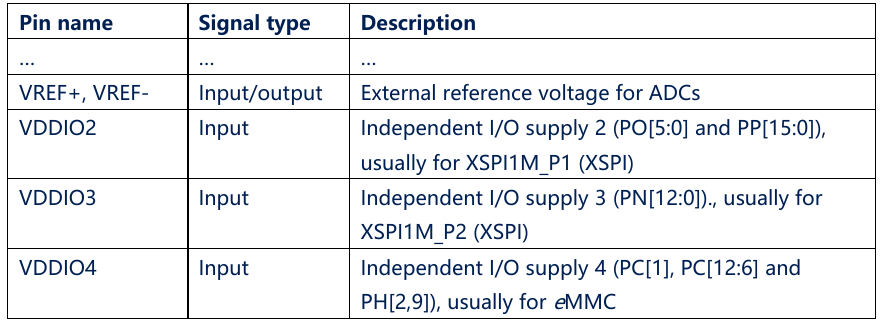

查看 PWR 输入输出供电设置（摘自参考手册 RM0486），发现MCO2 (PC9) 管脚由 VDDIO4 独立供电 ，相关供电管脚说明如下：

表格

Pin name	Signal type	Description
VDDIO4	Input	Independent I/O supply 4 (PC[1], PC[12:6] and PH[2,9]), usually for eMMC
VDDIO2	Input	Independent I/O supply 2 (PO[5:0] and PP[15:0]), usually for XSPI1M_P1 (XSPI)
VDDIO3	Input	Independent I/O supply 3 (PN[12:0]), usually for XSPI1M_P2 (XSPI)
VDDIO5	Input	Independent I/O supply 5 (PC[0], PC[5:2] and PE[4]), usually for SD-Card

关键问题 1：VDDIO4 默认未使能，需 OTP 配置

VDDIO4 默认情况下未生效，需要通过OTP 设置 开启。STM32N6 的 OTP 可对系统及外设进行配置，其中 VDDIO4 IO Segment 的使能由OTP124 HCONF1 bit14（HSLV_VDDIO4） 控制（摘自 RM0486），OTP124 相关映射如下：

表格

OTP word	OTP bits	Name or description	Detailed description
OTP124	-	HCONF1	-
	[0]	IWDG1_HW	IWDG1 start on reset
	[1]	IWDG1_FZ_STOP	IWDG1 freeze in Stop mode
	[2]	IWDG1_FZ_STANDBY	IWDG1 freeze in Standby mode
	[9:3]	Reserved	Reserved
	[10]	RST_STOP	Reset caused if the device is put in Stop mode
	[11]	RST_STDBY	Reset caused if the device is put in Standby mode
	[12]	SELINBORH	0: BOR disabled；1: BOR = 2.7 V
	[13]	HSLV_VDDIO5	VDDIO5 I/O segment below 2.5 V for I/O mode (SDMMC2 port)
	[14]	HSLV_VDDIO4	VDDIO4 I/O segment below 2.5 V for I/O mode (SDMMC1 port)
	[15]	HSLV_VDDIO3	VDDIO3 I/O segment below 2.5 V for I/O mode (XSPIM port 2)
	[16]	HSLV_VDDIO2	VDDIO2 I/O segment below 2.5 V for I/O mode (XSPIM port 1)
	[17]	HSLV_VDD	Main I/O segment below 2.5 V for I/O mode
	[19:18]	Reserved	Reserved
	[20]	DFT_DISABLE	0: scan and bist available；1: scan and bist only available on an OPEN part
	[31:21]	Reserved	Reserved

关键问题 2：需配置 VDDIO4SV 寄存器位

使用 PC [1]、PC [12:6] 和 PH [9:2] 系列 I/O 时，必须设置寄存器 PWR_SVMCR1 的 Bit 8（VDDIO4SV） ，该位说明如下：

• 功能：验证 VDDIO4 供电，用于电气和逻辑隔离
• 0：VDDIO4 未存在，开启逻辑和电气隔离忽略该供电
• 1：VDDIO4 供电有效
• 注意：该位会在任意系统复位时被清零

步骤 4：问题解决方法

在OTP124 HCONF1 的 bit14（HSLV_VDDIO4）开启 的前提下，在代码中添加 VDDIO4 使能函数，即可解决 MCO2 无输出问题，最终有效配置代码如下：

c

运行

HAL_PWREx_EnableVddIO4();
HAL_RCC_MCOConfig(RCC_MCO2, RCC_MCO2SOURCE_LSI, RCC_MCODIV_1);

3. 小结

本文介绍了 STM32N6 平台 MCO2 无波形输出问题的根源：MCO2 对应 PC9 管脚依赖 VDDIO4 独立供电，该供电默认未使能，需先通过 OTP124 HCONF1 bit14 开启 VDDIO4，再在代码中调用HAL_PWREx_EnableVddIO4()使能 VDDIO4 供电 ，最终配合标准 MCO 配置函数即可实现 MCO2 正常输出，供相关开发人员参考。
