STM32U3B5/U3C5 深度选型指南:超低功耗 + 边缘 AI 双强,下一代智能终端首选

一、产品定位:超低功耗与边缘 AI 的完美融合

STM32U3B5/U3C5 是意法半导体 2026 年推出的STM32U3 系列旗舰新品 ,专为电池供电型边缘 AI、高实时信号处理 场景打造。它延续 U3 系列标志性的近阈值电压设计 (能效提升 4 倍),并突破性集成硬件信号处理器 HSP ,将存储容量翻倍至 2MB Flash+640KB RAM,在保持 nA 级超低功耗的同时,实现DSP/AI 算力质的飞跃 ,彻底解决传统低功耗 MCU“功耗低则算力弱、算力强则功耗高” 的矛盾,成为可穿戴、医疗、工业、智能家居等领域智能化升级的核心引擎


二、核心技术优势:四大硬核能力,重塑超低功耗边界

1. 近阈值电压设计:4 倍能效,续航与性能兼得

作为 U3 系列的核心技术,近阈值电压架构 让 STM32U3B5/U3C5 在 96MHz Cortex-M33 内核下,实现117 CoreMark/mW 的业界顶尖能效比:

  • 动态功耗 :仅10µA/MHz ,运行状态耗电比传统低功耗 MCU 降低 60%
  • 静态功耗 :Stop3 模式低至1.6µA ,Standby 模式0.45µA ,VBat 模式0.08µA
  • 续航突破 :搭配纽扣电池,设备可实现5-10 年免维护 ,远超行业 3-5 年标准

2. 硬件 HSP 加速器:DSP/AI 算力碾压同级,释放边缘潜能

HSP(硬件信号处理器) 是新品最核心升级,专为分担 CPU 负载、加速数字信号与 AI 运算设计,性能远超软件实现与传统内核 DSP:

(1)DSP 性能:硬件级加速,效率提升 6-13 倍

  • 支持整型 / Q31/F32 全格式运算 ,硬件实现 FFT/IFFT、FIR/IIR 滤波、矩阵 / 向量计算、控制回路运算
  • 基准测试:Q15 CFFT-256 是 Cortex-M33 的6.6 倍 ,F32 CFFT-256 达13.4 倍 ,甚至比 Cortex-M55+MVE 快2.5 倍
  • 优势:无需外接 DSP 芯片,单芯片完成高精度信号处理 ,工业计量、医疗监测、音频分析场景效率翻倍

(2)AI 性能:轻量级边缘 AI,推理速度提升 3-9 倍

  • 硬件加速CNN 核心算子 (卷积、池化、全连接),完美适配关键词唤醒、活动识别、异常检测等轻量 AI 场景
  • 实测对比:关键词唤醒性能是Cortex-M33+TFLM 的 8 倍 、图像分类达3 倍 ,全面超越 Cortex-M55+TFLM 方案
  • 生态协同:无缝对接STM32Cube AI Studio、NanoEdge AI Studio ,兼容 PyTorch/TensorFlow/Keras,模型部署零门槛

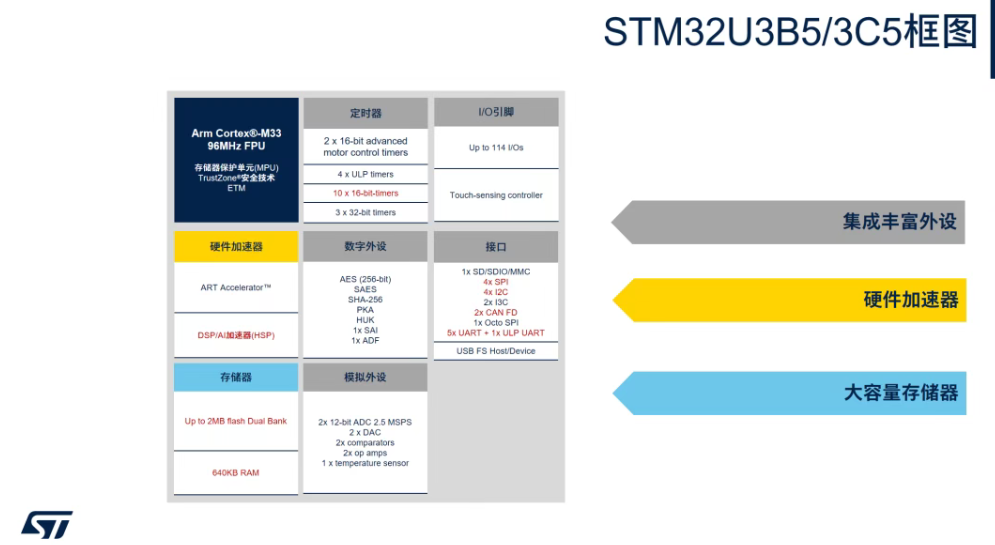

3. 存储与外设全面升级:复杂应用从容应对

相比 U375/U385,新品硬件配置大幅强化,适配边缘 AI 与复杂控制需求:

  • 存储翻倍 :2MB 双区 Flash(支持无缝 OTA)、640KB RAM,满足大模型、多任务、海量数据缓存
  • 定时器扩容 :16 位定时器从 5 路增至 10 路,精准控制、多路 PWM、编码器采集更灵活
  • 接口丰富 :4 路 SPI+4 路 I2C+2 路 CAN FD+1 路 Octo SPI+5 路 UART+1 路低功耗 UART,连接传感器、无线、显示、存储无压力
  • IO 充足 :最高 114 路 GPIO,覆盖复杂硬件设计,小封装也能实现多功能集成
  • 安全完备 :集成 TrustZone、AES-128/S-AES、PKA、HUK、OTP,支持 SESIP3/PSA Level 3 安全认证,医疗、工业、支付场景数据更安全

4. 生态与兼容:开发零成本,升级更便捷

  • 全生态兼容 :支持 STM32CubeMX/CubeIDE/CubeProgrammer,代码与 U3、U5 系列高度复用,零学习成本
  • 引脚兼容 :除 WLCSP 外,与 STM32U5100% 引脚兼容 ,现有 U5 项目可直接硬件升级,无需改板
  • 封装多样 :提供 UFQFPN、LQFP、UFBGA、WLCSP 等 14 种封装,从迷你可穿戴到工业控制全覆盖
  • 全流程支持 :官方提供评估板、参考设计、Demo 工程、应用笔记,全球技术团队保障开发效率

三、推荐应用场景:精准匹配,智能化升级首选

1. 医疗健康设备(最优选型)

  • 适用产品 :心电图(ECG)、血压计、血氧仪、动态心电监测、便携式健康检测仪、智能助听器
  • 核心适配 :HSP 硬件加速生理信号滤波、FFT 分析、异常波形检测;超低功耗实现7-14 天续航 ;TrustZone + 硬件加密保障医疗数据安全
  • 优势 :单芯片完成 “信号采集→DSP 处理→AI 诊断→数据传输”,比传统 “MCU+DSP” 方案体积缩小 40%、BOM 成本降低 30%

2. 工业智能传感器与预测性维护

  • 适用产品 :振动传感器、温度 / 压力智能变送器、电机状态监测、工业网关、异常检测终端
  • 核心适配 :HSP 加速振动信号分析、频谱分析、故障预测 AI 模型;nA 级低功耗适配电池 / 能量采集供电;CAN FD + 工业级外设适配严苛环境
  • 优势 :边缘端实时完成 AI 推理,无需上传云端,响应延迟 < 10ms ,降低网络依赖,提升设备自主性

3. 可穿戴与消费电子智能终端

  • 适用产品 :智能手表、手环、AR 眼镜、关键词唤醒耳机、人体活动识别设备、智能遥控器
  • 核心适配 :近阈值电压 + 超低功耗模式,纽扣电池续航超 1 年 ;HSP 加速活动识别、语音唤醒、手势检测;小尺寸封装适配迷你设备
  • 优势 :兼顾长续航与智能交互,解决可穿戴 “续航短、功能弱” 的行业痛点

4. 智能计量与家庭自动化

  • 适用产品 :智能电表、水表、燃气表、智能温控、安防探测器、无线传感节点
  • 核心适配 :HSP 实现电能质量分析、流量信号滤波、多传感器数据融合;多频段 sub-GHz/BLE 连接;10 年免维护续航
  • 优势 :单芯片完成计量、计算、通信、AI 异常检测,集成度行业领先

5. 不推荐场景

  • 超高性能计算 (>200MHz)、复杂图形渲染、重型 AI 模型的应用(选 H7/R8 系列)
  • 简单 IO 控制、低速率数据采集 的超低成本项目(选 G0/C0 系列)
  • 依赖传统 DSP 外设(如专用 FPU 协处理器) 、无法迁移 HSP 开发的存量项目


四、系列梯度对比:U3B5/C5 vs U375/385,怎么选更合适?

对比维度 STM32U3B5/U3C5 STM32U375/U385 选型建议
核心差异 集成 HSP 硬件加速器 无 HSP,纯 Cortex-M33 需 DSP/AI 选 B5/C5,基础低功耗选 375/385
存储容量 2MB Flash + 640KB RAM 1MB Flash + 256KB RAM 复杂 AI / 大程序选 B5/C5
定时器 10 路 16 位定时器 5 路 16 位定时器 多路控制 / 测量选 B5/C5
外设接口 4SPI+4I2C+2CAN FD+5UART 标准 U3 外设配置 多连接场景选 B5/C5
AI/DSP 能力 硬件加速,性能提升 6-13 倍 软件实现,性能有限 边缘 AI、信号处理必选 B5/C5
安全模块 全功能安全(CCB/HUK/PKA/AES) 基础安全配置 高安全场景(医疗 / 工业)选 B5/C5
功耗表现 与 U3 系列一致,近阈值电压 与 U3 系列一致 所有型号功耗同级

选型结论

  • 做边缘 AI、DSP 信号处理首选 U3B5/U3C5 ,算力与功耗完美平衡
  • 做基础低功耗物联网 :选 U375/U385,成本更低、功能够用
  • 现有 U5 项目升级 :直接选 U3B5/U3C5,引脚兼容、性能翻倍、续航更强

五、开发与设计注意事项:实战避坑指南

1. 硬件设计要点

  • 电源设计 :采用1.08V-3.6V 宽压供电,推荐 2.7V-3.3V;电源输入端并联10µF+0.1µF 低 ESR 电容,滤除射频干扰
  • HSP 布局 :HSP 相关电源域独立滤波,远离高速开关、电机等干扰源,保证信号处理精度
  • 低功耗优化 :未用 GPIO 设为模拟输入,关闭未使用外设时钟;PCB 采用分区铺地 ,降低漏电流
  • 封装选择 :可穿戴选 WLCSP(2.2x2.2mm),工业控制选 LQFP144,兼顾 IO 与散热

2. 软件与 AI 开发要点

  • HSP 开发 :直接复用CMSIS-DSP 接口 ,无需重构代码;STM32CubeMX 一键开启 HSP,自动生成驱动代码
  • 低功耗模式 :频繁 AI 推理用Stop3 (1.6µA,快速唤醒);长时间休眠用Standby (0.45µA),兼顾续航与响应
  • AI 模型部署 :用STM32Cube AI Studio 优化模型,选择INT8 量化 ,适配 HSP 硬件加速,推理速度提升 3 倍
  • OTA 升级 :利用 2MB 双区 Flash,实现后台无缝升级 ,不中断设备运行

3. 量产与风险提示

  • 供货保障 :U3B5/U3C5 已大规模量产,主流封装(LQFP64/100、UFQFPN48)供货稳定
  • 生态成熟 :官方 Demo 覆盖医疗、工业、可穿戴场景,NanoEdge AI Studio 提供预训练模型,快速落地
  • 迁移成本 :与 U3/U5 系列软件高度兼容,存量项目迁移仅需 3-5 天 ,硬件兼容无需改板

六、总结:边缘智能时代的 “全能型超低功耗 MCU”

STM32U3B5/U3C5 是 ST“低功耗 + 边缘 AI” 战略的标杆产品,以 近阈值电压 4 倍能效、HSP 硬件级 DSP/AI 加速、2MB 大存储、全功能安全、完整生态兼容 五大核心优势,重新定义超低功耗 MCU 性能上限。

它不仅是现有低功耗产品的性能升级首选 ,更解锁医疗健康监测、工业预测性维护、可穿戴智能交互等全新场景,让边缘 AI 在电池供电、无外接电源 的严苛环境下轻松落地。

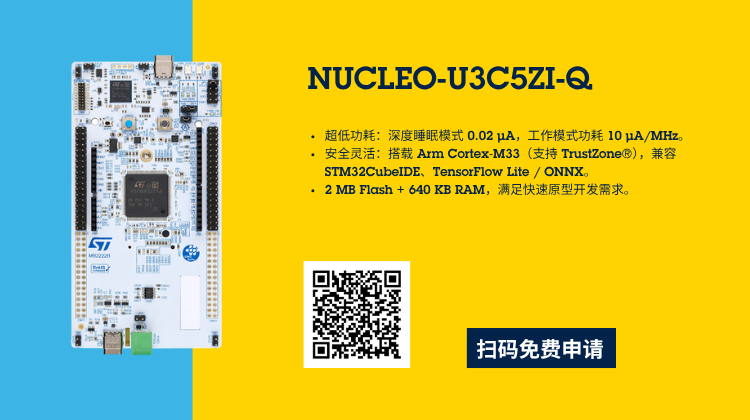

🎉️ 期待一下STM32U3板卡评测即将上线!
