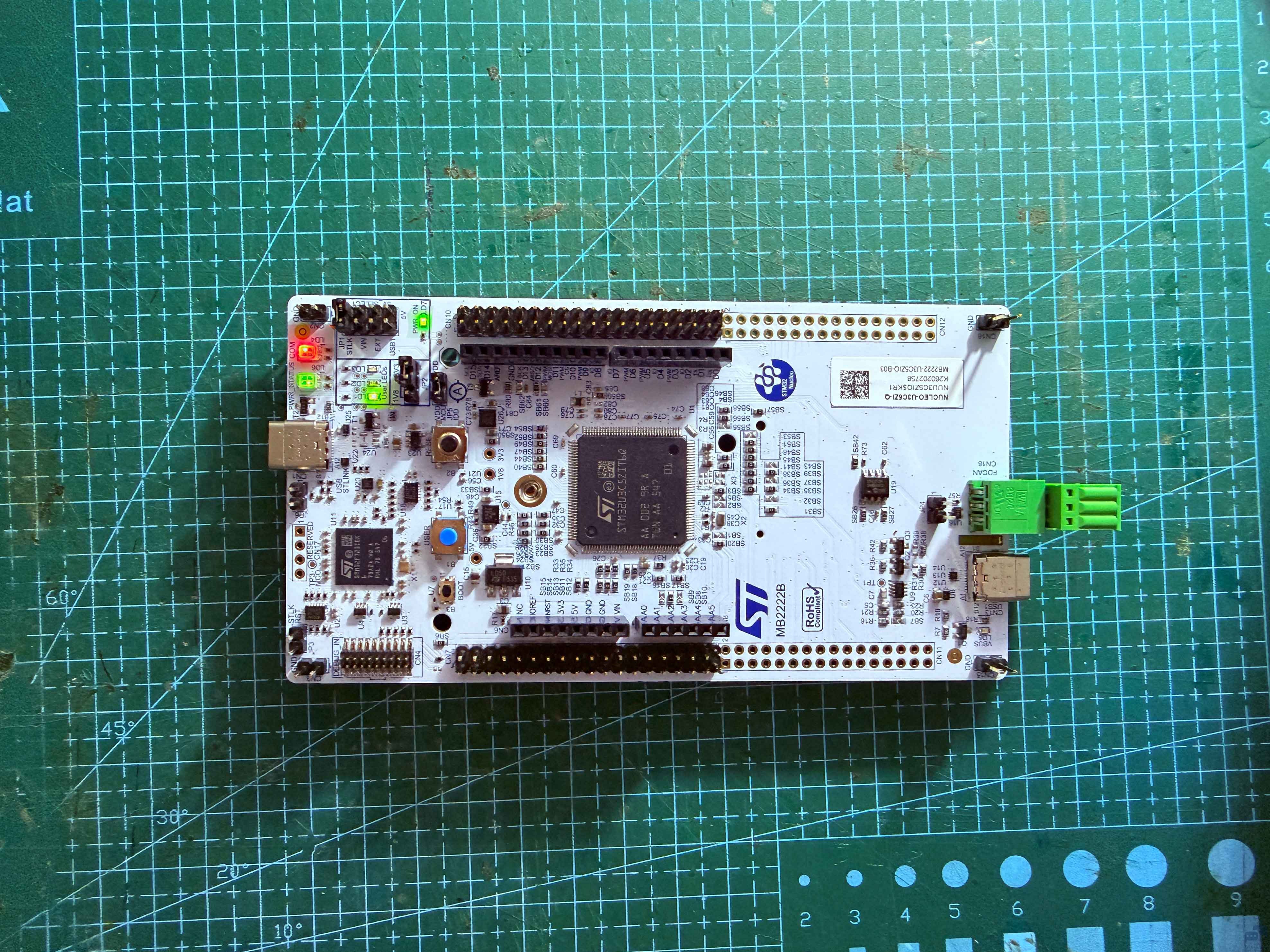

文章封面:
文章简介:	【STM32U3评测】不太一样的点灯及编程测试

大家好，这里是C70EH, 好久不见，千呼万唤始出来，非常有幸获得了评测STM32U3C5单片机的机会。


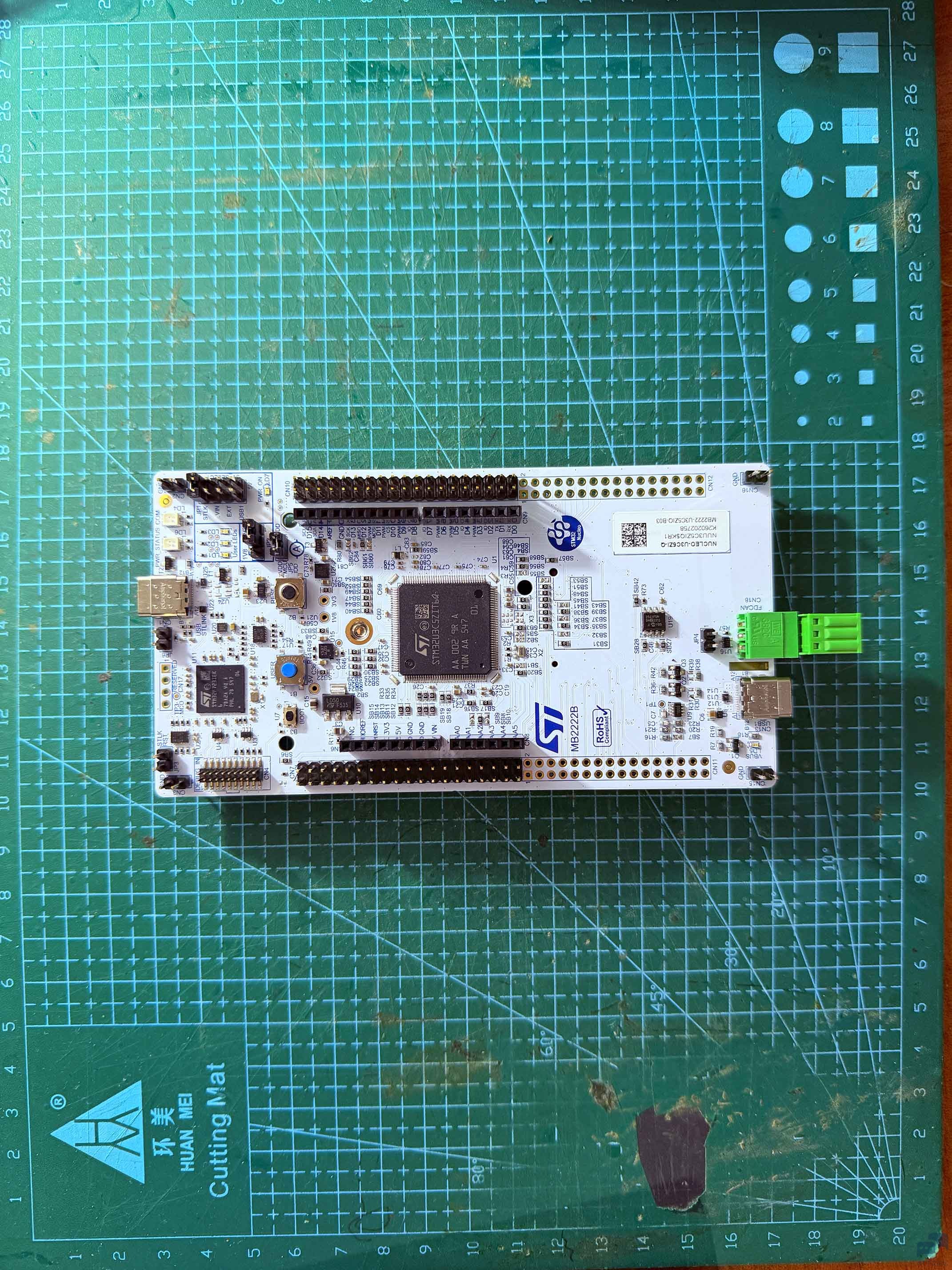

这块板子我收到的时间正好是儿童节，可以看作是给我这个半吊子水乱晃工程师的儿童节礼物了～在这里谢谢论坛的管理员同志！我真的很喜欢它的蓝白色配色。


这块板子功能非常强大如果说U385是铁路上面的一等站，那么它的升级换代产品U3C5就是特等站的级别了。所以我们第一个点灯的Demo不会太简单了，应当有点仪式感才对是吧。

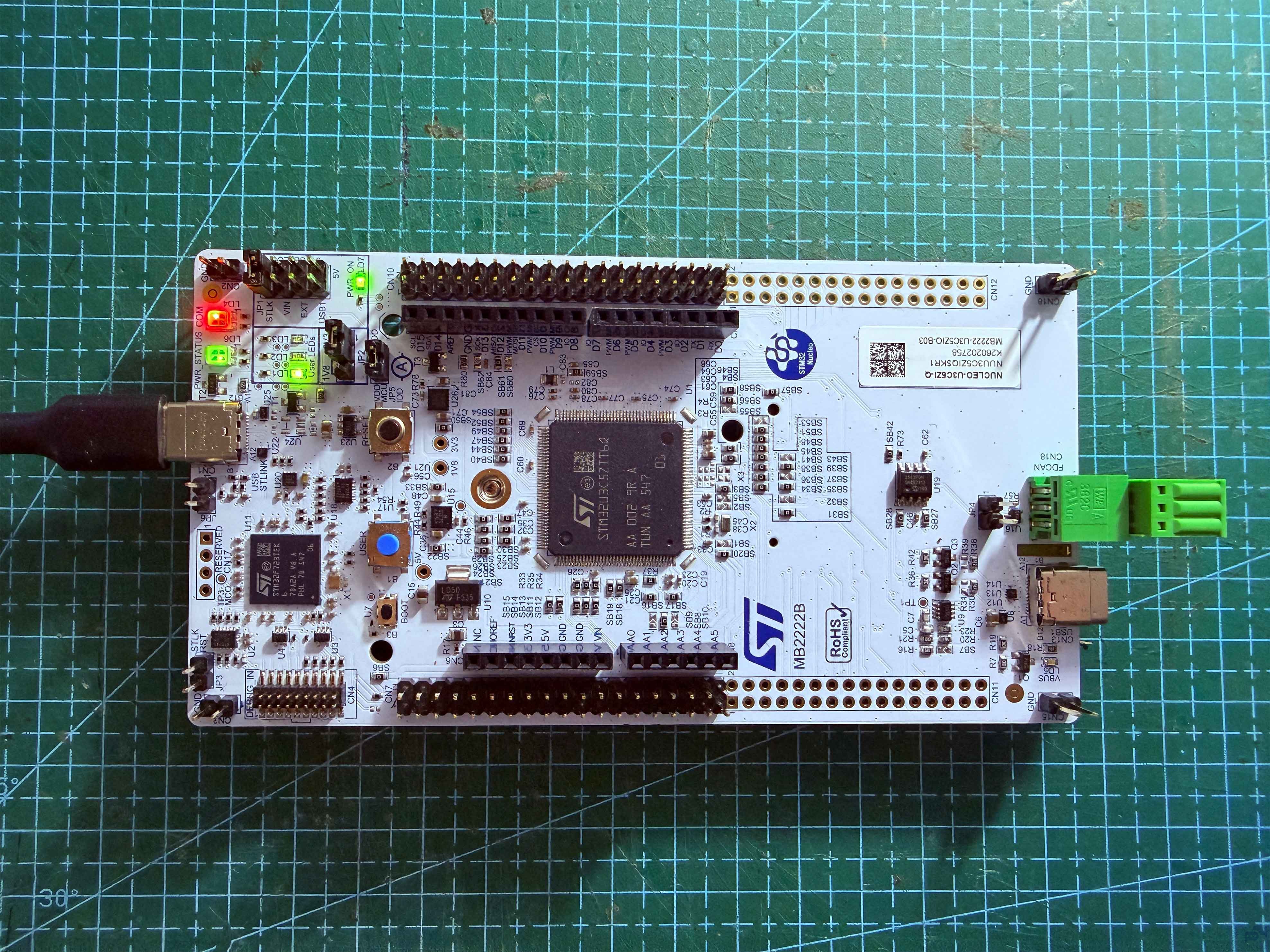

LD1亮起.jpg 我们可以看到，程序在上电的时候LD1指示灯亮起。

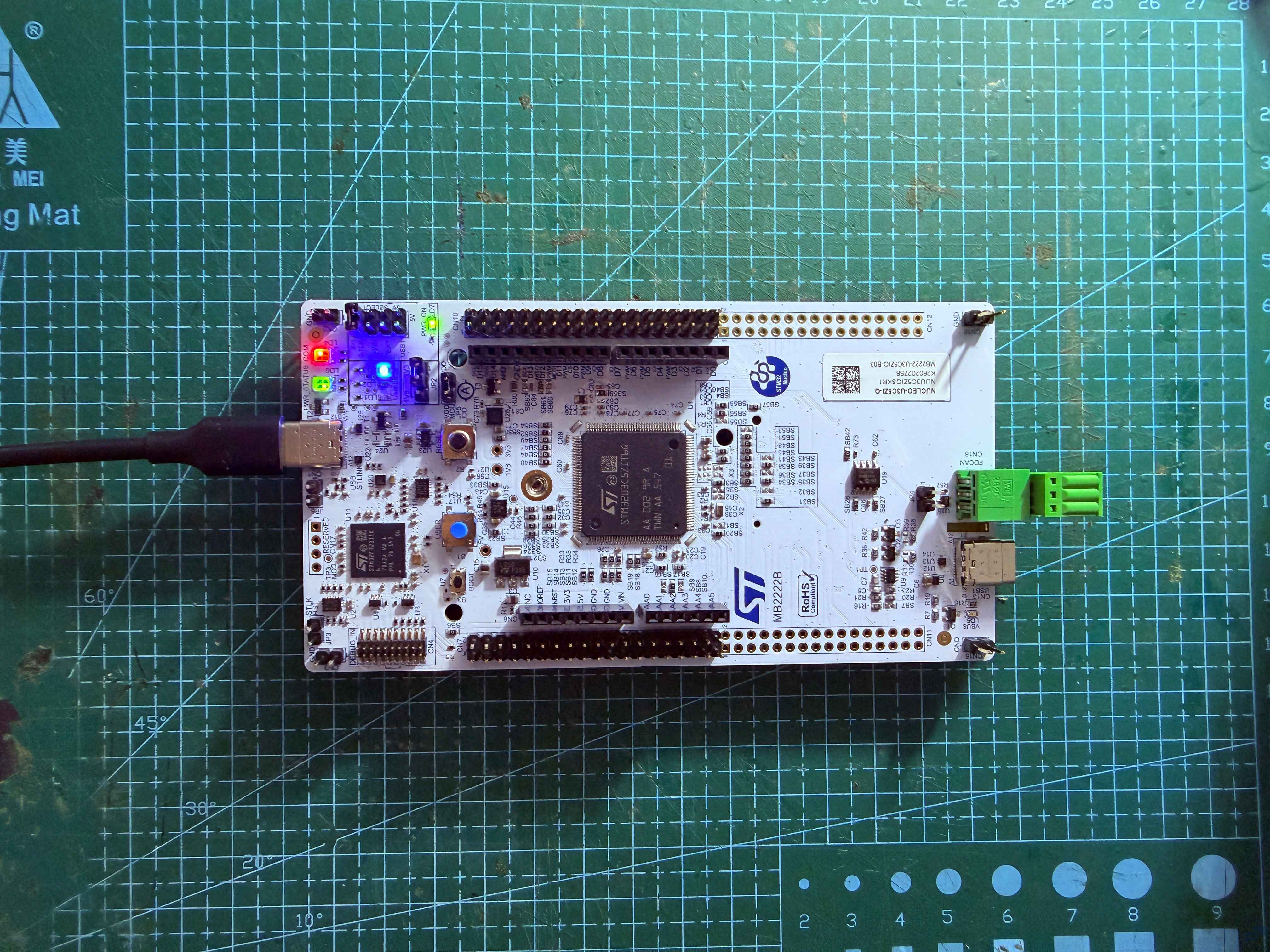

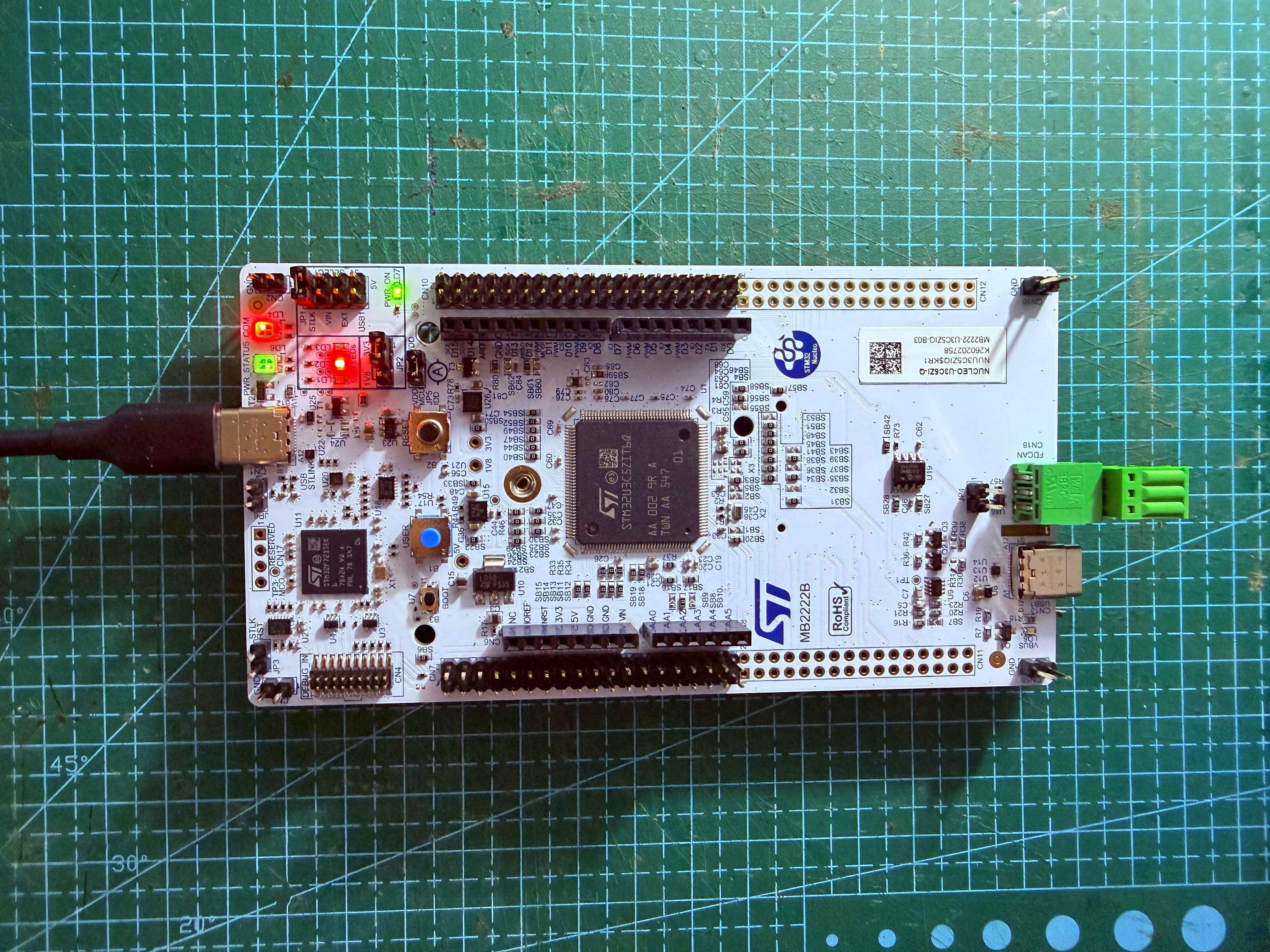

然后按下按键依次出现LD2，LD3亮起，

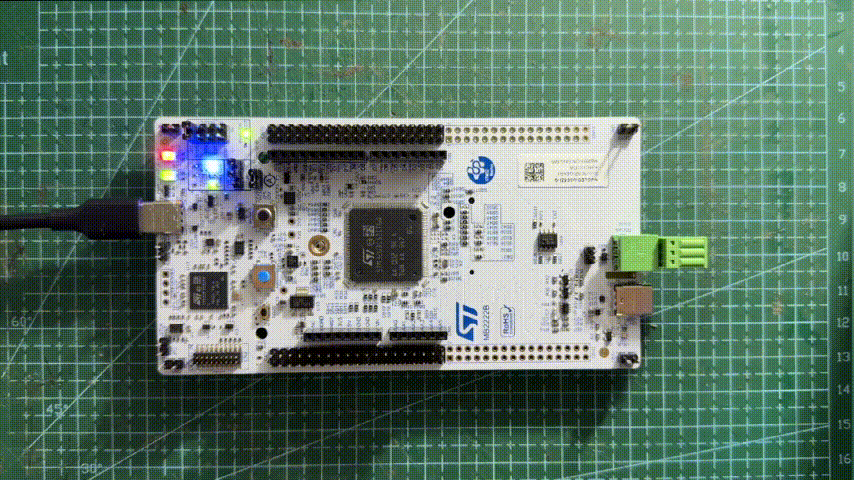

再次按下按键，LD1进入呼吸状态。LD1逐渐亮起，LD3会亮，然后当LD1逐渐熄灭，LD2会亮，再次按下按键后，呼吸速度变慢了，再次按下，此时LD1亮起，这就是程序的现象。

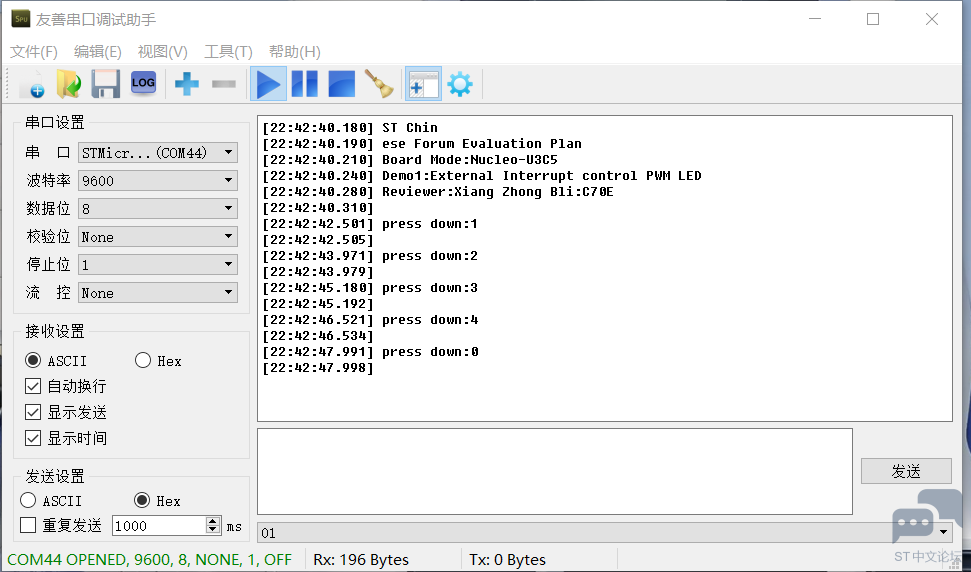

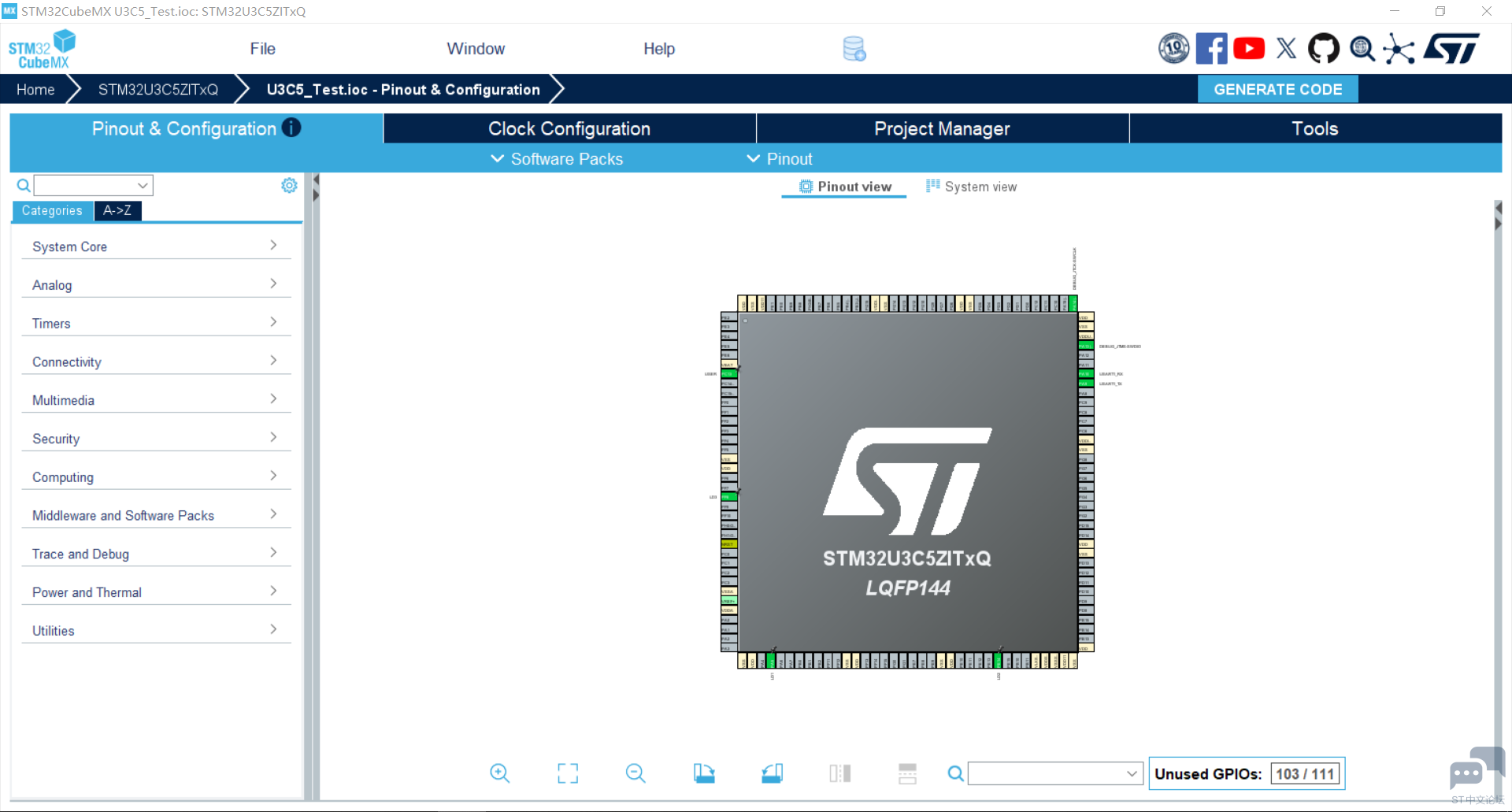

此时我们打开串口，按下单片机的复位按键，可以看到打印出了板卡的评测信息以及当前状态。我们按下按键后，就会自动开始打印当前按下了几次，分别是什么状态。值得注意的是，使用STM32U3C5单片机，你需要注意你需要一个最新STM32CubeProgrammer编程软件，以及你还需要最新的STM32CubeMX软件。如果你使用老版的话，是没有办法识读到这块今年4月刚刚推出的最新型号的MCU的。这里我们来看一下这个程序需要怎么配置。首先配置基本的GPIO如下：

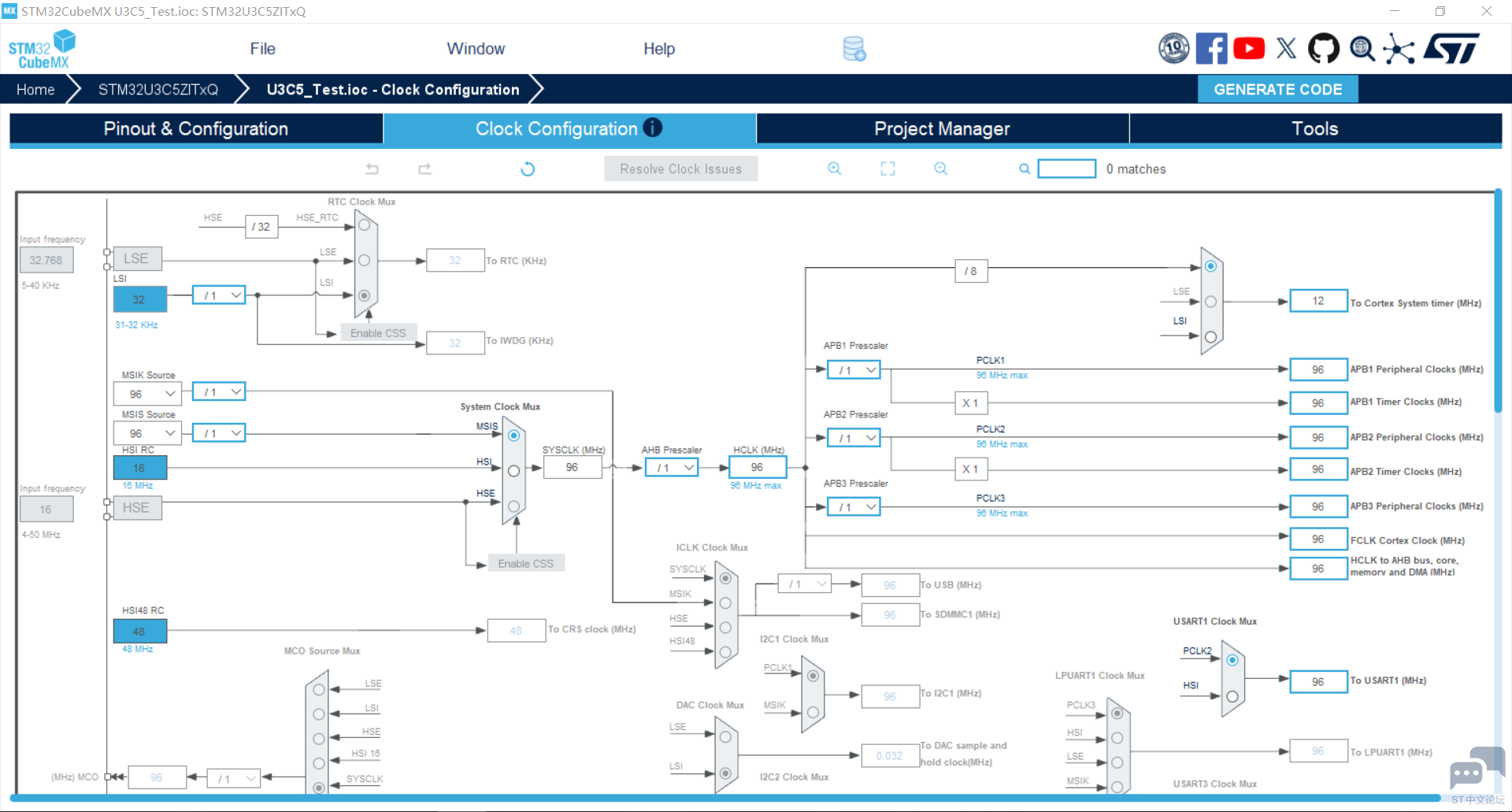

配置时钟如下：

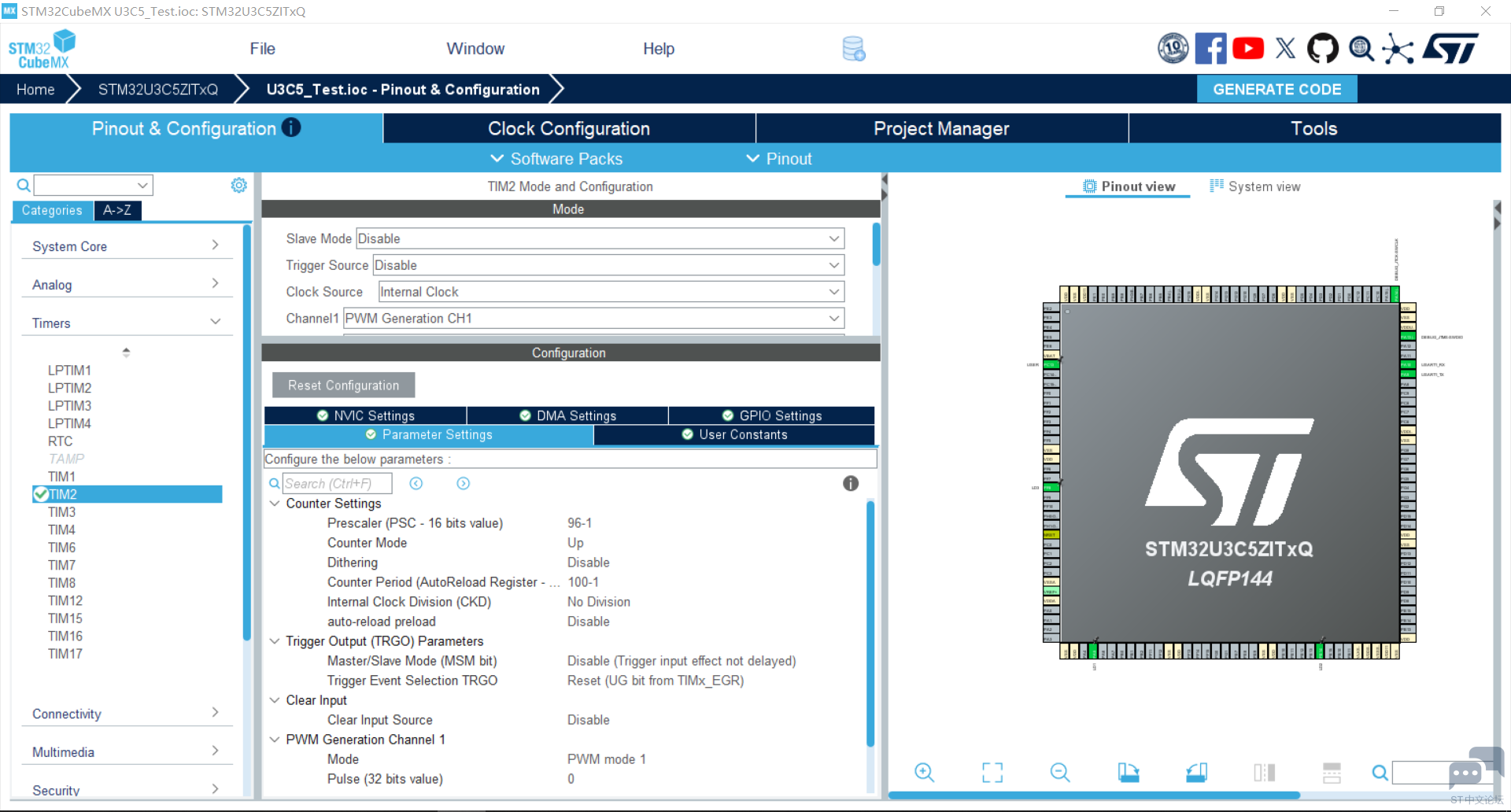

配置定时器如下：

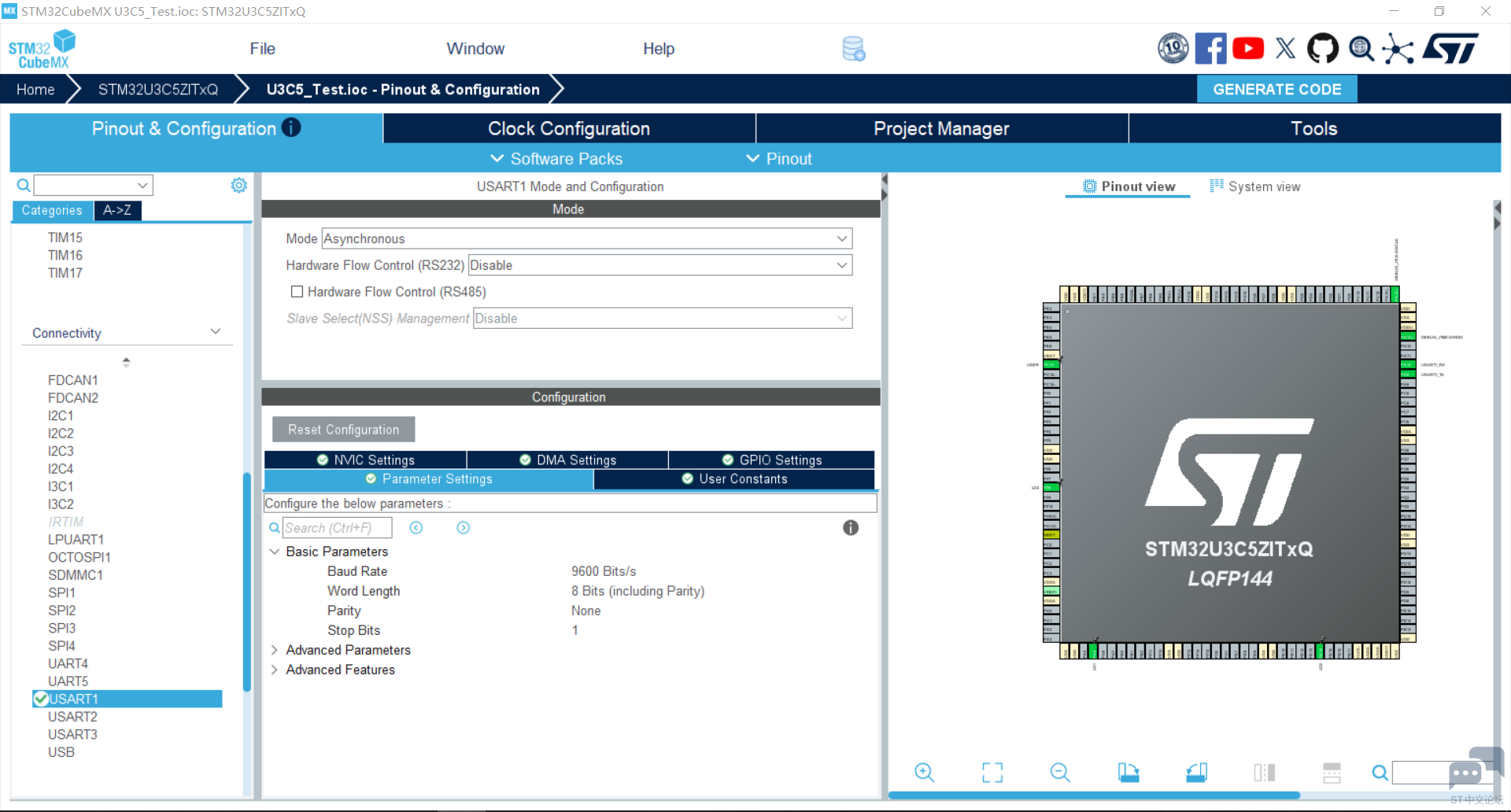

还有需要配置串口和中断优先级等。这里外部中断的优先级给到1就好。


我会上传所有需要配置的界面截图并附上我的代码。只需要根据这份截图配置以及上传我的代码，就可以在你的U3C5上看到一模一样的程序现象。


#include "main.h"
#include "tim.h"
#include "usart.h"
#include "gpio.h"


#include "stdio.h"

int i;

void SystemClock_Config(void);

void LED_Breathe(int Num);
void EXTI13_IRQHandlerCallBack(void);
void EXTI13_IRQHandlerCallBack(void){
    i=i+1;
    if(i>4){
        i=0;
    }
    printf("press down:");
    printf("%d\n",i);
}


int main(void)
{

  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_TIM2_Init();
  MX_USART1_UART_Init();

    HAL_TIM_PWM_Start(&htim2,TIM_CHANNEL_1);
  printf("ST Chinese Forum Evaluation Plan\r\n");
    printf("Board Mode:Nucleo-U3C5\r\n");
    printf("Demo1:External Interrupt control PWM LED\r\n");
    printf("Reviewer:Xiang Zhong Bli:C70E\r\n");

  while (1)
  {
        switch(i){
        case 0:
        __HAL_TIM_SET_COMPARE(&htim2,TIM_CHANNEL_1,99);
        HAL_GPIO_WritePin(LD2_GPIO_Port, LD2_Pin, GPIO_PIN_RESET);
        HAL_GPIO_WritePin(LD3_GPIO_Port, LD3_Pin, GPIO_PIN_RESET);
        break;


        case 1:
        __HAL_TIM_SET_COMPARE(&htim2,TIM_CHANNEL_1,0);
        HAL_GPIO_WritePin(LD2_GPIO_Port, LD2_Pin, GPIO_PIN_SET);
        HAL_GPIO_WritePin(LD3_GPIO_Port, LD3_Pin, GPIO_PIN_RESET);
        break;

        case 2:
        __HAL_TIM_SET_COMPARE(&htim2,TIM_CHANNEL_1,0);
        HAL_GPIO_WritePin(LD2_GPIO_Port, LD2_Pin, GPIO_PIN_RESET);
        HAL_GPIO_WritePin(LD3_GPIO_Port, LD3_Pin, GPIO_PIN_SET);
        break;

        case 3:
        LED_Breathe(10);
        break;

        case 4:
        LED_Breathe(20);
        break;

  }
 }

}

void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Configure the System Power Supply
  */
  if (HAL_PWREx_ConfigSupply(PWR_SMPS_SUPPLY) != HAL_OK)
  {
    Error_Handler();
  }

  /** Enable Epod Booster
  */
  if (HAL_RCCEx_EpodBoosterClkConfig(RCC_EPODBOOSTER_SOURCE_MSIS, RCC_EPODBOOSTER_DIV1) != HAL_OK)
  {
    Error_Handler();
  }
  if (HAL_PWREx_EnableEpodBooster() != HAL_OK)
  {
    Error_Handler();
  }

  /** Configure the main internal regulator output voltage
  */
  if (HAL_PWREx_ControlVoltageScaling(PWR_REGULATOR_VOLTAGE_SCALE1) != HAL_OK)
  {
    Error_Handler();
  }

  /** Set Flash latency before increasing MSIS
  */
  __HAL_FLASH_SET_LATENCY(FLASH_LATENCY_3);

  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_MSIS;
  RCC_OscInitStruct.MSISState = RCC_MSI_ON;
  RCC_OscInitStruct.MSISSource = RCC_MSI_RC0;
  RCC_OscInitStruct.MSISDiv = RCC_MSI_DIV1;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }

  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2
                              |RCC_CLOCKTYPE_PCLK3;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_MSIS;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;
  RCC_ClkInitStruct.APB3CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_3) != HAL_OK)
  {
    Error_Handler();
  }
}



/*控制LED呼吸*/
void LED_Breathe(int Num){
      HAL_GPIO_WritePin(LD2_GPIO_Port, LD2_Pin, GPIO_PIN_RESET);
        HAL_GPIO_WritePin(LD3_GPIO_Port, LD3_Pin, GPIO_PIN_SET);
        for(uint8_t i=0;i<100;i++){
            __HAL_TIM_SET_COMPARE(&htim2,TIM_CHANNEL_1,i);
            HAL_Delay(Num);
     }
        HAL_GPIO_WritePin(LD2_GPIO_Port, LD2_Pin, GPIO_PIN_SET);
        HAL_GPIO_WritePin(LD3_GPIO_Port, LD3_Pin, GPIO_PIN_RESET);
      for(uint8_t i=99;i>0;i--){
            __HAL_TIM_SET_COMPARE(&htim2,TIM_CHANNEL_1,i);
            HAL_Delay(Num);
     }
}

int fputc(int ch,FILE *f)
{
  HAL_UART_Transmit(&huart1,(uint8_t *)&ch,1,0xFFFF);
  return ch;
}

void Error_Handler(void)
{

  __disable_irq();
  while (1)
  {
  }

}
#ifdef USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */
