【STM32U3 评测】4. USBx HID 通信

[复制链接]
jundao721 发布时间:2026-6-10 11:31

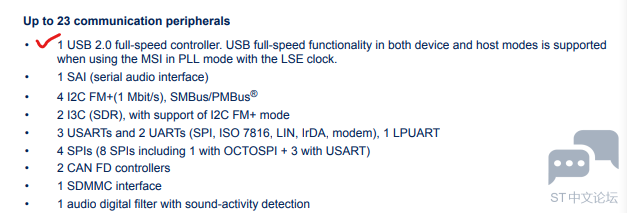

STM32U3C5 nucleo板卡除了自带一路CAN,还自带一路USB 2.0 Full-speed controller。如图1 Datasheet中说明所示:
& U; x8 m; R1 o: f6 P 4-2.png 8 e. b0 }) S; H( _' }, Y4 D/ k
图1
9 F& [8 T3 [5 a+ d/ ^" u- }" f- W0 w! [, L

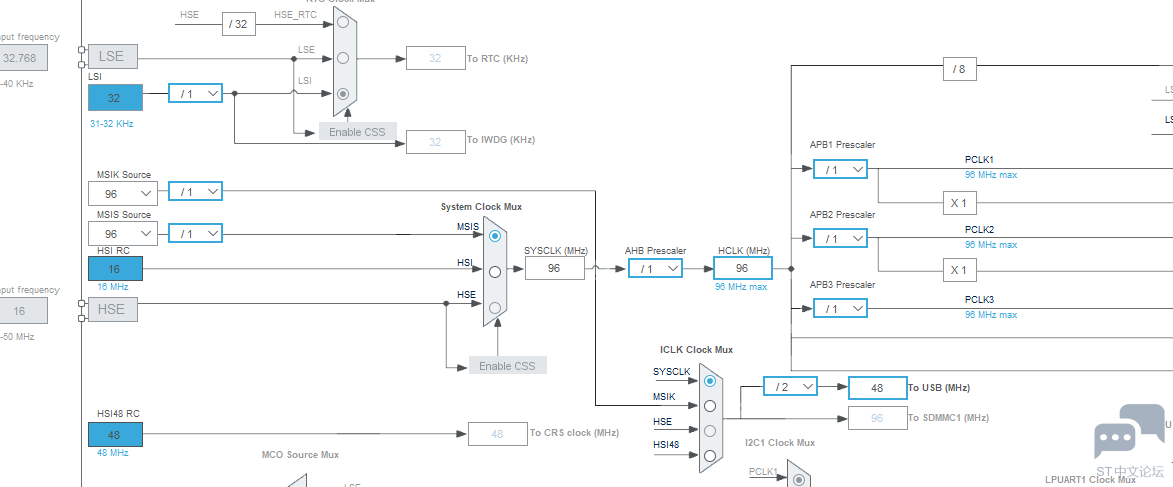

从CubeMx 开始配置,其中最主要时钟要配置为48Mbps,如图2所示:9 g. H% `* z; y1 k7 I
3 s( D" @5 V4 H2 p1 H& h9 T) J' H2 X图29 W5 g  I4 u, k. }! i) z5 ?
/ V5 z4 I5 U$ P; i6 ?) L) }

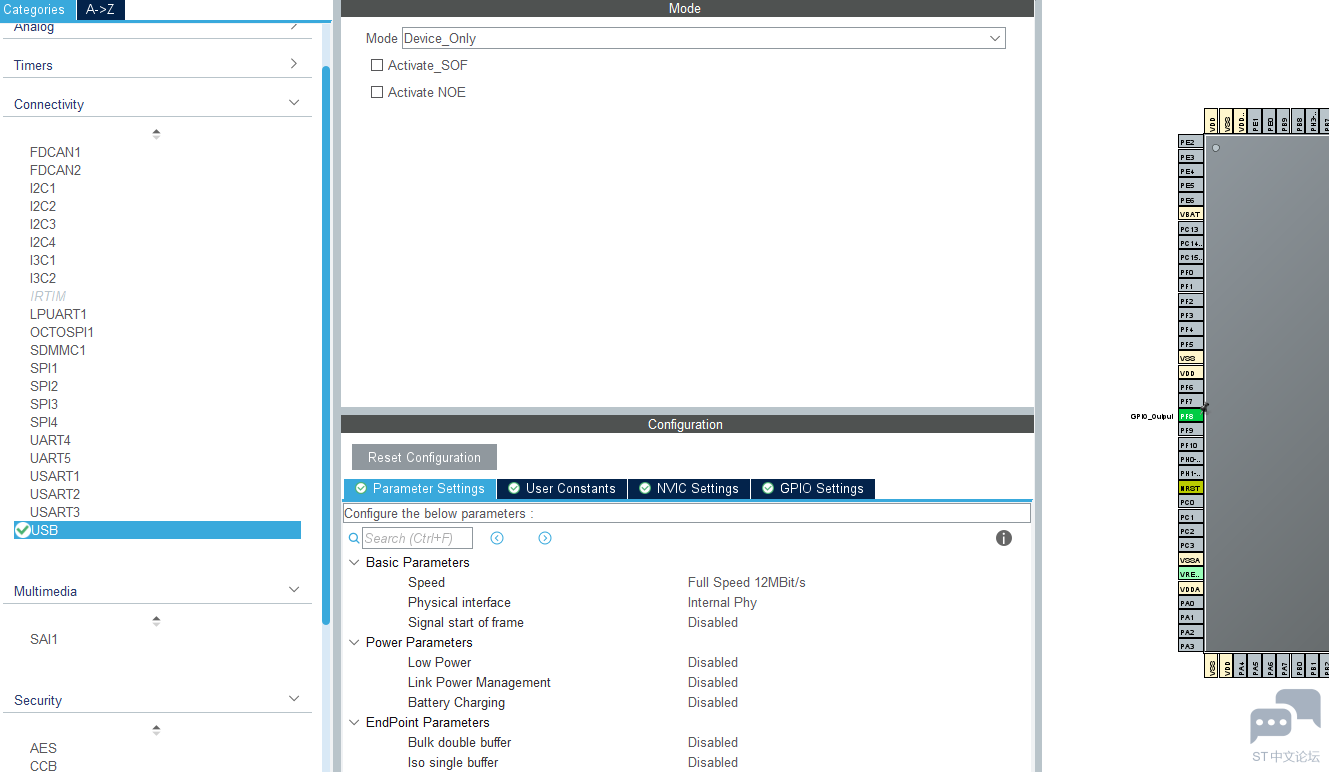

外设USB配置如图3所示:
# @# `' B/ T: c( ~ 4-3.png 4 S) [& S. d, d. k8 Z. |
图3
% m5 Y/ Y" x* L. x
" Q2 ]8 k. E" w) E; {参数当前默认即可。6 Y: q' ?5 \' m3 ]4 X! Q$ R
6 W- L- F) i3 ^) u+ C

8 @0 b' ~% ~2 a! E; X" _然后生成项目。你会发现生成的项目缺少一些文件,比如关键的描述符文件。以前调试USB通讯,配置一下外设,修改部分描述符文件参数,就能实现HID正常通信。很久不处理USB通讯接口了,感觉生成的文件得重新按照协议熟悉。3 C( y* p0 R- Z; d+ \0 S3 a
! N$ j& Q' b. {0 A: Z5 _

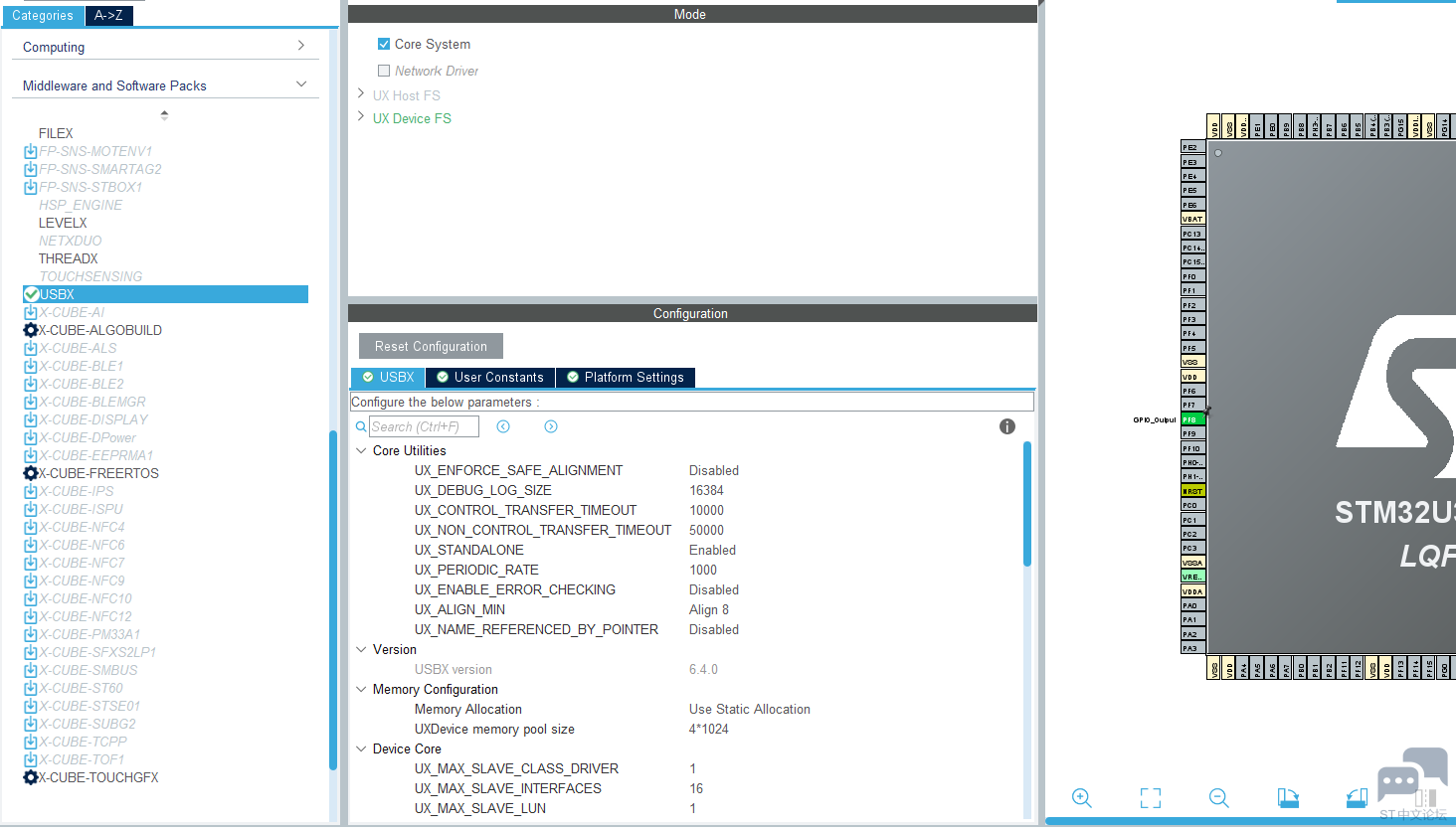

$ y, p( ?3 t1 p6 B& w( F( D找找官方的例程,官方当前应该主推USBx,所以很多描述符的配置应该在USBx 这部分。最下面找到USBx, 可以配置如图4所示:
# M6 _: A3 I6 ?8 x: d 4-5.png   x" Q: Y9 g) E; Q, `8 d/ O
图4
8 i  B3 d& B+ u, p5 j- i7 p1 @' d
% k4 U( ]/ b, R1 j当前实现裸机HID双向通信就达到当前的测试要求了,不要求使用threadx。
* ^2 S* ]7 q# I' S+ Z9 v+ g. ?2 }; f+ b  {. g. s) f" M. l: C6 n* F( P
( I" t5 u7 T, C7 A* R- E2 P8 ^
配置好以后,在vscode 中打开。主实现函数如下:
0 E& t2 J, Q7 s" R8 P
  1. /* USER CODE BEGIN 3 *// s' n8 A1 O; C3 k- |$ h1 [: ]* A
  2.     ux_system_tasks_run();
    4 w# d: f5 r5 t

  3. 8 `! x4 O% f  O7 ]
  4. ( y  f2 @+ @: i0 t0 g) A& d' d
  5. if (USBD_Custom_HID_ReceiveReport(rx, &rx_len) == UX_SUCCESS)
    " M( q- N( D& e+ E) }# h) \
  6. {- H* _$ [& c$ g8 f9 x/ i5 c, b3 z6 ^
  7.     /* 这里处理主机发来的 rx 数据 */: H9 t$ g# L# T
  8. ( Y1 z7 K# ^% ^  G- K
  9.     /* 示例:原样回发 */
    $ y5 N# {9 N) ^' M5 `* y
  10.     USBD_Custom_HID_SendReport(rx, rx_len);" [! h6 i* t6 v, j4 U! n% r. r, G
  11. }& m8 A' y8 g( B9 n, i
  12.   }- H4 v% ]0 g$ T6 s
  13.   /* USER CODE END 3 */
复制代码

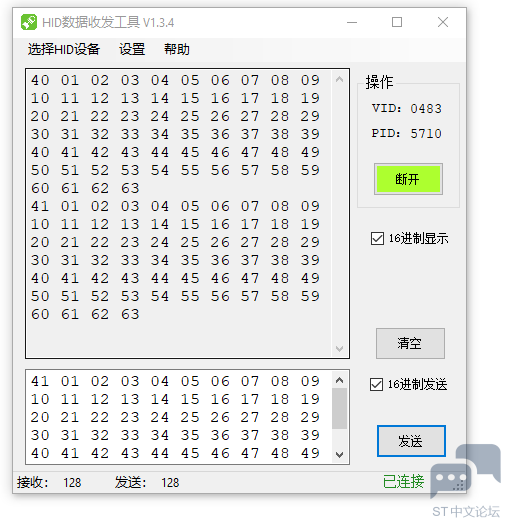

* t+ y" v1 \. ^4 S5 ^5 ^+ x测试通过上位机发送64字节数据,MCU收到数据后再返回上位机。最终测试结果如图5所示:
3 e  `, @9 V8 k) c# l7 C 4-1.png
9 i! F& i# n5 v2 u2 i图5
$ b  `) b/ i" M2 J* G- ]& c* Z
测试结果达到了HID 双向通讯测试要求。既然官方主推USBx,复杂任务还需要使用threadx,官方有demo, 可以继续学习。5 ?3 _0 x/ T6 v
