一、硬件介绍

产品特点

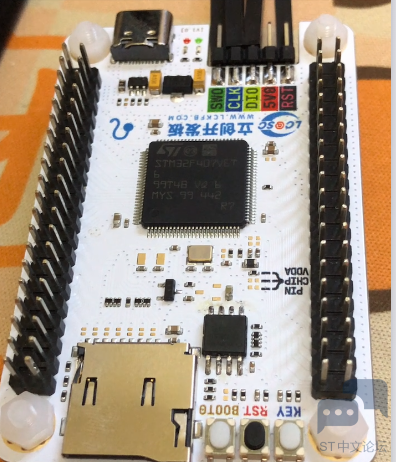

使用的是天空星STM32F407开发板，搭载ARM Cortex-M4F内核的STM32F407VET6，最高主频为168MHz，Flash 512KB，SRAM 192KB，板载SPI Flash、Micro SD卡插槽等；

STM32F407VET6

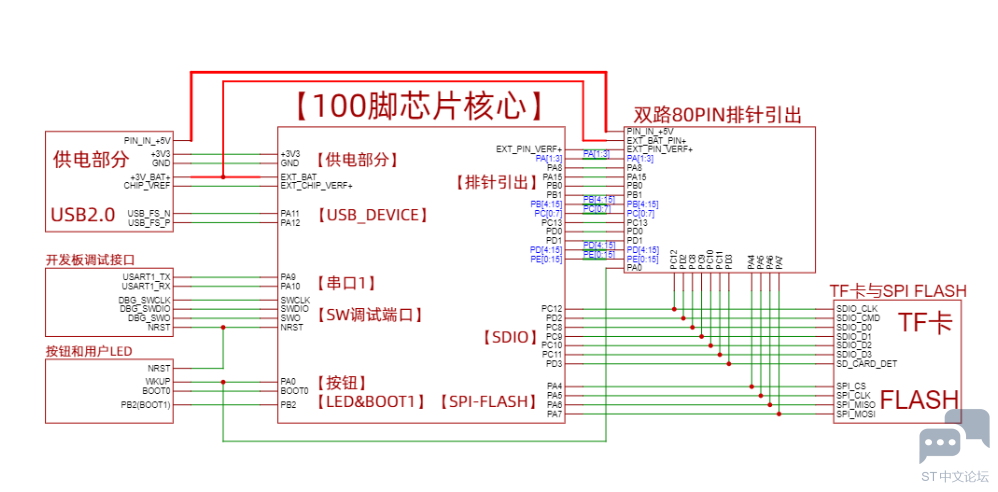

主要原理图

---

二、环境搭建

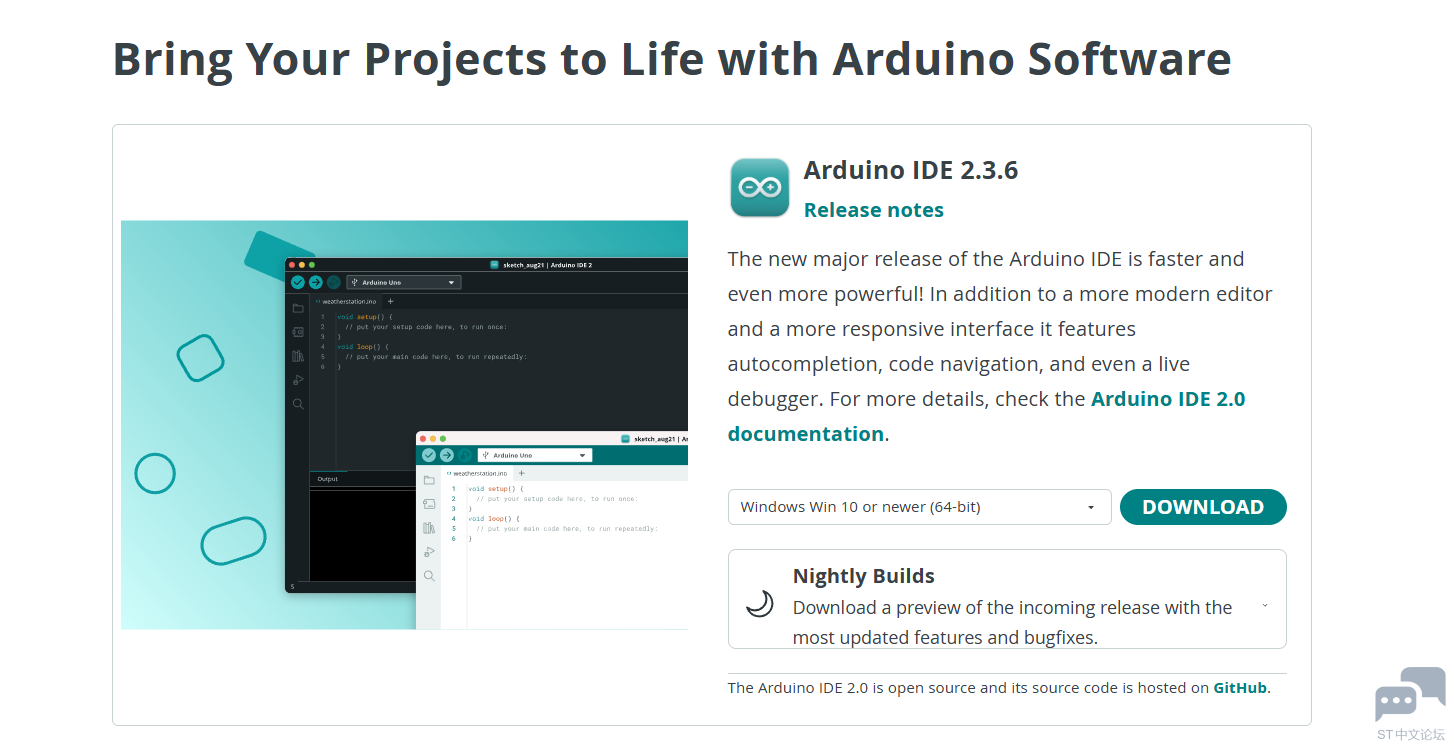

1、下载Arduino IDE

2、搭建方法

搭建方法点此查看！！！

三、硬件设备

空气质量传感器模块(ZP01)

ZP01是一款异味检测传感器，可检测甲醛、苯、烟雾、酒精、氨气等有机污染气体，内置比较器输出双数字电平 A/B，分4档空气质量等级；

引脚	功能	说明
GND	电源负极	接地
5V	电源正极	5V
A	数字输出 A	TTL 电平
B	数字输出 B	TTL 电平

空气质量等级判断

等级	A 引脚	B 引脚	空气质量
0 级	低电平	低电平	空气洁净
1 级	低电平	高电平	轻度污染
2 级	高电平	低电平	中度污染
3 级	高电平	高电平	重度污染

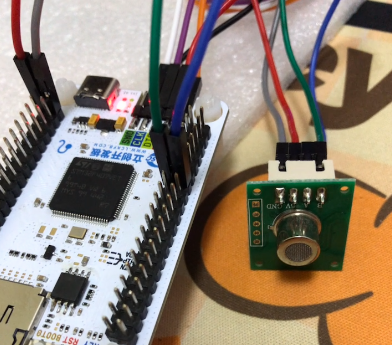

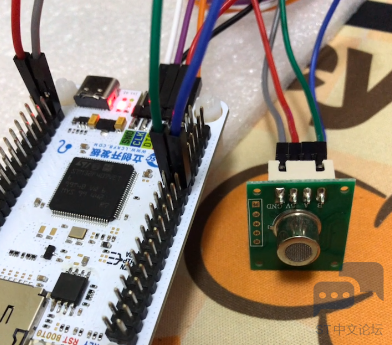

实物连接效果

硬件引脚	-	-	-	-
STM32	PB15	5V	GND	PB14
传感器模块	A	5V	GND	B

---

四、代码编写

效果：在串口上显示，当前环境的空气质量信息等级；

主要相关代码

HardwareSerial Serial1(PA10, PA9);

const int pinA = PB15;
const int pinB = PB14;

void setup() {
  Serial1.begin(115200);
  delay(100);
  pinMode(pinA, INPUT);
  pinMode(pinB, INPUT);
}

void loop() {
  int valA = digitalRead(pinA);
  int valB = digitalRead(pinB);
  String airLevel;

  // 判断污染等级
  if(valA == LOW && valB == LOW){
    airLevel = "0级 空气洁净";
  }else if(valA == LOW && valB == HIGH){
    airLevel = "1级 轻度污染";
  }else if(valA == HIGH && valB == LOW){
    airLevel = "2级 中度污染";
  }else{
    airLevel = "3级 重度污染";
  }

  Serial1.print("A电平:");
  Serial1.print(valA);
  Serial1.print(" B电平:");
  Serial1.print(valB);
  Serial1.print(" 空气质量:");
  Serial1.println(airLevel);
  delay(1000);
}

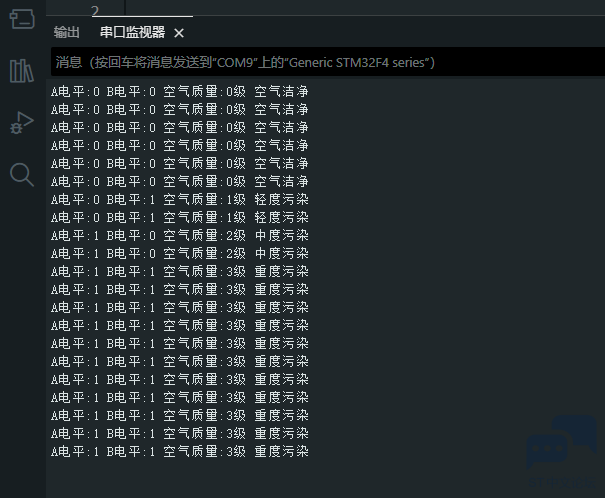

五、效果演示

正常环境下 显示为 “"0级 空气洁净”；

当用打火机靠近传感器时，监测到的空气质量等级逐渐变差；
