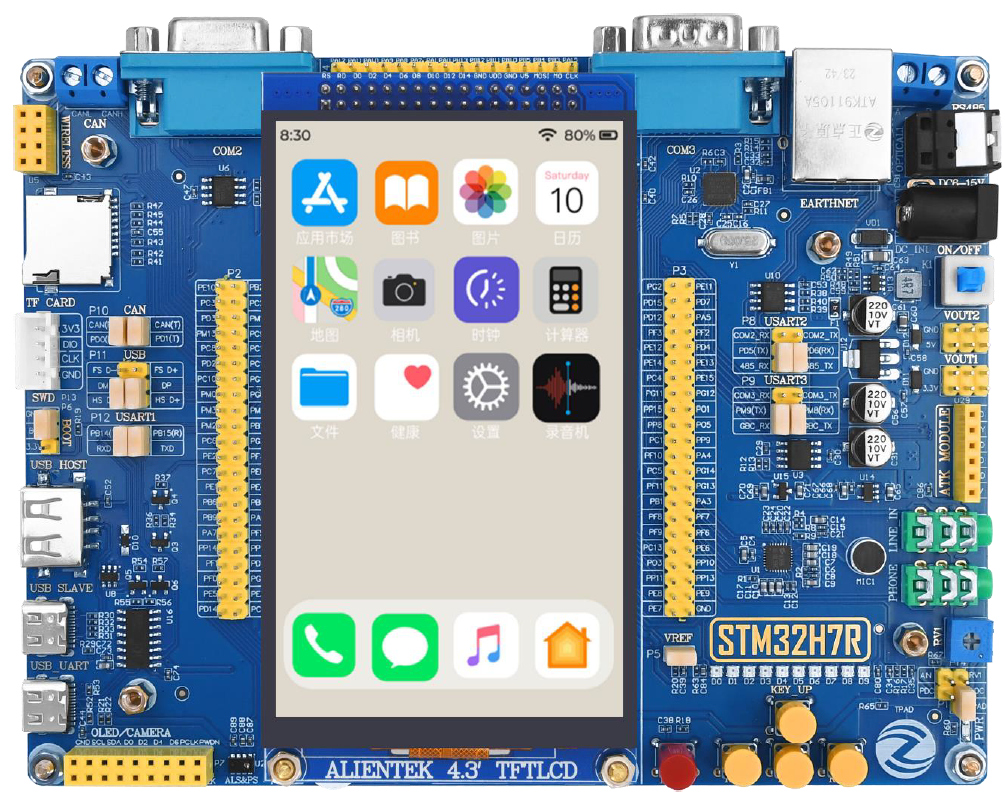

上面的帖子完成在CubeMX中为正点原子H7R7开发板配置TouchGFX应用所需的外设和组件设置。

1、添加CubeMX自定义设置

https://support.touchgfx.com/zh-CN/docs/development/scenarios/adding-files-to-stm32cubemx-projet

在CubeMX生成的工程中添加自定义代码，可以通过创建.extSettings文件为工程添加自定义设置，之前为BOOT工程添加HyperRAM相关的自定义代码。此处为Appli工程添加触摸相关的自定义代码。

[Appli:ProjectFiles]
HeaderPath=../Drivers/BSP
[Appli:Groups]
Drivers/BSP=../Drivers/BSP/SYS/sys.c;../Drivers/BSP/TOUCH/ctiic.c;../Drivers/BSP/TOUCH/gt9xxx.c;../Drivers/BSP/TOUCH/touch.c;../Drivers/BSP/Modules/mod_debug_keil.c
[Appli:Others]

关闭并重新打开CubeMX，生成代码后上述配置会添加到生成的工程中。

2、添加显示屏相关代码

App TouchGFXHAL.cpp当第一帧帧缓存数据准备好后，再打开LCD背景光可以避免开机的撕裂现象

void TouchGFXHAL::endFrame()
{
    TouchGFXGeneratedHAL::endFrame();
    if (!Display_ON)
    {
        HAL_GPIO_WritePin(LCD_BL_GPIO_Port, LCD_BL_Pin, GPIO_PIN_SET);
        Display_ON = true;
    }
}

STM32TouchController.cpp中添加代码，获取触摸坐标

#include "TOUCH/touch.h"
void STM32TouchController::init()
{
    tp_dev.init(); /* Touch Init*/
}
bool STM32TouchController::sampleTouch(int32_t& x, int32_t& y)
{
    uint8_t touches = 0;
    touches = tp_dev.scan(0);
    if(touches == 1)
    {
    y = tp_dev.x[0];
    x = tp_dev.y[0];
    }
    return (touches > 0);
}

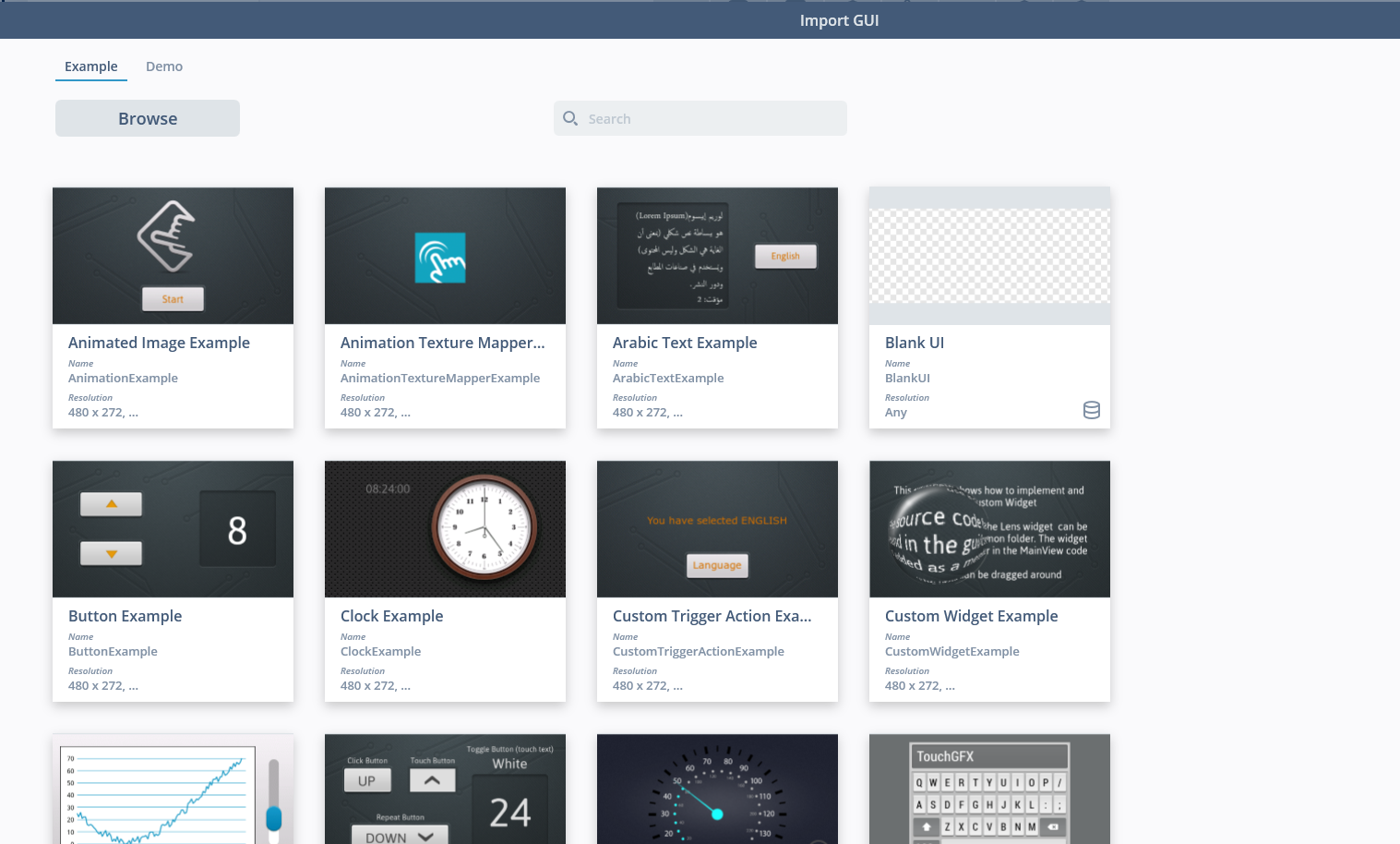

STM32H7R7_TouchGFX\Appli\TouchGFX路径中会生成一个ApplicationTemplate.touchgfx.part文件，使用TouchGFX打开该文件，会提示导入一个GUI用于生成代码。

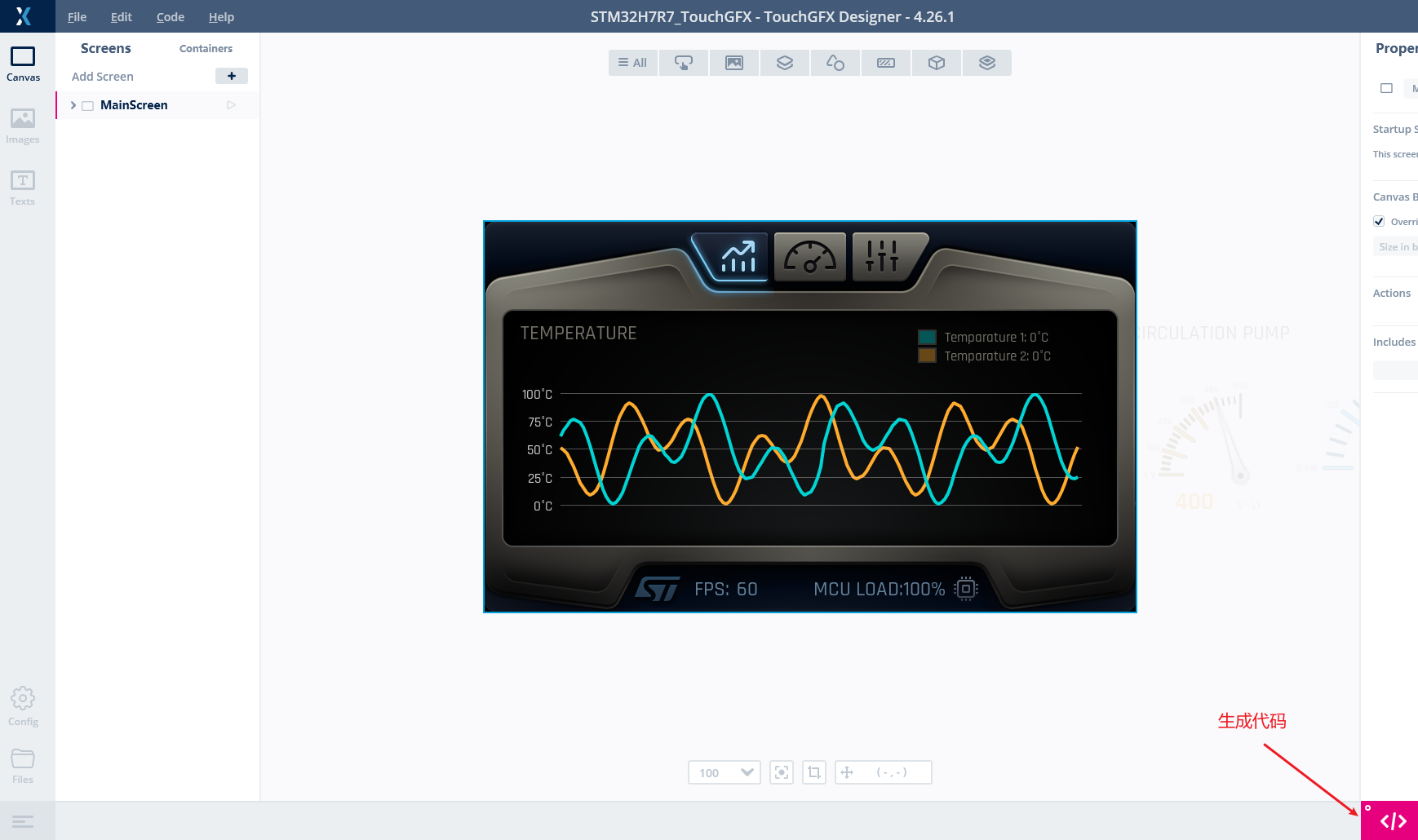

点击生成对应的GUI代码。

3、编译与下载

由于使用的部分外设涉及到BOOT和ExtMemLoader，将三个工程重新编译，并将ExtMemLoader的固件后缀改为stldr存放到CubeProgrammer插件的ExtLoader目录中，分别烧录BOOT和Appli工程，即可运行TouchGFX图形应用。
