逢7发帖赢大礼---ADC详解(二)

[复制链接]
背影101 发布时间:2026-7-5 10:00

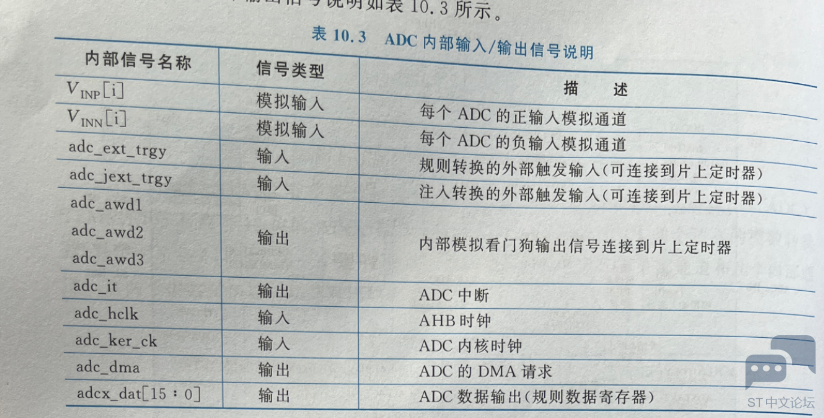

ADC内部构造


VREF+:输入模拟参考正极,ADC的高参考电压

VDDA:模拟电源输入端

VREF-:模拟参考电压负输入端,接VSSA

VSSA:模拟电源地线

ADCx_INy:外部输入信号,待测ADC输入口

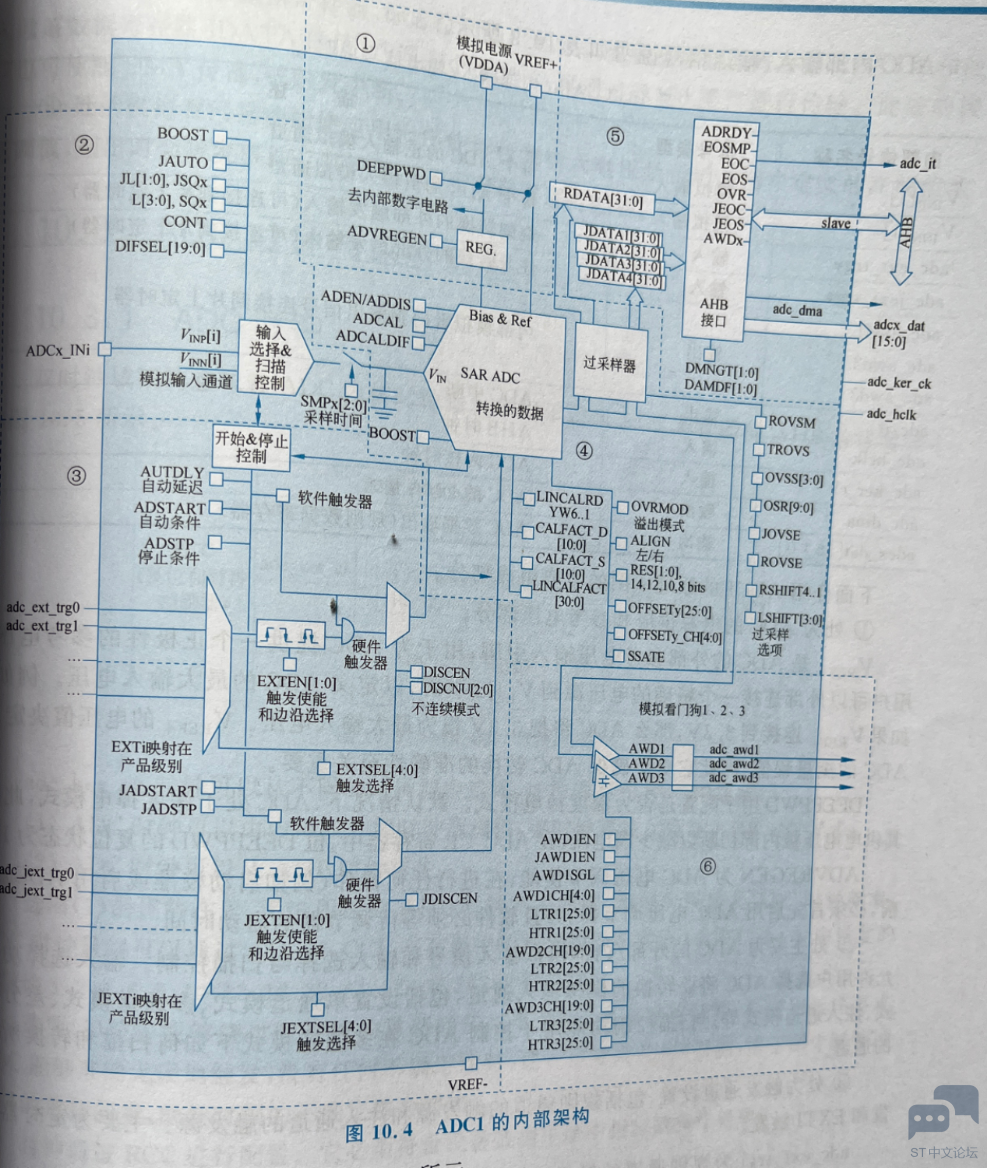

ADC原理框图详解

①处为ADC的电源供应及参考电压部分

②处只有为ADC外部/内部模拟输入信号和输入选择与扫描控制

③处为触发通道设置,包含规则通道的触发源和注入通道的触发源

④处为ADC转换器和过采样器

⑤处为转换后的数据寄存器、标志位和输出部分

⑥处模拟看门狗能使应用程序能够检测输入电压是否超出用户定义的高阈值或者低阈值,超出会触发事件。

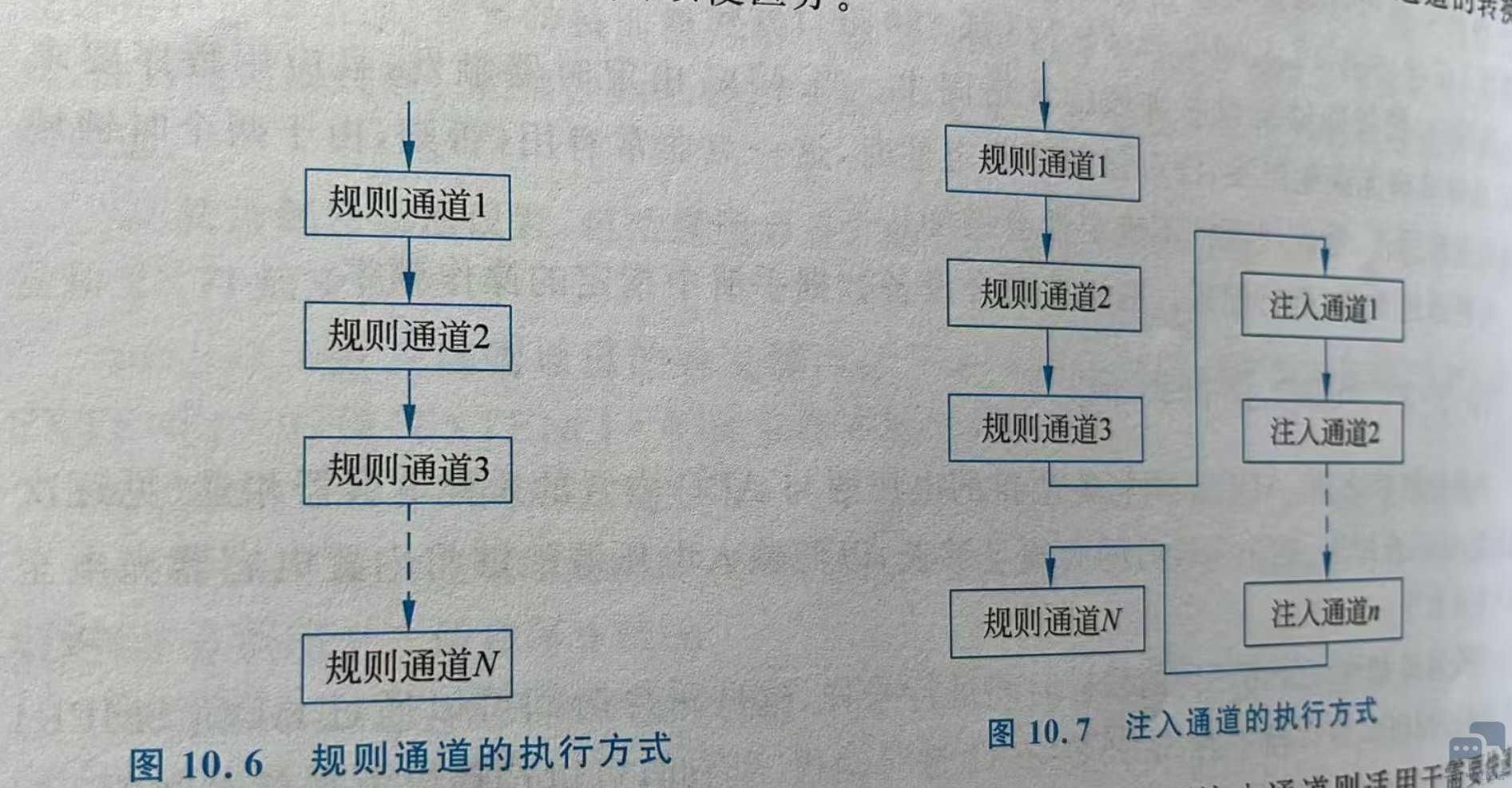

规则通道、注入通道的执行方式:

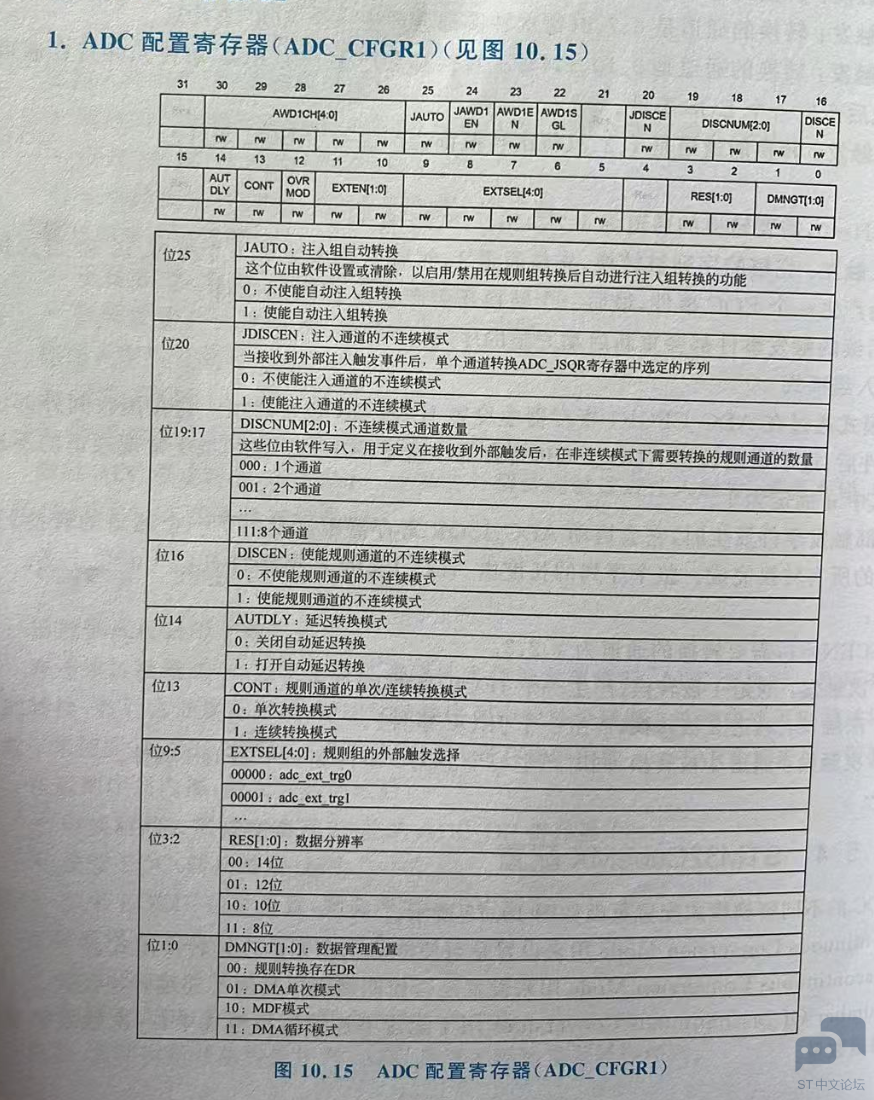

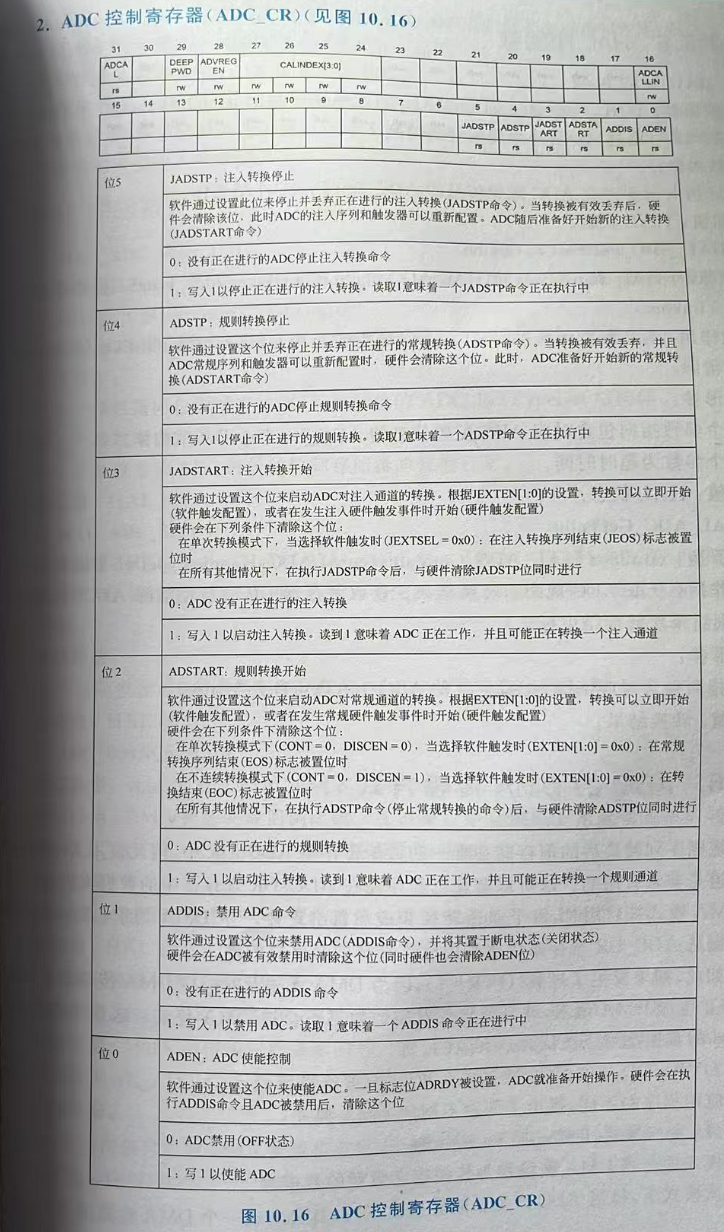

ADC寄存器配置:
