也许是我孤陋寡闻了

只听说过SPI，没怎么听过过QSPI

今天就分享下学习笔记

一、QSPI是什么

QSPI（四路串行外设接口）是一种高速的外设接口，是对SPI的扩展，允许在同一个时钟周期内通过4根数据线

同时传输数据，从而显著提高数据传输速率。

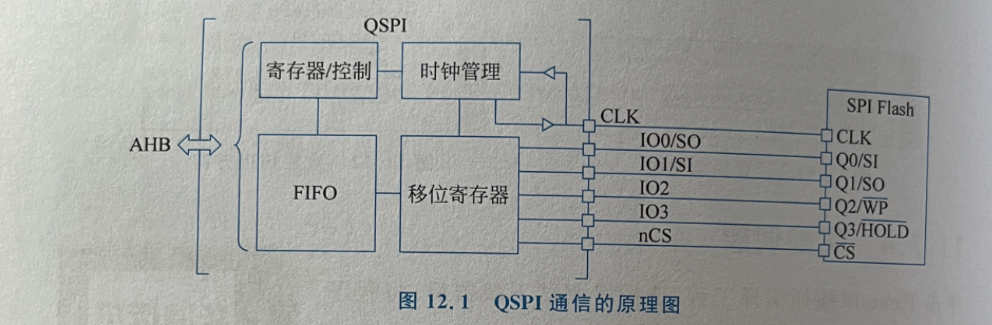

二、QSPI原理图

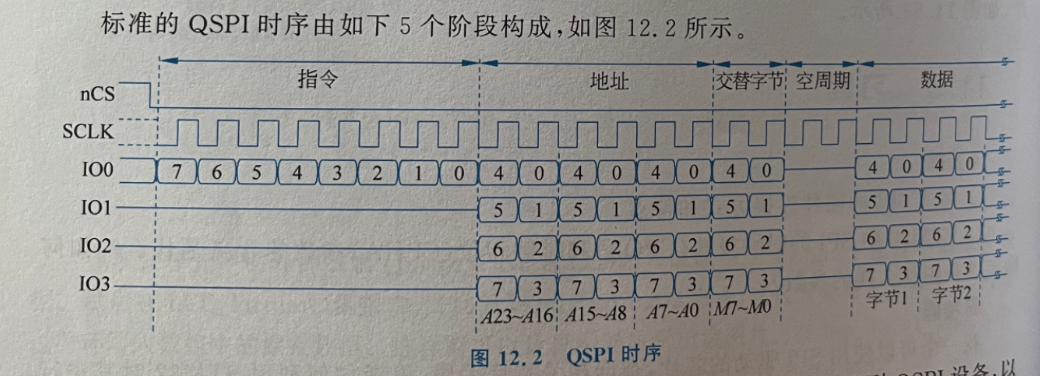

三、时序

指令阶段：

命令（8位指令）在此阶段发送给QSPI设备

地址阶段：

地址在此阶段发送给QSPI设备，以便从指定的地址读取或写入数据

交替字节阶段：

QSPI额外支持的一个阶段，用于控制操作模式。在此阶段，可自行配置允许发送的字节数。

空周期阶段：

给定1~31个周期内不发送或者接收任何数据，目的是当采用更高的时钟频率时，给设备留出准备数据的时间

数据阶段：

数据侧收发在此阶段实现。

四、QSPI的特点

1、4线传输

2、非易失性存储器接口

3、灵活的时钟配置

4、软件可配置

五、QSPI工作模式

1线模式、2线模式、4线模式

六、QSPI应用场景

广泛应用在高速信号传输场合。
