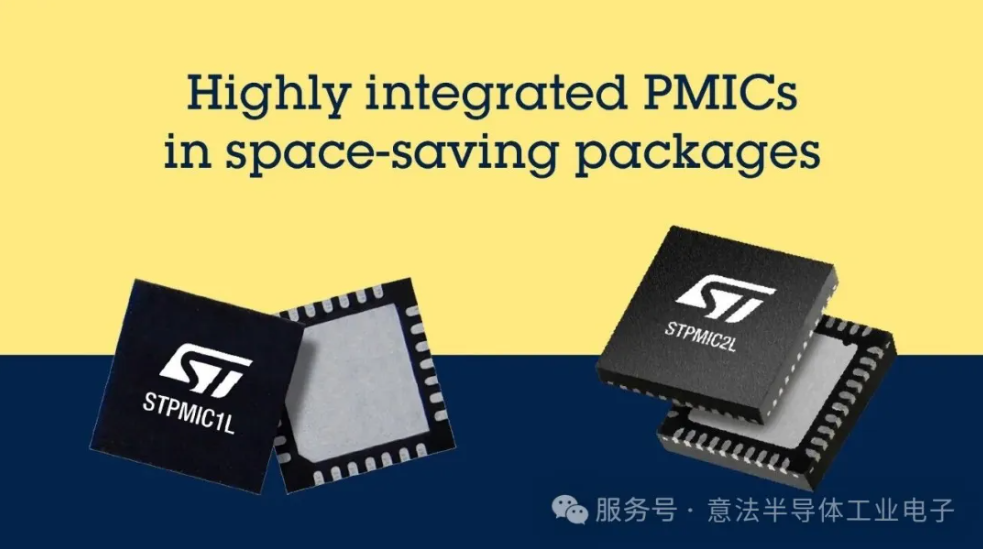

意法半导体推出 STPMIC1L 和 STPMIC2L 两款全新电源管理IC ，分别针对STM32MP13x 和STM32MP23x/21x 进行了优化。通过精确匹配这些微处理器所需的电源轨数量，进一步降低了系统成本与设计门槛，使产品更具普适性。 七年前我们推出了STPMIC1，之后又随STM32MP2推出了STPMIC25，如今，早期客户已开始评估全新STPMIC1L和STPMIC2L，采用率持续攀升。这证明，我们的开发者群体越来越需要这样一种电源管理解决方案：能够简化物料清单（BOM），充分发挥STM32 MPU器件的性能，并受益于意法半导体庞大的生态系统（包括参考设计和原理图）。

如何开始

**从STPMIC1 中学习**

STPMIC1集成了四个降压转换器、一个升压转换器、六个LDO和两个开关。本质上，这是意法半导体为首款MPU 配套设计的第一颗电源管理IC ，因此其设计目标是支持尽可能广泛的应用场景。 这也是它成为我们唯一一款包含升压转换器（用于USB端口的开关模式电源供电）的STPMIC的原因。在电池供电应用中，输入电流不足以提供所需的5V电压，因此需要升压转换器。然而，随着客户大量使用我们的产品，我们发现大多数用户并未用到它，这促使我们在STM32MP2微处理器上采用了完全不同的设计思路。

**基于STPMIC25 进行构建**

事实上，自推出STMPIC1x以来，我们学到的一点是：客户非常青睐能够简化其设计的解决方案。具体而言，如果说第一代 STMPIC主要承担为MPU、Flash存储器和RAM供电的任务，那么STPMIC25的角色则更加重要——它还为USB控制器、GPU、以太网端口、PCIe通道等供电。这在一定程度上解释了为何STPMIC的采用率激增。根据内部粗略估算，约60%使用STM32MP1的客户也选择了STPMIC1。然而，随着STM32MP2和STPMIC25的推出，这一比例已升至近100%，尤其是后者还能够充分发挥MPU的各项特性，如动态电压调节（(DVS）。

洞察新趋势

多年来，我们还注意到一个特定趋势：选择采用分立方案实现的客户，几乎总是出于成本考虑。他们愿意接受更高的设计复杂度和更繁琐的 PCB布局，因为通过根据自身特定需求定制电源管理系统，在他们现有的生产运营下，能够有效降低成本。作为解决方案提供商，意法半导体敏锐地捕捉到这一点，我们甚至为选择这条路径的客户提供了支持，从而使我们的平台使用门槛更低。同时，我们也从他们的经验中学习，如今推出STPMIC1L和STPMIC2L，使得分立IC方案更加没有必要，性价比也更低。

未来走向何方？

STPMIC1L

与STPMIC1 相比，STPMIC1L 将降压转换器的数量减少至两个，LDO 的数量减少至四个（其中一个LDO 用于RAM ，另一个用于USB ）。 工程师可以使用另外两个LDO为Flash存储器和I/O供电，从而满足需求更基础、不需要超过六个电源轨的系统，这正是STPMIC1L适用于STM32MP13x的原因。这种更紧凑的设计也带来了更小的封装：4mm x 4mm的VFQFPN28L。相比之下，STPMIC1采用5mm x 6mm的QFN44L封装。此外，尽管尺寸更小、成本效益更高，但STPMIC1L仍然保留了与STPMIC1相同的故障保护和监测能力。

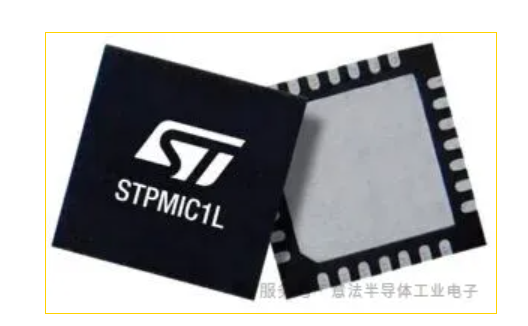

▲STPMIC1L

STPMIC2L

STPMIC2L 沿袭了STPMIC25 的设计，但精简至三个降压转换器和七个LDO ，并保留了与STPMIC1L 相同的专用RAM LDO 和USB LDO 。 这款新器件面向STM32MP23x和STM32MP21x系列。事实上，对于使用后一款MPU的应用，三个降压转换器已足够。然而，基于STM32MP23x的设计有时可能需要更多资源。因此，我们确保STPMIC25和STPMIC2L均能支持STM32MP23x，使设计人员可以根据自身需求选择最合适的方案。新款电源管理IC还采用了更小的VFQFPN40L封装（5mm x 5mm），而STPMIC25所使用的封装为WFQFN56L（6.5mm x 6.5mm）。

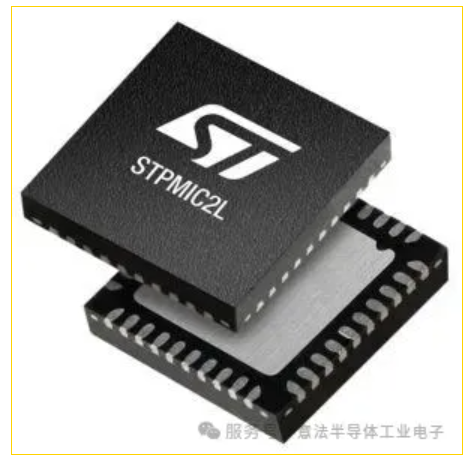

▲STPMIC2L

评估套件

开始体验新器件的最佳方式，是获取一套开发套件，例如 STEVAL-PMIC1LKV1 和 STEVAL-PMIC2LKV1 。 这两款套件均包含一块评估板和一个USB加密狗，通过后者可访问I2C接口，从而能够设置寄存器来配置STPMIC器件的电压参数、电源时序、保护阈值等。我们还提供了GUI工具（STSW-PMIC1LGUI和STSW-PMIC2LGUI），使配置过程更加便捷，这也是对集成式非易失性存储器进行编程的最佳方式之一。此外，我们还提供电路原理图，以帮助设计人员进行PCB布局设计。

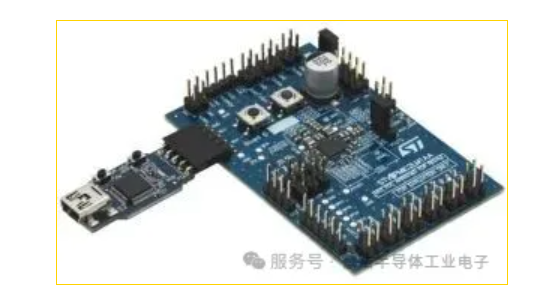

▲STEVAL-PMIC2LKV1

▼
