在新能源汽车和 48V 轻混项目中，功率级通常最受关注，但真正影响量产落地的，往往是周边模拟器件：电池直连的预稳压、门极驱动隔离供电、BMS/OBC 的多轨电源、功能安全相关的看门狗与复位，以及跨 12V / 48V 的电流检测。

这篇文章从工程选型的角度，按“电源轨拆分、隔离供电、后级点载、PMIC/SBC、LDO、电流检测和信号调理”几个部分，梳理车规模拟器件在 e-Mobility 与 48V 系统中的关键选型要点。文中型号和参数均来自公开的车规模拟产品资料，适合做方案预研和器件筛选。

系统级拓扑可对照：电驱动与电气化应用页。

---

01 先分清三条电源轨，再谈器件

车载电源不是“先找一颗 Buck，再看能不能用”。更合理的方式，是先按输入域拆分，再决定器件类型：

电源域	典型输入	工程关注点	常见落点
电池直连预稳压	12V 系统约 4–38 V；冷启动 / 抛负载更宽	AMR、冷启动、Iq、EMI（扩频）	ECU、OBC 辅助、车身控制
后级点载稳压	已稳的 3.3 / 5 V 等	压差、噪声、PSRR、封装与热	MCU、传感器、接口电源
隔离供电	原边来自低压母线	是否需要光耦、次级软启、门驱正负压	牵引逆变器门驱、OBC、BMS

对 48V 轻混系统来说，48V 并不会完全替代 12V 网络。实际架构里通常是 48V 与 12V 并存：大功率负载走 48V，控制和通信仍大量依赖 12V 或更低电压轨。因此，选型时首先要确认器件是否满足 电池兼容性（Vbatt compatible） 和 绝对最大额定（AMR），再进一步比较效率、EMI 和热表现。

---

02 电池直连 DC-DC：同步 Buck 与隔离 Buck 怎么选

如果输出与电池共地、系统不需要电气隔离，同步 Buck 通常就是首选。它适合做电池直连预稳压、ECU 辅助供电和部分低压转换场景。

以 A6983 系列为例，公开规格大致如下：

• 工作输入：3.5–38 V（AMR 42 V）
• 输出电流：最高约 3 A（可调输出）
• 开关频率：约 0.2–2.3 MHz 可调
• 静电流：典型约 17 μA
• 常用特性：扩频、外部同步、内部补偿、PGOOD、低噪声 / 低功耗模式可选
• 封装：QFN16（3×3 WF）

同系列还有固定 5 V / 3.3 V 输出的 A6986 / A6986F / A6985F 等，电流档位约 0.5–2 A，便于按负载裁剪电感与散热。

选型时建议重点检查：

1. 冷启动最低输入是否覆盖
2. 抛负载和瞬态是否落在 AMR 内
3. 是否需要扩频，或与系统时钟同步以避开敏感频带
4. 轻载模式下的 Iq 和纹波是否可接受

如果需要给门极驱动、高压侧辅助电源或隔离采样链路供电，则应优先考虑隔离 Buck（iso-buck）。以 A6983I 为例：

• 专为隔离 Buck 设计：原边闭环稳压，次级由变压器匝比决定，无需光耦
• 原边输出电流能力约 3 A；输入 3.5–38 V
• fSW 约 200 kHz–1 MHz 可调；约 390 ns 消隐时间抑制漏感振铃
• 扩频改善 EMC；典型用途包括 IGBT / SiC 门驱电源、OBC、BMS

和“分立推挽 + 光耦”相比，工程上通常能换来更短的 BOM、更好控制的次级软启动，以及更清晰的上电顺序。但要注意：隔离 Buck 减少了器件数量，EMC 结果仍高度依赖变压器寄生、布局和回流路径——扩频不等于免调试。评估板侧常见 STEVAL-A6983IV1（约 10 W 隔离输出）、STEVAL-A6986IV3（多档双路门驱轨）等，具体电压由变压器设计决定。

---

03 后级 6 A 点载：MCU 核电与数字轨

在前级预稳压之后，MCU 核电、数字 I/O 和部分接口电源通常需要一颗高效率、小封装的点载 Buck。

以 DCP0606Y 为例：

• 输入 2.9–6 V；输出 0.6 V 至 VIN，连续电流最高 6 A
• 集成约 11 mΩ MOSFET；fSW 约 1.8–4 MHz
• 全温输出精度约 ±1.5%；支持扩频、PGOOD、外部同步与输出 tracking
• 封装：QFN11（2×3 mm，WF）

它适合 5 V→3.3 V、3.3 V→1.x V 一类后级供电。高开关频率有利于减小电感体积，也对布局、回流和 EMI 控制提出更高要求。

点载 Buck 的关键不是“能不能升降压”，而是：

• 电流裕量是否足够
• 开关频率是否匹配电感与高度限制
• 效率曲线是否覆盖中高负载工作区（VIN=5 V、VOUT=3.3 V 时公开曲线在中高载可进入 90% 以上区间，以评估板实测为准）
• 热阻和封装是否能扛住壳温

更轻载的 3 A 档可看 AST1S31 / AST1S31HF（约 1.5 / 2.3 MHz），适合传感器集线或次级 MCU 供电。

---

04 PMIC / SBC：从“多颗电源”到“可安全论证的供电岛”

对 ECU、BMS 和 OBC 控制板来说，电源设计的目标通常不只是“供上电”，而是要形成一个可以做功能安全论证的供电岛。PMIC 和 SBC 把预稳压、LDO、基准、电压监控、看门狗、复位和诊断接口整合到一起，缩短系统级安全设计路径，而不只是省 PCB 面积。

单轨 MCU 供电：SPSA068

• AEC-Q100，ASIL-B 相关能力
• 输入约 4.2–19 V（AMR 42 V）
• 1× Buck（峰值开关电流约 1.6 A，NVM 可编程 Vout / fSW）+ 约 1% 精密基准（约 20 mA）
• 低功耗模式 Iq 典型约 50 μA；SPI（CRC）、窗口看门狗、电压监控、扩频、复位
• 适合 BMS、ECU、ADAS、OBC 辅助电源
•

ADAS / 多轨：STPM066S

• 输入约 4–32 V（AMR 42 V），ASIL-B
• Buck（约 2.5 A 峰值）+ Boost（约 0.5 A，可给 CAN 等）+ LDO（约 0.6 A）+ 精密 Vref
• OTP 定义输出与上电时序；SPI、看门狗、复位敏感表、扩频

多轨更复杂的 L5965（多 Buck + Boost + LDO + Vref）适合信息娱乐或域控制器一类负载组合。

高性能 MCU 配套 SBC：SPSB100G

面向高度集成的车规 MCU（例如 Stellar G / P 系列配套场景）：

• ASIL-D 相关能力；输入约 3–29 V（AMR 40 V）
• 多路 Buck（含约 3.75 A / 6 A 峰值档）+ Boost 控制器（冷启动 / 启停 / 弱电池瞬态）
• LDO / tracker、CAN-FD、HS 驱动、热簇、Fail-safe 输出
• 静电流约 40 μA；SPI + CRC、可配置窗口看门狗
• 封装：VFQFN56+4L（8×8 WF）

对 ISO 26262 项目来说，优先选择“电源 + 监控 + 看门狗 + 诊断接口”一体化方案，通常比后期用分立复位芯片和电压监控器拼接更容易做系统论证。

---

05 LDO：电池直连与后级低噪声要分开谈

LDO 不能只看输出电流，必须按“电池直连”和“后级低噪声”两类场景分别考虑。

电池直连双路：L99VR02XP

• 输入约 2.15–28 V，耐抛负载至约 40 V
• 双路各约 250 mA；SELx 数字选择固定输出（0.8 / 1.2 / 1.5 / 1.8 / 2.5 / 2.8 / 3.3 / 5 V）
• 禁用时每路 Iq 可低至约 1 μA；精度约 ±2%（宽温、线 / 载变化）
• LDO2 可相对 LDO1 做自动 tracking / de-tracking
• 使能、复位、自治看门狗、热预警与热簇、快速放电；Tj 规格可达 −40°C 至 175°C

它既可直接挂电池，也可放在预稳压之后。重点核对：输入是否覆盖抛负载和冷启动、待机 Iq、负载电流与热设计。同族还有单路 L99VR01、约 500 mA 档 L99VR02J，以及宽输入小电流的 LDQ40 / LDH40 / LDL40。

后级低噪声大电流：LD49100

• 输入 1.5–5.5 V，输出 1 A，典型压差约 200 mV @ 1 A
• 空载 Iq 约 20 μA；低频 PSRR 约 70 dB 量级
• Enable、PGOOD、约 1 ms soft-start；DFN6（3×3 WF），AEC-Q100

适合传感器 ADC、局部控制电路以及对纹波敏感的后级负载。更轻载低噪声可看 LDK130（约 300 mA，典型压差约 100 mV @ 100 mA）。

经验上，电池直连 LDO 看 AMR、热与 Iq；后级 LDO 看噪声、PSRR 与压差。不要用一颗“万用 LDO”同时扛抛负载和给高精度 ADC 供电。

---

06 电流检测：48V 共模与电机低边采样

电流检测最容易犯的错误是只看增益，不看共模范围。对 48V 网络和电机驱动，共模窗口往往比静态母线电压更关键——开关瞬态、PWM 边沿和布局寄生都会把电压顶得更高。

高边、宽共模：TSC240

• 共模电压约 −4 V 至 +100 V（独立于供电）
• 双向检测；固定增益 20 V/V
• 失调约 ±20 μV（max）；失调漂移约 150 nV/°C（max）
• CMR 最小约 100 dB；增益误差约 0.2%（max）
• 增强 PWM 抑制；供电 2.7–5.5 V

公开特性曲线会给出 Vicm = 12 V 与 Vicm = 48 V 等条件下的失调行为，说明该器件族按覆盖 48V 网络共模来设计，而不只是 12V 车身电子。同系列还有 TSC202x（增益 20/50/100）、TSC201x（共模约 −20–70 V）等。

低边、高带宽：TSC1801

• 低边双向，固定增益 20 V/V
• 总输出误差 < 0.5%；失调约 ±200 μV（max）；增益误差约 0.1%（max）
• 带宽约 2.1 MHz；供电 2.0–5.5 V；SOT23-6
• 提供功能安全系统设计可用文档（safety capable）

低边方案电路更简单、成本更低；高边方案可检测负载侧断线 / 对地短路，但共模必须盖住 48V 母线尖峰。

简单说：高边看共模，低边看带宽和地噪声。电机相电流采样还要额外核对 PWM 抑制，否则很容易把开关尖峰误判成过流。

---

07 信号调理：BMS / OBC 里的运放与比较器

在 BMS、OBC 和传感器采样链里，运放与比较器往往直接决定采样精度和系统稳定性。选型时不能只看 Vos，还要结合带宽、供电范围、偏置电流、输出摆幅和温漂。

超低功耗运放

TSU111IY / TSU112IY：典型约 920 nA/通道，Vos max 约 150 μV @ 25°C，GBP 约 9 kHz，1.5–5.5 V，轨到轨 IO。适合传感器、BMS、无线充和 OBC 辅助采样等长待机场景。

高精度零漂运放

• TSZ901：Vos max 约 5 μV @ 25°C，全温约 8 μV，GBP 约 10 MHz，约 1.5 mA @ 5 V
• TSB181/2：Vos max 约 20 μV，4–36 V，GBP 约 3 MHz，轨到轨输出
• 高温档 TSZ181H/H1 等可扩展到 150/175°C 工况

适合 ADC 缓冲、桥式传感器和基准放大链路。

大电流输出运放

TSB582：双通道各约 200 mA，4–36 V，GBP 约 3.1 MHz，内置限流与热关断，可并联或 BTL 直接驱小负载。

高速比较器

TS3121 系列：传播延迟约 60 ns，1.7–5.5 V；P 版本带上电复位，避免供电爬升时输出不定态。适合快速阈值检测、过流判断和窗口比较。

参数表里的 Vos 只是起点；真正的系统误差还要结合 ADC 位数、分流电阻、温漂和偏置电流一起算。

---

08 封装与质量：可湿侧面不是外观问题

在车规量产里，封装不是外观细节，而是制造可测性和可靠性的组成部分。

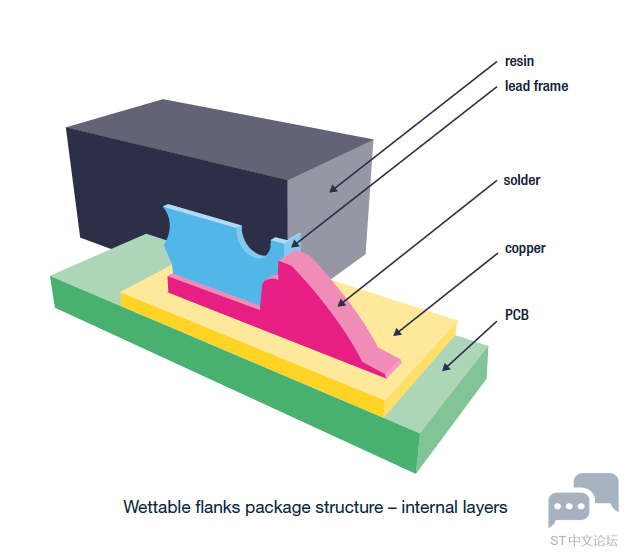

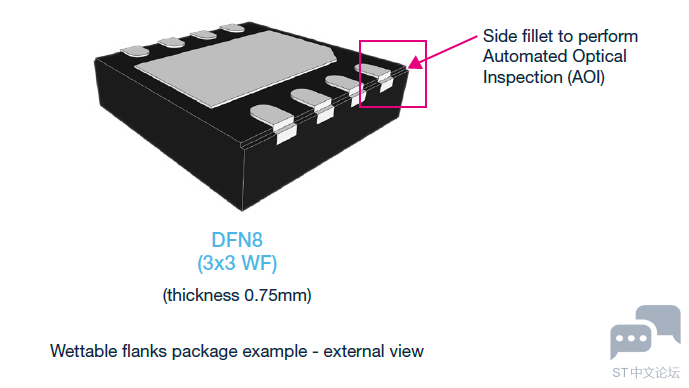

对 QFN / DFN 这类底部焊盘封装，可湿侧面（WF）能在焊后形成可见锡角，便于 AOI 检测焊接质量。公开资料给出的一类可靠性结果是：在 1.0 mm 高 TG FR-4 上，−40–125°C、1 cycle/h，可承受超过 3000 次热循环而不出现焊接开裂（以具体封装与板级设计为准）。

车规产品还常见以下质量要素：

• AEC-Q100
• IATF16949
• 功能安全相关文档支持
• 高覆盖率电测、PAT（Part Average Testing）
• 部分封装的高温测试与结温验证

因此，选型阶段除了电气参数，也应把 WF、AEC-Q100、安全文档、评估板和测试覆盖率 一起纳入门禁。这样比项目后期再换料稳妥得多。

---

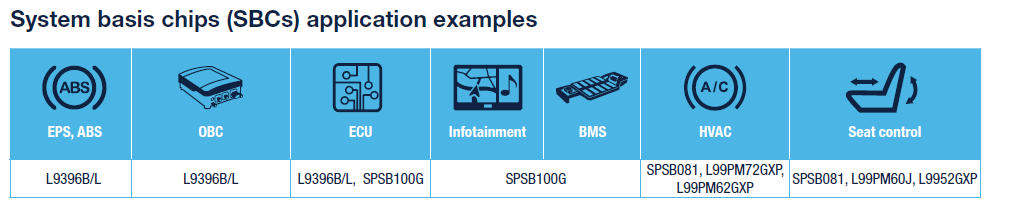

09 按应用快速对照

应用	电源 / SBC 方向	隔离 / 点载	电流与信号
48V / 混动相关 ECU	SPSA068、L9001、L5965	A6983 族电池 Buck	TSC 高边 / 低边 + 精密运放
OBC 控制与辅助	SPSA068、STPM066S、L9396、L9001	A6983I / A6986I 隔离辅助	TSU / TSZ 运放、LDO 后级
BMS	SPSA068、STPM066S、SPSB081 等	隔离采样电源按架构	高边电流检测 + 低温漂运放
牵引逆变器门驱供电	—	A6983I / A6986I	门驱侧电流 / 温度链另案
ADAS	STPM066S、L5965、SPSA068	点载 DCP0606Y 等	比较器与精密运放

开发工具侧可用 eDesignSuite（eds.st.com）做电源拓扑初选、效率和波形估算，并导出 BOM / 仿真模型，再回到台架用评估板（STEVAL-A6983IV1、STEVAL-0606YADJ、STEVAL-SPSA068 等）做 EMC 和热验证。

---
