本文介绍了 《STM32CubeMX2 实战课程》的学习过程，结合 NUCLEO-C562RE 开发板，搭建 STM32CubeMX2 开发环境，通过 VS Code 编译、调试和运行程序。

课程学习

包括

【STM32CubeMX2安装】

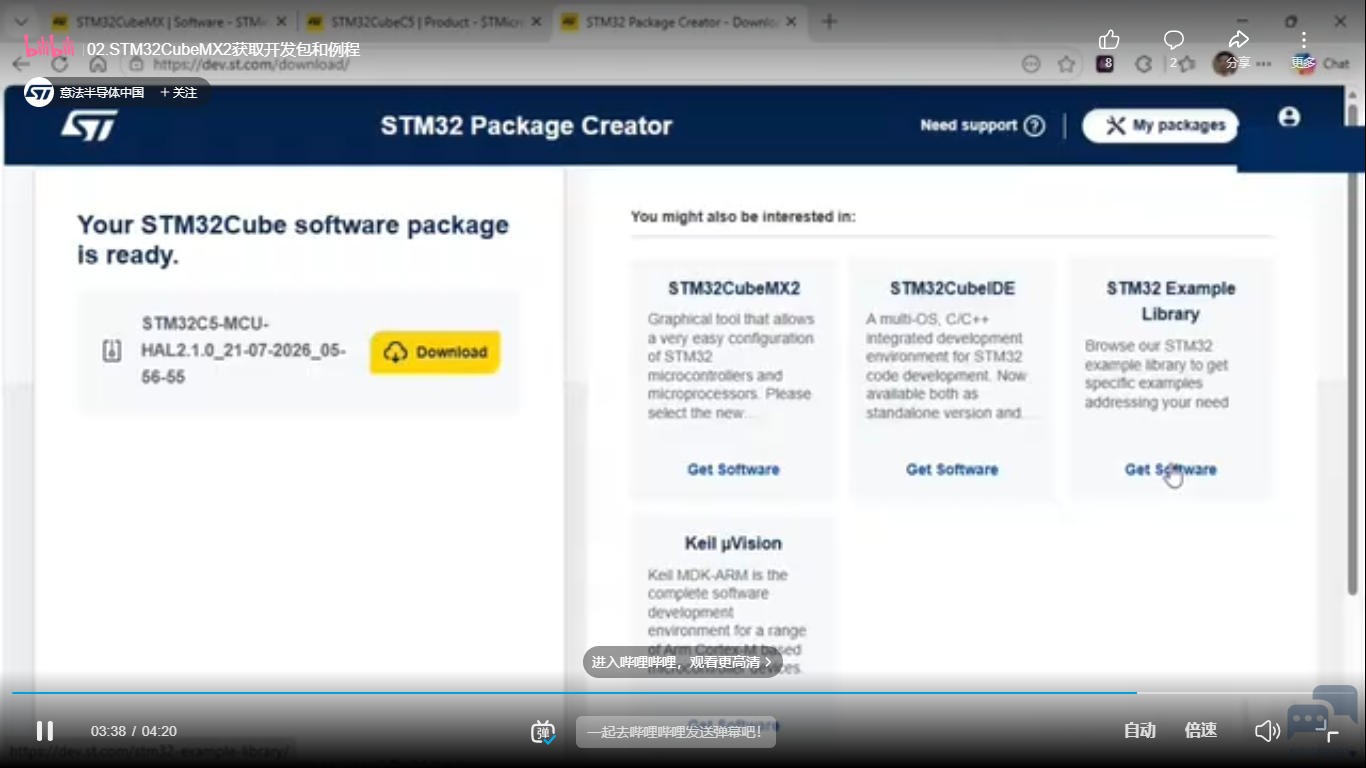

【STM32CubeMX2获取开发包和例程】

【STM32CubeMX2开发GPIO Toggle CMake工程并使用STM32CubeIDE for VS Code打开】

【STM32CubeMX和STM32CubeMX2官方中文入门教程】

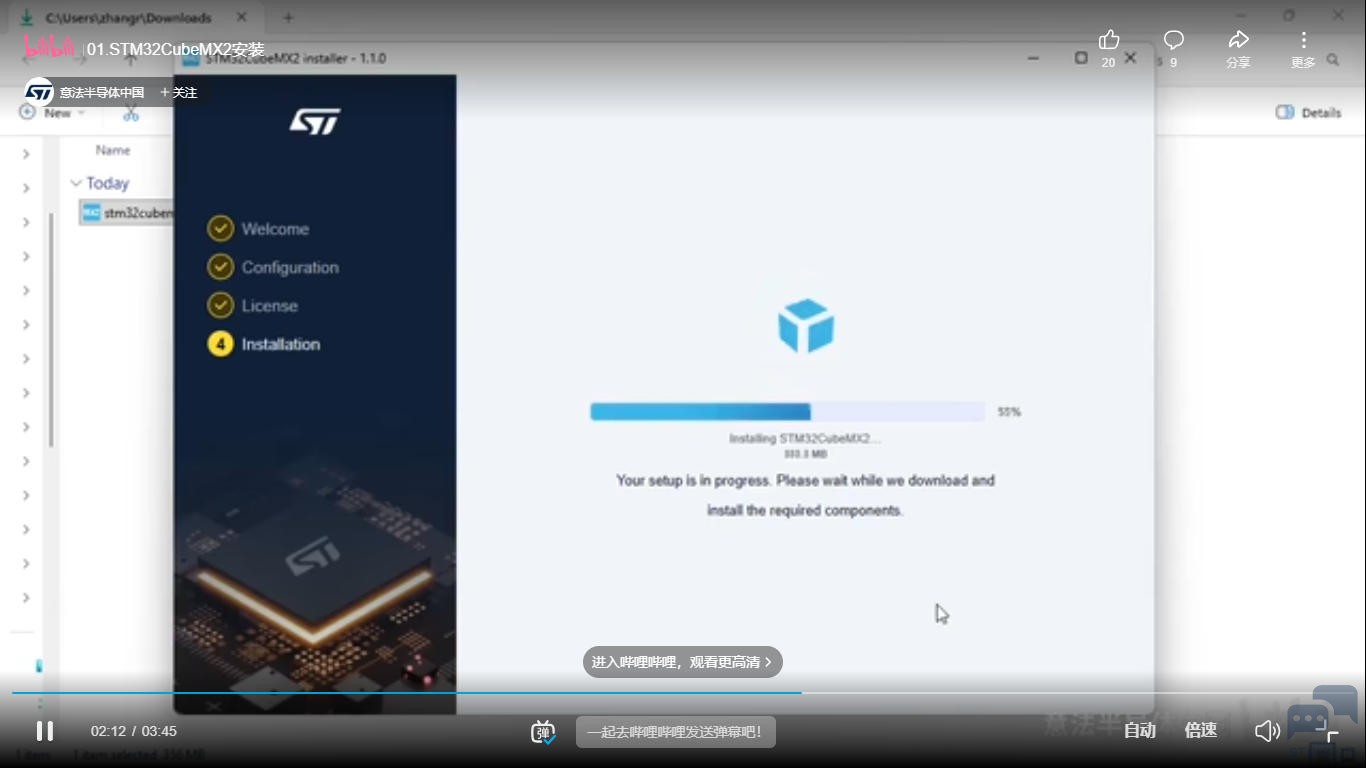

STM32CubeMX2 安装

STM32CubeMX2 开发包例程

STM32CubeMX2 工程 VS Code 编译烧录

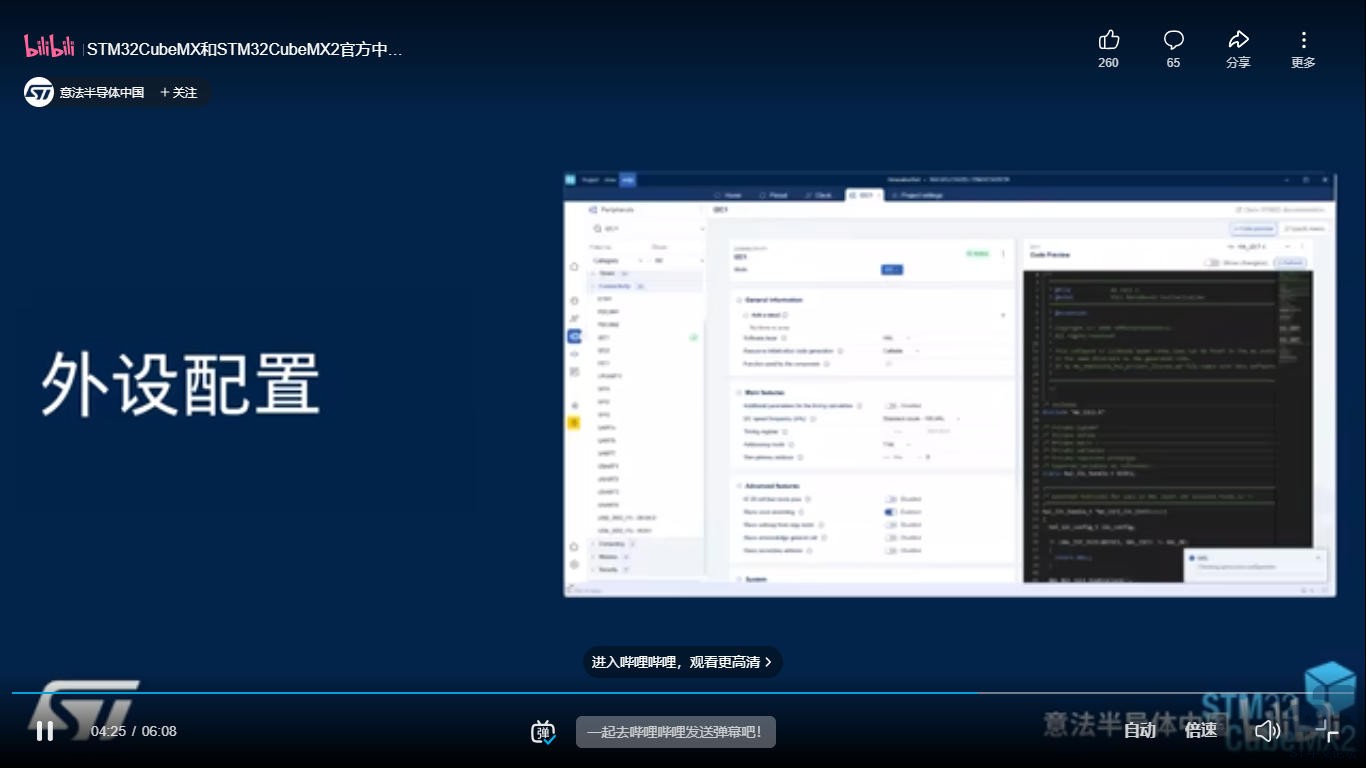

STM32CubeMX2 参数配置

开发板测试

使用 NUCLEO-C562RE 开发板测试，STM32CubeMX2 配置并生成工程，VS Code 编译烧录。

环境搭建

• 下载并安装 STM32CubeMX2 软件；
• 下载并安装 VS Code 软件；
• 安装 STM32CubeIDE for VS Code 插件；

工程测试

使用 STM32CubeMX2 创建工程，导入 VS Code 编译调试工程，上传固件至开发板并运行。

工程创建

• 运行 STM32CubeMX2 软件；
• 选择从开发板创建工程；
• 选择目标开发板 NUCLEO-C562RE ；
• 等待相关库文件及配置下载，点击启动工程；

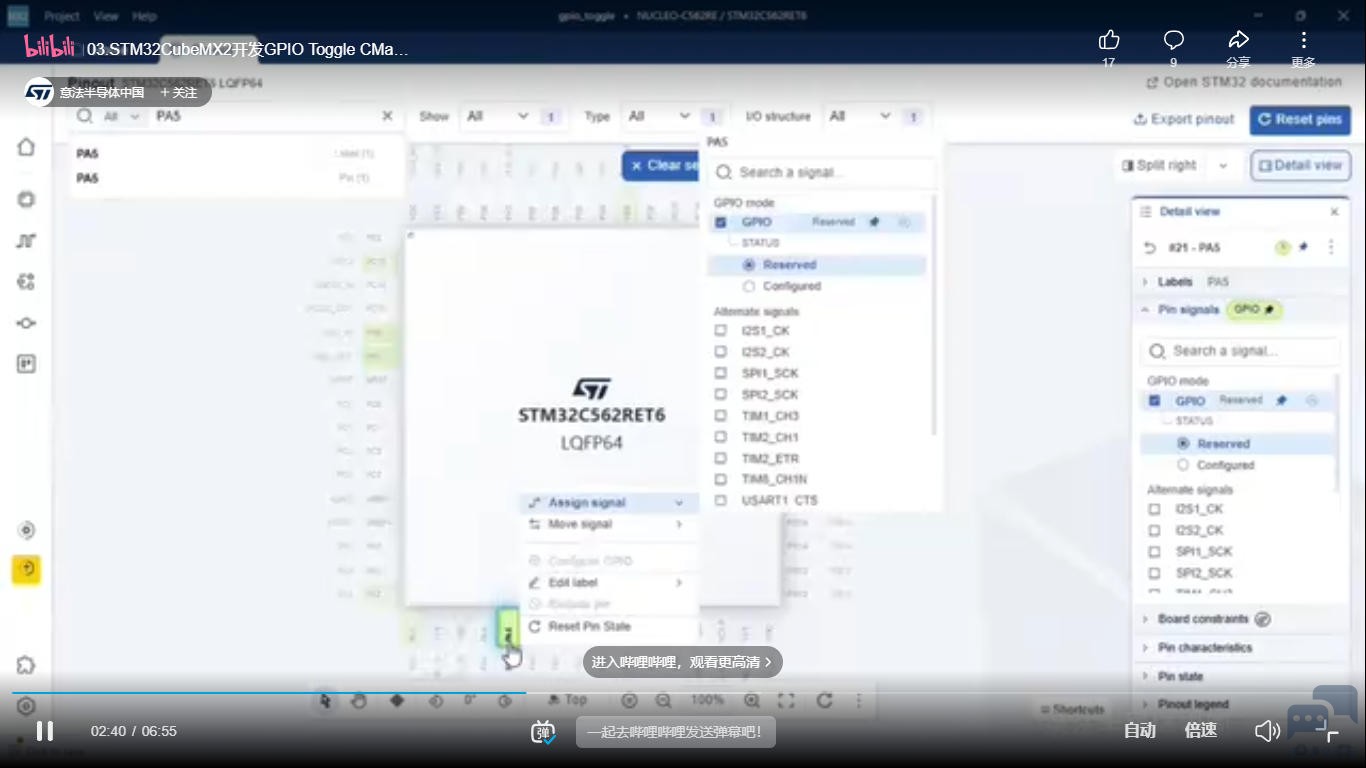

• 进入引脚配置界面，根据原理图，将板载 LED 引脚对应的 PA5 配置为输出模式，初始为高电平；
• 点击左侧 Clock 按钮，进入时钟树配置界面，可点击右上角 Resolve 按钮自动修复问题；
• 点击 Parts 按钮，进入模块配置界面，激活板载 LED 和按钮，或增加新的外设；
• 进入 Pinout 界面，将 PA5 配置为输出模式，PC13 配置为输入模式；
• 进入 Parts 界面，配置 LED（PA5） 和 Button（PC13） 对应的 GPIO 引脚；
• 点击左下角 Save 按钮，保存工程配置；
• 点击左侧黄色按钮，生成 CMake 格式的 IDE 工程；
• 待生成工程后，右下角消息提示显示工程所在文件夹，获取目标路径；

工程代码

运行 VS Code 软件，选择 文件 - 打开文件夹 ，选择工程所在路径文件夹；

打开 main.c 文件，添加如下代码

#include "main.h"

int main(void)
{
  if (mx_system_init() != SYSTEM_OK)
  {
    return (-1);
  }
  else
  {
     while (1) {
       // PA5 connect LD1
       HAL_GPIO_TogglePin(HAL_GPIOA, HAL_GPIO_PIN_5);
       HAL_Delay(300);
   }
  }
}

保存代码。

编译运行

• 点击 VS Code 左侧菜单栏的 调试运行 按钮，点击 运行和调试 按钮，调试器选择 ST-LINK ；
• 或点击创建 launch.json 调试文件，选择 ST-LINK，默认配置保存；
• 点击运行按钮，自动编译工程并进入调试状态，点击条状悬浮窗的运行按钮，开始运行程序；

效果演示

板载 LD1 闪烁；

总结

本文介绍了 《STM32CubeMX2 实战课程》的学习过程，结合 NUCLEO-C562RE 开发板，搭建 STM32CubeMX2 开发环境，通过 VS Code 编译、调试和运行程序，为后续深入研究探索提供参考。
