昨天看到沐紫版主介绍STM32CubeF1发布啦，原帖https://www.stmcu.org.cn/module/forum/thread-600200-1-1.html尝试下了一个，测试了一下，感觉不错，特别记录了过程，供各位参考。
STM32CubeMX 4.6的版本支持stm32f1xx系列芯片，官方下载地址http://www.st.com/web/cn/catalog ... -long-promo_feb2014

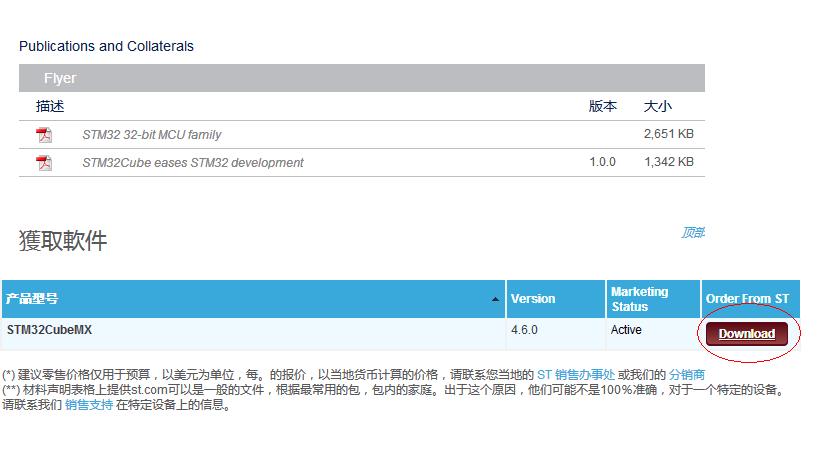

页面拉到最下面，点击红色的download。如图所示

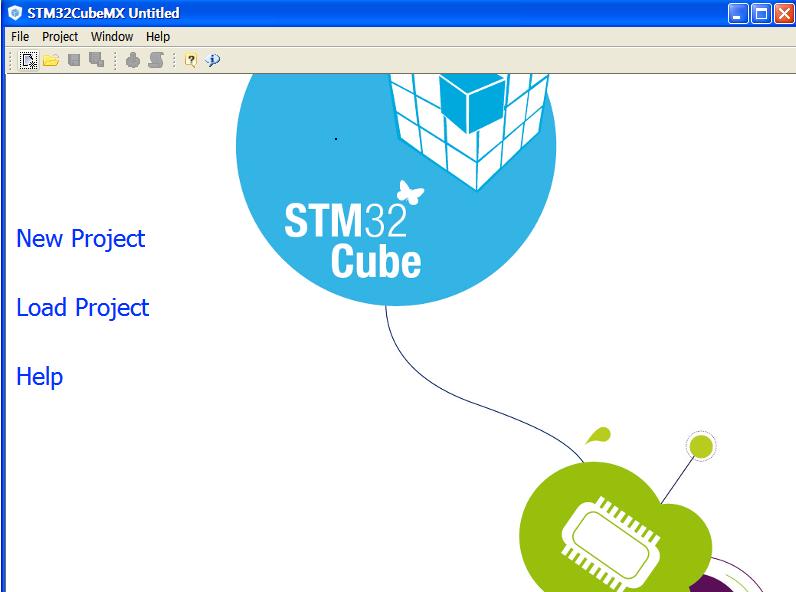

下载之后，一路next安装好以后，打开如下界面看上去还是挺不错。

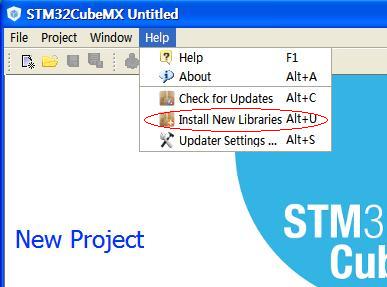

现在还别着急，还需要下载st各系列的库这里我们主要介绍f1xx系列下的使用，所以我们下载安装f1系列的库。

选中stm32f1前面的选择框，并且点下面的install now，经过漫长的等待，终于可以用了，激动中。
我的因为已经安装过了，所以图上选择框显示绿色，下面install now灰色。大家如下图操作即可。

既然下载下来了，我们今天就简单学习一下，看看stm32f1系列使用STM32CubeMX到底怎么样。
话不多说，点灯程序先上。
先用STM32CubeMX建立一个新项目

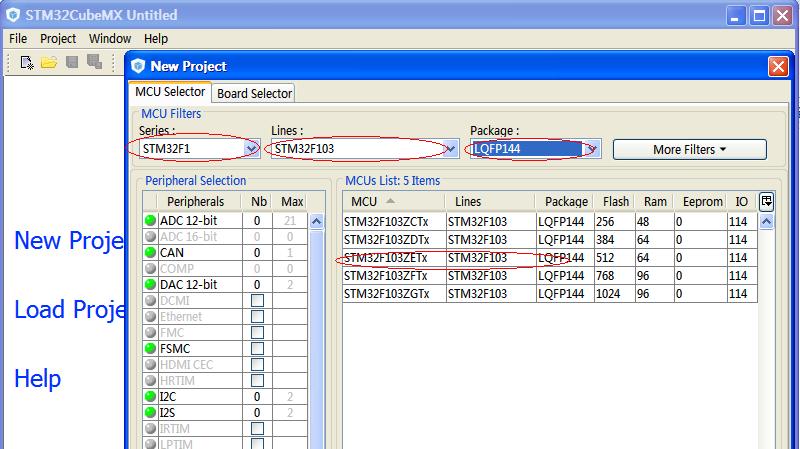

如图所示，我们选择stm32f103zet然后点下面的ok

然后进入如下界面，我的板子上led是pd13和pg14，按键是pe0和pc13，那我们就在右面的图中选择这些引脚并进行设置。

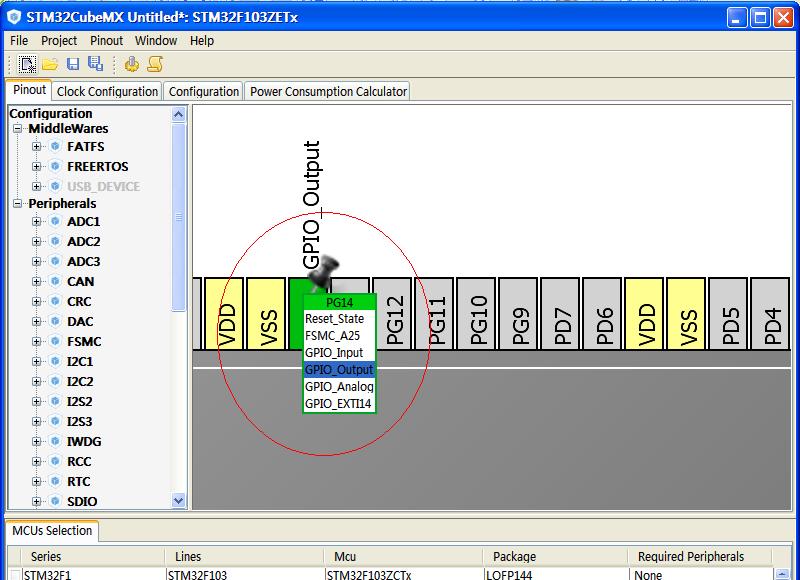

先设置pg14和pd13为GPIO_OUTPUT.

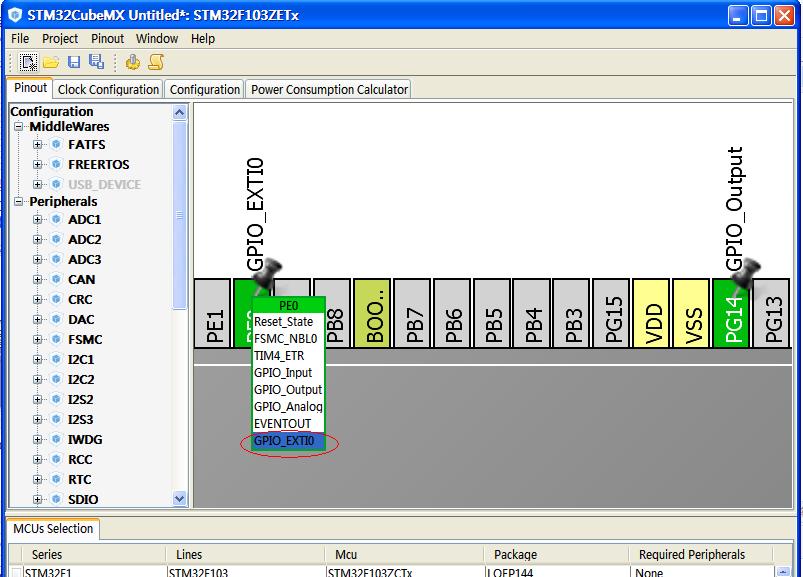

再设置pe0和pc13为GPIO_EXTI0,哦，忘记告诉大家了，我是准备用按键中断控制led开关。

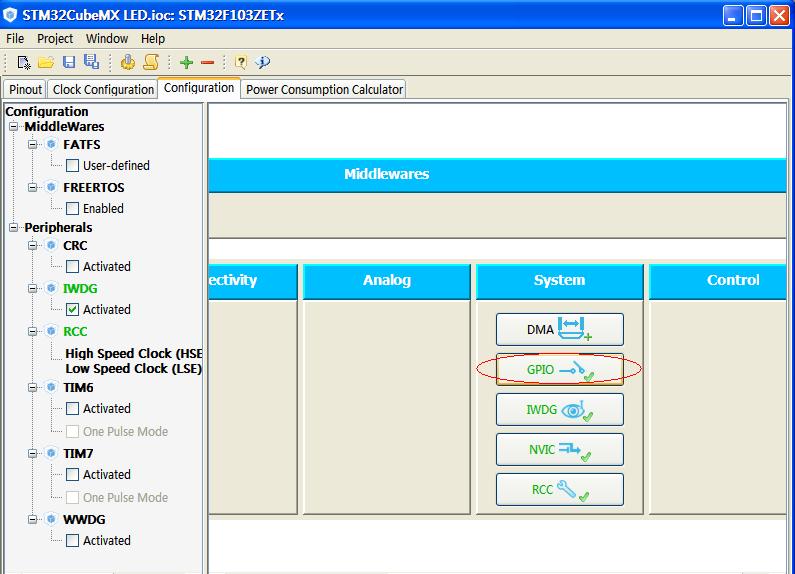

我们还要修改一下两个按键的gpio的参数，以响应中断。

修改一下pe0和pc13的gpio模式为GPIO_MODE_IT_RISING_FALLING。响应中断。

然后我们点configuration设置中断向量等参数，再点nvic。

选中最下面新出来的两个exti中断。然后点ok确定。

暂时我们的点灯程序在STM32CubeMX里的设置就完成了。
下面我们导出设置文件。

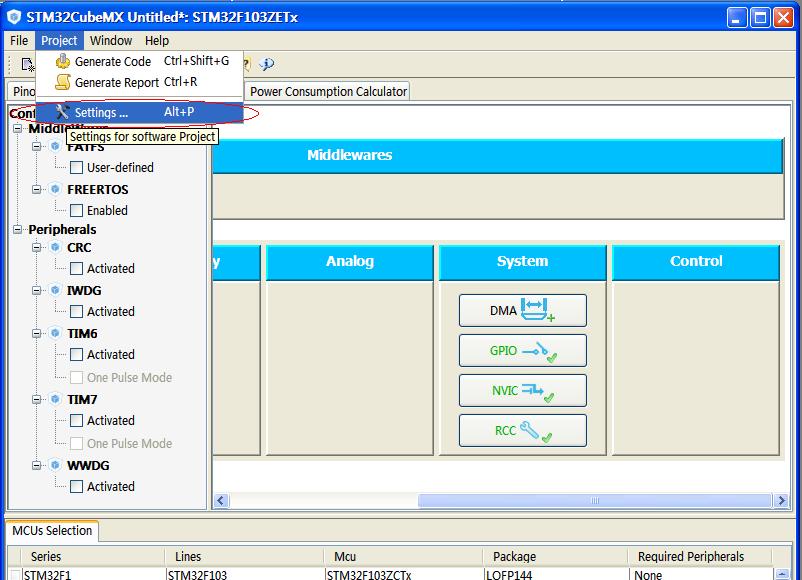

之前必须先设置一下，我们先进入设置点项目-设置

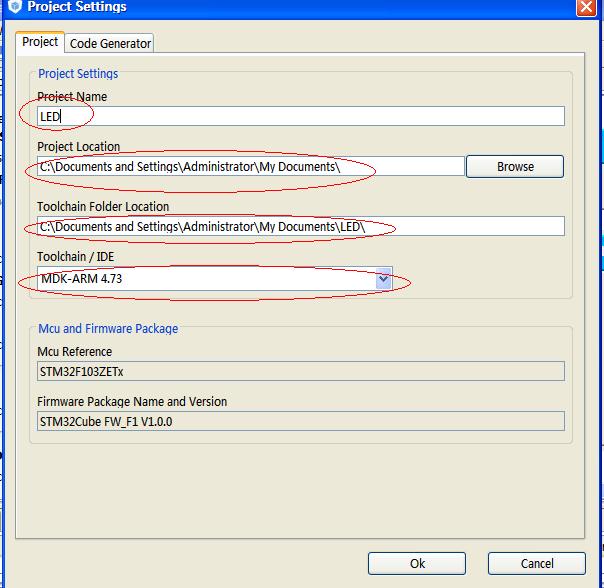

项目名称，项目地址，ide都可以自己设置，我的是如下设置。

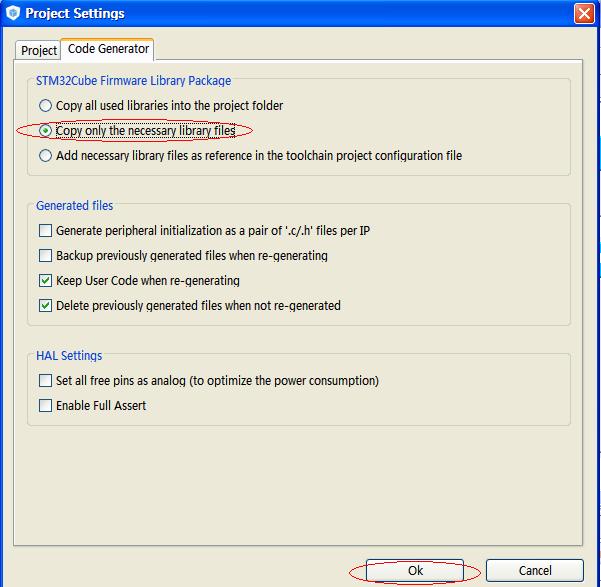

然后别着急退出这个界面，我们还需要设置一下代码生成相关选项，点击ok确定，如下图所示。
这里提醒一下大家千万别点hal setings下面的选项，很容易造成程序无法下载的情况。

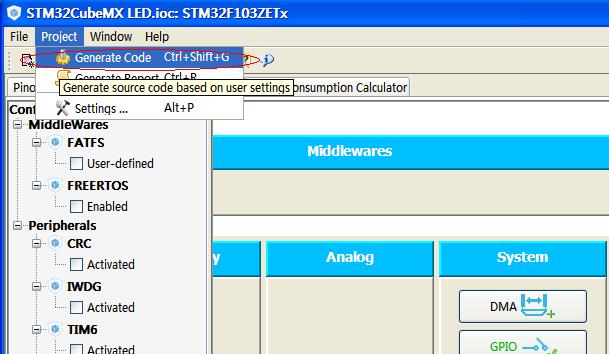

代码生成设置完成以后，我们就可以生成代码了，点项目，代码生成。

代码生成速度不怎么样，得小等一会儿。好了，代码生成完毕，我们选择打开项目。

随着熟悉的界面，我们有来到了久久不能释怀的mdk项目工程。

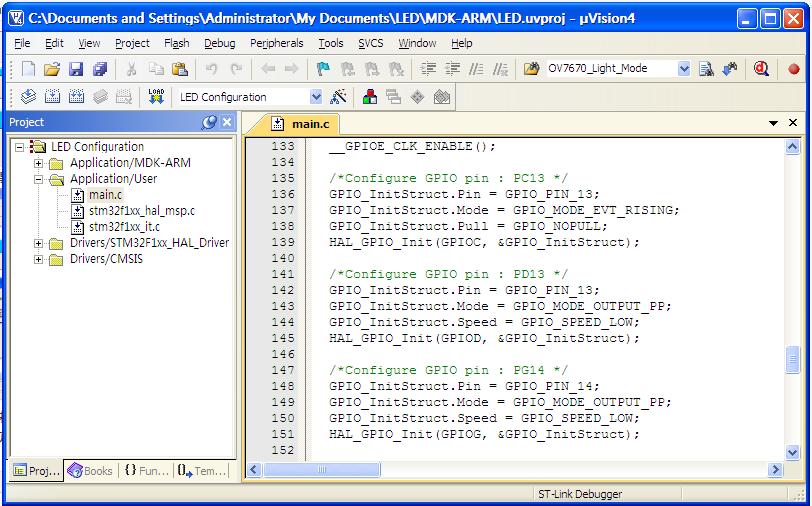

打开项目main.c文件，发现STM32CubeMX已经帮我们做好了基本所有的工作。

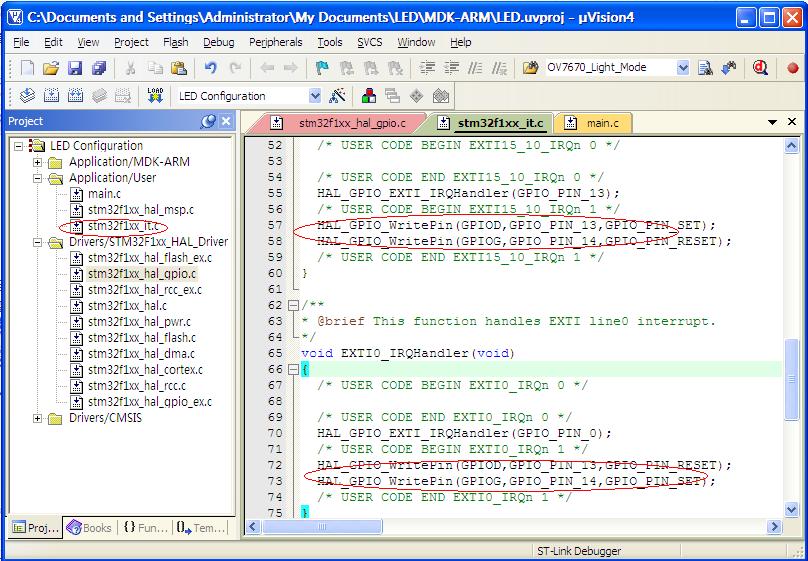

那么现在我们要做什么？我们只需要打开stm32f1xx_it.c,找到void EXTI15_10_IRQHandler(void)和void EXTI0_IRQHandler(void)两个STM32CubeMX帮我们添加好的中断函数，并且加入点灯代码按下pe0时，pd13亮，pg14灭，按下pc13时，pd13灭，pg14亮就行了。
void EXTI15_10_IRQHandler(void){ /* USER CODE BEGIN EXTI15_10_IRQn 0 */ /* USER CODE END EXTI15_10_IRQn 0 */ HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_13); /* USER CODE BEGIN EXTI15_10_IRQn 1 */ HAL_GPIO_WritePin(GPIOD,GPIO_PIN_13,GPIO_PIN_SET); HAL_GPIO_WritePin(GPIOG,GPIO_PIN_14,GPIO_PIN_RESET); /* USER CODE END EXTI15_10_IRQn 1 */}/*** @brief This function handles EXTI line0 interrupt.*/void EXTI0_IRQHandler(void){ /* USER CODE BEGIN EXTI0_IRQn 0 */ /* USER CODE END EXTI0_IRQn 0 */ HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_0); /* USER CODE BEGIN EXTI0_IRQn 1 */ HAL_GPIO_WritePin(GPIOD,GPIO_PIN_13,GPIO_PIN_RESET); HAL_GPIO_WritePin(GPIOG,GPIO_PIN_14,GPIO_PIN_SET); /* USER CODE END EXTI0_IRQn 1 */}
