% }  \6 T0 X! K) [# O  l* n  wSTM32CubeMX 升级到了 V6.13.0 ，与此同时 STM32Cube_FW_H7 也升级到了 V1.12.0 ，在时钟获取数组的定义中出现了问题，造成的问题现象是串口输出内容乱码，经过和 V6.12.1+ STM32Cube_FW_H7_V1.11.2 生成的代码对比，发现是时钟获取函数的数组出现的问题，修改之后即可正常。
# g  e: g6 c+ s
9 V; j/ g, |! v
( Z% w; p4 m! C) m& g6 W2 z' G/ S$ t2. 如何复现
; q3 Z/ c: {( I( a# S+ v' q在 ST 官网上下载 STM32CubeMX 6.13.0 链接：Here，选择器件型号为 STM32H743ZIT6，使能 USART3 这个外设，选择使用 STM32Cube_FW_H7_V1.12.0 库来生成代码之后，串口打印出来的内容就是乱码。
5 g% ?" N. K6 J3 g

时钟配置如下图 1 所示。

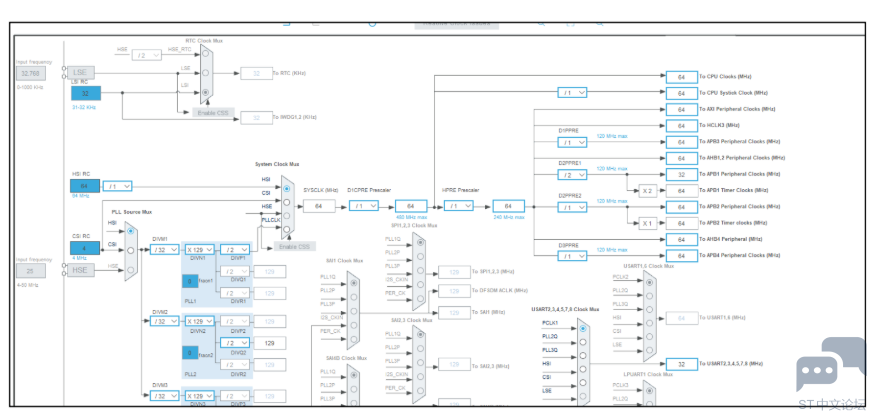

图1. 默认时钟配置

: U" z& {3 K& h* P+ ?# M

2.1. 代码分析
首先，让我们看一下，不同的版本在生成代码中的主要区别，主要是 D1CorePrescTable 这个数组的内容有变化。
+ T5 F. I& n  w8 j2 M9 L  Y3 g

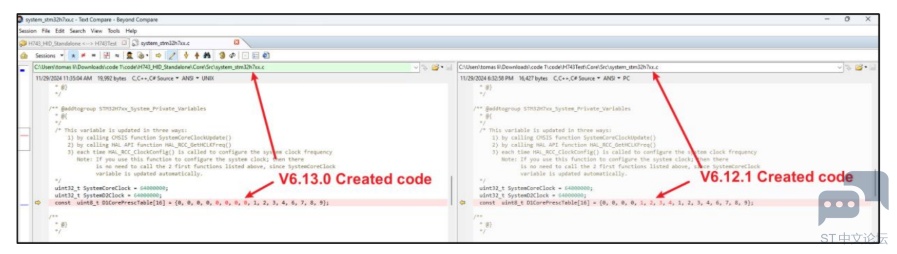

图2. 生成代码对比

( x" O# `- V( g7 \' {+ j3 `) ~+ R! h
2 F5 @/ q( F; f4 r由上图可见，数组 D1CorePrescTable 的【4 : 7】内容由原来的{1,2,3,4}变成了 {0,0,0,0}，那么这个数组是做什么用的，又为什么会对串口有影响呢？让我们来分析一下代码。


0 l" S0 _3 b+ x3 h' F在串口初始化中有如下调用关系：

3 m! E# t) f& W/ e- U) U
MX_USART3_UART_Init()àHAL_UART_Init()àUART_SetConfig()àHAL_RCC_GetPCLK1Freq()

图3. 代码内容

- g1 T9 f4 J4 j0 v6 _由图 3 中的代码，我们可以看到，这里引用了 D1CorePrescTable 的内容，这里是如何引用的呢？其实是比较巧妙的。

+ A( X. w  [* S+ ^( ?
0 e. R( g. O& [我们首先看寄存器中是如何配置的。
( s/ c* G  p1 e) L9 d

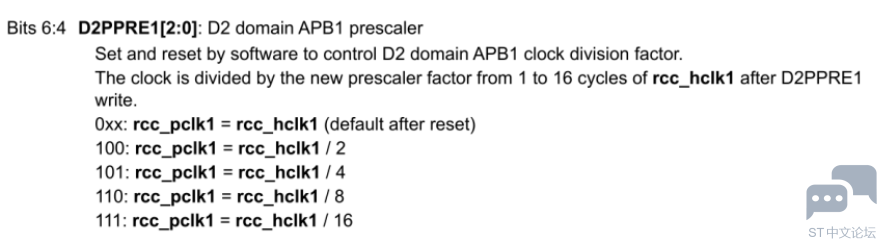

图4. 寄存器描述

: y2 M; h: K4 `* K9 [9 T& R% c
/ y' ?% i8 `& Z4 h寄存器中的 D2PPRE1[2:0]是配置 D2 域中 APB1 的分频系数，默认是 0xx，表示不分频；100 是 1/2 分频；101 是 1/4 分频 ; 以此类推。
1 {/ Q& g; n9 A, Z3 B, h
2 S6 O5 D% Q4 o9 j) e$ D* H" T. h
, U/ e, a3 w$ |! R: y在整个时钟树中的位置如图 5 所示

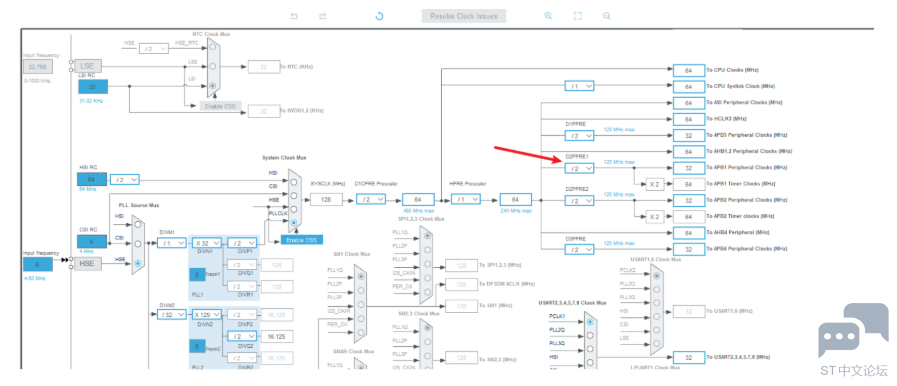

图5. 寄存器在时钟树中位置

+ d# w9 ?* o6 o% S8 x
" Y: M" F, Z- s& T3 q9 Y& c回到代码，我们单独截取其中一句话。
" m1 ]3 L# ]0 h6 d4 d  \

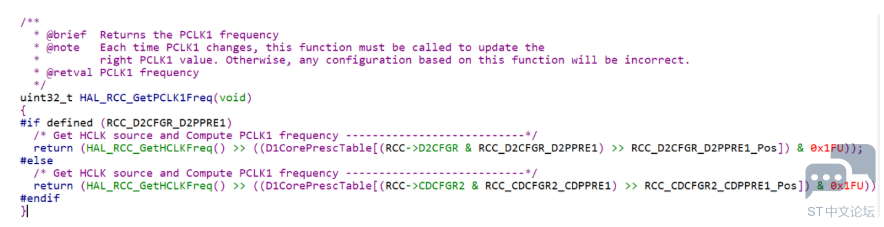

图6. 代码详细内容

; w. g: R6 ?/ U# S

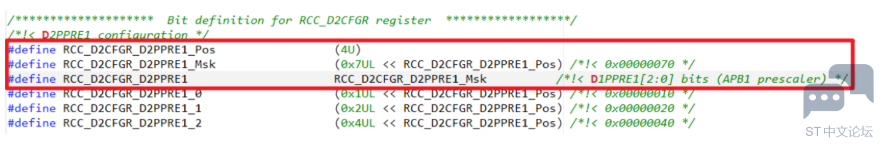

( w& i7 h6 [: o3 n+ Y其中的数值定义如图 7 所示

图7. 代码定义内容

这个地方通过读取寄存器（RCC->D2CFGR 中的 D2PPRE1）的配置，就能得到 APB1总线上的时钟分频参数，其先通过函数 HAL_RCC_GetHCLKFreq()得到系统时钟的频率，再将其进行右移操作（右移 1 位代表除以 2）。具体右移多少位就是通过查找 D1CorePrescTable 这个表来决定的。
1 q: V4 G; ^6 b) l& n
$ d* F( k" d. s9 k; |1 t
# o$ ^4 ]  X- G6 Z9 K" n9 B比如，这里如果是 1/2 分频，那么 RCC->D2CFGR & RCC_D2CFGR_D2PPRE1) >> RCC_D2CFGR_D2PPRE1_Pos 得到的结果就是 0b100，再和 0x1FU 进行“与操作”得到也是 0b100，即十进制的 4。通过正确的 D1CorePrescTable 表格，即可得到 D1CorePrescTable【4】=1，（注意数组是从 0 开始的）那么就是系统时钟进行右移 1 位的操作，得到除以 2 的效果。
3 Q. l( s7 ?0 ?( ^& h1 }2 J5 R
* ~( k) e8 E* \0 Z9 Q# X
正确数组：const uint8_t D1CorePrescTable[16] = {0, 0, 0, 0, 1, 2, 3, 4, 1, 2, 3, 4, 6, 7, 8, 9};

: K) x6 B: {$ i4 Y; t. E* ~
错误数组：const uint8_t D1CorePrescTable[16] = {0, 0, 0, 0, 0, 0, 0, 0, 1, 2, 3, 4, 6, 7, 8, 9};

0 r" ~9 }6 t! \/ V$ o
  `  P6 e& |. s但是如果是错误的数组，查到的就是 D1CorePrescTable【4】=0，这是不需要右移的，就是没有经过 1/2 分频，显然是不对正确的。
8 `& j  a1 q: b. D) P- Q' y2 D. S

! `5 h( v, w+ I, b+ W这里还有个小问题：如果在 APB1 的时钟是没有经过分频的，那么 RCC->D2CFGR & RCC_D2CFGR_D2PPRE1) >> RCC_D2CFGR_D2PPRE1_Pos 得到的结果就总是小于 4 的（即 0xx，具体参见图 4），查表得到的结果就都是 0，也是没有问题的。但是1/2,1/4,1/8,1/16 这些分频系数都会出现计算错误，所以正确的方式就是手动修改这个参数即可解决问题。
& a. D) o, K( g. A& S& o& S) `

3. 解决问题
: t: O/ }9 b$ k3 p4 l手动修改 system_stm32h7xx.c 中的数组 D1CorePrescTable 中的【4 :7】中数据即可。
* ~) u; n+ L" `  i
5 G" \8 ?7 E, f8 X5 A9 D( e
- S, z( N; I" R! V% `* P正确：const uint8_t D1CorePrescTable[16] = {0, 0, 0, 0, 1, 2, 3, 4, 1, 2, 3, 4, 6, 7, 8, 9};
( V" L* Y; Y* W
2 t  \1 F4 @5 y
同时，提交 bugzilla ：197431 （此号码为 ST 内部使用，外部用户无法访问）。

/ V$ F! J4 u. i4 J
4. 小结
这个问题，主要是来自时钟计算所需要的表格出错，造成串口波特率计算出来的结果错误。本文简要分析了数组在查表的方式进行的对应运算关系，并对错误范围做出了解释，未来遇到类似的问题都可以使用此方式进行分析。
————————————————
