STM32实现的游戏手柄,具鼠标,键盘,手柄,摄像头功能

[复制链接]
alanan 发布时间:2015-11-4 14:43
资料来源:电路城
# X9 e+ d! s* L0 f% H9 g# j& N
& E. K/ F7 f: Y4 O0 f4 s该设计分享的是基于STM32设计的多功能多功能游戏手柄。该多功能游戏手柄电路涉及到的芯片包括:STM32F103C8T6,MMA7260,PAM3101DBA330,SSD1306等。硬件组成:STM32电路板和手柄电路板两部分。

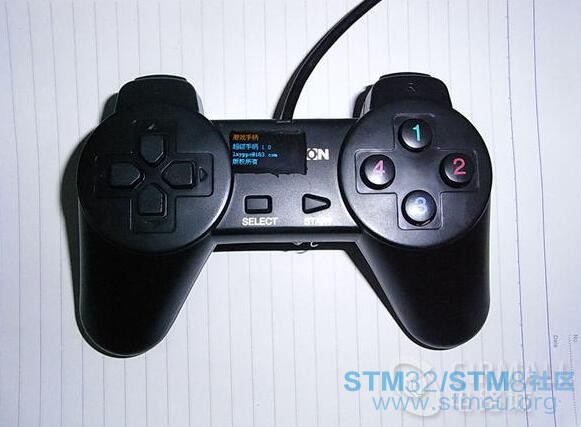

- j( `$ A; n. ~: X实物效果图如下:) }7 Q6 S4 Q: U. w4 g. x3 z, x
; Y7 [3 q( j% U! o% }% T  n接在电脑上的效果鼠标,键盘,手柄,摄像头,一个都不能少。
9 j" K3 k" i$ }- O$ R* l$ L9 a

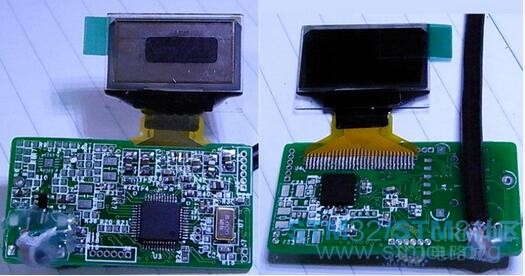

; V- w9 x2 U! m/ C# }+ |5 UTM32电路板焊好后,由于直接使用USB供电,因此不用焊接电源管理芯片以及他们的外围器件。0R的电阻用的是一些元件引脚。% |9 \& v$ I# a6 p0 u
9 r2 J4 f  B2 x2 A% x+ X$ a1 G由于没有用BQ24073,C7用一个0R电阻代替,VBUS直接接在V4v4上,通过DCDC给芯片和OLED屏供电。没有用到的外围器件焊盘都用飞线引出来,以便接在手柄的焊盘上。

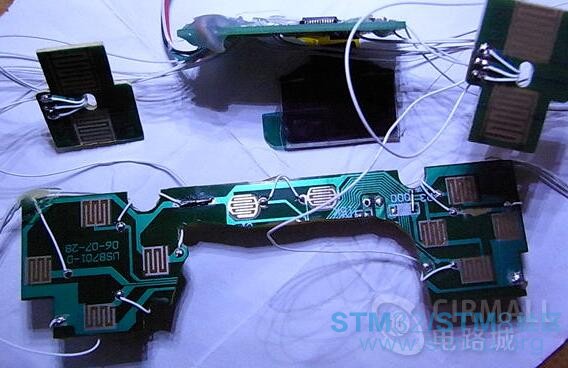

8 U  H: d  ^  v0 s% w# ]& K: M+ B# d 游戏手柄PCB图(2).jpg

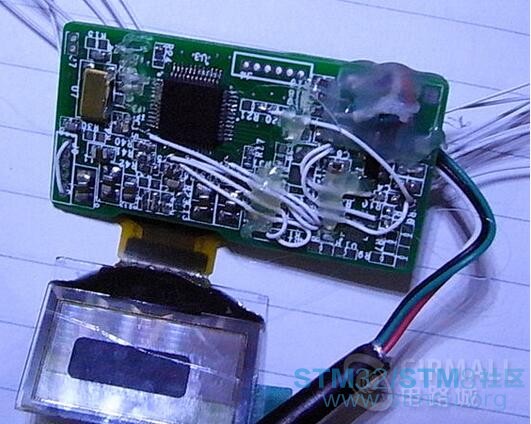

) ^# k' }! y% x4 Z用飞线把STM32电路板和手柄电路板连起来7 C/ }0 q, _& N
9 k$ N6 ]9 S% V5 J, ]$ g  a

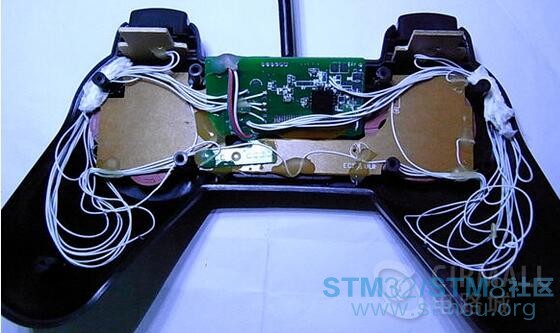

5 `; r. f8 I% m8 g& t 游戏手柄PCB图(4).jpg . }: E/ a* s1 i( P4 M6 I) Z
多功能游戏手柄电路+源代码+视频演示至电路城查看下载:多功能游戏手柄设计(电路+源代码+视频演示): I% a$ Q# [4 g" T' }/ v/ u
