STM32 USB虚拟串口与Andriod手机连接实验，ok啦

[复制链接]

manwjh 发布时间：2016-1-20 09:20

技术帖
文章封面:	-
文章简介:	-

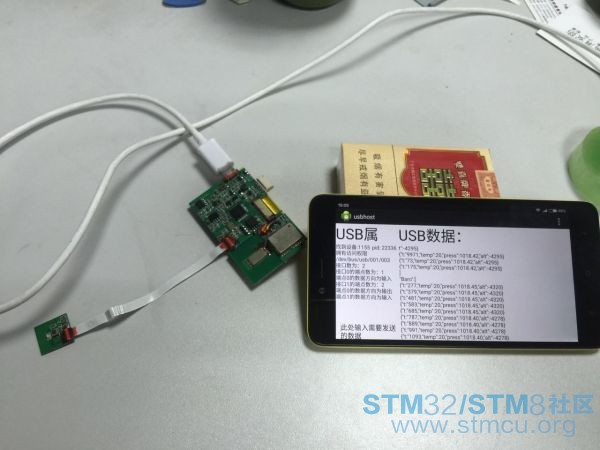

这个案子是我基于自己设计的QST系统完成的案子，总是想着怎么和Andriod手机相连。尝试用usb虚拟串口连接，终于通了。
硬件：手头一个现成的带各种传感器的板子（bmp280,bma250,hmc5883,gps)+STM32F103
软件：基于自己设计的qst软件系统＋USB虚拟串口驱动。

＊居然可以热插拔usb，连上手机的otg线。这里要感谢usbhost的开发者，网上几乎找不到andriod手机连接虚拟串口的程序。
＊虚拟串口连接winxp,win10也是可以的。
＊软件还没法开放出来，代码需要整理一下。

项目完成后，大致的效果是，串口不断输出板子上各种传感器的参数，每个传感器的采集数据都带10秒以内的精确到毫秒的时间戳，输出：
气压          (采集速度 5次／秒）
温度          (采集速度 5次／秒）
海拔          (采集速度 5次／秒）
陀螺仪x,y,z (采集速度 ?次／秒）
姿态（倾斜度，俯仰角）(采集速度 5次／秒）
指南角       (采集速度 10次／秒）
gps经纬度    (采集速度 1次／秒）
gps工作状态  (采集速度 1次／秒）

我在想如果usb虚拟串口要跑到什么速度才能满足这种密集的数据输出。

最后写一个pc软件

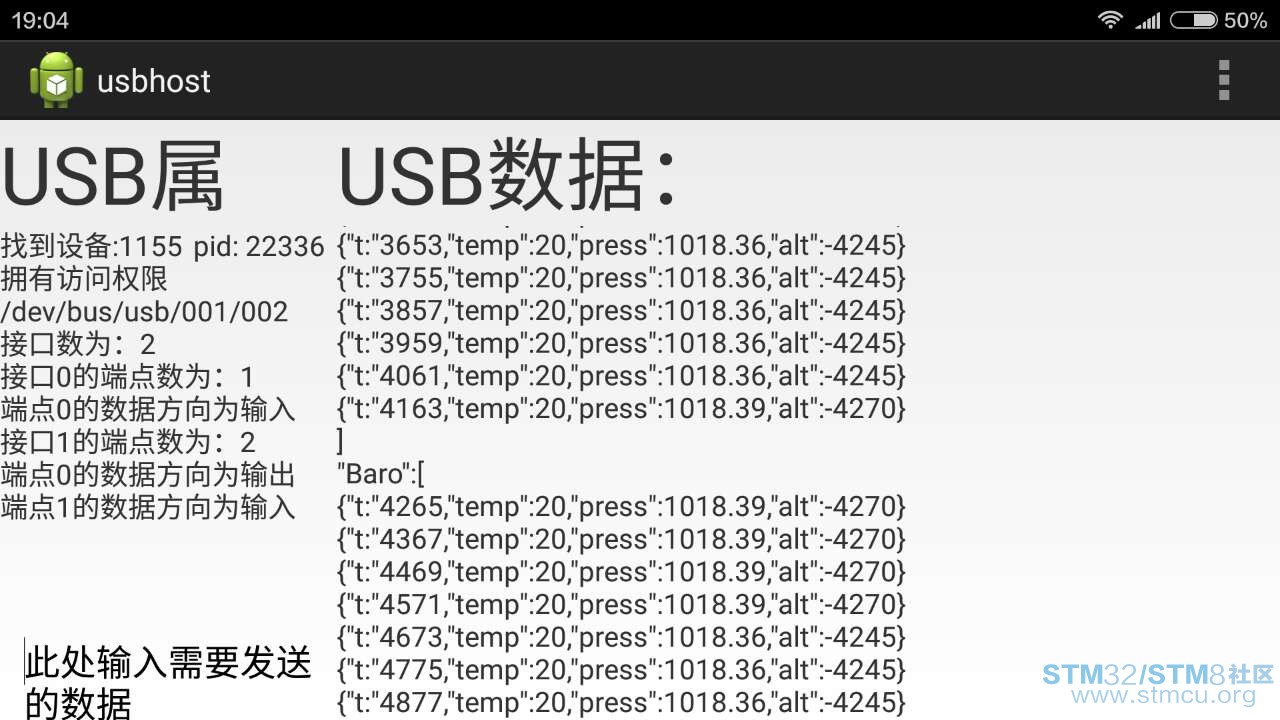

Andriod手机抓到的usb数据。

演示视频

如果无法播放，请点击此处在新窗口打开

赞收藏 13 评论27 发布时间：2016-1-20 09:20

27个回答

zhangxu56726 回答时间：2016-9-7 13:40:38

可以分享下，ST的源代码吗？

赞评论

manwjh 回答时间：2016-1-20 09:21:13

本帖最后由 manwjh 于 2016-1-20 09:30 编辑

Andriod源代码包，在bin目录下可以找到编译好的安装apk。
验证是ok的，手机需要取得root权限。我用的手机是红米note2

Andriod usbhost.rar (1.3 MB, 下载次数: 1005)

2016-1-20 09:22 上传

点击文件名下载附件

顺便show一下我写的qst系统，用户层代码，是不是和Arduino有点像呢？

#include "qst_system.h"

const char S_JSON_BARO_HEAD[]={"\"Baro\":["};
uint32_t t,json_pkg_t;

void setup(void)
{
  ioMode(PB0,OUTPUT);
  usbMode(0,0);
  t =  0;
  json_pkg_t=0;
}

void loop(void)
{
      WEATHER_INFO_TYPE *w = (WEATHER_INFO_TYPE*)qstMessage(&BaroTskInfo);

      if( compSystick(t) ){
      if( ioRead(PB0)==LOW ){
         ioWrite(PB0,HIGH);
         t = msSystick()+10;
      }else{
         ioWrite(PB0,LOW);
               t = msSystick()+990;
}
  }

  //
  if( compSystick(json_pkg_t) ){
      json_pkg_t = msSystick()+1000;
printf("]\r\n%s\r\n",S_JSON_BARO_HEAD);
  }

      if( w->update ){
      printf("{\"t:\"%d,\"temp\":%d,\"press\":%d.%02d,\"alt\":%d}\r\n",w->t%10000,w->temp/100,w->press/100,w->press%100,w->altitude);
      w->update = 0;
      }
}

赞评论

manwjh 回答时间：2016-1-20 09:27:22

本帖最后由 manwjh 于 2016-1-20 09:31 编辑

［飞鸽的qst系统的介绍］
QST是“飞鸽”基于STM32 ARM架构的一个前后台开源系统。
QST的优势
1.基于32位的cortex-m3的ARM
2.采用嵌入式系统常用的KEIL ARM编译和调试环境，调试工具采用应用广泛的ULINK/JLINK JTAG仿真器。
3.分层系统架构(灵活、强大、简单)：ST官方库 模块层 QST系统层用户应用层
4.充分利用ARM本身的中断来进行实时任务处理，设计良好的程序主循环运行频率同样可以达到非常高的调用频率。
