通过STM32CUbeMX建立USB HID的双向通讯实验成功

[复制链接]
anny 发布时间:2017-4-13 15:03
本帖最后由 anny 于 2017-4-13 15:04 编辑

一直懒得去看USB的资料,却又对USB相当好奇,今天就拿块板子做一下USB HID的实验。板子的芯片是STM32F103RCT6 ,使用STM32CUbeMX配置相当简单:

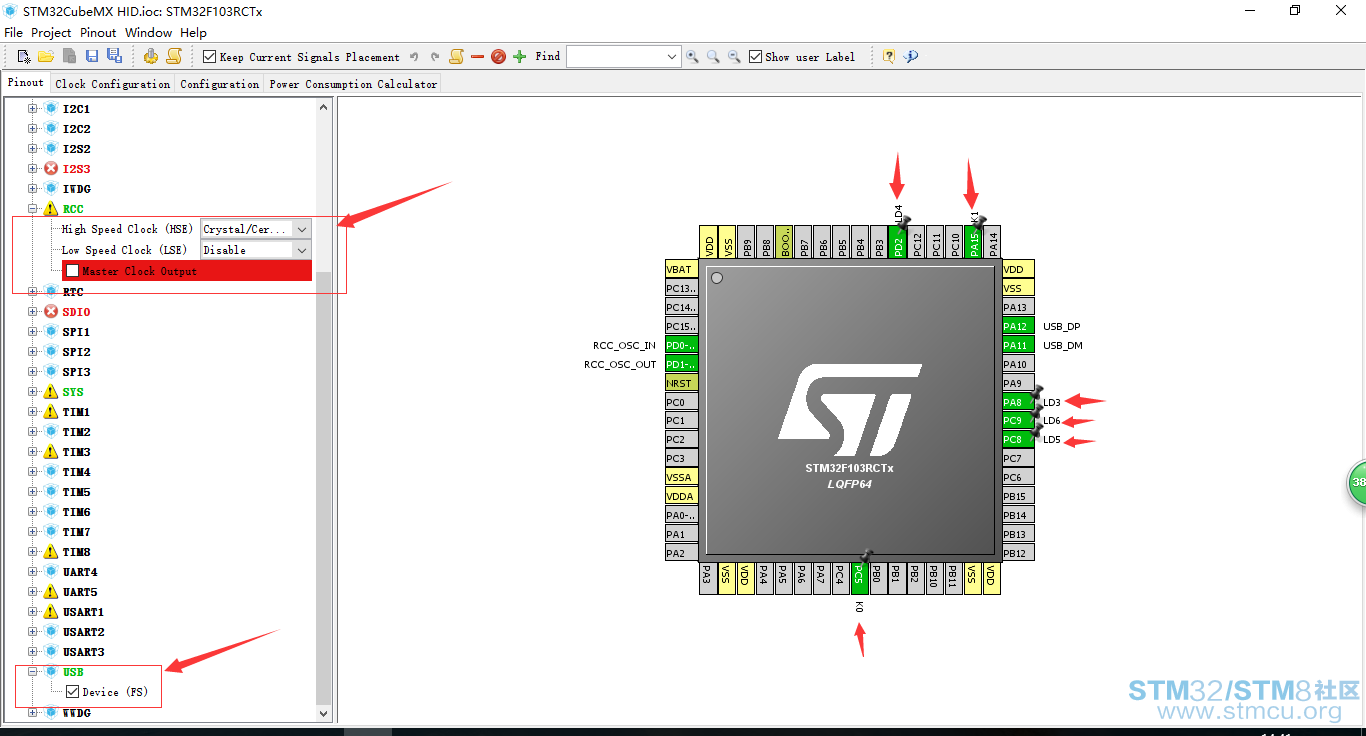

1、配置时钟、USB选项及管脚功能,有二个LED和二个按键

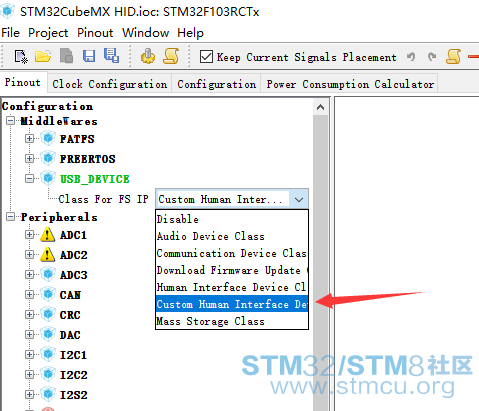

2、选择USB功能为HID

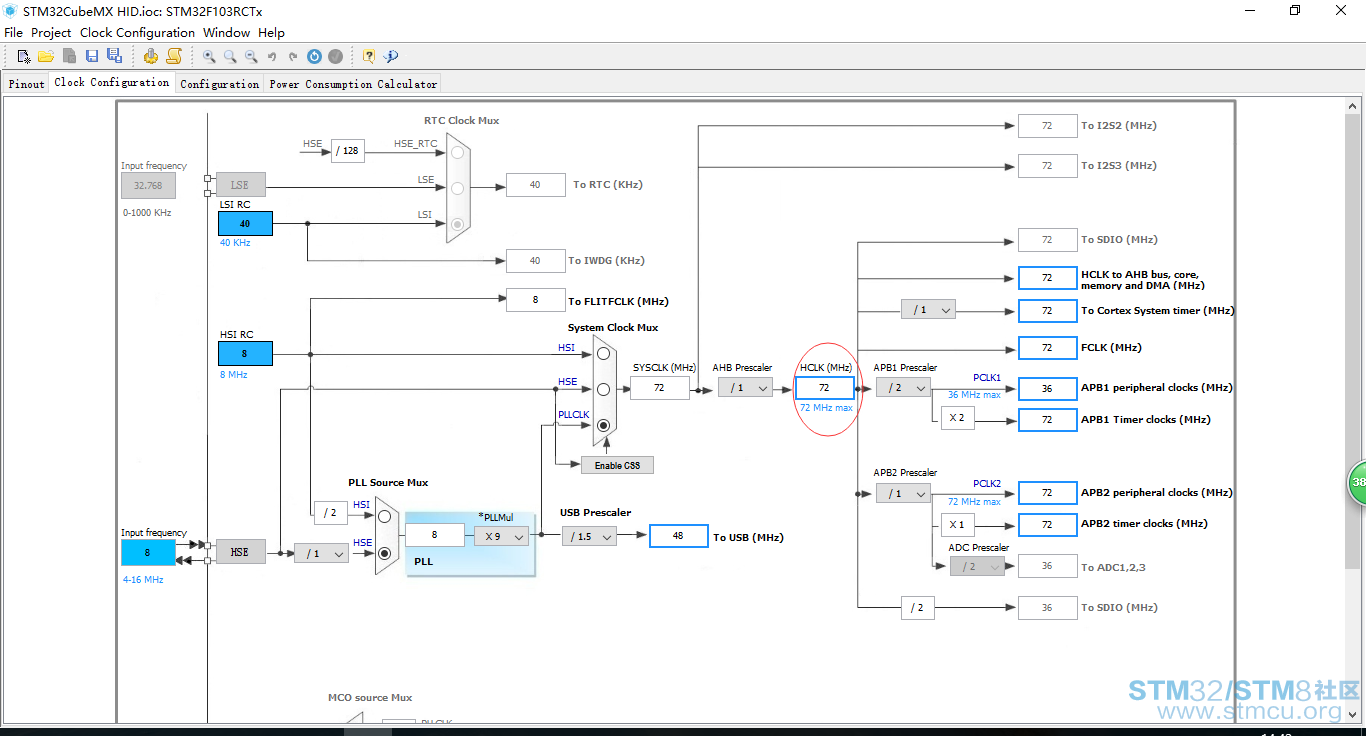

3、配置时钟

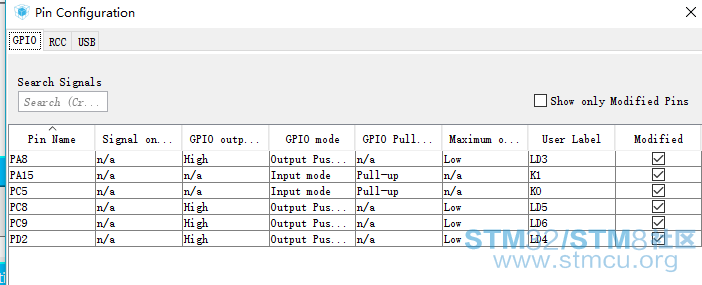

4、配置IO口功能

这样就完成了配置,再生成工程,整个过程不到1分钟。
当然还要在工程里面添加必要的应用程序:

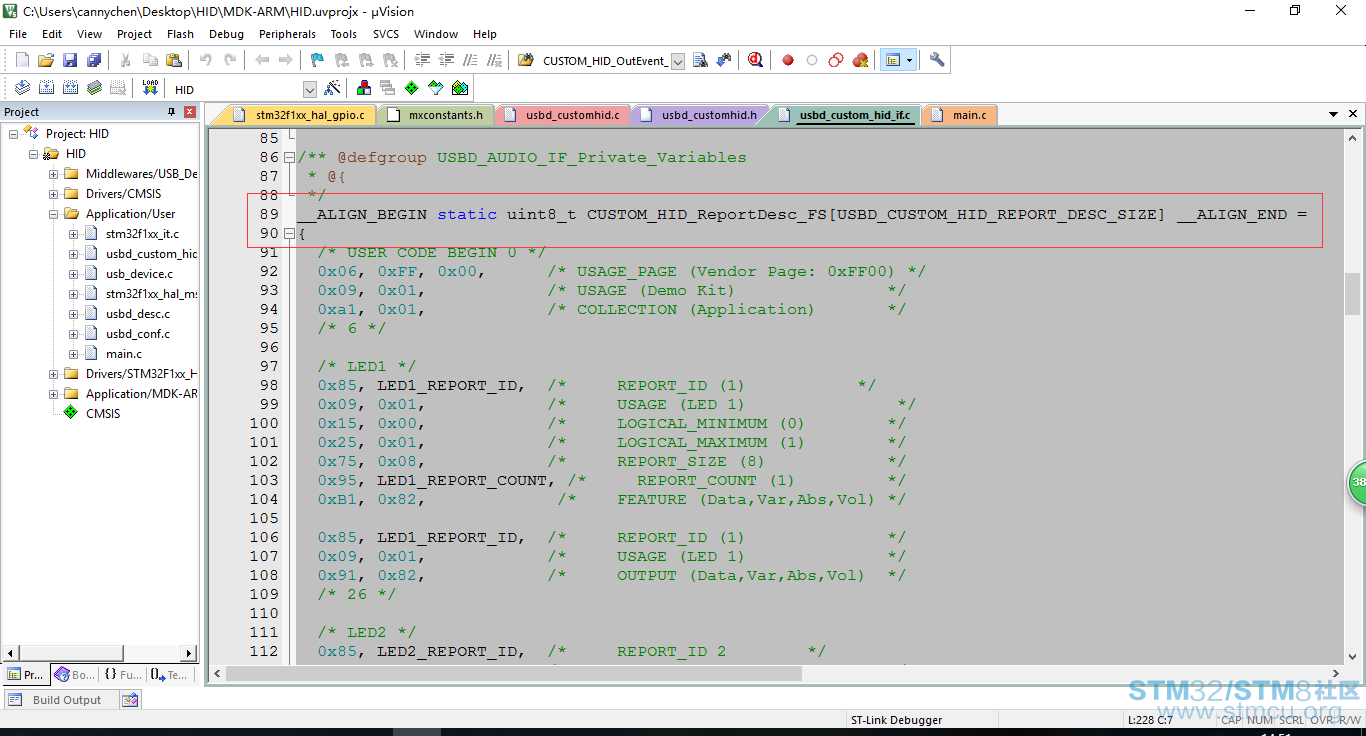

1、在usbd_custom_hid_if.c文件里面的__ALIGN_BEGIN static uint8_t CUSTOM_HID_ReportDesc_FS数组里面添加如下内容:

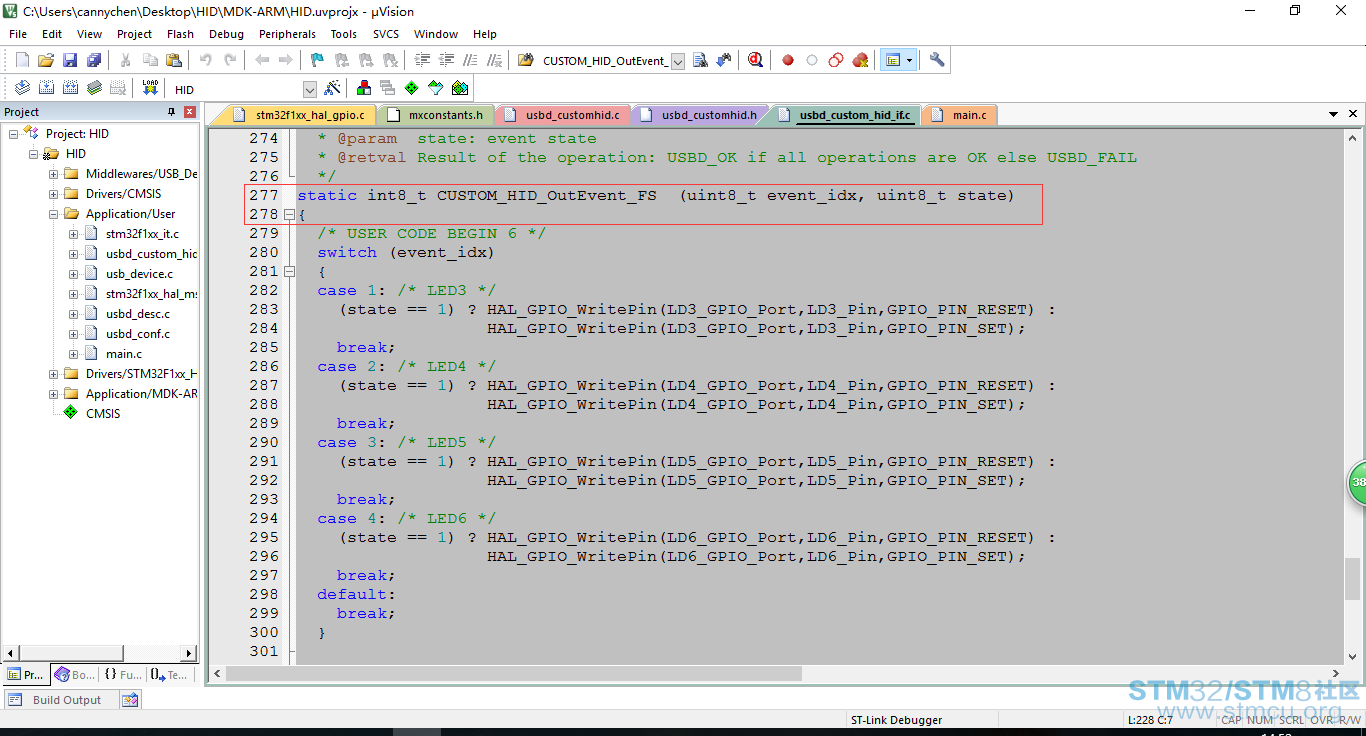

2、在usbd_custom_hid_if.c文件里面的int8_t CUSTOM_HID_OutEvent_FS添加如下程序:

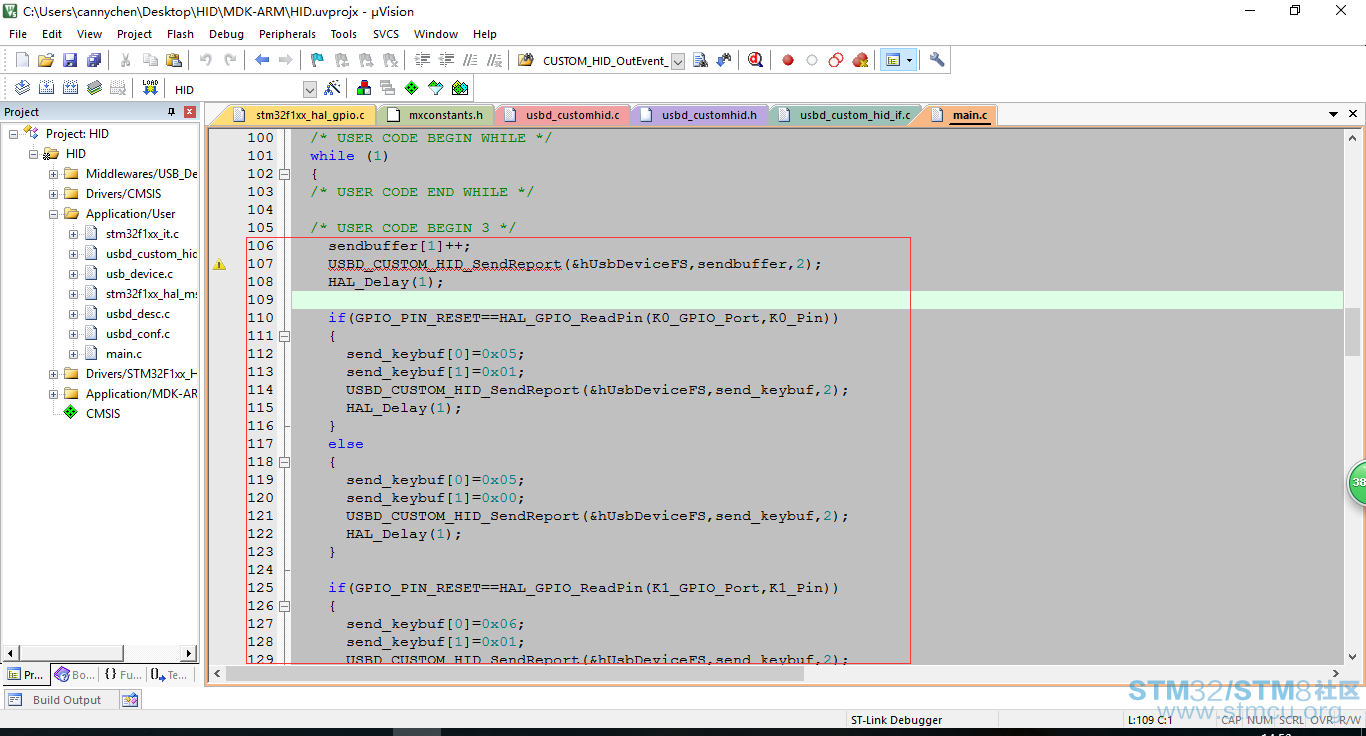

3、在main函数里面添加如下内容:

这样可能有点不明不白,可以参考附件的PDF教程及工程文件,接下来看看效果:

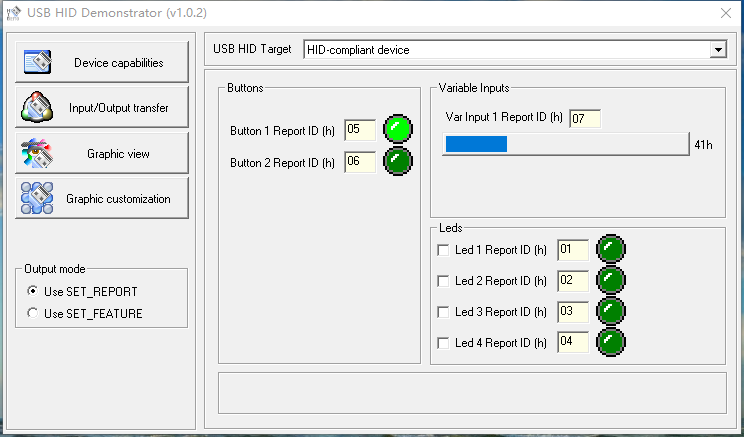

上位机软件:
1、连接图:

2、上位机控制板子上的LED:

3、按键信号反馈给上位机:

附件:
MiniSTM32_HID.zip (12.15 MB, 下载次数: 6419)

评分

参与人数 6 ST金币 +8 收起 理由
ddyyzz123 -1 很给力!
stefy -1 感谢分享
a15815760472 -1 很给力!
gla19930103 -1
子曰好人 + 10 很给力!
努力的人 + 2

查看全部评分

9 收藏 31 评论154 发布时间:2017-4-13 15:03

举报

154个回答
anny 回答时间:2017-7-21 08:26:14
emc_ytm 发表于 2017-7-20 20:59
不错,感谢,
对于报告描述符还是有不明白,

你可以看看这个 STM32的CustomHID的各描述符介绍.zip (2.94 KB, 下载次数: 684)
stmuser 回答时间:2019-2-19 16:38:42
目前正在用STM32F103的USB,准备做个HID设备,用cubeMx生成了一个工程,代码完全不动,可以枚举,但是想修改描述符,找半天没找到怎么修改,除了设备描述符可以简单的修改,其他的都没有找到地方。楼主有什么关于USB库的使用文档没。
zengxuzhong 回答时间:2020-7-24 12:39:58
0x06, 0xFF, 0x00,      /* USAGE_PAGE (Vendor Page: 0xFF00) */

../Src/usbd_custom_hid_if.c(48): error:  #146: too many initializer values  直接复制过来的不知道错在哪?
jackten 回答时间:2017-4-13 16:05:09
楼主   厉害
fengjing500 回答时间:2017-4-14 16:25:09
牛逼了啊
董辰辉 回答时间:2017-6-13 14:19:43
学习下
zhao.zhao 回答时间:2017-6-13 19:27:05
学习了,明天跟楼主做以下看看
hereandy 回答时间:2017-7-18 15:41:44
本帖最后由 hereandy 于 2017-7-18 15:47 编辑

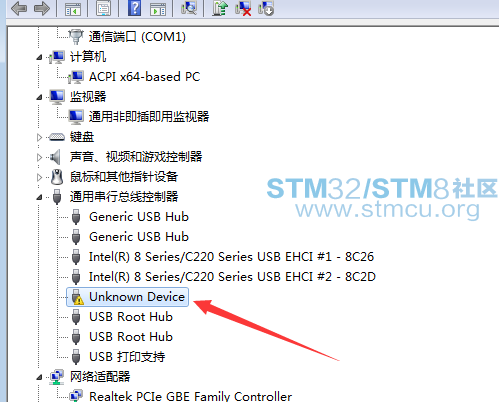

请教下,我用的是STM32F407VETx,也用一样的开发环境及工具,照上面的步骤生成了工程,连接电脑运行后,在设备管理器中提示“unknown device”。
能指点下不?
anny 回答时间:2017-7-19 08:22:16
hereandy 发表于 2017-7-18 15:41
请教下,我用的是STM32F407VETx,也用一样的开发环境及工具,照上面的步骤生成了工程,连接电脑运行后,在设 ...

查一下是不是分频不对
hereandy 回答时间:2017-7-19 10:55:29

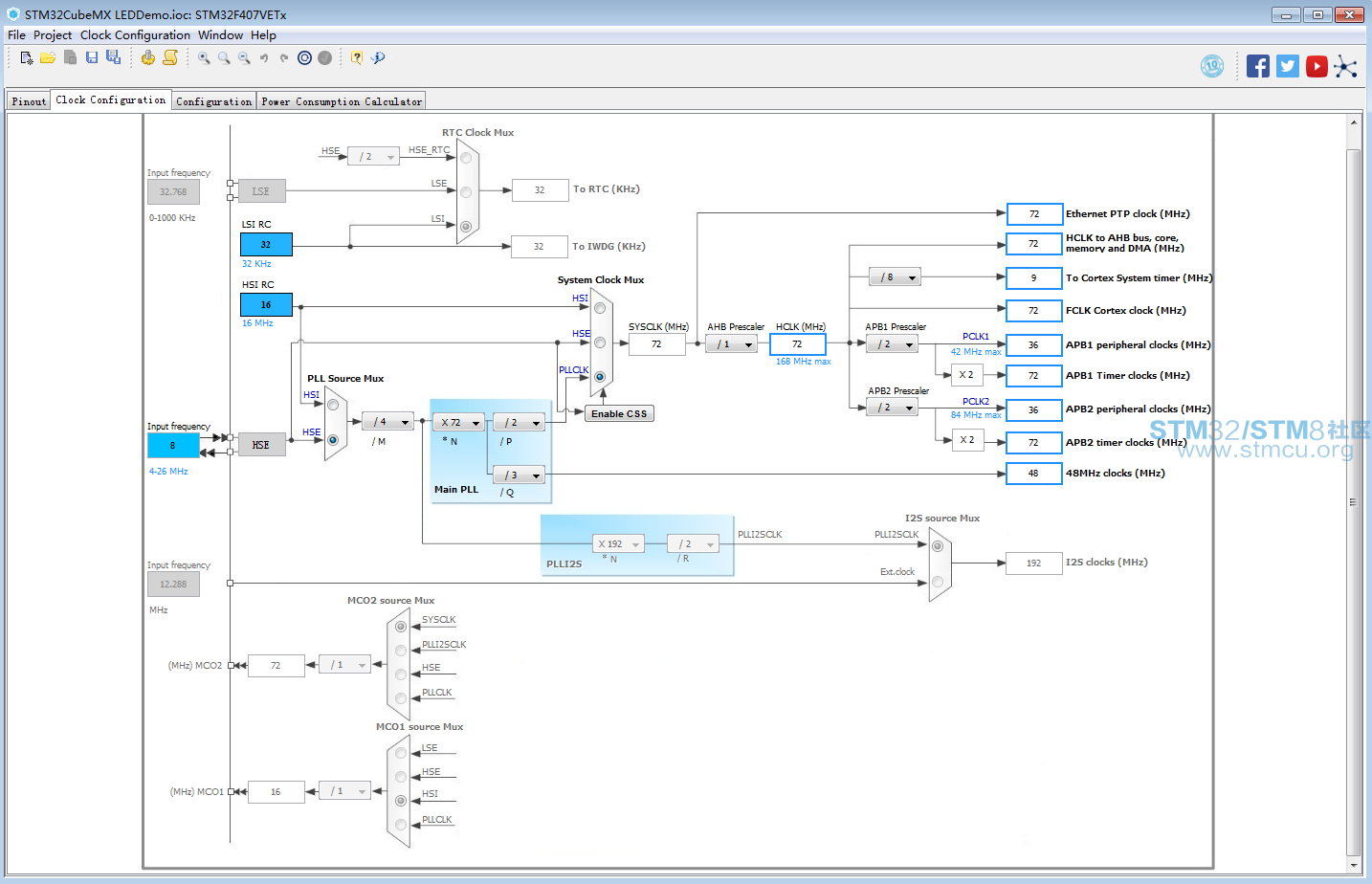

谢谢 ANNY的回复,我的时钟是这样的:

里面好像没有USB时钟的配置

里面好像没有USB时钟的配置
anny 回答时间:2017-7-20 09:13:49
hereandy 发表于 2017-7-19 10:55
谢谢 ANNY的回复,我的时钟是这样的:

用函数显示出来看看,类似标准库的RCC_GetClocksFreq(&RCC_Clocks);//用于查看单片机运行频率
emc_ytm 回答时间:2017-7-20 20:59:37

不错,感谢,
对于报告描述符还是有不明白,

emc_ytm 回答时间:2017-7-21 17:42:03


好的,谢谢!!!

emc_ytm 回答时间:2017-7-21 19:34:43
请问一下,你的硬件是如何接线的,
我的现在连上去都是发现为低速设备

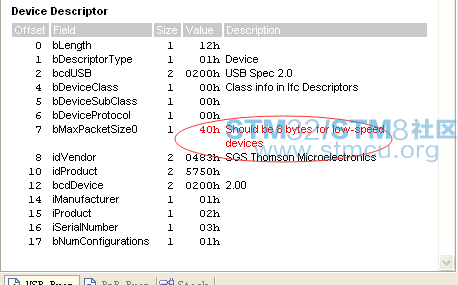

40h Should be 8 bytes for low-speed devices     --提示这一个,所以不正常
我现在仅是使用DP 也就是D+ 上拉1.5K 到3.3V。
epochal 回答时间:2017-7-21 20:48:32
多谢分享!
emc_ytm 回答时间:2017-7-22 15:54:55
问题初步确认是USB 的线太长了,

缩短一些接到电脑上就可以了。
