1 前言
在进行 USB 开发的过程中，有多个客户反馈，USB 传输数据时出现卡顿现象。本文将针对这一问题进行分析。
; X3 W/ y$ w" V# q- A
2 问题分析
6 s3 j( }' q+ b" a$ P' `! B这几个客户问题现象基本差不多，采用 STM32 作为 Device 设备，在与上位机或者 PC 端双向通讯一段时间后，从 Device 端到 Host 端的数据能够正常，而从 Host 端到 Device 端的数据异常，也就是说，STM32 在一段时间后不再能正常接收数据，但是，如果只是单向通信，就一直都是正常的。
3 l7 C, _/ ^  p这几个客户，有用 STM32F2 的，也有用 STM32F4 的，有用 CDC 类的，也有用作 HID 设备的，但都使用了 Cube 库。

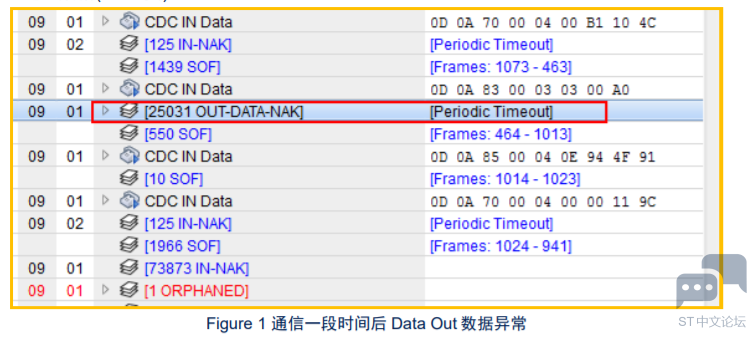

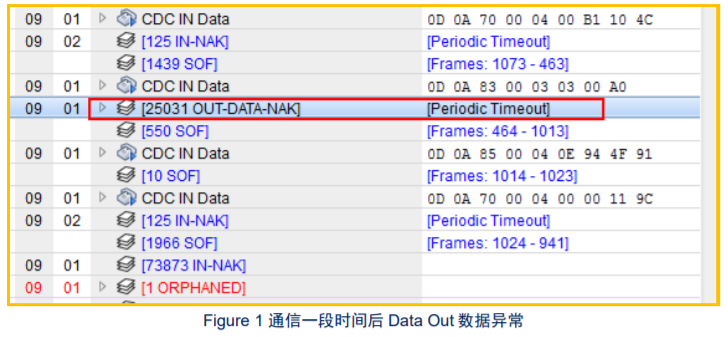

下面就具体问题以其中一个客户使用 STM32F411 的 USB CDC 类的案例来分析问题，现象如下 USB 通讯数据(CDC 类)：



' l2 G2 [$ ^$ b) |0 m展开 Data Out 数据：
4 A7 @  q4 m9 t8 n
8 K3 C) a$ p6 V1 [8 f8 I% Q
9 m5 E1 ~& d) G1 o* p8 h# l! V% Z

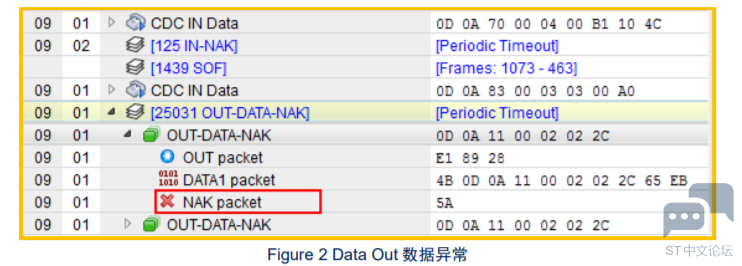

% m, s+ |5 n7 U- u% V2 F分析上图发现，并不是 Host 端没有向 Device 端发送 Data Out 数据，而是确实发送了，但被 Device端 NAK 了。那么为什么会被 NAK 呢？
通过在调试下查看寄存器，我们发现当出现问题时，Data OUT 对应的端点 1 是处于关闭状态，那么为什么端点 1 会关闭？查看 STM32 端的接收代码：
usbd_cdc_if.c:

1. static int8_t CDC_Receive_FS (uint8_t* Buf, uint32_t *Len)

2. {
   2 m0 L4 F. T: ?6 p" M/ {
3. /* USER CODE BEGIN 6 */
   ! x6 M5 i  ~1 ^
4. //USBTask_ReceiveMsg(Buf, *Len); //UserRxBufferFS
   / {$ ^+ n% B9 w, @2 Y3 o
5. USBD_CDC_SetRxBuffer(&hUsbDeviceFS, &Buf[0]);

6. USBD_CDC_ReceivePacket(&hUsbDeviceFS);
   2 T7 v$ {" v& W5 O- T
7. return (USBD_OK);

8. /* USER CODE END 6 */
   , q$ c  G! O8 B7 N  N; C7 h9 Z; G
9. }

复制代码

' R4 `7 D  \* K如上代码，在 MCU 端接收到赖在 Host 端的数据后不做任何处理就立即接收下一次数据传输，问题是，这里对接收到的数据啥也没有做，居然还会出现 Data Out 端点关闭的问题，那么 OUT 端点到底是怎么关闭的呢？我们接下来看子函数：
8 k" I* {: }$ a; y9 X! YCDC_Receive_FS() ->USBD_CDC_ReceivePacket() ->USBD_LL_PrepareReceive() -
> HAL_PCD_EP_Receive() ->USB_EPStartXfer()
) x( E  ]# B( u" r9 P> 最后在 USB_EPStartXfer 函数中有发现再次使能 OUT 端点的代码：
) R2 ?' p. t2 v$ C

1. //…
   " W* p& R/ z! e0 ^
2. else /* OUT endpoint */

3. {
   3 g: R3 g5 f3 b* ~' L; T
4. /* Program the transfer size and packet count as follows:

5.

6. * pktcnt = N

7. * xfersize = N * maxpacket
   5 v; a7 p: k6 N% N1 g6 K  L$ F- I
8.   */
   ( N& e# C9 D9 j) X% q! N: U
9.   USBx_OUTEP(ep->num)->DOEPTSIZ &= ~(USB_OTG_DOEPTSIZ_XFRSIZ);
   $ i8 e! g5 {  d
10.   USBx_OUTEP(ep->num)->DOEPTSIZ &= ~(USB_OTG_DOEPTSIZ_PKTCNT);

11.   if (ep->xfer_len == 0U)
    & h" i4 R5 X7 o& F* `
12.   {

13.   USBx_OUTEP(ep->num)->DOEPTSIZ |= (USB_OTG_DOEPTSIZ_XFRSIZ & ep->maxpacket);
    2 Q5 B- W1 H3 g  X" L/ h( g
14.   USBx_OUTEP(ep->num)->DOEPTSIZ |= (USB_OTG_DOEPTSIZ_PKTCNT & (1U xfer_len + ep->maxpacket -1U)/ ep->maxpacket;

15.   USBx_OUTEP(ep->num)->DOEPTSIZ |= (USB_OTG_DOEPTSIZ_PKTCNT & (pktcnt num)->DOEPTSIZ |= (USB_OTG_DOEPTSIZ_XFRSIZ & (ep->maxpacket *
    : L  W- C$ m% ?# E' ^5 g1 V
16.   pktcnt));
    7 L9 N' V# n; O
17.   }

18.   if (dma == 1U)

19.   {

20.   USBx_OUTEP(ep->num)->DOEPDMA = (uint32_t)ep->xfer_buff;

21.   }

22.

23. if (ep->type == EP_TYPE_ISOC)
    / x2 U, k% c' n7 ?% W( I, M: {
24. {
    ; D' k8 Q& g* k( u; h- J
25. if ((USBx_DEVICE->DSTS & ( 1U num)->DOEPCTL |= USB_OTG_DOEPCTL_SODDFRM;
    ! y+ l+ D/ ?* x( M
26. }

27. else
    * K) r- j& \1 ?( l
28. {
    ) @. S; K+ t% I+ S$ K
29. USBx_OUTEP(ep->num)->DOEPCTL |= USB_OTG_DOEPCTL_SD0PID_SEVNFRM;
      q$ w; F- ?# [& z
30. }

31. }
    8 _: @( ^" Z. _% M; G/ Q/ p
32. /* EP enable */

33. USBx_OUTEP(ep->num)->DOEPCTL |= (USB_OTG_DOEPCTL_CNAK | USB_OTG_DOEPCTL_EPENA);

34. }

复制代码

2 a) o! q! A& N/ E也就是说，在调用这个函数之前这个 OUT 端点原本就是关闭的？真的吗？这怎么跟我们理解的不一样？不应该是 OUT 端点一旦打开就一直开着的吗？带着这些疑问，我们查看 STM32F411 的参考手册，终于在 22.17.6 Operational model 一节中找到这么一幅图(由于 CDC 类数据传输采用的是 BULK 传输):
  i  \1 c, `9 [7 v7 _/ G

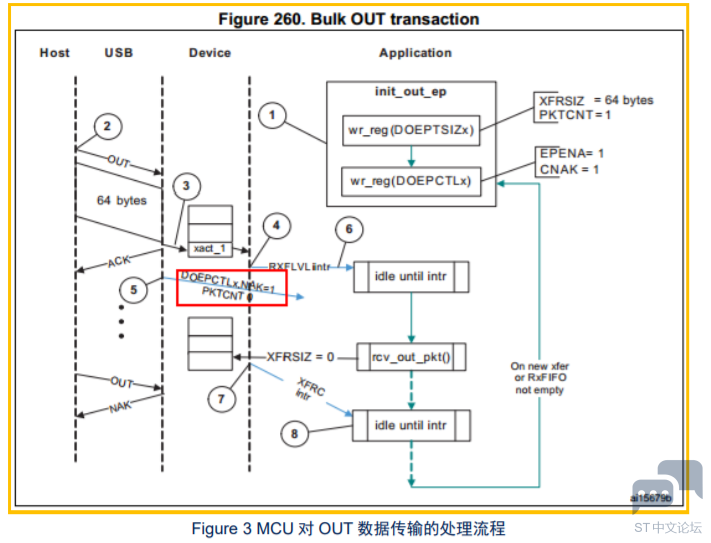

如上图，MCU 对 BULK 类型的 OUT 数据处理例程大体如下：
1> Host 端试图向一个端点发送 OUT token；
/ b9 a6 {& G1 M& ?2 n9 @9 b2> 当 Device 端的 USB 外设接收到这么一个 OUT token 后，如果 RXFIFO 空间足够，它将数据包存储到 RXFIFO 中；
3> 在将数据包内容存储到 RXFIFO 后，USB 外设将产生一个 RXFLVL 中断(OTG_FS_GINTSTS)；
  K$ [* g9 e  `4 C% k0 H4> 在接收到 USB 数据包的个数后(PKTCNT),USB 核将内部自动将这个 OUT 端点的 NAK 为置 1，以阻止接收更多数据包；
5> 应用程序处理 RXFLVL 中断和从 RXFIFO 读取数据；
0 ?1 \  P% ]! q" u1 p! w' D% }6> 当应用读取完所有数据(等于 XFRSIZ)后，USB 核将产生一个 XFRC 中断(OTG_FS_DOEPINTx);
7> 应用处理这个 OTG_FS_DOEPINTx 中断并通过 OTG_FS_DOEPINTx 的中断为 XFRC 来判断传输完成；

# T2 o: t0 k4 G+ y& T  R* {8 [从上面步骤中的第 4 步中可以看出，当 USB 核收到来自 Host 端的数据后会自动将 OUT 端点关闭，这也就是为什么在接收函数中在接收下一次数据时要再次使能这个 OUT 端点的原因。因此我们大体可以判断出在 OUT 数据传输的过程中，USB 核会禁止端点->打开端点->禁止端点…如此不断循环中；那么问题到底出现在哪里呢？会不会在 USB 核自动关闭端点后就没有再次成功打开？带着这样的怀疑心态逐句查看代码，最终在接收函数的子函数中发现这么一段代码：
7 a4 o' [& O1 Z8 P* c

1. HAL_StatusTypeDef HAL_PCD_EP_Receive(PCD_HandleTypeDef *hpcd, uint8_t ep_addr, uint8_t

2. *pBuf, uint32_t len)

3. {

4. USB_OTG_EPTypeDef *ep;
     ]& @" X9 V$ {4 F8 [2 ?' l6 w( x, c2 o
5.

6. ep = &hpcd->OUT_ep[ep_addr & 0x7FU];
   7 A4 f# B5 c2 t, x& j* K$ N2 j
7.
   - A! q1 t7 j/ g# x% M- d
8. /*setup and start the Xfer */

9. ep->xfer_buff = pBuf;
   - I* ]2 C, K& h) [
10. ep->xfer_len = len;
    ; ^8 j( B# F: Y" i. b- ~
11. ep->xfer_count = 0U;
    1 T$ X4 C6 ?2 c' {2 w; k: Z' l
12. ep->is_in = 0U;

13. ep->num = ep_addr & 0x7FU;
    8 Z! i8 `; v; t& h# W
14.
    2 m! Q* h+ ^0 S+ z2 G7 D) o
15. if (hpcd->Init.dma_enable == 1U)

16. {

17. ep->dma_addr = (uint32_t)pBuf;
    ) J0 A4 X% P. |
18. }

19.

20. __HAL_LOCK(hpcd);

21.
    / |% p' [* m5 P% {  W: q
22. if ((ep_addr & 0x7FU) == 0U)

23. {

24. USB_EP0StartXfer(hpcd->Instance , ep, hpcd->Init.dma_enable);

25. }

26. else
    - q" U! t8 P( J9 l. a3 O" |
27. {
    * _- t; B, i! K
28. USB_EPStartXfer(hpcd->Instance , ep, hpcd->Init.dma_enable);

29. }

30. __HAL_UNLOCK(hpcd);

31. return HAL_OK;
    1 T2 J& t3 o# i3 s) o
32. }

复制代码

之所以会怀疑这里，这是客户提供了一个信息，单向通信的时候就不会有问题！这是因为在发送数据时，发送函数的底层函数内也使用到了这个互斥锁:
9 o1 w( W/ Y' m

1. CDC_Transmit_FS() -> USBD_CDC_TransmitPacket() -> USBD_LL_Transmit() ->
   9 L6 O# A& r0 q* B- N! a: K4 }
2. HAL_PCD_EP_Transmit() :
   6 R$ _( h& x/ D
3. HAL_StatusTypeDef HAL_PCD_EP_Transmit(PCD_HandleTypeDef *hpcd, uint8_t ep_addr, uint8_t
     L( Y1 u! s! m7 c2 U
4. *pBuf, uint32_t len)

5. {

6. USB_OTG_EPTypeDef *ep;
   ) ^" B$ A1 [; F" B
7.

8. ep = &hpcd->IN_ep[ep_addr & 0x7FU];
   ; [7 ^4 f7 f" g  ]
9. /*setup and start the Xfer */

10. ep->xfer_buff = pBuf;
    , a+ k8 q3 R5 \- C3 y+ E
11. ep->xfer_len = len;
    1 `7 Y8 }' g$ f3 `
12. ep->xfer_count = 0U;
    - N( m# p  y7 \. o# b
13. ep->is_in = 1U;

14. ep->num = ep_addr & 0x7FU;

15.

16. if (hpcd->Init.dma_enable == 1U)
    + S+ C4 L; G0 k
17. {
    $ j! ]  V4 Q' l, W' A
18. ep->dma_addr = (uint32_t)pBuf;

19. }

20.
    2 T5 d0 S# H. N8 B0 f; l$ i5 h
21. __HAL_LOCK(hpcd);

22.

23. if ((ep_addr & 0x7FU) == 0U)
    6 e1 \  T5 v# v% x
24. {
    4 n8 M- F/ ~% N! E
25. USB_EP0StartXfer(hpcd->Instance , ep, hpcd->Init.dma_enable);
    7 m. Q3 t9 W1 D& w0 v. U  `
26. }

27. else

28. {

29. USB_EPStartXfer(hpcd->Instance , ep, hpcd->Init.dma_enable);
    - J0 t/ M* M; W5 h" f# B$ d
30. }
    6 C) X% X* a! c- v$ i2 @
31.
    3 U" s3 V1 {* Y9 N" q
32. __HAL_UNLOCK(hpcd);

33. return HAL_OK;
    ! P1 x& w$ K% h- l9 L9 u# K
34. }


复制代码

接收处理数据时，底层是通过接收中断回调上来的，但发送时，我们往往将发送放到 main 等用户函数中。这两个是不一样的，一个在中断内，一个在中断外，优先级别是不一样的，优先级不一样就有可能导致资源冲突；

我们进一步查看__HAL_LOCK()宏定义:
: z: n0 M; F& f1 Z0 O3 K+ B

1. #define __HAL_LOCK(__HANDLE__)

2. do{
   + Y) u* h' D+ y' E) p! V
3. if((__HANDLE__)->Lock == HAL_LOCKED)

4. {
   7 D+ N8 E1 u2 {' f* w
5. return HAL_BUSY;
   & Z4 C8 a2 @: [
6. }
   ( B4 C% I& ^, a; T9 k
7. else

8. {
     }, O1 R4 P& |# F! R7 D6 \
9. (__HANDLE__)->Lock = HAL_LOCKED;
   / G" @/ ?; S4 T" ]3 w  }$ G8 g
10. }

11. }while (0U)

复制代码

若__HAL_LOCK(hpcd);失败则直接返回 return HAL_BUSY 的。为了验证在接收过程中是否__HAL_LOCK 失败，我们引进全局变量 Lock_Flag,在发送函数中若成功 LOCK 则设置Lock_Flag=1,UNLOCK 后则复位为 0：

1. uint8_t Lock_Flag =0;

2. HAL_StatusTypeDef HAL_PCD_EP_Transmit(PCD_HandleTypeDef *hpcd, uint8_t ep_addr, uint8_t

3. *pBuf, uint32_t len)

4. {
   / }. Z2 i" v' V8 a) `3 |& a
5. USB_OTG_EPTypeDef *ep;

6.

7. ep = &hpcd->IN_ep[ep_addr & 0x7FU];

8.
   4 \0 i9 U" y, u4 R3 p0 Z7 X) l2 J
9. /*setup and start the Xfer */

10. ep->xfer_buff = pBuf;

11. ep->xfer_len = len;
    , n7 j, I$ d. I7 L% Q, f
12. ep->xfer_count = 0U;

13. ep->is_in = 1U;

14. ep->num = ep_addr & 0x7FU;

15.

16. if (hpcd->Init.dma_enable == 1U)
      w% F* n4 w' c# p7 _
17. {

18. ep->dma_addr = (uint32_t)pBuf;
    - i' o2 ?4 [% B3 s- u, T# R
19. }

20.

21. __HAL_LOCK(hpcd);
    4 x8 }4 S( z' [# u1 C
22. Lock_Flag =1;
    . n7 t' N2 B) G7 v6 t
23.

24. if ((ep_addr & 0x7FU) == 0U)

25. {

26. USB_EP0StartXfer(hpcd->Instance , ep, hpcd->Init.dma_enable);
    ) f0 A6 o5 f3 Q
27. }
    % a( G2 T- O: `1 d. }8 d
28. else
    7 F: r! w- T: d- P& E( s
29. {

30. USB_EPStartXfer(hpcd->Instance , ep, hpcd->Init.dma_enable);
    6 S% [4 @0 L: t. s8 \
31. }

32.
    ' r0 K2 E! W8 b, }* q8 f
33. __HAL_UNLOCK(hpcd);
    . X: Z: t- V- z
34. Lock_Flag =0;
    " B5 p- F; D% D3 I
35. return HAL_OK;
    " D& g8 m( T7 J" C4 n
36. }

复制代码

4 c$ J* m' k. `接下来在接收函数中对全局变量 Lock_Flag 值进行判断，若为 1 则锁死程序，因为在 Lock_Flag=1 时，则表示发送函数中已经获取了锁没有释放，此时若再去获取则会导致失败从而返回 HAL_BUSY;这里通过锁死代码以便判断这种情况:

1. HAL_StatusTypeDef HAL_PCD_EP_Receive(PCD_HandleTypeDef *hpcd, uint8_t ep_addr, uint8_t
   : {% K5 [0 Q4 D  r
2. *pBuf, uint32_t len)
   9 I, P" _/ ^, }$ i0 a+ Q7 Z6 p2 v
3. {

4. USB_OTG_EPTypeDef *ep;
   * S8 l* w1 v& l
5.

6. ep = &hpcd->OUT_ep[ep_addr & 0x7FU];
   6 b- J' }/ i) N) c; {
7.

8. /*setup and start the Xfer */

9. ep->xfer_buff = pBuf;
   + `, [; T$ J. B( S
10. ep->xfer_len = len;
    1 j, t! L' [! j4 w2 E
11. ep->xfer_count = 0U;
    0 k; G) g3 C8 k7 ?" W, T
12. ep->is_in = 0U;

13. ep->num = ep_addr & 0x7FU;
    1 o# `( w- j- [  G2 D; G
14.

15. if (hpcd->Init.dma_enable == 1U)

16. {

17. ep->dma_addr = (uint32_t)pBuf;

18. }

19.
    4 I% H8 M# I: ~
20. if(Lock_Flag ==1)
    0 s2 j0 E! ~3 b5 I* Q/ ?
21. {

22. while(1);

23. }

24. __HAL_LOCK(hpcd);
    4 M4 v$ s3 r( d, }( n& C" M4 ^6 ^
25.

26. if ((ep_addr & 0x7FU) == 0U)

27. {

28. USB_EP0StartXfer(hpcd->Instance , ep, hpcd->Init.dma_enable);
    5 Y8 M; T; _& {( ]% s1 v7 H9 c
29. }

30. else

31. {
    - r$ H) {4 M8 H; n5 @: Z" g
32. USB_EPStartXfer(hpcd->Instance , ep, hpcd->Init.dma_enable);

33. }
    ; `: `# E+ }# f- Y, V
34. __HAL_UNLOCK(hpcd);
    6 ]0 S: F4 `5 u" B
35.
    - J5 ~! `% h. ]
36. return HAL_OK;
    " ?; O0 y/ o* W
37. }

复制代码

通过调试，当出现问题时，程序果然被锁死在这个 while(1)了，这也证明了正是这个互斥锁所致。因此，我们大体可以判断出现问题时流程大致如下:
1> 在 mian 函数中发送数据 CDC_Transmit_FS()
2 q; B1 K: `# s( `$ K2> USBD_CDC_TransmitPacket()
3> USBD_LL_Transmit()
4> HAL_PCD_EP_Transmit()
5> __HAL_LOCK(hpcd); 此时成功获取互斥锁
6> 恰好此时有一个接收中断，由于 USB 中断具有优先级，跳转到接收中断内执行；同时，USB 核会自动关闭 OUT 端点；
; f# L) f' Q# M- e/ x$ X  T7> HAL_PCD_DataOutStageCallback()
, n+ E3 q0 v7 z3 Y4 K$ C8> USBD_CDC_DataOut()
9> CDC_Receive_FS()
10> USBD_CDC_ReceivePacket()
11> USBD_LL_PrepareReceive()
12> HAL_PCD_EP_Receive()
# a* `' k& M, y1 G& F13> __HAL_LOCK(hpcd); 此时获取互斥锁失败导致返回，接收函数在 OUT 端点没有再次打开就已
经提前结束，导致接收循环无以为继。

7 Y* Y2 f2 l" a4 ?$ Q3 n3 解决方案
