背景：STM32L433VCT6 运行时钟在2Mhz，所有的外设和IO口几乎全部使用，如图所示

外设使用：

1、三个串口，其中一个串口为IRDA模式；发送和接收都使用了DMA；利用空闲中断接收数据

2、使用CAN，波特率为500K；使能接收中断

3、使用了33段LCD段码屏；

4、开启了CRC计算外设

5、另外开了四个外部中断；外部RTC、NFC、两个按键

cubemX配置

1、在STM32CubeMX上配置power savinf mode

2、系统电源供电时LDO

结果：

1、运行是10mA，进入STOP模式时是9.9mA；

2、挂仿真，没有任何唤醒的中断产生，应该是进入STOP模式了。

请教坛子的大佬们，有什么办法可以优化或者改进功耗吗？万分感谢

正常单芯片工号不至于是10ma这样的，板子上应该有漏电 你把你的原理图和测试设备贴上来吧

1. 首先测试低功耗模式时，不应该连接仿真器，应该断掉外部的与应用无关的连接。
    否则他们一起的耗电是不可估量的，严重影响判断。

2. 其次，进入低功耗前，要合理有序的停掉不必要的外设，尤其是有中断标志的。
3. 可以通过CUBEMX 的工具，根据配置帮助用户模拟出低功耗的电流范围作为基本判断。


短笛君 发表于 2025-6-28 19:13
正常单芯片工号不至于是10ma这样的，板子上应该有漏电 你把你的原理图和测试设备贴上来吧
...

板子上的外部模块功耗在4mA左右

butterflyspring 发表于 2025-6-30 09:36</p>
<ol>
<li>首先测试低功耗模式时，不应该连接仿真器，应该断掉外部的与应用无关的连接。
否则他们一起的耗电是 ...

好的，我这边使用CubeMx的功耗配置软件初步看一下

星海灿烂 发表于 2025-6-30 11:48
板子上的外部模块功耗在4mA左右

那现在功耗也不对 还有把你的测试设备和原理图贴上来才好判断

星海灿烂 发表于 2025-6-30 11:49
好的，我这边使用CubeMx的功耗配置软件初步看一下

CubeMx 只是针对MCU 部分的功耗评估，不含任何外部连接部分的。

这一点还请请注意一下哈~~

butterflyspring 发表于 2025-6-30 14:23
CubeMx 只是针对MCU 部分的功耗评估，不含任何外部连接部分的。 </p>
<p>这一点还请请注意一下哈~~

好的，我这次参考看一下

butterflyspring 发表于 2025-6-30 14:23
CubeMx 只是针对MCU 部分的功耗评估，不含任何外部连接部分的。 </p>
<p>这一点还请请注意一下哈~~

大佬，你好，我这边排查了一下，把LSE两个引脚用于模拟I2C使用，配置为开漏模式，功耗高达8mA；取消配置，功耗只有900uA;

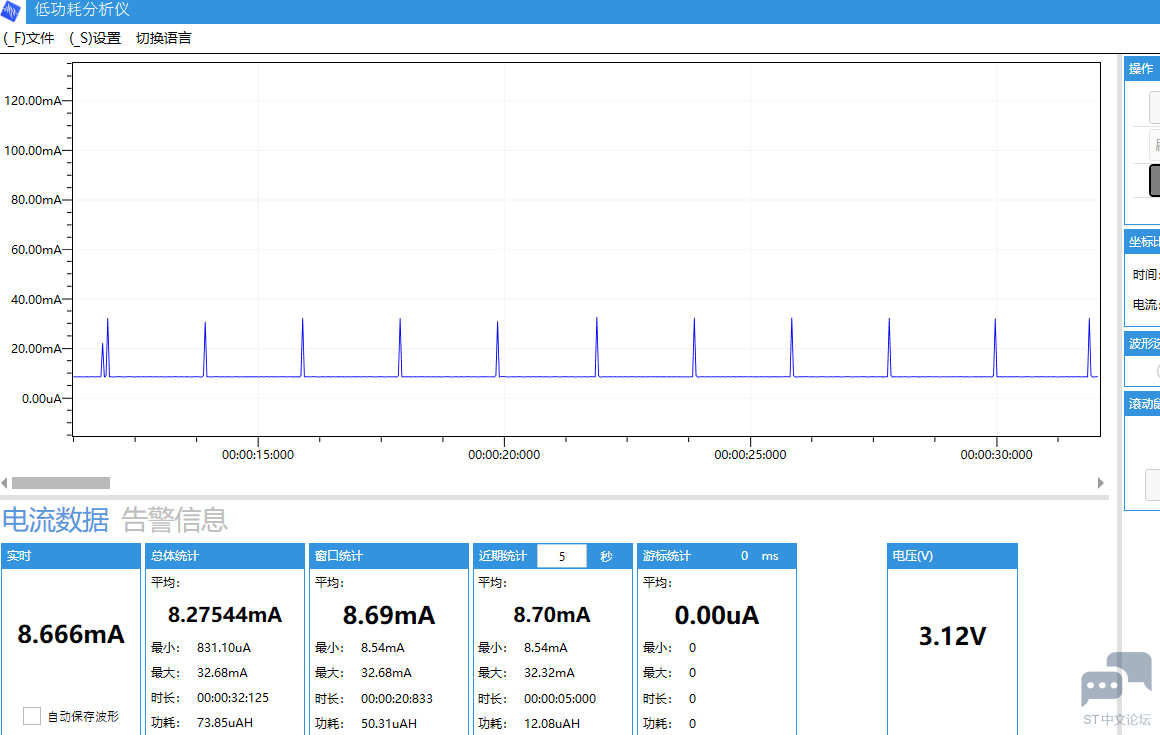

另外，捕捉了一下板子整体电流曲线，发现每隔2.5s有一个大突起，但是在调试的时候没有看到中断产生

butterflyspring 发表于 2025-6-30 14:23
CubeMx 只是针对MCU 部分的功耗评估，不含任何外部连接部分的。 </p>
<p>这一点还请请注意一下哈~~

大佬，现在遇到一个奇怪的问题，在运行模式下，MCU电源供电为LDO，接上ST-LINK，功耗为800uA;拔掉就是8mA

星海灿烂 发表于 2025-7-3 14:50
[md]大佬，现在遇到一个奇怪的问题，在运行模式下，MCU电源供电为LDO，接上ST-LINK，功耗为800uA;拔掉就 ...

这个还真不好判断。

还是化繁为简吧，分段跑。
先跑最简单代码，看看功耗是否正常，然后再添加其他外设和功能。

butterflyspring 发表于 2025-7-3 16:58
这个还真不好判断。</p>
<p>还是化繁为简吧，分段跑。

目前正在按照这样的思路排查，多谢大佬了
