【评测站】怪兽F7,STemWin评测——免费的GUI

[复制链接]
eefishing 发布时间:2016-6-27 10:39

意法半导体向STM32客户免费提供STemWin软件。该软件内置SEGGER VNC虚拟网络计算系统,可运用互联网协议远程查看用户界面。该软件还为开发人员提供其它强大的功能,其中包括窗口管理器和小工具包、触摸屏/鼠标支持,存储器上下文可实现无闪屏刷新。

目前StemWin并不提供源码,记得好像只有2.9以前的GUI才有源码,这里StemWin是以库的形式提供的。

可以看出,这个库是针对M7而制作的,所以这里要使用StemWin的话,只要配置GUIConf.c与LCDConf.c两个文件就可以了

。

GUIConf.c主要是配置显示缓存的大小 。

LCDConf.c主要是配置与LCD相关的参数与函数。

LCD-TFT(液晶显示器——薄膜晶体管)显示器控制器提供并行数字 RGB (红色、绿色、蓝色)以及水平同步、垂直同步、像素时钟和数据使能信号,这些信号直接输出到不同 LCD和 TFT面板的接口。

层混合:

LTDC编程步骤:

1、在 RCC寄存器中使能 LTDC 时钟。
2、按照面板数据表配置所需像素时钟。
3、配置同步时序:VSYNC、HSYNC、垂直和水平后沿、有效数据区域以及前沿时序。
4、配置 LTDC_GCR 寄存器中的同步信号和时钟极性。
5、必要时,配置 LTDC_BCCR寄存器中的背景色。
6、配置 LTDC_IER和LTDC_LIPCR 寄存器中的所需中断。
7、通过执行以下编程操作配置第 1/2层的参数:
1)、编程LTDC_LxWHPCR和LTDC_WVPCR 寄存器中的层窗口的水平和垂直位置。层窗口必须位于有效数据区域
2)、编程LTDC_LxPFCR 寄存器中的像素输入格式
3)、 编程LTDC_LxCFBAR寄存器中的颜色帧起始地址
4)、 编程LTDC_LxCFBLR寄存器中的颜色帧缓冲区的行长和间距
5)、 编程LTDC_LxCFBLNR寄存器中的颜色帧缓冲区的行数
6)、 必要时,在LTDC_LxCLUTWR寄存器中为 CLUT 加载 RGB值及其地址
7)、 必要时,分别在LTDC_LxDCCR和LTDC_LxBFCR寄存器中配置默认颜色和混合系数
8、使能 LTDC_LxCR寄存器中的第 1/2层,必要时使能 CLUT 。
9、必要时,可分别在LTDC_GCR和 LTDC_LxCKCR寄存器中使能抖动和色键。也可以实时使能这两个功能。
10、通过 LTDC_SRCR 寄存器将影子寄存器重载到活动寄存器中。
11、使能 LTDC_GCR 寄存器中的 LCD-TFT控制器。
12、除 CLUT外,所有层参数均可实时修改。新配置必须通过配置LTDC_SRCR 寄存器立即重载或在垂直消隐周期内重载。

如下,LTDC的初始化函数。对板子上的LCD进行初始化。

  1. static void LCD_LL_LayerInit(U32 LayerIndex)
    / N: s: K' j( X3 z2 A  V
  2. {
    1 A4 u% Q/ Q) M! B; Y# a+ o' F
  3.   LTDC_LayerCfgTypeDef             layer_cfg;
    . w( N. k$ V+ z5 g
  4.
    ( i; s4 X- B: j) m5 l& M- Z
  5.   if (LayerIndex < GUI_NUM_LAYERS) 7 k  b0 y+ }1 H: ]2 @4 T9 F/ Q
  6.   { " Y" l" K; {/ K* l" E2 \4 N! C3 D
  7.     /* Layer configuration */: X+ D6 S8 l+ ]
  8.     layer_cfg.WindowX0 = 0;9 q1 k4 Q1 P% h- u
  9.     layer_cfg.WindowX1 = XSIZE_PHYS;6 U4 V& c) M5 X9 Z0 v" x( b0 K
  10.     layer_cfg.WindowY0 = 0;
    * A1 `" g8 H8 U; o* W
  11.     layer_cfg.WindowY1 = YSIZE_PHYS;
    $ T/ |( B! Z8 Z
  12.     layer_cfg.PixelFormat = LCD_LL_GetPixelformat(LayerIndex);
    # [2 o3 [" F% x. @# A4 B+ u, ?
  13.     layer_cfg.FBStartAdress = ((uint32_t)0xC0000000);3 M/ t: P( L( H: I+ }
  14.     layer_cfg.Alpha = 255;5 `2 b3 g: {3 i4 r
  15.     layer_cfg.Alpha0 = 0;
    " M  k' R+ n  |
  16.     layer_cfg.Backcolor.Blue = 0;
    8 _/ w9 H) {% o" e
  17.     layer_cfg.Backcolor.Green = 0;
    5 }6 V3 A  z3 f
  18.     layer_cfg.Backcolor.Red = 0;2 h% L- M$ @# |6 n
  19.     layer_cfg.BlendingFactor1 = LTDC_BLENDING_FACTOR1_PAxCA;
    % t. v6 T  Q0 i: l/ ~# r
  20.     layer_cfg.BlendingFactor2 = LTDC_BLENDING_FACTOR2_PAxCA;
    ) l4 O) r* I9 C' c( U! h
  21.     layer_cfg.ImageWidth = XSIZE_PHYS;
    , {% B( i; _( |# S0 ?3 W% ~% Q
  22.     layer_cfg.ImageHeight = YSIZE_PHYS;
    * S' _' }6 P+ g
  23.     HAL_LTDC_ConfigLayer(&hltdc, &layer_cfg, LayerIndex);
    % U  D: Q- C+ S( y, q
  24.     2 |1 `9 L) {! X4 T3 Y  l
  25.     /* Enable LUT on demand */
    2 |) D4 C3 r2 K. H- }4 D' j
  26.     if (LCD_GetBitsPerPixelEx(LayerIndex) <= 8)
    # U. {5 N* L  q
  27.     {3 c3 j4 s4 s: E. x& i
  28.       /* Enable usage of LUT for all modes with <= 8bpp*/2 `; j8 S0 V; W, X( D9 ?2 L
  29.       HAL_LTDC_EnableCLUT(&hltdc, LayerIndex);4 t0 t) j( k* ~* D: U7 H: j8 }5 @
  30.     }
    + O+ J9 Y/ G# t# T7 y) c8 T. q
  31.   }
    $ r, o) P" e, k8 `6 G
  32. }
复制代码
  1. static void LCD_LL_Init(void) ( }* v- ], v1 v. `
  2. {
    - o% N/ T* c2 Z- C+ z
  3.   /* DeInit */  {: J6 f1 |1 O: B1 c1 C+ ~
  4.   HAL_LTDC_DeInit(&hltdc);2 k# H3 }+ d% c0 Q( F3 f. `: E
  5.
    - `3 ]# E& n* R% J
  6.   /* Set LCD Timings */0 ^+ k. t1 }! l' E
  7.   hltdc.Init.HorizontalSync = 40;7 c  w$ E$ \8 T& H5 K; P% K: `
  8.   hltdc.Init.VerticalSync = 9;
    5 l! e% P, ~  L+ x/ x
  9.   hltdc.Init.AccumulatedHBP = 53;  D0 X" p! m! n
  10.   hltdc.Init.AccumulatedVBP = 11;
    / l+ h- k# _" k6 j: B8 y& N* n
  11.   hltdc.Init.AccumulatedActiveH = 283;1 \6 z" j) d% ?! Y6 G0 n/ i& J
  12.   hltdc.Init.AccumulatedActiveW = 533;! m) f9 S- D" G3 ]6 S
  13.   hltdc.Init.TotalHeigh = 285;3 \' F( I" v" `3 f, v  R- F& p
  14.   hltdc.Init.TotalWidth = 565;- z0 r( P2 l$ T7 B4 f
  15.
    . C3 G) B  P  Z: ?
  16.   /* background value */8 H5 }! s& D7 s0 ^8 a
  17.   hltdc.Init.Backcolor.Blue = 0;
    4 ^1 u1 T+ q3 Z+ O) y; w0 b% \# H
  18.   hltdc.Init.Backcolor.Green = 0;; |1 [1 m, S5 p. f; x& R4 [
  19.   hltdc.Init.Backcolor.Red = 0;  9 f  A) g. ~- k0 e/ u) h6 e7 w  B- i8 y
  20.
    - m! B4 Z% d9 w+ E# O. y& f
  21.   /* Polarity */
    * h" c4 W0 ?8 z9 d
  22.   hltdc.Init.HSPolarity = LTDC_HSPOLARITY_AL;
    ) H& F0 P6 L3 X$ H
  23.   hltdc.Init.VSPolarity = LTDC_VSPOLARITY_AL;
    3 D7 |2 s' i( i1 p
  24.   hltdc.Init.DEPolarity = LTDC_DEPOLARITY_AL;  9 M! k% M- `  i9 H' P5 g/ O
  25.   hltdc.Init.PCPolarity = LTDC_PCPOLARITY_IPC;
    / K/ P) U% @8 {' z9 J4 c: K
  26.   hltdc.Instance = LTDC;9 r! S8 a% A- T$ k( k8 ]9 e
  27.
    ( N7 {" S- x! o7 t7 q4 G
  28.   HAL_LTDC_Init(&hltdc);
    # _8 Y& X' q9 u* h
  29.   HAL_LTDC_ProgramLineEvent(&hltdc, 0);& [0 J* X. k5 f* P: [6 T
  30.
    ) S8 q6 k" M! n, w$ K/ M# a
  31.   /* Enable dithering */
    3 R, Z$ N; R  ^( w. [) ?$ a
  32.   HAL_LTDC_EnableDither(&hltdc);
    2 F! w2 b% H4 v2 K7 Z5 W! R% f
  33.
    , f3 F/ P. {. c% v; m
  34.    /* Configure the DMA2D default mode */
    / I, H' I% |* f; t' Q- J# f
  35.   hdma2d.Init.Mode         = DMA2D_R2M;4 q1 p# ~. ]/ ~4 U* }3 b) e
  36.   hdma2d.Init.ColorMode    = DMA2D_RGB565;9 J. U3 H/ A+ D. M9 K7 \
  37.   hdma2d.Init.OutputOffset = 0x0;
    2 f. ^/ G; _7 D' I3 f8 d1 S' r/ q) l
  38. . d7 P) J2 I+ [3 w6 M$ F+ j, S
  39.   hdma2d.Instance          = DMA2D; ' G7 P- P3 p# N) Y

  40. % |1 I& z8 d( J9 {. R; U( Q
  41.   if(HAL_DMA2D_Init(&hdma2d) != HAL_OK); R0 p: ]6 L& o) o/ L
  42.   {
    & Q3 l# o7 J$ X$ u
  43.     while (1);
    3 ?/ B$ B3 v# q. l& x% `) H: f
  44.   }
    6 q* D/ @7 f. N8 Y$ E; E1 L( s/ `* g
  45.
    5 i# P* N$ U7 n- W4 W7 @
  46.   /* Assert display enable LCD_DISP pin */
    " u5 A! C5 m" s7 q# y1 r9 U
  47.   HAL_GPIO_WritePin(GPIOI, GPIO_PIN_12, GPIO_PIN_SET);
    . e  |# K1 K6 Q, h( g4 u& u5 r
  48. & B* W, o: p) Q1 q& K" K; k
  49.   /* Assert backlight LCD_BL_CTRL pin */% |5 q, V: }8 E- N
  50.   HAL_GPIO_WritePin(GPIOK, GPIO_PIN_3, GPIO_PIN_SET);
    2 P" d- Z% G4 r; R5 H
  51. ) S7 u+ [* N# y
  52. }
复制代码
$ ~8 Z, s+ t) O* s" Z1 u2 x

在使用GUI之前,要GUI_Init();函数,对ST enWin 的库进行初始化,并使用WM_SetCreateFlags(WM_CF_MEMDEV);激活存储设备。

完成上述的工作,就可以在工程中调用ST emWin的API函数了。

如,在LCD上显示Hello World。

清屏,清除LCD为黑色的背景色。

  1. GUI_Clear();
复制代码
& p$ D2 ^5 V6 C$ y+ H+ K" X

设置GUI的字体为GUI_Font20_1。

  1. GUI_SetFont(&GUI_Font20_1);
复制代码

2 L; m; o2 U( S, b! A" ^# r/ v1 `

这里有很多的字体可以使用的。

使用GUI_DispStringAt函数显示字符串。

这个函数的第一个参数是要显示的字符串,后两个参数是要显示字符串的位置。

  1. GUI_DispStringAt("Hello world!", (LCD_GetXSize()-100)/2, (LCD_GetYSize()-20)/2);
复制代码

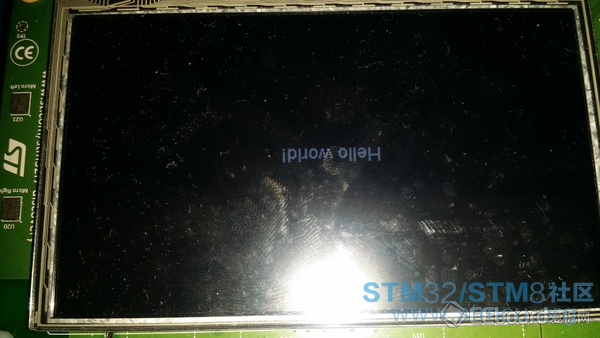

程序运行结果:



, N) d* @" {* S4 Y
