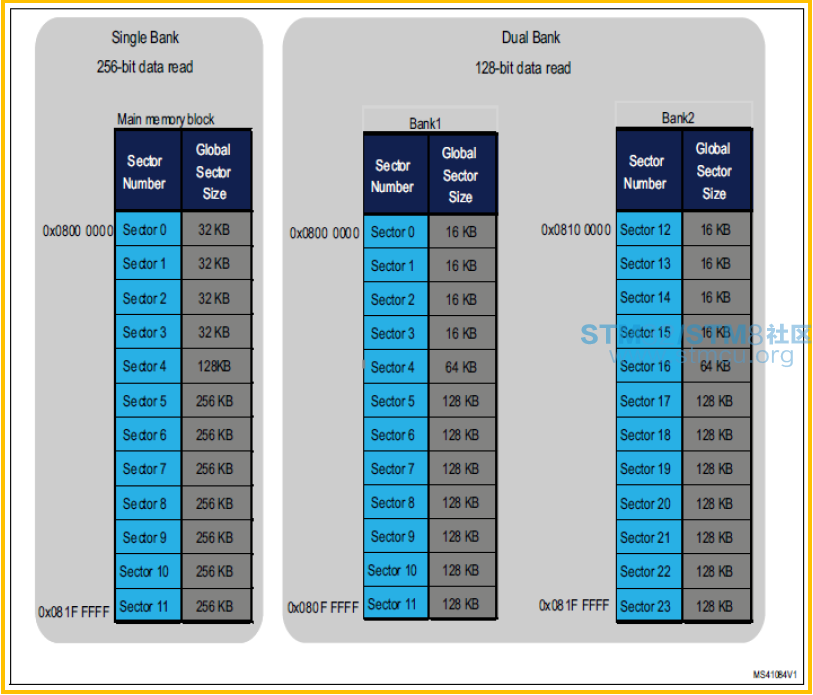

STM32F769双Bank启动 & t, A0 |& Z; A# R& A; `; y3 D8 l前言; Z" y6 F# T- V- g9 a6 e STM32F769的双bank Flash,可以在执行程序的同时对另一个bank进行擦除和编程的操作。利用这个特性,可以实现在线程序更新,双bank启动的功能。本文将结合笔者在实际应用中遇到的问题,针对性的介绍nDBOOT分别设置为0和1时,两种不同的启动方式。同时你也可以参考AN4826和STM32F7 Cube库中的例程来进一步加深理解。/ W( `& X; O& b 7 s& u x `6 l4 b7 v" ~: D STM32F7双bank单bank配置" P0 W5 K6 j- ]; x& {* J/ b. m 以2M字节Flash的F769为例, 当配置为单bank时,芯片的主FLASH分为:4个32K字节的扇区,1个128K字节的扇区,7个256K字节的扇区。AXI总线上的起始地址为0x08000000 ~0x081fffff; 当配置成双bank时,芯片的主FLASH分为两个1M字节的bank,每个bank分为:4个16K字节的扇区,1个64K字节的扇区,7个128K字节的扇区。AXI总线上,Bank1的起始地址为0x08000000~0x080fffff, Bank2的起始地址为0x08100000~0x081fffff。 见下图:, o- e: X% c" @% r# {

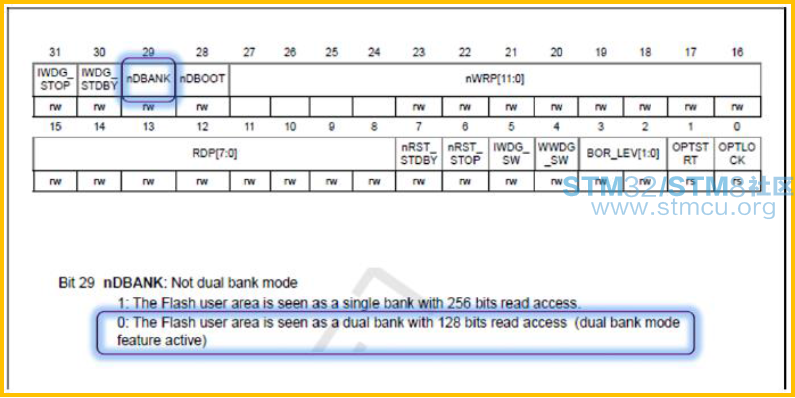

从单Bank切换到双Bank只需要将选项字中的nDBANK设置为0就可以了。

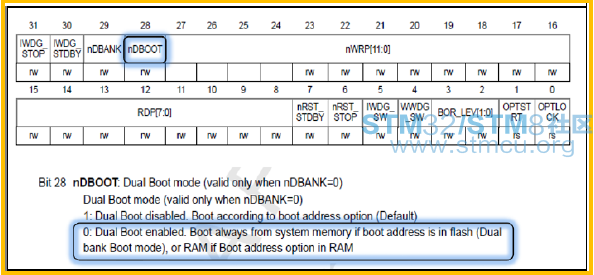

: r+ u) Q9 b0 k" G 双bank启动的配置 阅读STM32F769的参考手册RM0410,知道它的启动地址是根据BOOT引脚的状态由选项字中的BOOT_ADD0或者BOOT_ADD1来决定的。可以在从地址0到0x3FFFFFFF的合法地址范围内,以16K字节为间隔从任何地址启动。也就是说,可以通过设置BOOT_ADD0或者BOOT_ADD1的值为0x08000000或者0x08100000来从Bank1或者Bank2启动。这个很好理解,但选项字里还有一个nDBOOT, 这个字段又有什么作用呢?它会怎样影响STM32F769的启动过程呢?SYSCFG_MEMRMP中SWP_FB字段又有什么用呢?除了修改BOOT_ADDx还有什么是要注意的吗?下面将一一进行解答。% L9 Z. N; S# c# R/ @* F nDBOOT和SWP_FB的说明! {2 W& P+ V+ Z9 g* T; { 我们先来了解一下nDBOOT和SWP_FB。 nDBOOT位于选项字中,只有在nDBANK设置为0时才有效。+ ~5 B! b5 N) f- C 当nDBOOT为1时,双启动模式被禁止,根据BOOT_ADDx的值来决定启动地址。这也是默认的设置; 当nDBOOT为0时,双启动模式被启用,将始终从系统的bootloader启动(如果BOOT_ADDx的值在Flash范围内),或者从RAM启动(如果BOOT_ADDx的值在RAM范围内)。5 L& u# s2 J/ [8 a ]$ z

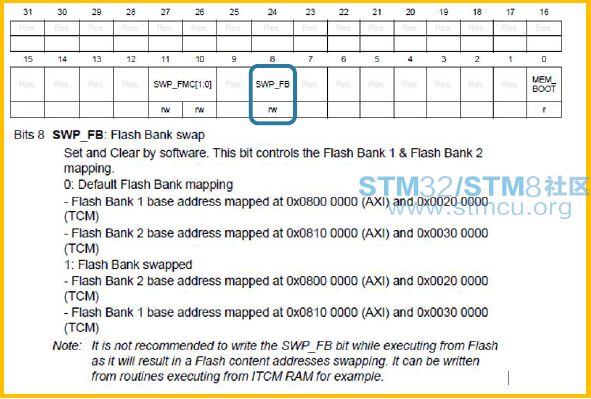

SWP_FB位于SYSCFG_MEMRMP寄存器中,用来切换Flash bank1和bank2的地址映射。 当SWP_FB的值为0时,Bank1映射到0x08000000的位置,从Bank1启动程序; 当SWP_FB的值为1时,Bank2映射到0x08100000的位置,从Bank2启动程序。

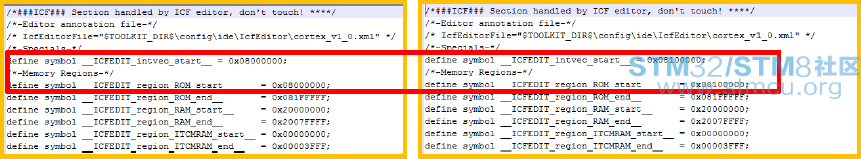

" i4 r7 K1 Q% b( F' C9 w nDBOOT为1时的双Bank启动 nDBOOT默认值就是1,这时系统启动的地址由BOOT_ADDx决定。 这时通过修改BOOT_ADDx的值可以改变启动地址。使用这种方法的时候,要注意一个地方:9 J3 |; E' C. H. m# ]" {- J6 W) g7 n 中断向量表的位置,这里又要注意两个地方:' B& O( Z/ T" P 一个是link文件中的中断向量表位置的设置要和实际启动bank一致。也就是说,如果BOOT_ADDx设为0x08100000,在link文件中中断向量表的位置也应该设置为0x08100000。以IAR为例,BOOT_ADDx分别为0x08000000和0x08100000时,link文件中的设置对比见下图: k0 Z2 L. k d; }9 ^& N( n

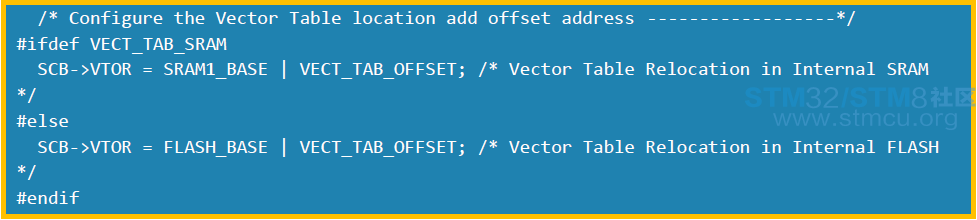

: a+ D* Q8 K6 U% T1 m$ d 另一个地方就是:system_stm32f7xx.c的函数SystemInit()中,有没有对中断向量表偏移寄存器进行设置,设置的值是否和实际启动的位置一致。注意:在SystemInit函数中,可以不对VTOR寄存器进行设置,MCU硬件会自动根据启动地址设置VTOR的值。如果在SystemInit函数中加了对VTOR寄存器进行设置的代码就必须保证和实际启动地址一致。6 U* x: B/ K2 E1 s( {% m% X

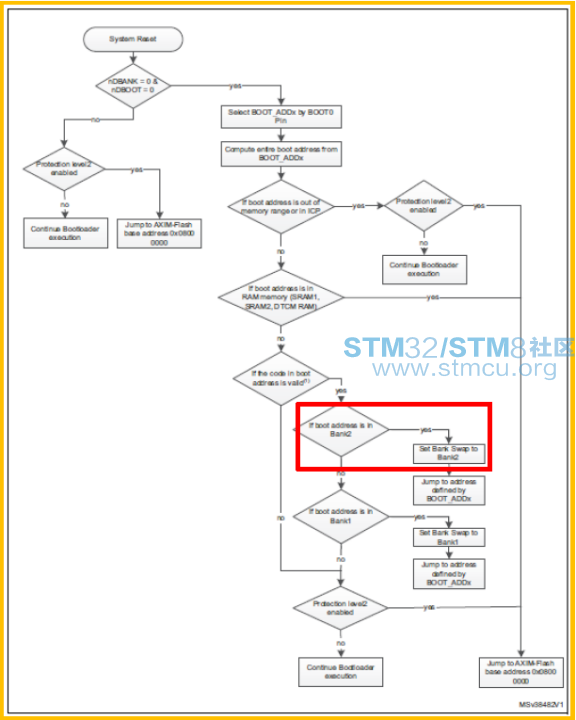

总之,当nDBOOT为1时,选项字中的BOOT_ADDx的值,Link文件中FLASH的起始地址,还有中断向量表的位置都必须一致,并且设置为想要启动的位置。: _3 F2 _6 [8 |1 A- O7 b( q) A 修改选项字的内容可以通过ST-LINK Utility进行。9 m3 j7 v: J: X8 `5 ?0 `; w' G: M ; M; n) N# X" m V6 h nDBOOT为0时的双Bank启动" e; J% m7 R6 \ 选项字中的nDBOOT设置为0时,程序会从系统bootloader启动,然后会根据BOOT_ADDx的值决定从哪里启动。具体Bootloader的启动流程见下图(AN2606)。 @) C+ k0 d! \9 w% m: c
在上图中,当BOOT_ADDx设定的启动地址在Bank2时,系统bootloader会将SWP_FB的值设为1,将Bank2映射到0x08000000的位置。从Bank2启动程序。当BOOT_ADDx设定的启动地址在Bank1时,系统bootloader会将SWP_FB的值设为0,将Bank1映射到0x08000000的位置。从Bank1启动程序。 使用这种方法时要注意的是:Link文件里的Flash起始地址,和中断向量表的位置都设置为0x08000000. system_stm32f7xx.c的函数SystemInit()中对中断向量表偏移地址的设置(如果有的话)要与Link文件一致。3 d- Q# ]4 t- i$ \ 总结& d0 B: H* E5 T u 说到这里,现在也可以看出这两种方式的区别了。都是通过修改BOOT_ADDx来切换启动从两个Bank启动。第一种方法,同一个应用程序,从不同的Bank启动时,中断向量表的位置必须在程序中(link文件中)进行修改。所以实际的bin文件是不同的。也就是说,编程的时候就必须明确程序是放在哪个Bank的。而第二种方法,可以将同一个bin文件烧写到不同的Bank。只需要保证文件烧写的位置和BOOT_ADDx设置的地址一致就可以了。 2 z# k5 k$ m5 ~' L& R! K+ K; s 资料下载 / K* v+ P+ G5 v( w' `. g 更多实战经验 |
| 双BANK的确带来好处。 |
![]() 学习。。。。了 |
![]() ![]() ![]() ![]() |
| 你好,我想问下如果代码大小超过了1MByte是不是就不能用双bank了 ,有没有文档说明的。谢谢。 |
