AN3156
应用笔记
STM32 自举程序中使用的 USB DFU 协议

前言
本应用笔记说明了 STM32 微控制器自举程序中使用的 USB DFU 协议。它详细说明了每个
支持的指令。若需器件自举程序 USB 硬件资源和要求的更多信息，请参考 “STM32 系统存

储器自举模式 ” 应用笔记（AN2606）。

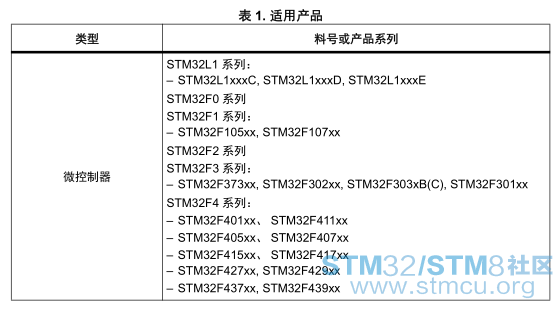

目录
1 自举程序代码序列 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2 USB DFU  自举程序请求 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3 DFU  自举程序指令 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4 DFU_UPLOAD  请求指令 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.1 Read Memory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.2 Get 指令 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
5 DFU_DNLOAD  请求指令 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
5.1 Write memory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
5.2 Set Address Pointer 指令 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
5.3 Erase 指令 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
5.4 Read Unprotect 指令 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
5.5 Leave DFU mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
6 自举程序协议版本演进 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
7 版本历史 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

1、自举程序代码序列
不同版本的自举程序 DFU 在协议（请求和指令）方面没有区别。要查看具体的区别列表，
请参见第 6 节。
进入系统存储器自举模式并且 STM32 器件已配置完毕后（更多详细信息，请参见
AN2606），自举程序代码会配置 USB 及其中断，并会等待 “ 枚举完成 ” 中断。
插入 USB 线缆之后，会立即执行 USB 枚举（如果 USB 线缆已插入，则会立即执行 USB
枚举）。如果不希望 STM32 进入 USB DFU 自举程序，必须在复位前先拔出 USB 线缆。

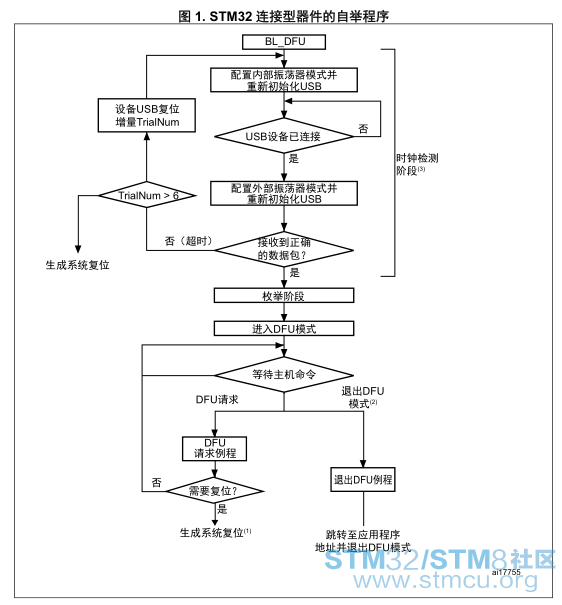

自举程序版本会返回到 bcd 器件字段 MSB 中的器件描述符（示例：0x2000 = 版本 2.0）。
对于互连型 USB DFU 自举程序，器件会先尝试使用 25 MHz 配置，如果失败，随后会尝试
使用 14.7456 MHz，如果失败，最后会尝试使用 8 MHz 配置。如果仍失败，会使用较大的
超时值重复执行上述操作（会再次测试三种配置）。如果第二次尝试也失败的话，会生成系
统复位。

1. 系统复位后，器件可能会返回到 BL_DFU 循环，也可能执行 Flash 存储器中的代码，具体视连接状态和自
举引脚的状态而定。
2. 先发出 0 Data Download 请求，然后再发出 GetStatus 请求和 Device Reset 请求，即可退出 DFU 模式。
3. 六次尝试后（三种时钟配置均测试两次），会生成系统复位。

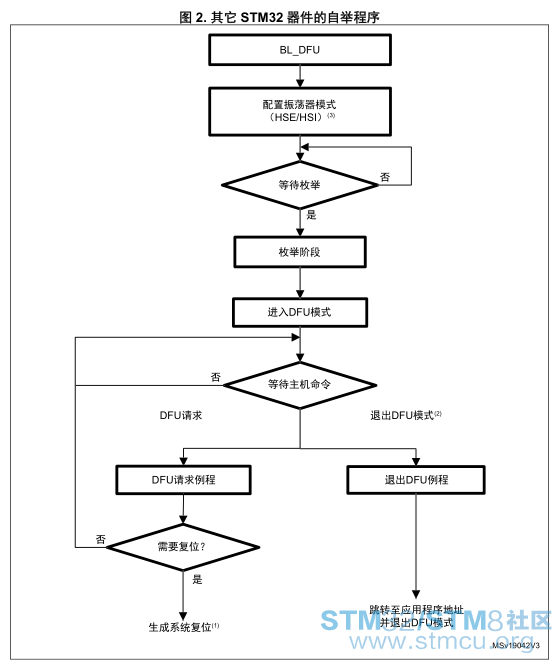

• 如果产品使用 HSE 进行 USB 操作（连接型产品除外）：
– 启动时，会测量 HSE （若存在），如果支持，则会配置 USB。如果未检测到
HSE，自举程序将执行系统复位。如果测得的 HSE 时钟值属于不受支持的值，
USB 协议将无法正常执行。
• 如果产品使用 HSI 进行 USB 操作。
– 启动时，会使用 HSI 时钟配置 USB。
关于产品配置的更多详细信息，请参见 AN2606。

1. 系统复位后，器件可能会返回到 BL_DFU 循环，也可能执行 Flash 存储器中的代码，具体视连接状态和自
举引脚的状态而定。
2. 先发出 0 Data Download 请求，然后再发出 GetStatus 请求和 Device Reset 请求，即可退出 DFU 模式。
3. 对于某些产品，不会为 USB 自举程序操作使用外部振荡器 HSE，而只会使用内部振荡器 HSI。请查阅
AN2606 产品的相关章节，了解需要为每种产品使用哪种振荡器。

2 、USB DFU 自举程序请求
USB DFU 自举程序支持 2004 年 8 月 5 日发布的 1.1 版 “ 器件固件升级通用串行总线器件升
级规范 ” 规定的 DFU 协议和请求。关于这类请求的更多详细信息，请参见规范。
表  2 和表  3 列举了 DFU 类特有的请求及其参数。
表表 2. DFU

.....
