面向STM32Cube的STM32 USB-PD（电力传输）软件扩展

/ Q6 I: M3 g8 Q$ K& x  }
  m* u% o% ]: j6 r% G前言
本文档介绍了面向STM32Cube的STM32 USB-PD（电力传输）软件扩展，参考X-CUBE-USB-PD。
$ a2 M6 g# G, x  N: {USB Type-C™是最新的USB连接器生态系统，能够满足平台和设备不断变化的需求，同时保持USB的功能优势。
USB Power Delivery协议嵌入到了USB Type-C™连接器中，从而可以轻松连接/断开USB线缆，实现很多数据传输以外的功能。此协议能够传输超过常规5 V / 1.5 A的电压/电流，最大功率供应为100 W。
4 a4 B8 e7 D6 S! p3 c" oSTM32 USB-PD包（X-CUBE-USB-PD）包含一个库（二进制格式）和以STM32F0设备作为USB Power Delivery微控制器的应用示例。可扩展到其他STM32系列。
, p5 |, M; Q- b5 c该软件包包含的示例涵盖了大部分应用用例，允许用户基于USB-PD（供电方，受电方，和双角色端口）开发应用。
该库及相关示例可用于STM32F0设备以及专用P-NUCLEO-USB001扩展板（包含模拟前端和USB Type-C™连接器）。
本文档介绍了如何使用USB-PD库实现常规用途，以及创建自定义应用。它包含了以下专题，以简化此库的使用：
; J* x2 u" o8 g% {: S5 u/ }7 n% J• USB-PD标准概述
3 }! H: C6 J' O; w• USB-PD库架构
& |, f! s6 v. L/ F( H' a- F• USB-PD堆栈使用描述
2 M1 X% ^/ {; m' u3 j: F• 如何使用此库设置USB-PD应用。

) q4 V$ z1 c) _4 K" r

+ k4 A# X7 L5 c9 v- m& ^1 受电方概述
+ p  L7 @% }; Q6 {$ J& v1 K  J1.1 缩写和缩略语

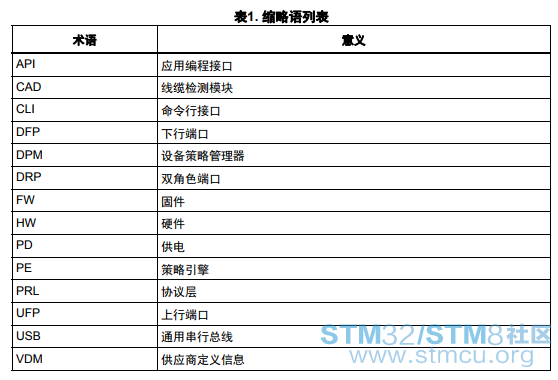

, S3 F( d3 c4 h; d

# @8 `# u$ r% k  ^6 D& S1.2 参考
• 通用串行总线电力传输规范，版本2.0，2016年3月25日
• 通用串行总线Type-C线缆和连接器规范1.2，2016年3月25日
" S9 p8 H7 c! Z5 k- ~- a
) o9 K  Y1 o$ P" w5 M
/ l  s, d! Y; y0 w- E
# n4 @# L1 \' d8 v4 W6 Q2 B. v2 USB-C PD架构
- ]- v2 _( L% h$ }0 [

! e4 V5 `+ X# L4 X& @2.1 架构概述
USB电力传输规范文档定义了PD设备（供电方或受电方）的通信层，如图 1中所示。
8 Z3 r( a+ _( J% ~7 k
7 \' q2 U, D5 e; s4 C
假定一个具有PD功能的器件至少具有一个端口，可以是：
• 上行端口（UFP）
– Sink电源（受电方）。
– 可选source电源（受电方 / 供电方）。
3 h. q5 t; t- P- b5 L, Z3 [– 可选择通过USB进行通信
) L' k; o0 s  m. x+ A* ~0 t: q& C– 利用SOP包通信。
• 下行端口（DFP）：
7 G$ h9 y; _! [) q– Source电源（供电方）。
( u  F6 d3 K* }9 L– 可选Sink电源（供电方 / 受电方）。
" m9 q* M: l* l6 J– 可选择通过USB进行通信。
3 {& `1 K3 x7 P– 利用SOP包通信
– 可选择利用SOP包通信
0 B9 S6 {0 I7 S
8 t$ F: t0 `3 g& R- V: k) q...

5 W1 a+ O6 p& n5 C7 |7 h8 ]: T& ?阅读更多内容，请下载文档：
