UM2051
用户手册
面向USB TypeC™和Power Delivery的STM32 Nucleo包入门


/ J3 Y6 P, d# U% M+ P  J前言

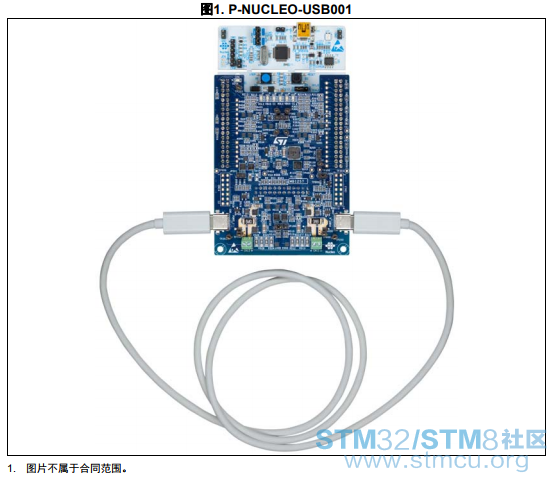

面向USB Type-C™和Power Delivery（P-NUCLEO-USB001）的STM32 Nucleo包是一种基于NUCLEO-F072RB板和USB Type-C™Power Delivery扩展板（MB1257）的套件。该扩展板具有两个双角色功能电源USB Type-C™端口，附带离散模拟前端PHY用于USB Type-C™配置和管理。在STM32F072 MCU上运行的完整且经认证的USB Power Delivery中间件堆栈符合USBType-C™ 1.2和Power Delivery 2.0规范，可用于控制两个USB Type-C™端口，并允许使用Power Delivery通信协议通过CC线路通信（有关所有详情，请参见www.st.com网站上的《面向STM32Cube的STM32F0系列嵌入式软件扩展上的USB Type-C™ Power Delivery》简明数据手册（DB2957））。本文档将描述基于P-NUCLEO-USB001套件构建系统和运行应用所需的硬件环境。
# N0 Z1 c& ?& r! o$ y  |
* O! A3 w5 k5 p* V# ]

" f  w! C4 }# I1 受电方起始
, p4 ~" G* ~  {* g& D" ~1.1 系统架构
面向USB Type-C和Power Delivery的STM32 Nucleo包由两个主要模块组成（参见图 2）：
• 控制块：运行堆栈的NUCLEO-F072RB板
• Type-C接口：MB1257扩展板
注： 套件中提供了经认证的USB Type-C全功能线缆。

2 E+ J' k' ~9 o# ^
1.2 MB1257板版本
0 f% ?4 E- ~$ i3 p+ aMB1257扩展板现有两个版本：
% I% i* q5 V4 d" |5 u• MB1257版本B或MB1257B
• MB1257版本C或MB1257C
MB1257C取代已不再生产的MB1257B。
- Z5 x7 P3 z6 V( b7 y7 n! e/ I二者的主要区别与细微的硬件变更有关，目的是改善性能并符合最新认证规则。用户在这些平台上运行X-CUBE-USB-PD中间件堆栈的可用版本之一时可能会发现一些差异。有关详细信息，请参见www.st.com网站上的《面向USB Type-C和Power Delivery的STM32 Nucleo包（带NUCLEO-F072RB板）》用户手册（UM2050）。

.....
