DIY 40元的PM2.5检测仪 AISAIR

[复制链接]
abv123 发布时间:2018-1-23 00:39
今天DIY一个PM2.5检测仪 40元就够了4 `! ]5 ^1 o0 Z# i4 c- |
需要一个OLED屏13元,和一个传感器 27元,本来买的是夏普的GP2Y1050AU0F- P' `: G% Z0 l# e& Y9 n
结果JS发来的YW-51......我去,本来想着凑合用吧,后来与G5S效准后,还是挺准的% z0 Y3 s8 d4 z' k
网上有很多检测仪的贴子,不过大家不知道发现了没有,自己做的和买来的成品
; a3 B) L, Y; x* i: Z5 A4 X测出来的数值差别非常大,原因在于修正数据的算法,这个贴子的侧重点就是说说算法1 e. S" c4 Y  W3 z5 H9 @) f% F
最后提供原代码下载

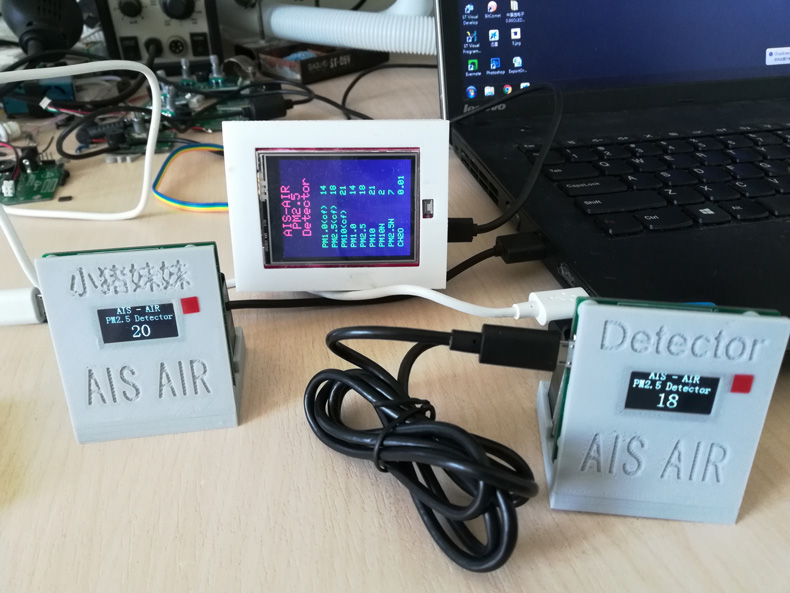

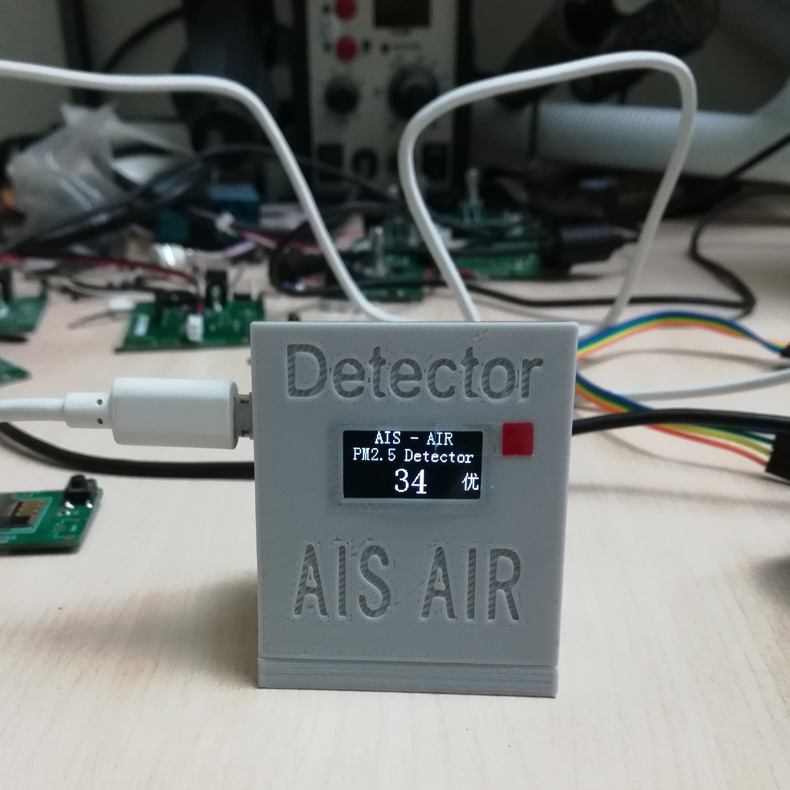

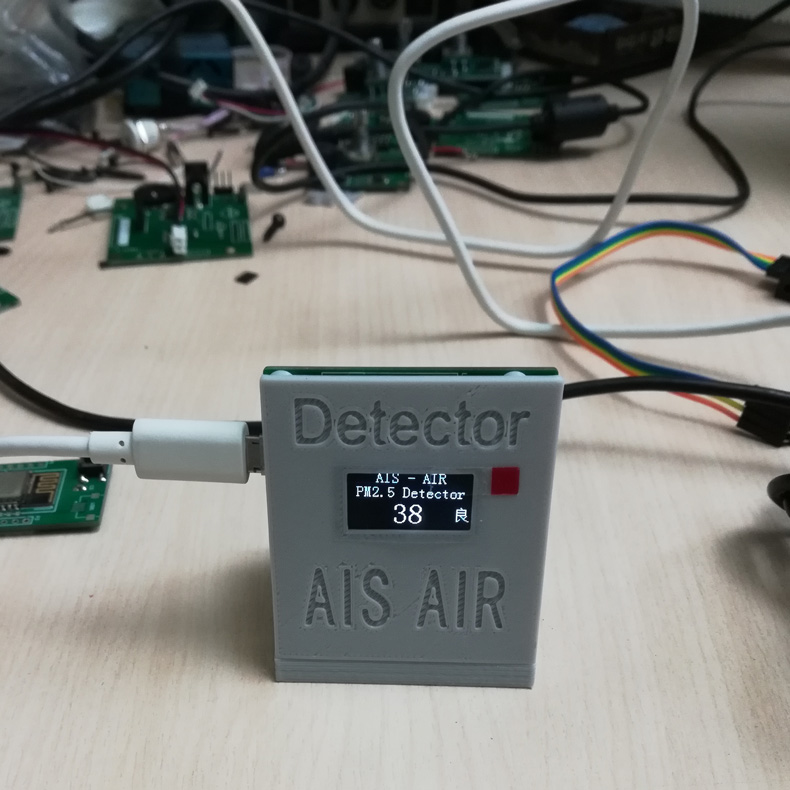

" C: Q- Z1 K1 ~$ f9 ]$ j$ a别的不多说了,先发个成品的照片,面板用3D打印的(这个红外传感器受光线的影响很大
  M$ A. L! h, j后来加了个遮光)
0 y5 H$ t# H) a0 d! H/ O; O
: O( O( t3 N7 Z7 C/ @- S. y' r: o5 o; {  r9 R  o+ f

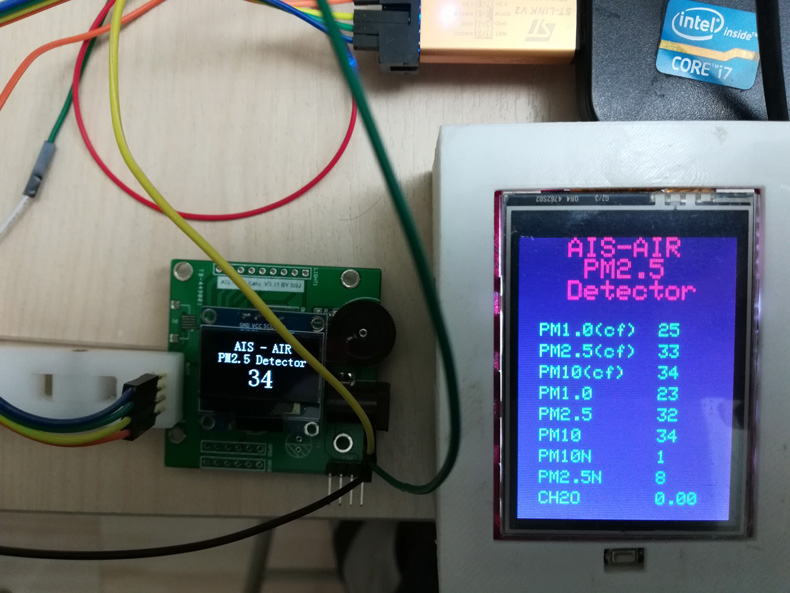

下图是和另一个G5S传感器效准
: [* Y% R. H9 N
7 O: S4 ]. `4 v) y: U8 k* G4 L9 q) L! T% N, [3 P& Y0 M, V

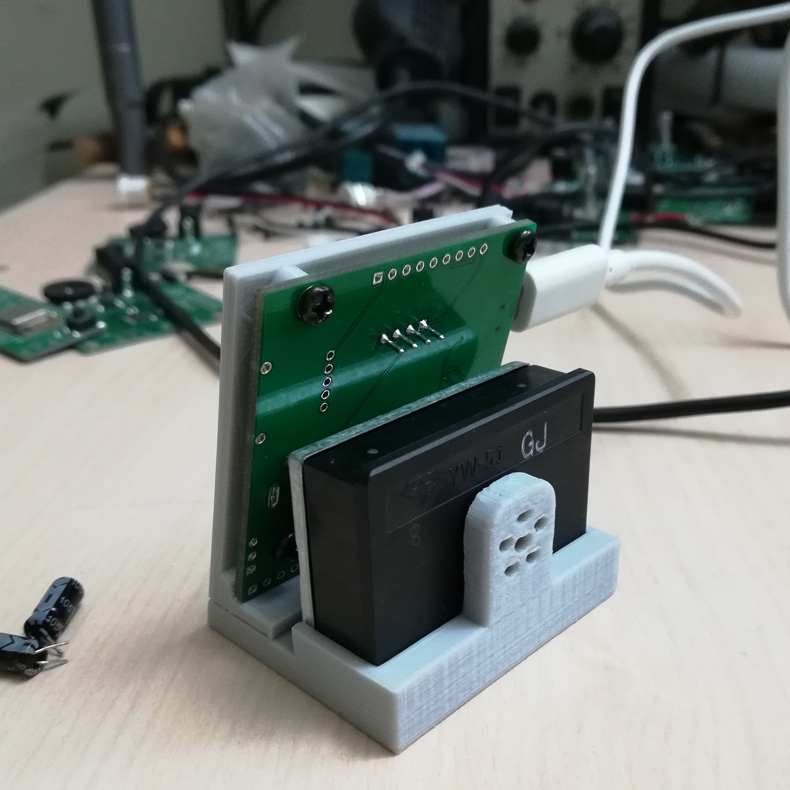

下图6个孔那里,就是遮光用的,如果没有这个,白天和晚上的差值会很大: v& N; l; ^$ k0 A
加了遮光就好了: v* T% R- t2 w6 Q9 L  e

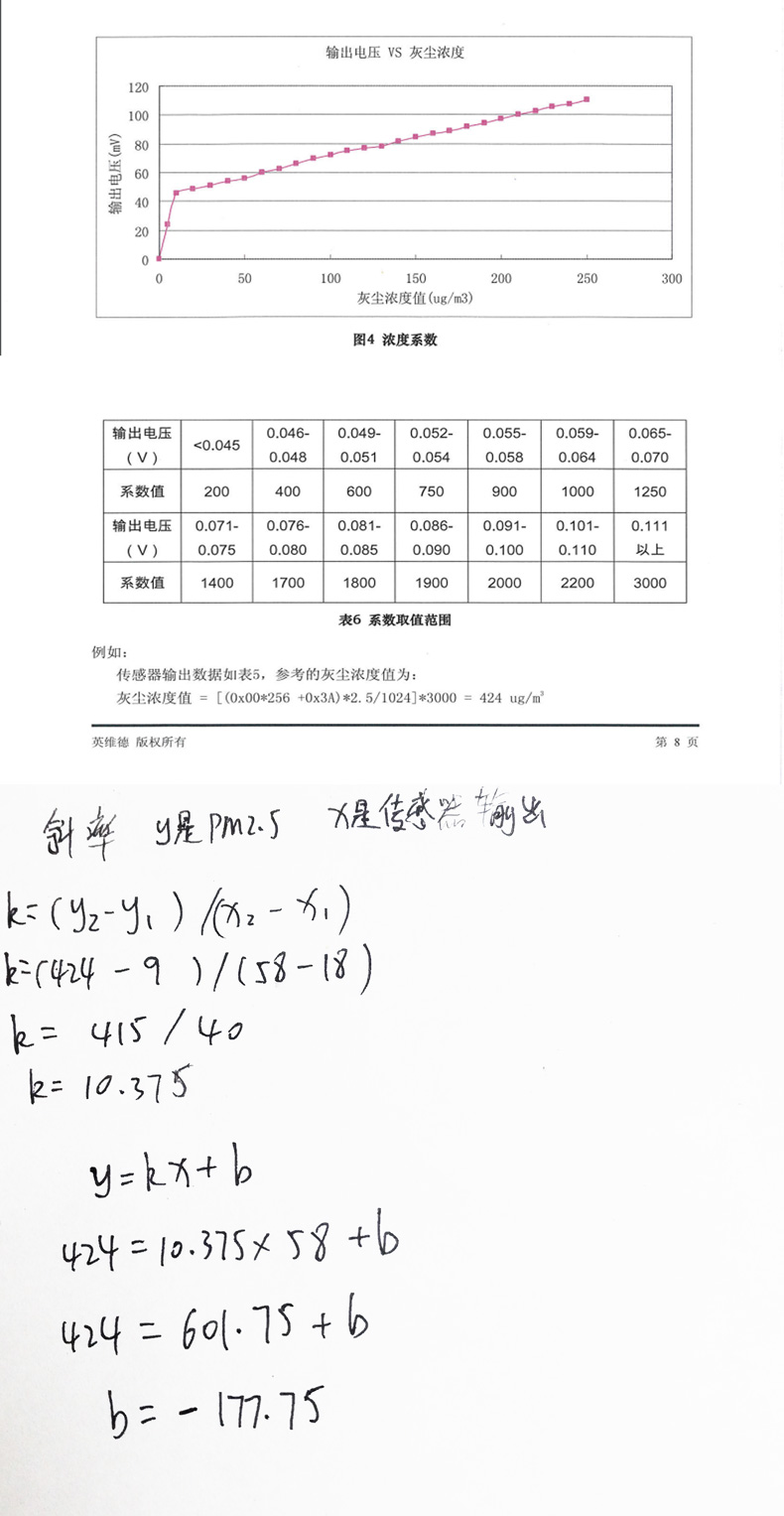

. [4 u) g* p+ {) S7 n/ I4 o% M5 L下图是我写的算法图
+ i* f3 X9 A  j5 V我简单的说一下
0 S- F$ t3 P9 y先看图4,从x轴,数值18以后,Y轴基本上是线性的上升(基本上是一条直线)
4 H9 B& h, q/ d$ z  g所以算法我们可以用小学数学的知识斜率公式来算
% G% |. a1 L9 I# ?4 c# o! I0 ]k=(y2-y1)/(x2-x1) 根据图6的例子中的数据,代入公式( ~: f+ z8 i# x  T. |) T0 y+ [2 n
我简单写了一下算法,看下图的后半断。算出K 和 b
5 F0 y9 J0 p  x, M8 ^1 p; i
( k* L9 z/ h. M8 d: r4 e( S/ T. H+ N那最后怎么从传感器的值 算出PM2.5的值呢?
/ j8 x" }, |( @& |$ y0 _9 X4 Q2 Ey=kx+b
% I1 x) e9 ~: V( t* B; ly=10.375 * 18 -177.75
3 j* X! ~) d0 s% ]# @% py= 9
3 }& o2 q2 b0 n* V4 l
5 K: z8 O! I1 m7 y  A! `具体算法看程序吧
" t9 s' K9 G" ~% S不同的传感器也是类似的,如果数值从低值效准后,高值更高
7 ?. Z8 ]2 l3 F$ e只要调整斜率值,就可以了0 C8 y7 C6 @9 c8 n8 ~3 Z
程序下载: STL文件是3D打印面板的文件,压缩包是程序文件IAR for stm83 N/ _5 j: C& H. a' k! w
链接: https://pan.baidu.com/s/1mjufTSs  密码: 2fnk/ O- I6 c# \( R$ o4 H4 g
+ A2 c/ m: `# @+ X: m( e7 p8 y8 c
