! D- l  g* f) h# ZSTM32系列Cortex-M4中最小的模块，支持Espriano，用于可穿戴传感器的数据处理处理。目前在Tindie出售。

描述
6 J/ t" M) n5 ]小巧而强大的MCU，可直接在设备上运行Espruino JavaScript以及C的固件。 基于STM32F401,这是ST中最小的Cortex M4芯片。
可支持USB、12位ADC、SPI、I2C和I2S。引出了BOOT0、TAMPER和RESET引脚。
Espruino使用了TAMPER引脚，我们会保持bootloader、ST参考设计和Espruino Pico板的兼容性。
6 t1 C: H! X$ `( H5 L$ a0 V

: }, v* ^' H$ B/ O6 b细节
这是Flex模块的主控板。
这个是STM32F401 是目前为止，最小巧的Cortex M4芯片
- d- [& ?1 C* c/ Z. _我们希望最终在基于WLCSP 3X3mm封装下，能进一步缩小电路板。根据Fyber Labs项目的要求，将会有带有不同引脚数目的，多种版本的电路板。
, y, N7 H! C: k- f2 }0 {
要支持USB，需要外部晶振。通过STM32CubeMX代码生成GUI的时钟定时如下(从左到右/不言自明) :
9 G/ D, R" ~0 B; |% z# L+ _

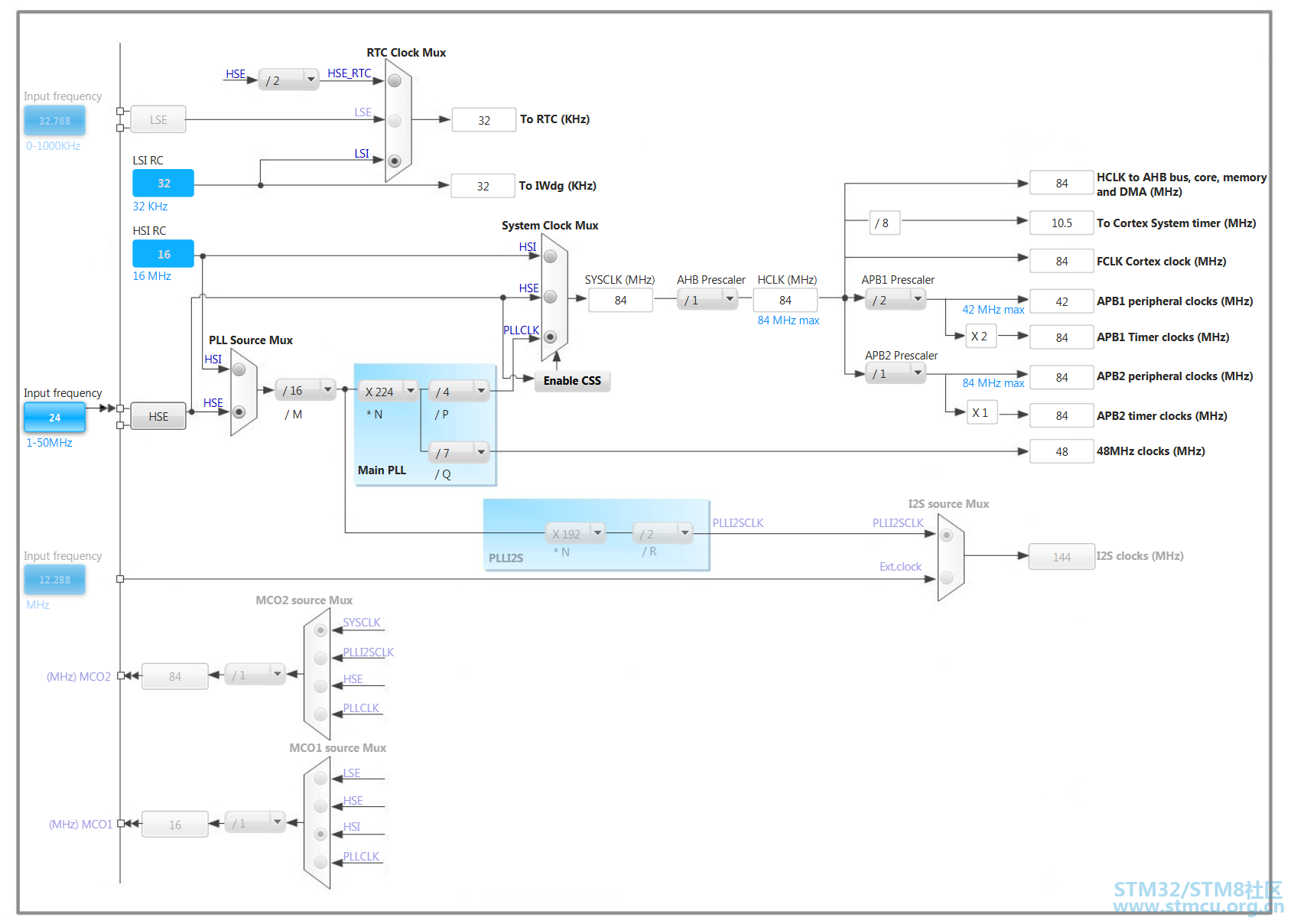

24MHz晶振
. T  M, K% t. d5 i( ^输入频率= 24，PLL Source Mux= HSE，/ M = / 16，* N = x224，/ P = / 4，/ Q = / 7，System Clock Mux= PLLCLK，AHB预分频器= / 1，APB1预分频器= / 2。

+ U, H+ f+ h5 _0 e  ]3 l

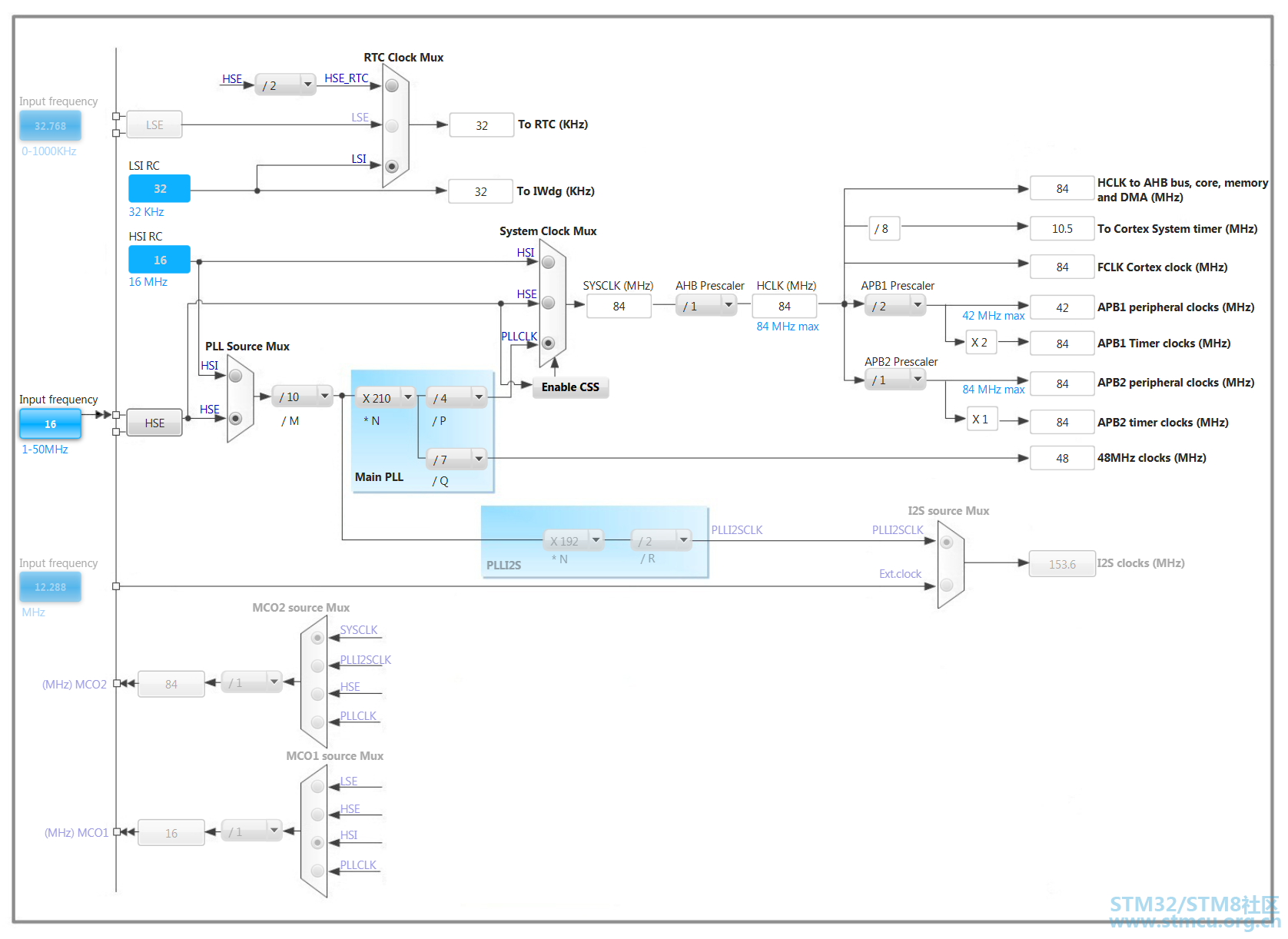

16MHz晶振
6 T7 ^* G4 D4 ?# s  O$ G8 t输入频率= 16，PLL Source Mux= HSE，/ M = / 10，* N = x210，/ P = / 4，/ Q = / 7，System Clock Mux= PLLCLK，AHB预分频器= / 1，APB1预分频器= / 2。
- ?) z4 `6 ^" `+ a  A% h6 E


: R3 ]: U( n- p5 Z/ ?8MHz是开发板(STM32F401CDiscovery) 的默认值，但是它们的封装更大。
! P8 _# J0 K/ [' F) a& h, u
& n' I" ~$ [' k4 F支持通过SWD利用6脚的TC2030 - IDC进行编程，我们已经得到了Espruino的初步支持。虽然，通过USB设备对芯片进行网络GUI配置后还无法正常工作，但是通过UART配置已经能正常工作了。
7 k/ N+ u; H% t* X8 e所有的相关软件都将依据BSD或MIT许可发布。SAAS或基于云的软件会依据AGPL。
8 q0 y3 V# H- q' l; Y3 v

6 W- [$ q0 }- h0 V6 c4 b
; \# V2 h' V- \. Z( F3 d+ f组成
# f$ R: Z' v/ ]* ~1× STM32F401CC 或 STM32F411CE
MCU

% Y, T! j8 n" V0 a4 n" H1× EPSON FA-20H 16.0000MF12Z-AC (Q24FA20H00044)
4 T$ F+ a, g# M! B' ?, l, h晶振

, M- l+ O* ]) d- k: b1× EPSON FC-12M 32.7680KA-AC (X1A0000610008)
  M0 ^7 m; ?- |2 F2 C晶振

9 Q1 w: G& V0 ^9 Z# i, B: q1× ALPS SKSVCAE010
按钮

. W$ }' p: i: o$ d3 B5 s+ \+ O+ Y


# X, U( h4 p! [8 s6 a新版本
我们将模块缩小到4层。你可以在github上的小目录中找到新的版本。和大的版本相比，没有太大变化，
尽管我们重做了它的布局，试图看看是否在相同大小的主板上添加更多的组件。
为了进一步缩小，我们需要切换到小得多的WLCSP 3x3mm封装的版本。

' G7 ~* i* K. k1 m+ m+ ?1 h布局更新
我们在这两种尺寸上都添加了32 kHz晶振。这会节约一点电能，并允许在较大的电路板设计上进行RTC操作。
: ?3 f4 x5 Q1 I/ w# l1 h- kUSB双电源板的采用新的OTG设计，其中包括一个更高效的I2C总线，用于上电检测以及OTG数据通信。
  W. B$ w9 K. A+ H$ v/ a) g# K; F我将交换一些布线，以便使I2C更高效，更好的控制USB线路上的阻抗。

  }8 Q$ w, o8 |( M4 vsch,layout见GitHub

, r! [* e! [; _! B' E& zSTM32F401见Tindie
4 U6 D) p$ N7 G2 t) l6 {# T/ J
6 q7 w* N4 W. a% w: b# K, N视频介绍
3 W: l1 h1 i9 G  V6 ]$ l$ G  Q% l
2 ?+ o6 H- u7 V/ v; z* B! L* @# hSystem Design见GitHub
2 V( W! Q8 v! Q: B
