第五章 蜂鸣器实验

5.1 实验目的

本实验旨在学习通过STM32的IO口控制蜂鸣器发出蜂鸣声，掌握蜂鸣器的常规控制电路。

5.2 实验简介

蜂鸣器是一种一体化结构的电子音响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件，如下图所示。

图5.2.1

蜂鸣器有无源蜂鸣器和有源蜂鸣器之分，简单来说，就是有源蜂鸣器通直流电就会叫，无源蜂鸣器需要用频率2K--5K的方波驱动它才会叫，否则直接通直流电是不会叫的。

本实验中IO口输出高电平，三极管Q1导通，集电极为低电平，蜂鸣器鸣叫。

5.3 电路设计

蜂鸣器控制脚连接到STM32的PC13脚，如图5.3.1，其中R18为限流电阻，R19为下拉电阻。控制引脚输出高电平时，三极管导通，蜂鸣器鸣叫；输出低电平时，三极管截止，蜂鸣器停止鸣叫。配置管脚时，PC13配置成推挽输出即可。



图5.3.1

5.4 软件设计

    打开光盘目录下的3、程序源码->1、基础实验->下的实验2 蜂鸣器实验工程，打开左侧目录树BSP下的Beep.c文件，此为蜂鸣器的驱动程序文件，工程目录如下图所示，

图5.4.1

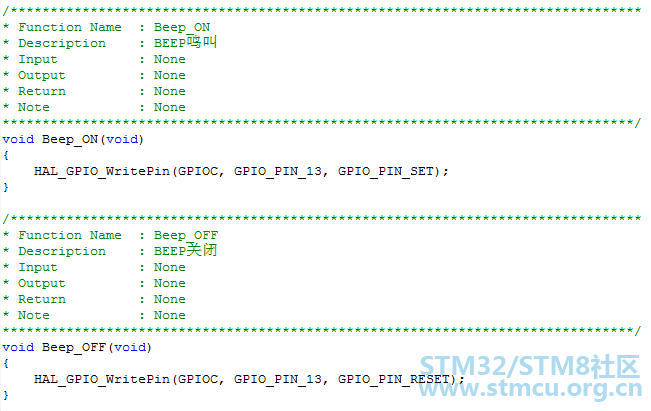

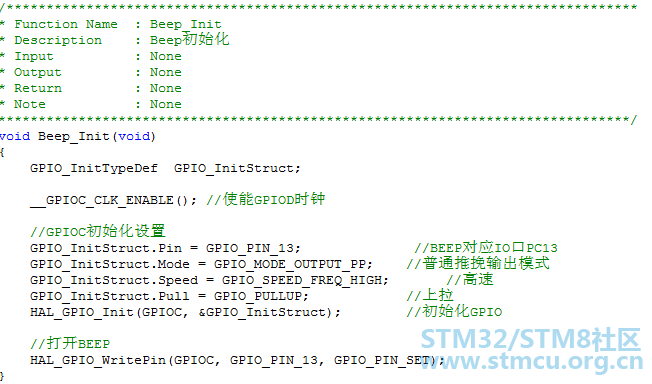

打开Beep.c文件，代码如下：

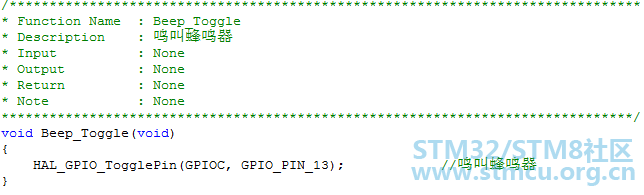

图5.4.2

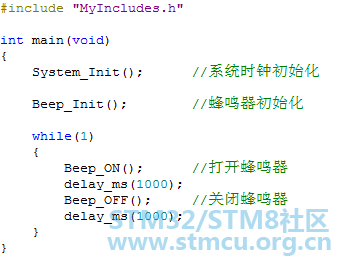

打开main.c文件，初始化系统时钟和蜂鸣器输出管脚配置，最后在while循环中每隔1S打开或关闭蜂鸣器，代码如下

图5.4.3

5.5 下载验证

用MINI USB线通过CN3的USB口连接电脑和开发板，拨动电源开关给开发板上电，D3电源指示灯点亮，连接好JLINK/ST-LINK下载调试器，打开“实验2 蜂鸣器实验”工程代码，编译下载，蜂鸣器会响1秒停1秒，如此循环。
