STM32F401 和 STM32F411 系列上的外设内部互联
$ n7 C( r7 w0 ]: g
前言
- [, M9 c; J9 R/ h# ?- M5 P8 @: V
在 STM32F4 系列最高性能和最低价格的基础上，STM32F401/411 外设可以通过名为 “ 外设内部互联矩阵 ” 的网络实现自主通信，无需 CPU 介入。
* a/ M- U( \4 |+ A
7 r) E' F  Q0 c7 t5 `) [STM32F401/411 系列产品的这一新特性增强了 CPU 的实时性能，并显著降低了功耗。
0 C- E1 S% g0 f6 j: W! Y( r
本文档首先描述了外设内部互联矩阵的特性，然后概述了外设内部互联以及如何根据应用对其进行配置。详细的应用实例使描述更加完整。
3 |- }0 W5 D7 ?. X; k. {& I
/ P5 [. i( D; }; w本应用笔记必须与 STM32F401 系列参考手册 (RM0383) 和 STM32F411 系列参考手册(RM0368) 一起阅读。两参考手册均可从 http://www.st.com/stm32 下载。
, d1 u) X3 j% s6 p, X8 s# g

# V- K. d& c0 f: h5 N4 X3 K

1 模块概述

" z/ z* F* n! [/ O1 c

若干外设可以直接进行互联和配置，用以发送或响应可以被路由到器件上其他外设的事件信号。

STM32F401/411 系列的自带外设包括：

$ i8 ~% ?# i, S* K  U

• 定时器 — 直接在内部互联或连到 DMA 或模拟模块。

• 模拟模块 — 接收来自定时器的事件或向 DMA 发送事件。

• 时钟模块 — 向定时器发送事件。

• 系统模块 — 向模拟模块发送事件。

• 通信接口 — 向定时器或 DMA 发送事件。

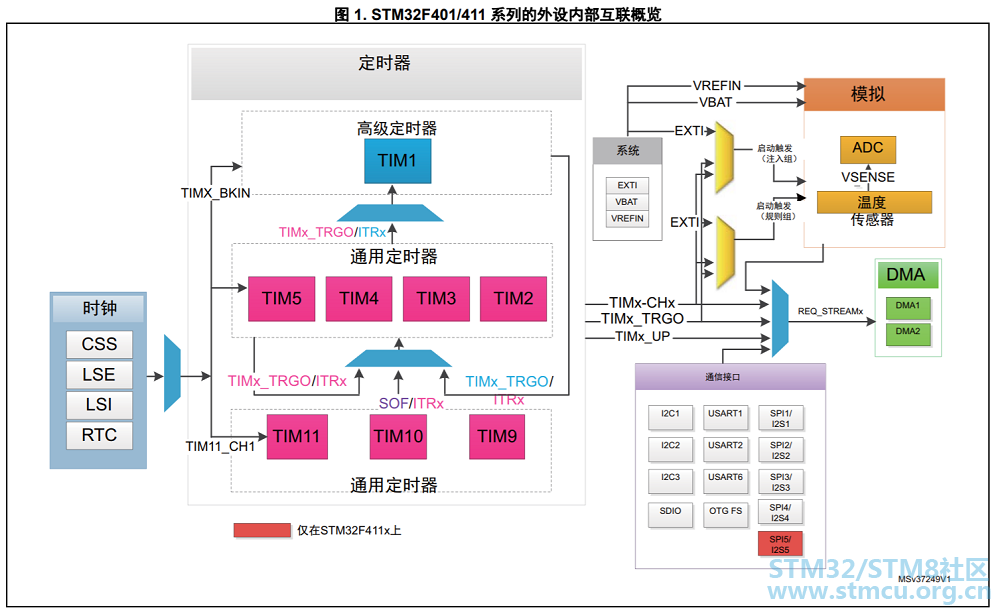

STM32F401/411 系列的外设内部互联见图 1： STM32F401/411 系列的外设内部互联概览。

8 I: P% x* e; ^

2 x- q7 c, @7 @

2 外设内部互联矩阵

STM32F401/411 的外设通过名为 “ 外设内部互联矩阵 ” 的网络实现互联，该网络可以使某一外设在不唤醒 CPU 的情况下与另一个外设直接相连。

0 j4 c5 S3 P. R3 u8 Z; v/ ^/ a

根据不同外设，互联可以工作于运行 （Run）、休眠 （Sleep）和停止 （Stop）模式。

响应事件的外设称为用户，发送事件的外设则称为发生器。

9 v: S& C+ h6 b: `7 J4 n

..............

7 ]# Y. y/ x+ |" g( w) n+ X! L
