前言
, h+ x( ~, {3 f  y* h* ?4 h6 N本应用笔记介绍了适用于触摸感应应用的布线和结构设计准则。与机械用户界面相比，电容感应界面的优势相当多。它们：
: F5 L& f: \; P. j● 具有时尚的外观和风格
! e( I* i* c5 X( T: Q, }● 易于清洁
● 防水
1 d! \3 E! J/ o* H. U. o● 耐用使用电容感应界面的应用越来越多。
设计这类界面主要难点在于确保各项目之间不会相互干扰。
/ B3 H2 W4 w- C. C) P  R本文档提供的简单准则主要涵盖以下三个方面：
1. 印刷电路板 (PCB)
& F  e$ T% F# g: a7 s% F+ [2. 涂层和面板材料
9 y9 `1 r5 u+ b- k: f6 {" u3. 电容感应环境中其它所有项目根据正在设计的应用，用户可能不必阅读本文档中的全部内容。阅读完包含主要电容感应准则的通用部分后，用户便可转到相应章节。例如，如果开发只使用投射式电极的应用，应首先阅读主要电容感应准则，然后直接转到介绍适合投射式电极设计的具体建议的章节。表 1 列出了本应用笔记所涉及的微控制器。
) H! f8 m/ R- R) x; m4 k# N

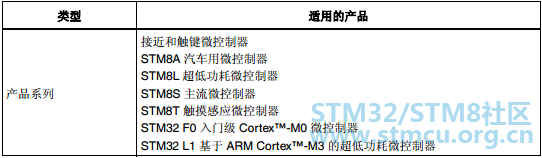

表 1. 适用的产品

1 ST 的电容感应技术

意法半导体的 STM8 和 STM32 系列产品采用不同的电容感应技术。这些技术基于：

● STM8A、STM8S 和 STM8L 微控制器的 RC 采集原理。

● STM8L、STM32 F0 和 STM32 L1 微控制器的电荷转移采集原理。

● STM8T14x 微控制器的表面式 ProxSenseTM 采集原理。

● STM8TL5x 微控制器的投射式 ProxSenseTM 采集原理。

注： ProxSense™ 为 Azoteq 的商标。

1.1 RC 采集原理

RC 采集原理以测量电极电容通过电阻的充电 / 放电时间为基础。触摸电容时，充电 / 放电时间时间会延长，因此可利用这种变化来检测手指是否接近。AN2927 中详细介绍了 RC 采集原理。

) E5 h3 J7 T7 j- W- c" H! V: b

1.2 电荷转移采集原理

电荷转移采集原理利用了电容电荷 (Q) 的电气特性。在采样电容中反复对电极电容进行充放电，直到采样电容的电压达到给定阀值。达到阀值所需的转移次数表示电极电容的大小。“触摸”电极时，电极中储存的电荷增加，因此采样电容充电所需的转移次数减少。

8 ]7 o1 n. C; u8 l3 m' U

1.3 表面式 ProxSenseTM 采集原理

表面式 ProxSenseTM 采集原理与电荷转移采集原理相似，只是其采集过程完全由性能更强的专用硬件 IP 管理。有关详细信息，请参见应用笔记 AN2970。

  s: V; z- ~9 X) _# [) Z

1.4 投射式 ProxSenseTM 采集原理

投射式 ProxSenseTM 采集原理测量从一个驱动电极转移到另一电极的电荷量。与电荷转移原理一样，其中也使用采样电容储存来自构成耦合电容的电极中的电荷，电极电容小于采样电容。当手指靠近时，因（两个电极间的）电介质发生变化，因此电容减小。结果，采样电容所需的充电时间延长，利用这种差异便可检测是否存在手指。

$ n  r1 X, n0 I2 r: `5 Y2 q

1.5 表面电容

当手指靠近感应电极时，电容发生变化。回路通过以下电容之一形成：

● 通过用户的脚接地的电容

● 用户的手与设备间的电容

● 用户的身体与应用板之间通过空气产生的电容（类似天线）

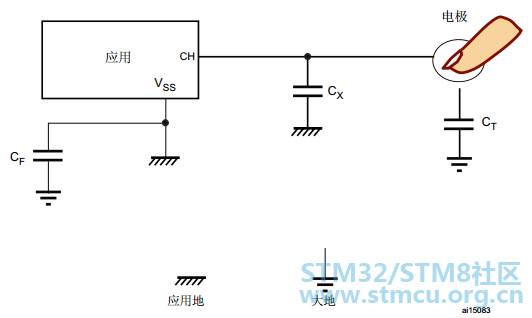

图 1. 等效触摸感应电容

.............

5 M5 o; h- `8 P1 H1 v

想了解更多，请下载原文阅读
