又到学习时间——STM32MPU、OpenSTLinux

[复制链接]
eefishing 发布时间:2019-12-19 23:41
早在2019年年初的时候,ST就发布了首款STM32MPU:STM32MP1。
. d" Y# k+ ?. h* R  g8 _. sSTM32MP1通用微处理器产品系列,系基于混合的 双Arm Cortex-A7核 和 Cortex-M4核架构产品。
  S5 D$ G1 ]2 ~一、支持STM32MPU 生态系统
熟悉 Cortex®-M4 MCU 环境的开发人员能轻松实现他们的目标,因为他们能够使用相同的 STM32Cube 工具套件,包括基于 GCC 的 IDE、STM32CubeProgrammer 和STM32CubeMX。此外,这款套件还配有 DRAM 接口调试工具,可以轻松配置 DRAM 子系统。

( Y+ R1 I" n1 t0 y! [
面向 Cortex®-A7 内核进行开发时,ST 通过使用主流的开源 OpenSTLinux 发行版进行开发,帮助用户消除潜在的障碍,确保应用软件移植的简便性和快速性。

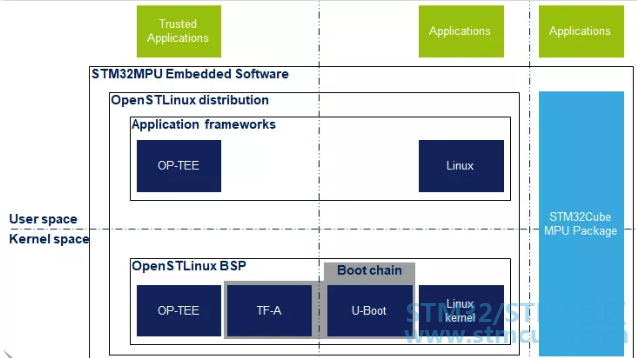

3 E3 u* s; ]* R3 l) v; R  C二、STM32MPU嵌入式软件架构先给大家看一下官方给的基于STM32MP1的架构图:
  R" b+ P; H, a! u, O, {, `4 r

1 E# {9 t1 e; E. P/ Z" c从图中可以看出,嵌入式软件主要分为两大类:7 z' ~6 N" S" Y+ V9 r+ {4 R8 u" P
1.STM32Cube MPU软件包
STM32Cube MPU软件包主要针对于Cortex-M4,基于HAL驱动程序和中间件,像其他的STM32微控制器,以完成协处理器管理。
$ |/ I7 }; E+ I( l; K
2.OpenSTLinux
开源OpenSTLinux主要针对于Cortex-A7,主要包含两大类:
  • OpenSTLinux BSP:班级支持包
  • application frameworks:应用框架
    & x- j# Y' z' R8 l) m

( m" R0 A/ K8 M  `4 u- i5 B
上面内容是一个整体框架,如果将其进一步细分,里面包含的内容还有很多,下面章节有针对性讲述一些相关内容。

: [+ ^  o3 U0 [7 Z

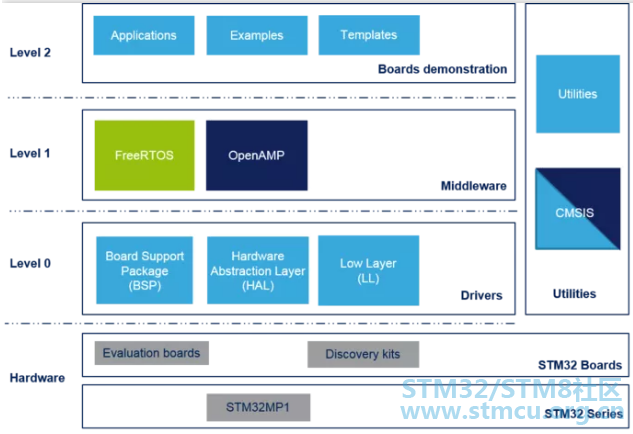

三、STM32Cube MP1包架构
2 Q6 X, t% k% z0 C( Y, T1 q3 R% s
如果使用过,或者学习过STM32CubeMX开发的朋友,应该对STM32Cube包不陌生。

  b! x3 I$ k* @) ?% R: K  K. K, |这里主要分为了四大块:7 j3 s. N1 S/ _  H7 O1 o3 F+ M

# T- P" l8 k6 q# T: v
1.Hardware硬件层这一块很简单,就是硬件板卡等。4 ?$ X/ z) Y# L4 K0 N
2 k' D* G5 W# P3 [$ |8 j
2.Level 0 驱动层(Drivers)这里分为三个软件组件:HAL:Hardware Abstraction Layer,硬件抽象层LL:Low Layer,低层驱动BSP:oard Support Package,板级支持包4 `( }2 d% W4 Q& Z( B+ U" J  G3 s5 _& ?
3.Level 1 中间层(Middlewares)中间件组件是一组提供一组服务的库。STM32Cube MP1包提供2个主要组件:FreeRTOS和OpenAMP。
FreeRTOS:
是一个免费的实时操作系统(RTOS)。
OpenAMP:是一个实现远程处理器服务框架(RPMsg)的库,它是一种与远程处理器通信的消息传递机制。

( r0 T; p0 z/ C* D9 p
4.Level 2 板卡示例层
主要是一些参考示例代码,初学的是时候可以参考。
/ t# V9 I' L: j/ G+ ]) w

/ \* V1 n$ z' G7 V: v# ]
四、U-Boot引导顺序
( ^9 X3 V, \1 j* ?! K
从上面的嵌入式软件架构可以看得出来,OpenSTLinux里面包含的内容比较多,本文讲述其中的一个U-Boot.

" [' }* W; C$ A0 a1 D" b0 A

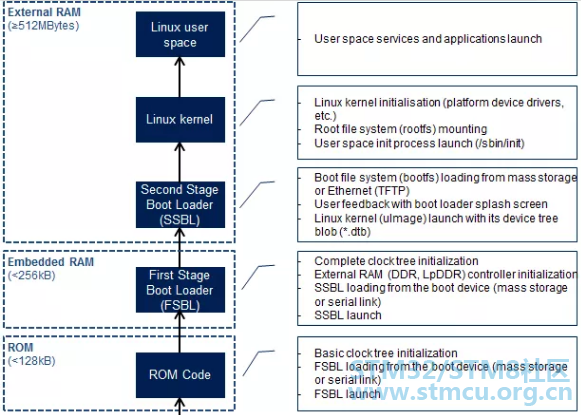

1.通用启动顺序通用U-Boot的引导顺序如下:: S# d5 s' g3 b% J% s" E3 l
$ G5 e5 C/ k$ Q
ROM代码最基本的一段代码,初始化时钟树,加载FSBL程序等。
7 g! R& ~& X" N9 `
第一阶段引导加载程序(FSBL)初始化(部分)时钟树和外部RAM控制器。最后,FSBL将第二阶段引导加载程序(SSBL)加载到外部RAM中并跳转到它。
. s7 \, w8 p3 \
第二阶段引导加载程序(SSBL)
SSBL在更大的RAM中运行,因此它可以实现复杂的功能(USB,以太网,显示器等),这对于使Linux内核加载更加灵活非常有用(从Flash设备,网络等),用户友好(向用户显示启动画面)。
+ F% K" `4 v3 D3 y/ \* g7 J. X6 X
Linux内核空间
Linux内核在外部存储器中启动,它初始化平台上所需的所有外设驱动程序。

7 q- f4 A7 d( F- Y3 \( e
Linux用户空间
最后,Linux内核将控制权交给用户空间,启动init进程,该进程运行根文件系统(rootfs)中描述的所有初始化操作,包括向用户公开用户界面(UI)的应用程序框架等。

0 f2 V' x' w9 F2.STM32MP启动顺序
/ f( X2 Q  Y  z  W# g针对于STM32MP,官方也给了两种启动方式:可信引导、基本引导。
- z4 y( X: x% f$ e3 B! s  {

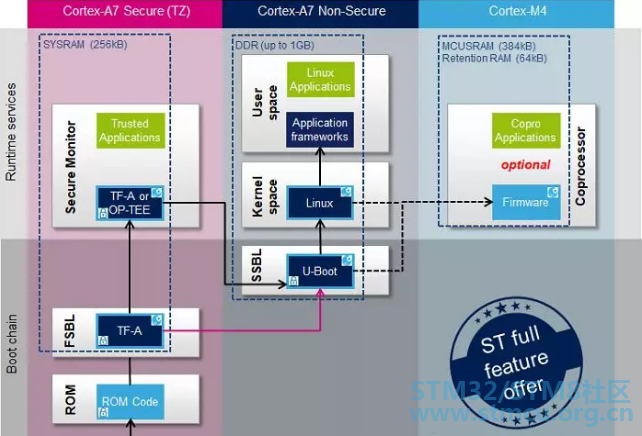

可信引导

$ m+ _8 i6 ^) w

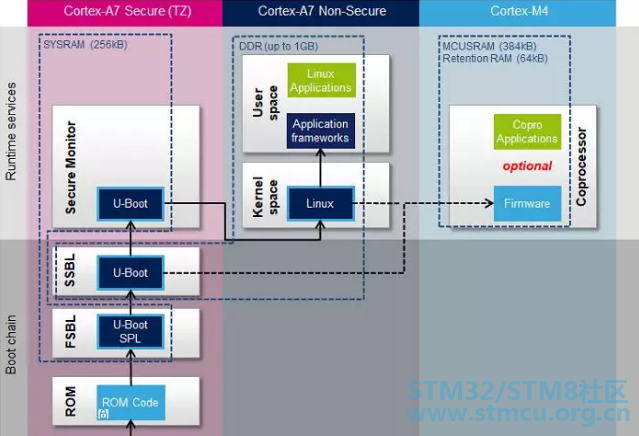

基本引导

7 l6 h1 `# U2 s# l, t本文就写到这里,主要是让大家有一个大致了解。如果详细写的话,单纯U-Boot都完全可以写一个专栏了,尽量争取后面给大家写更多相关内容。
# g+ j3 M3 X: ?* C+ |3 M4 u
# C3 J: c! V6 X- w: F8 {8 |$ h& b五、额外内容再附加一个内容,ST今年全国研讨会将在9月17日 ~ 27日举行:
地址:
http://www.stmcu.com.cn/roadshow

& B0 S$ i* h& n1 Z3 \7 a1 N9 P. C可以登录以上网址进行报名,报名截止时间为 9月15日 23:59。* x# w# k  F! B

+ G. k# @0 G# Y! x# R
