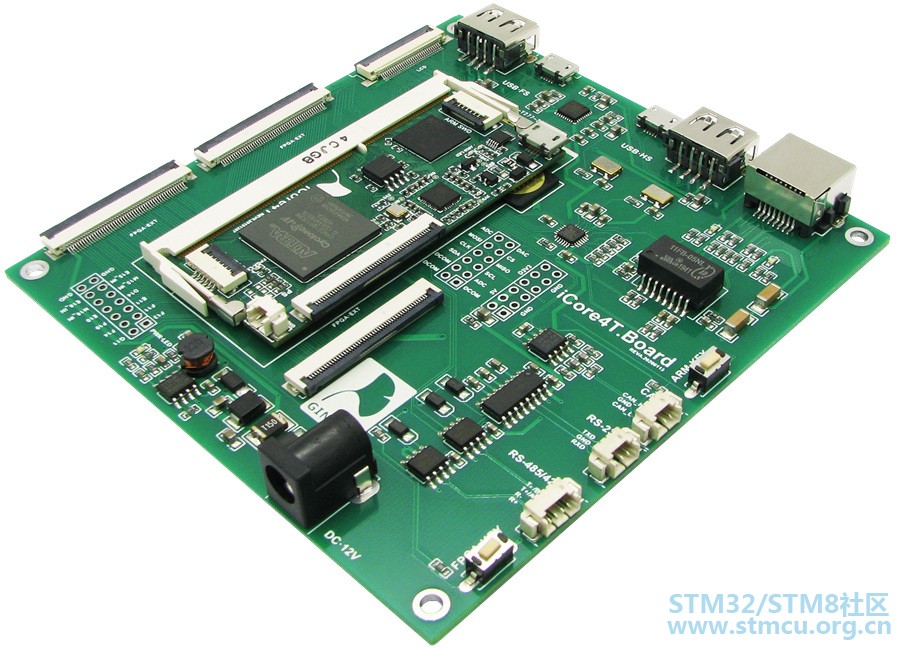

一、硬件平台
二、实验简介 STM32H750的DAC模块(数字/模拟转换模块)是12位数字输入,电压输出型的DAC。DAC可以配置为8位或12位模式,也可以与DMA控制器配合使用。DAC工作在12位模式时,数据可以设置成左对齐或右对齐。DAC模块有2个输出通道,每个通道都有单独的转换器。在双DAC模式下,2个通道可以独立地进行转换,也可以同时进行转换并同步地更新2个通道的输出。DAC可以通过引脚输入参考电压Vref+(通ADC共用)以获得更精确的转换结果。 本实验将带你一步一步利用STM32CubeMx工具完成DAC的配置,实现直流电压输出,通过万用表或者ADC可对扩展板的一路DAC进行测量。 三、资料下载(实验源码+详细文档操作说明) 1、源代码
24_dac.zip
(902.33 KB, 下载次数: 6)
|
