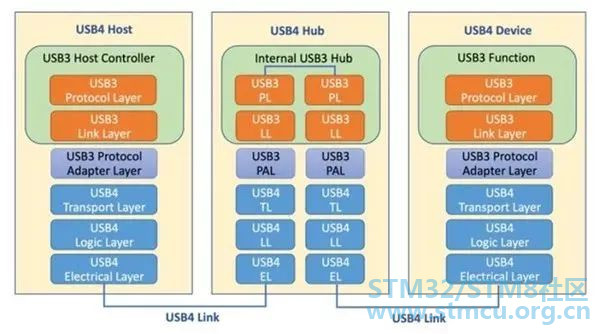

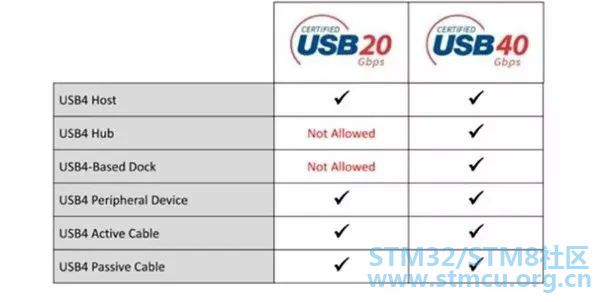

USB 4全名为Universal Serial Bus Generation 4。USB这个介面在1996年发布USB 1.0规格, 传输速度支援低速1.5 Mbps与全速12 Mbps,以及之后陆续发表支援速度480 Mbps、5Gbps、10Gbps、20Gbps等,并在2019年9月发布最新一代USB4规格,支援20 Gbps与40 Gbps。 USB介面演进及相对应的logo。 4 ]! m6 }5 j. G' C5 _2 r 1 | USB 4 新功能 1)USB 4只采用USB Type-C连接器,USB 4讯号采双通道传输;而过去的连接器如USB Type-A或Micro-B,仅支援单通道传输,无法支援USB 4。 7 b9 r: _7 s+ x* O: ?; ~" d7 C) v 2)USB传输速度最快支援40G(20Gbps×2),并可同时传送DisplayPort影音。旨在将多种协议组合到单个物理接口,可以动态共享USB 4架构的整体速度和性能。 / J6 y: T: w: x1 {1 k2 v( h 3)向下相容USB 2.0与USB 3.2及支援Thunderbolt 3。 2 | USB 4 连接器与线缆 8 D6 b+ K. y8 j USB 4只采用USB Type-C连接器。 9 o# C. z- p7 B+ u( W( T9 r# W USB 4 Cable被动线缆,可支援的被动线缆长度由USB 3.2 Gen2的1公尺,降为USB 4 Gen3的0.8公尺。 # d/ G8 R4 A% @7 }+ q0 B2 \ 若需较长的线缆,如连接大尺寸萤幕,或是VR应用,可使用主动式线缆。 USB 4主动式线缆为含有Repeater元件(如Re-timer、Re-driver等主动元件)的线缆,以及光纤线缆等。至于可支援的主动式线缆长度最长为5公尺。 + d2 c7 |: o) V2 e) X 3 | USB 4 架构 9 p4 ^$ r; E% b8 x USB 4主要构成元件有路由器(Router)、适配器(Adapter)以及TMU(Time Management Unit,时间管理单元)。 + v6 n- K% {. t: D0 K4 ~7 h! S; M 路由器是USB 4的一个主要建构模块,路由器将隧道协议转换成USB4封包传送,并透过TMU来作时间同步。主要由USB Host内建的Connection Manager 来侦测及管理。 " t" Z+ d! A& } a 适配器是内建在路由器里,主要功能为路由器与外部元件沟通的媒介,进行协定转换。例如USB 4 Host在传输USB 3资料(如图2),由内部USB 3 Host透过USB 3 Adapter进行协定封装成USB 4 Tunneled Packet。一个路由器内部最多可以支援64个适配器。 % k& V7 p5 ~9 s+ H5 y# W- K TMU是内建在路由器里,使用分布式时间管理单元(TMU),在路由器间做时间同步。 2 p/ e# h+ Q8 T* d- t* G 4 | USB 4 的五个层级 " L' v2 { X* y$ t1 R Y: ^ USB 4把功能区分为五个层级。 ; E0 H \% O N* s, u9 h Protocol Adapter Layer:负责USB 4与不同协议间进行对应,并把不同协议封装成Tunneled Packet,在USB 4介面内传递。 Configuration Layer:负责处理由Connection manager传送来的控制封包(Control Packets),并附加路径中对应的地址(address),确保其可靠的传送机制。 Transport Layer:定义封包格式、路径、流量控制与时序控制,并产生link management Packets以提供时间同步封包、流量控制封包等。 2 `2 o% R L; \; k8 U Logical Layer:负责建立2个装置之间的USB 4连接,提供资料传送与接收、编码与解码,电源管理,错误侦测及复原机制,并且透过Sideband Channel进行通道初始化的沟通,包括速度及双通道沟通。 Electrical Layer:定义USB 4电气讯号的特性,如电压、抖动、编码等。 + N9 }5 C: q1 V( S5 Y ' Y5 a& v3 }+ v* E 以USB 3 Tunneling为例,USB 4 Host透过USB 3 Protocol Adaptor,将USB 3 Protocol经USB 4 Transport Layer、USB 4 Logic Layer、USB 4 Electrical Layer转USB 4 Link传送到USB 4 Hub Electrical Layer。再依图5顺序进行一连串USB 3/USB 4转换,将讯号传送到USB 4 Device。 & O. q! M6 o7 A2 v) Y 7 k+ I) c6 B' k' F& e 5 | USB 3 隧道协议 USB 4讯号由PCIe、USB 3及DisplayPort隧道协议组成。此篇幅单就USB 3隧道协议讲解。USB 3隧道协议,指的是将原始USB 3封包经由Protocol Adapter Layer 封装成Tunneled封包,藉由图5可以清楚知道,红色部分是USB 3的封包,而蓝色部分是Tunneled封包,UFP(Upstream Facing Port)与DFP(Downstream Facing Port)之间会使用Physical Layer传输。 6 | USB 4 产品类型 . F8 Q' C" T: L2 E( H# e USB 4 Host:产品有一个以上DFP,没有任何的UFP。 7 Z7 H9 }) y5 [# V/ |4 o# r; G USB 4 Hub:产品有一个UFP,并且有一个或多个DFP。 USB 4-Based Dock:产品有一个UFP,并且有一个或多个DFP,且产品内还有其他元件的功能,如储存装置或网路功能。 USB 4 Device:产品有一个UFP,没有任何的DFP。 7 | USB 4 支援的隧道协议 5 S; G. L a) M 依据规格,对Host/Hub/Dock/Device必须支援的隧道协议有不同要求,如图6,打“V”为必须支援,其余则是可选择支援与否。 3 r' v2 q1 I1 E- \7 N 例如USB Host必须支援USB 3、DisplayPort 与Host-to-Host Tunneling,可以不支援PCI Express 与TBT3 Tunneling。 6 y! p/ [* R) u5 K$ F, a 8 | USB 4 支援的传输速率 % F% c- @7 K! [! y- i USB 4支援USB 4 Gen2的20Gbps及USB 4 Gen3的40Gbps速度,是不是宣告支援USB 4就一定要支援这两个速度? # }5 k7 @5 {1 V0 Z0 J& L 对USB 4 Hub与USB 4-Based Dock来说,必须同时支援20Gbps及40Gbps。 - p; ]' Q9 [( b0 W$ ?/ ~ 对USB 4 Host与USB 4 Device来说,可以只支援20Gbps。40Gbps可列为额外支援,非必要支援速度。 结 语 USB 4传输速率提升到40 Gbps,并且可以动态分享频宽,当使用一条USB Type-C连接线就可以相容于市面上Thunderbolt 3和Display Port产品,对于消费者来说是一个更加便利的介面。但对于产品开发者来说,USB 4是一个比较大的挑战,除了产品设计和以往USB 3的产品在架构上的差异,加上高频信号在PCB及连接器上的衰减,须更关注高频阻抗匹配,在开发阶段确保传输的信号品质。 |
