基于STM32WB的低功耗蓝牙应用(二)RF协议栈的有线和无线更新

) ~; X7 k' F( m& y0 ]. `1 }
通过USB更新
0 X) Z1 q) X4 t9 O4 J
通过USB更新USBDongle板的FUS、RF Stack

/ }' u# b; [2 V

$ ^8 c$ F: O. \- Z" `
现在我们先使用第一种方式,即通过USB接口,使用STM32CubeProgrammer的命令行来升级FUS和BLE stack了。一共有7个步骤,首先确保自己电脑上装有v2.0版本及以上的STM32CubeProgrammer,当前2019.10月初,ST官网上最新版本是2.1,都可以。然后把板子设置成从系统flash启动,对于USB dongle板,很简单,就是直接把SW2这个开关拨到BOOT0这边,就是远离标准USB-A插口那个方向。然后使用STM32CubeProgrammer的命令行,分别通过fwdelete删掉预装的0.5.1的BLEstack,再通过fwupgrade来分别升级最新版的FUS和BLE stack。绿色的是我们将要升级的新版本FUS、RF stack image,在自己PC上的存放地址,以及将要烧到目标芯片里的位置。这些地址,在STM32CubeWB固件包里,专门存放最新版M0+内核运行的image的文件夹里,和各个image放在一起的一个release note里面可以查到。在本节视频,第七页 胶片的表格里有标注。
! Z' D7 `; d: O+ ~3 G2 i5 ?. s- p0 J8 q

4 N4 d- d6 O7 |% d* Z! Q
现在开始具体操作。USB dongle板子SW2开关拨到如图方向,连接到PC,STM32WB芯片从系统flash启动,开始运行系统bootloader了。它扫描到USB通信口上有信号,进入DFU模式,激活M0+内核让它开始运行,由此可以响应来自上位机PC的STM32CubeProgrammer发出的命令。
# r2 i, }, Z0 D

4 S, M8 t" U2 i/ V* z/ T
通过-fwdelete命令,删除USBDongle板子上预装的0.5.1版本的BLE stack。

+ N' P* F8 Q2 k0 h( O: s% V9 B! ~0 ]8 L
: F4 u, e) d7 D, X+ n
刚才为了一次多读几个信息值,从内存 0x2003 0024开始读取出来50个字节;现在我们只要查一下FUS版本,直接读读内存 0x2003 0030处的值即可,0.5.3;
) Z3 S+ h2 d7 J9 Y4 N( ]% ^1 b& n
8 c+ d) U; L. A# U: t' b  L; @: B
接着,使用【-fwupgrade】命令升级FUS。由于现在芯片里有老的FUS,因此firstinstall参数是0。在命令行窗口可以看到升级过程中的log信息。
9 Y) S0 o. F+ _. X/ n" |* l2 B6 R9 U, m

' z& f3 G8 e% z/ x- c4 O& F

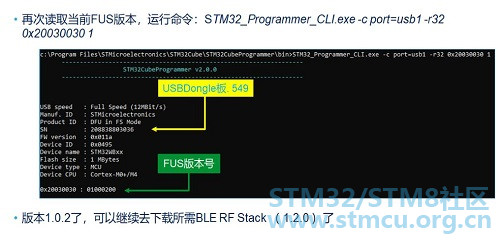

FUS新版下载好了之后,再读一下当前版本,是1.0.2了。OK

. P( @2 h( u% D5 T$ H- O
2 f! Z9 X  p' f
FUS已经最新版本了,接下来就是下载通用最新版本的BLE stack了。经过几秒,BLE stack也下载好了。
, x6 _8 G* Q: O. [) g: _

% J" k! f' H7 e9 }! I  g
再次读取一下FUS和BLE stack的版本,分别已经是1.0.2和1.2.0了,符合预期。
现在,USBDongle板子里的FUS和BLE stack都是STM32CubeWB固件包里最新版了,我们在把它恢复成用户flash启动之前,先继续使用当前的DFU模式,来把STM32CubeWB固件包里的TransparentVCP例程下载进去,稍后做BLE空中升级时会用到。最后,才把USB dongle板子的SW2开关拨回到“0”的位置,这样,之后,板子上电就会自动运行虚拟串口的透传功能了。

/ [$ a& `- S3 q; y/ O' R
FUS
- R/ h! g5 d0 V: a* n
什么是FUS · AN5185

: C! W% C/ ]/ @0 [. @- X

) d1 V8 X, h+ {' F' j# {' V8 m4 z
实际操作体验告一段落,再演示第二种近程方式,即通过JTAG/SWD来更新FUS、RF stack之前,我们来正式看一下什么是FUS。

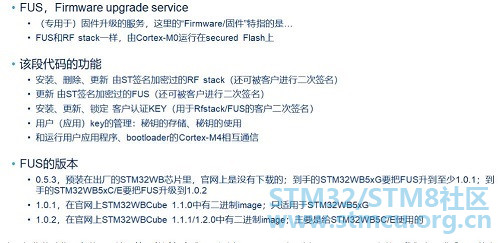

FUS,是firmwareupgrade service的简称,是一段跑在安全用户flash上的,由M0+内核运行的程序。所有和STM32WB新引入的安全功能,都要通过它来操作。比如安装或者升级,由ST签名加密过的FUS、RF stackimage;比如要存储和使用应用秘钥,所谓CKS, CTMkey service,都是通过FUS service暴露给M4内核的API来调用、执行的。关于应用key和客户key的使用,我们在下一期来讲。
' K0 A9 C" c9 {9 S
FUS目前有三个版本,一个STM32WB芯片出厂预烧好的,大家拿不到image的0.5.3版本;一个1.0.1和1.0.2版本,可以在STM32CubeWB固件包里可以拿到,这些随WB固件包一起更新并发布的image,都是被ST签名加密过的。
FUS 的版本及升级规则

! O  }* d  Q) p1 F
! H! X  n& Y  `" T8 _
1.0.1版本的FUS,是在STM32CubeWB固件包1.1.0中发布的,它适用于1M flash的WB芯片,即STM32WB4xG。
支持256K flash和512Kflash的WB芯片,即STM32WB5xC/E的FUS,是版本1.0.2,在STM32CubeWB固件包的1.1.1中发布。
注意,如果拿到手上的STM32WB芯片是5xC/E,请直接升到1.0.2版本的FUS,不要升到1.0.1,否则芯片会被不可逆的锁定。
而,如果手上的是5xG,1.0.1和1.0.2的FUS都适用。只是,无需再从1.0.1升到1.0.2,因为功能上并无大变化,实在要升,会返回Image _Not_Authetic的提示。
& H( ~9 m) M. [" y
FUS · RF Stack

3 S6 G9 t0 i  X% ]! k) ]& {
FUS 和 RF Stack 的位置

# `) {5 y. d. x' }6 D3 w. _" R

  f' @, f, }' w& w" S
FUS 和 Rf stack都是由M0+运行,且都运行在安全用户闪存区域,即图中两根虚线之间的位置。它们和用户的应用程序都一样存放在用户flash,但是占据着由Secure option byte(安全选项字节)指定的地址开始的高段空间。高段空间的尾部,是ST预留的和安全feature相关的预留地,不能动,因此如果FUS或者RF stack的新版本尺寸比以前大了,会把上面那根虚线继续往上抬,即挤压用户应用程序的空间,然后secure option byte的值也会被自动修改。

7 z1 }3 }$ Q4 u
通过SWD更新

, Y  F: G" k. [) d1 s! A* P* ~9 H! F' f
通过SWD更新Nucleo板的FUS、RF Stack
* A6 R7 t9 l# G0 F4 W/ d

! ?$ j; H$ x8 t; W, p! M  U# r
现在来看第二种进程更新FUS和RFstack的方式,通过JTAG/SWD这样的调试接口。刚才使用的USB dongle板,这次我们使用Nucleo板。nucleo板这次升级,不准备一步到位,先 把FUS和RF stack分别升级到1.0.1和1.1.0;留着点空间,后面演示空中升级。因此只要双击FLASH_BLE_stack_V1.1.0.bat和FLASH_FUS_V1.0.1.bat两个批处理即可。

8 ?  h" U8 |0 l0 u1 }4 |& O/ J
这个方法的原理是,使用STLINK-Utility的命令行,通过SWD接口,把一段叫做FUS_Operator的代码下载用户flash开始处,再把对应要升级的FUS或者RF stack的image下到用户flash稍后的地方,启动FUS operator运行。FUS operator检查到约定好的用户flash‘地址处有 image 待升级,就调用FUS的API,来把image进行验签和解密,然后烧写。
) M( A( ~& M! T( Y5 I
目前ST官网上还没有公开对应代码,大家可以找ST的代理或者FAE索要试用。好消息是:今年底之前,会把这个功能集成到STM32CubeProgrammer里,先是命令行支持,随后会是GUI支持。多说一句,关于STM32 PC端的工具,大趋势是:STM32CubeProgrammer会替换掉之前的Flash loader、DFUSe,STLINK-utility、STVP等功能。

$ O; a8 ?$ d" j
再次检验当前版本
2 d. C' V( q" `. g8 e
$ C5 R9 r( W5 {7 c5 O

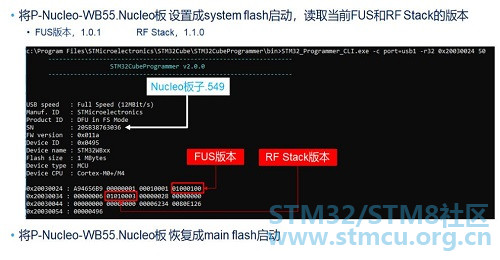

用同样的方式,读出当前Nucleo板子上的FUS和BLE stack版本,分别是1.0.1和1.1.0,符合预期。
! o7 W' [' l+ S* g) R6 u
本期小结
近程升级FUS、RF Stack的小结
! P3 T! ~& i# V: X, f8 [& a# y

; Q. }  N) v) |; I2 q
现在回顾一下,刚才分别对STM32WB套件中两个板子,通过USB接口,一步一步输命令;通过JTAG/SWD调试接口,执行批处理文件,升级了芯片的FUS、和BLEstack版本。USBDongle板的版本一步到位,并且也烧录好了TransparentVCP例程。
$ L* ]/ N6 _2 V2 K

9 _# N9 m/ ^6 }$ b# W, C( D
大家回想,体会一下,会发现,其上这两种方式本质是一样的,都是跑了一段程序,去调用FUS的API,然后FUS把已经放在用户flash用户区域的image,拿来验签、解密、烧写。不同的仅仅是一个通过usb接口,和系统bootloader里的代码交互,一条命令一条命令的执行;一个是通过jtag调试接口,把代码一口气下到用户flash,一口气跑完,所谓批处理。

7 T' e9 u& C8 C- I4 P
+ Q  K& H! Y) ?( e( X2 A0 F5 `
