" H- K4 K) v. Q) e# ^/ @前言
/ {( q0 x  h8 W从STM32H73x系列开始，我们引入了一个新外设模块，OTFDEC。它的全名叫做on the fly decryption。它的引入，可以帮助大家解决代码保护的痛点。
* S. ?% M. g4 g) P

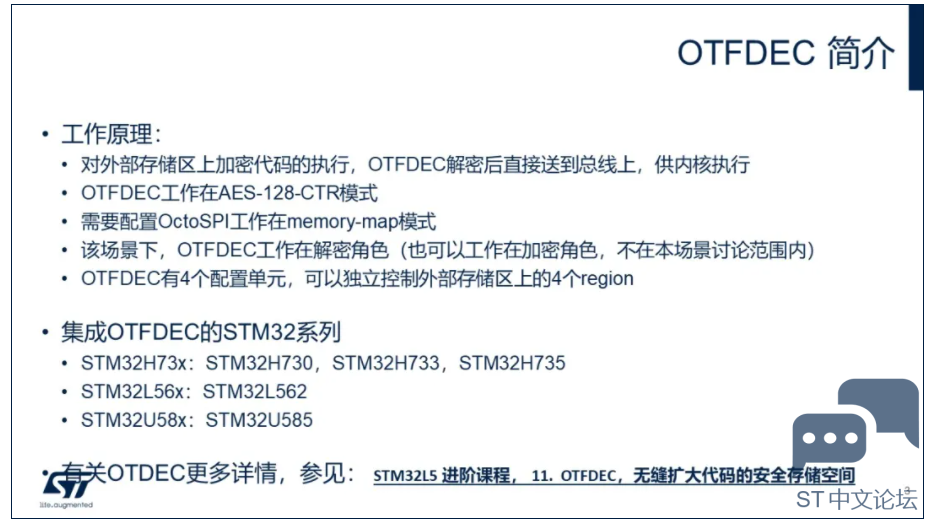

OTFDEC简介
大家都知道，代码存储在片内Flash，只要做好了JTAG调试端口的保护和片上关键代码的隔离，在防止逻辑攻击和直接探测层面，还是相当安全的。但是片上Flash毕竟容量有限，在一些应用中我们需要把代码放到片外Flash存储甚至直接从片外Flash执行。片外Flash相比片内Flash，在抗攻击方面就脆弱得多。片外Flash一般没有什么硬件层面的保护，只要知道了它的料号，它的读写时序都是可以查到的，那么读出来里面的内容就不是什么难事。
) N/ G7 F, y/ l0 f  O6 t8 P
- V. W2 }9 c) p0 n9 w
$ C/ ]5 l" u" z0 d/ _  V6 D所以大家一个自然的想法就是把代码加密后再放到片外Flash上，这样即使别人读出里面的密文代码，只要没有密钥，也无法获知代码的有效信息。

$ D/ O7 S- E6 |, h& l& {# p

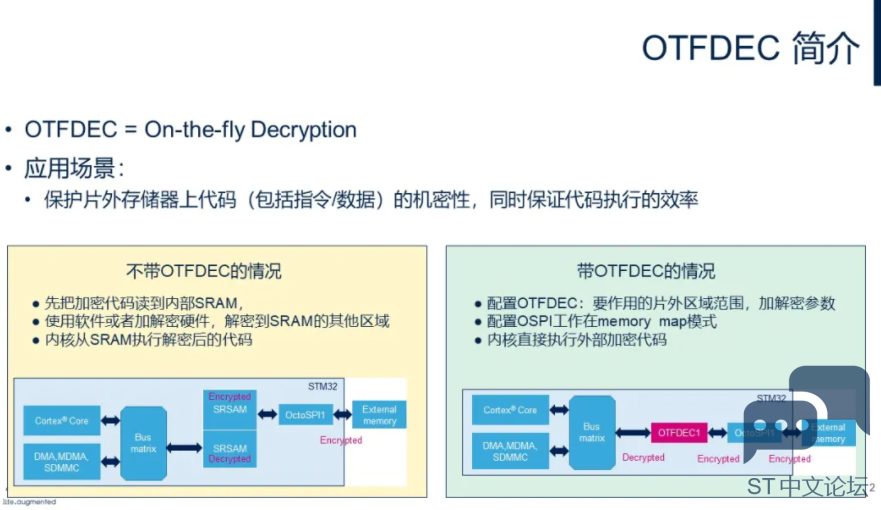

就比如胶片中这样的典型拓扑结构：加密代码放在外部的Octo-SPI Flash中。
对这种自然的做法，以往的MCU在执行片外加密代码时，需要先调用OSPI驱动，把密文代码读进来，比如放到SRAM中。然后使用MCU的软件或者硬件解密，把代码明文恢复到SRAM的另一个区域。最后MCU再从这块SRAM执行明文代码。
现在我们引入了OTFDEC这个硬件模块，它位于总线矩阵和Octo-SPI接口之间。把它配置好之后，内核执行片外Flash上的密文代码（在这里Octo-SPI Flash的映射地址是0x9000 0000开始），无需中间再用SRAM倒一次手，而是在OTFDEC的作用下，直接把解密后的代码送到总线矩阵上供内核执行了。也就是说，有了OTFDEC的配合，对于CPU来说，执行外部Flash上的加密代码，就和执行片上Flash的明文代码是一样的。
: f7 A2 c' o3 O4 z
+ H2 N( \1 y& G1 X
+ b- r/ ~2 W9 u1 v
为了尽量减少OTFDEC解密造成的延迟，OTFDEC被设计工作在AES-128-CTR模式下。不使用AES的链表模式，就是为了尽量缩短对目标地址上密文解密的时间。因此存储在外部Octo-SPI Flash上的加密代码也需要使用同样的AES-128-CTR运算得到。
: b: w8 h6 z; f/ O' {  F

有一点需要注意的是：为了达到这样的使用效果，Octo-SPI需要配置到memory map模式。

* c4 _# {4 @* q% Q  _
目前，STM32系列家族中，集成了这个OTFDEC模块的有STM32H73x系列，STM32L56x系列，和STM32U585系列。

* O6 P) B. [( q# y
, C% n3 Z" A. Z0 t  g5 I7 C

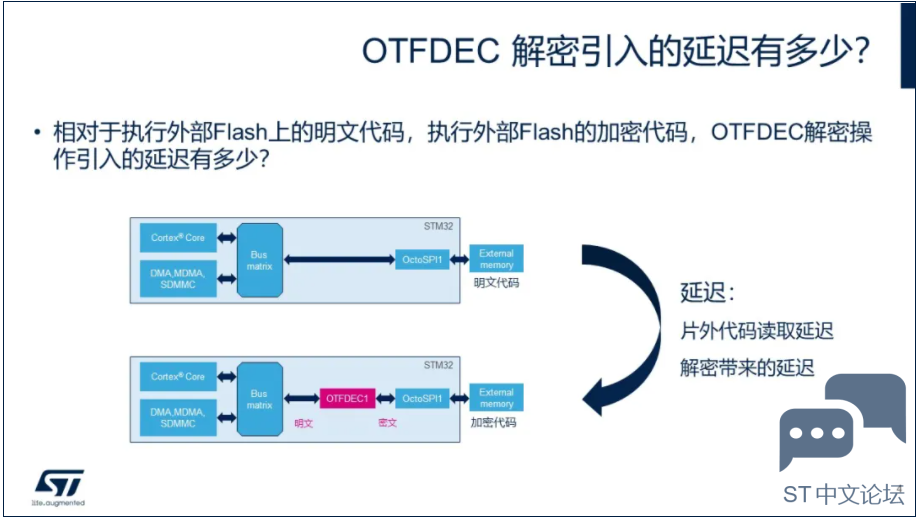

今天我们不是介绍OTFDEC怎么使用，而是回答前段时间在给客户介绍OTFDEC的时候，大家一个比较共同的问题：相对于直接执行外部Flash上的明文代码，执行外部Flash的加密代码，OTFDEC解密操作引入的延迟有多少？
6 M8 j6 i; u% E/ |; ~& Y
5 Q( n# n8 A, d) @- O3 Q实验设计


4 `* u/ I% k. T$ M! K/ {
我们接下来设计一个实验，验证在OTFDEC参与下，内核执行外部Flash上的密文代码效率到底如何，用数据说话。

0 f/ O" y* |6 a

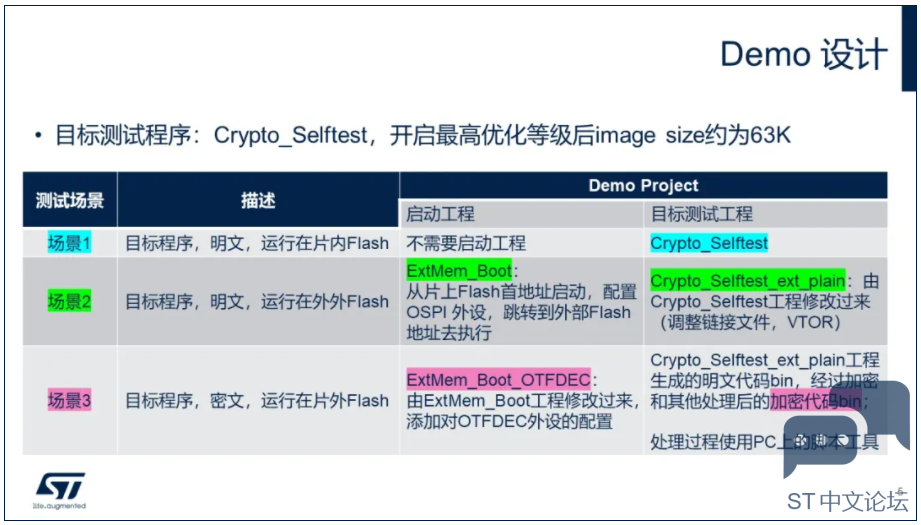

我找了mbedTLS中一个自测程序Crypto_SelfTest，验证一下把它加密后放在外部Flash，内核执行完整套自测程序需要的时间花销，和执行外部明文代码的差异。为了进一步说明问题，还加了一个场景，就是这个自测程序明文放在片内Flash，内核执行它的花销会快多少。

0 ], s6 A/ G) @8 q4 J
# L& F( S8 @* H" T: c* ]: y! m这个Crypto自测程序经过最高优化等级编译后，大小差不多在63K作用的样子。
. o/ P  o/ K$ `) F$ t' W
" T( _# p; E- Y: g( Q' W# ]

2 J& a2 N% I! e第一个场景就是最普通的，直接把测试程序灌到片上Flash运行。

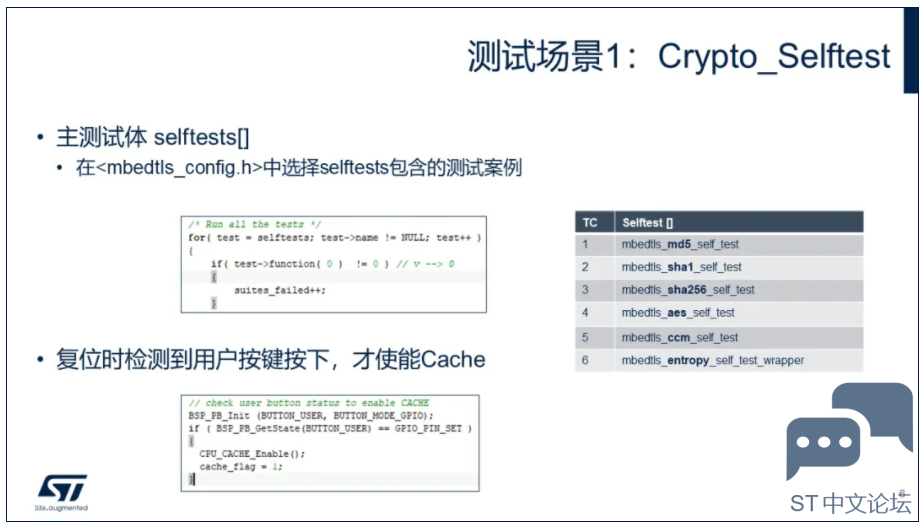

我们先来看一下这个自测程序，主要就是执行selftests这个函数数组里的自测程序。用户可以在mebdtls_conf.h头文件中去选择哪些自测子项被包含进去。现在我选择了6个自测子项。


0 c  h% k" c$ a& x% V然后在自测程序开始运行之前，通过检测是否有用户按键按下，来决定是否开启Cache。STM32H735集成ARM Cortex-M7内核，自带32K指令Cache和32K数据Cache。
: K" B0 i% F: B' s/ f/ z
% e% N8 d$ }; @: t  G: [
* O7 n5 x  E5 d9 S* c2 Z0 U

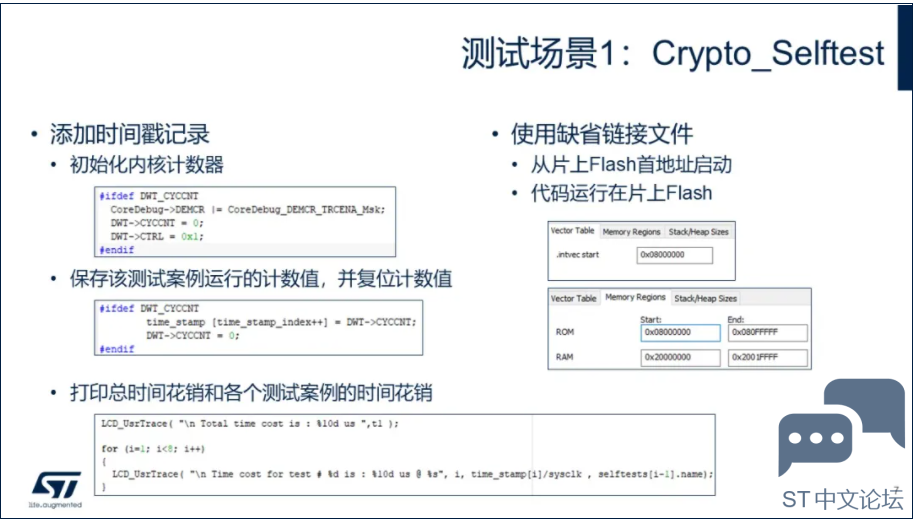

# u! ~0 u; o9 u* X4 P- y  t& n7 K) s因为要测量运行这给自测程序的时间花销，因此我们使能一个内核计数器，然后在每个测试子项的开始复位该计数器，在测试子项结束后把当前计数器的值，记录到全局变量的时间戳数组中。最后在6个测试子项都完成后，根据时间戳数组里记录的值，和当前内核运行频率，转换成时间花销。
# Y0 l. O' @' Z5 h5 k/ i
0 T; B& g# h4 y9 p7 p* y
0 ~) P- h2 @$ a% V$ g7 B由于场景1，是最普通的用法，即程序运行在片上Flash，因此它的链接文件就是STM32Cube包中的缺省配置。我这里以IAR为例，展示了这个测试场景下，code的存放地址，包括复位和中断向量表的存放地址。
9 _  v0 }4 x, y* A+ F: c

8 P2 e( y$ T+ m0 v% F2 H4 l* F

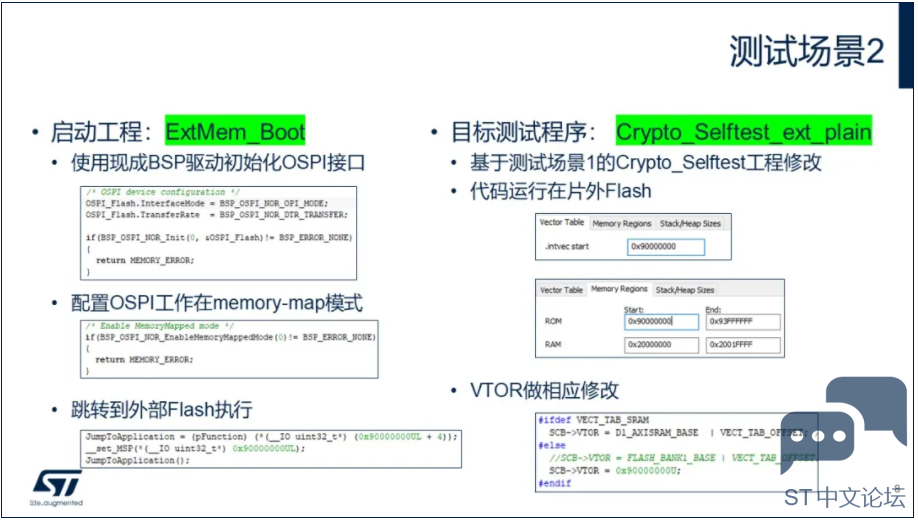

1 a! ^; C1 g. f- S1 S+ g第二个场景，自测程序运行在外部Flash。而STM32是不能从外部Flash启动的，我们按照常规的做法，从片上Flash首地址启动，因此在片上Flash我们放一个Bootloader。它的功能很简单，就是初始化OSPI接口，并把它配置到memory-map模式。然后调整堆栈指针SP，以及PC指针，跳到0x9000 0000开始的OSPI 外部Flash首地址运行。而那里，则是我的Crypto自测程序。


在场景2的自测程序工程Crypto_Selftest_ext_plain中，和之前的工程相比，只需要稍微做两处修改。链接文件，把复位和中断向量表放到0x9000 0000的地方，并且调整内核寄存器的VTOR值。这样子，一旦有任何中断或者异常，都是去位于0x9000 0000处的向量表取执行地址。
! @) J- a% `; i4 I7 _2 h

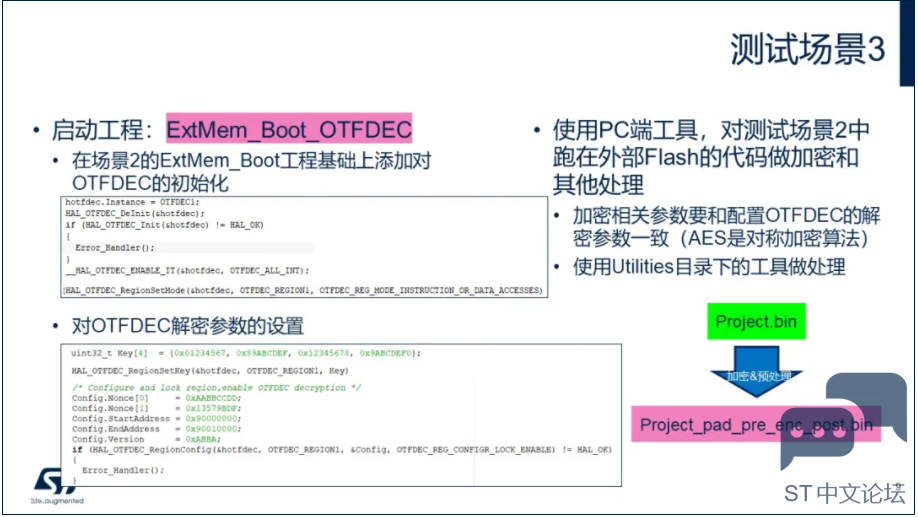

第三个测试场景，boot loader工程相比第二个测试场景中，需要增加对OTFDEC的配置。而烧录在0x9000 0000的内容，应该是从场景2下第二个工程生成的project.bin，加密后的密文。这里，左边的Bootloader里是OTFDEC在解密，右边是通过PC端工具预先把代码做加密。


由于是AES是对称加解密算法，因此OTFDEC的加密参数配置，要和PC端加密工具的参数一致。
$ v& o) i8 Y5 c1 D- `

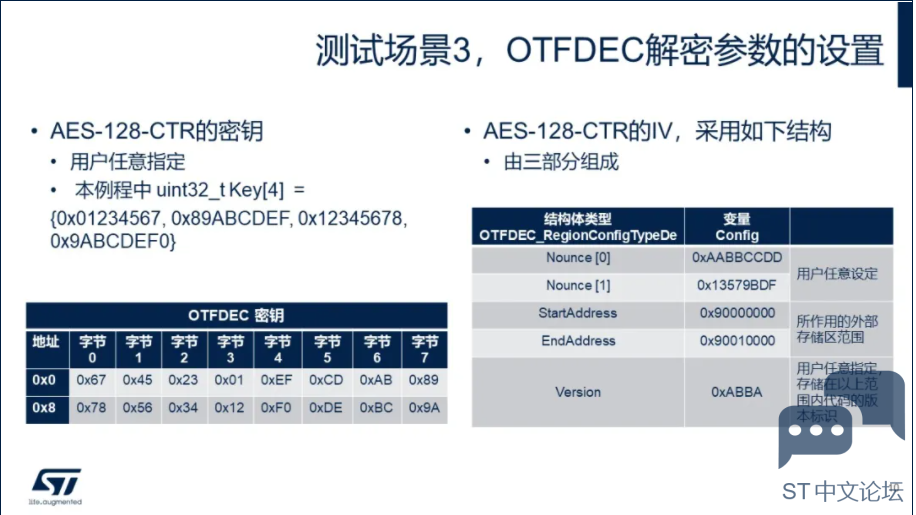

我们先来设置OTFDEC的解密参数，密钥key和初始向量IV。
! x% ^4 Y, t  V1 W

9 B% @% m  W% J" Z5 o密钥由用户自己指定，在代码里我们设置在Key数组中。按照数组的写法，考虑到ARM Cortex-M内核是小段对齐，因此这16字节的密钥，在memory中的存储顺序，应该如左下图所示。注意，我这里刻意让16字节的密钥中，每个字节的内容都不一样。为什么？我们接下来看。


OTFDEC的IV，HAL驱动封装了一个结构体给用户来填写。由Nounce，OTFDEC将要作用的外部Flash地址范围，以及将要存放在外部Flash那个地址范围里代码的版本号。Nounce，也是由用户自己设定，我这里仍然刻意让8个字节的内容都不相同。


6 w0 X* d# }( q" \9 ^" D( Q4 ?: ?3 a+ _: R
8 K+ T+ i$ U  g( ]" S! ]2 p接下来我们要配置PC端加密工具的参数了。这里我们使用openssl。
* R' p7 X9 I) z3 A

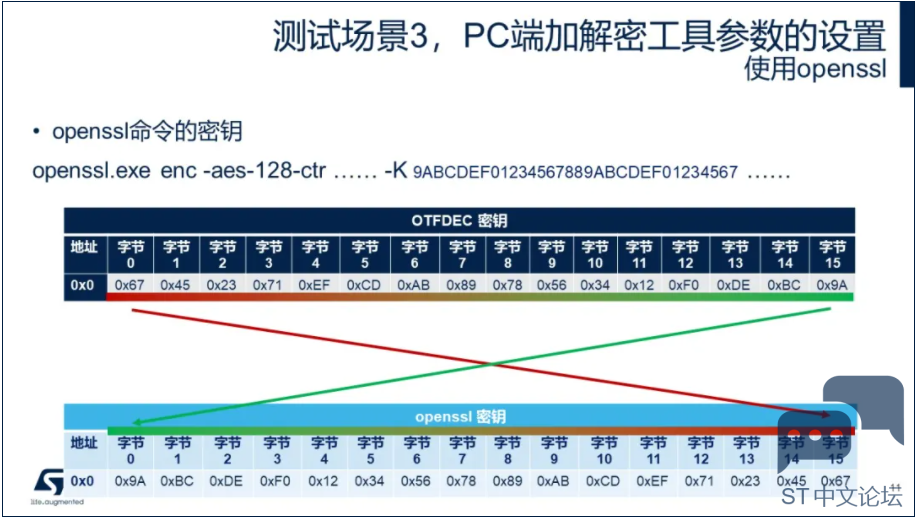

0 ^% o7 b4 u2 z7 t+ q" v在OTFDEC的解密密钥设置好了之后，我们在openssl中使用的密钥要以字节为单位，在16个字节的范围内，头尾交换一下。但是注意，字节里面的bit顺序不变，也就是每个字节的值不变，只是换了新的位置。这就是为什么我前面故意把OTFDEC的密钥中，16个字节的内容每个字节值都不一样，就是为了方便比对每个字节的移动位置。
- m/ ]' ~& j0 y. a) m6 W

为什么要这样调换，这是因为OTFDEC电路设计造成的，我们没有必要去追究原因，知道在这样的设计下，我们该怎么做就可以了。
3 L5 |4 A9 E1 C9 j% I; t

2 z# L9 {4 e9 V7 V9 \大家注意胶片里贴出来的openssl的命令，-K字符后跟着就是密钥，这是以字节为单位的字节串。也就是说第一个字节是0x9A，接着的字节分别是 0xBC, 0xDE，和胶片中下面的表格中字节顺序排列一样的。

然后来看IV。
1 R' Y/ Z* J" r: ?- |0 d
0 E6 u9 y% V0 D9 ^* P! h

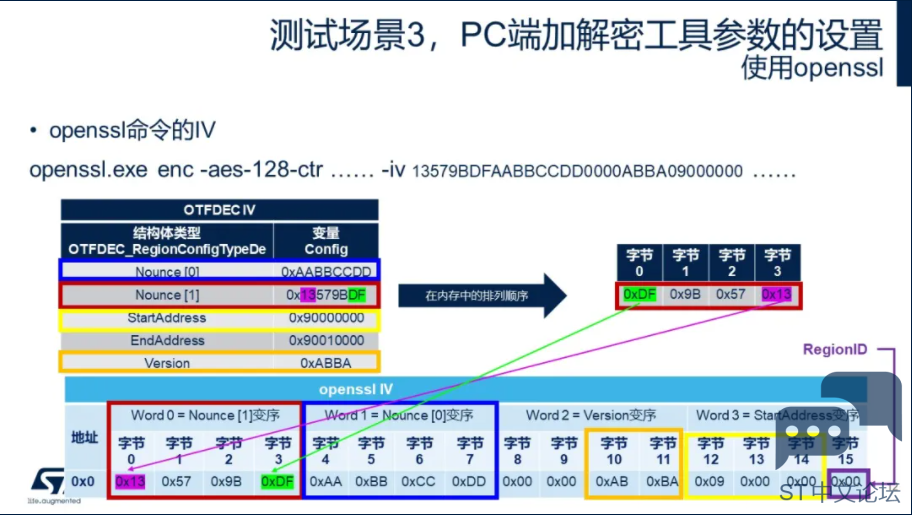

6 v7 q' u. N7 [# vOTFDEC的IV，我们在代码中，给HAL驱动封装出来的OTFDEC_RegionConfig结构体每个成员赋值好了之后。这个IV在使用openssl的时候，又需要做怎样的调序呢？如图所示：第一个32位的字，来自Nounce[1]。这个4字节组成的32位字里面，字节顺序也是依次头尾交换了一下。第二个32位字，来自Nounce[0]，字节调位顺序也是一样。第三个字的高2位字节来自Version，字节调位顺序和前面一样。第四个32位字来自起始地址的移位和regionID的拼接。


/ B& j. S+ I  _大家注意胶片里贴出来的openssl的命令，-iv字符后跟着就是初始向量，这也是以字节为单位的字节串。也就是说第一个字节是0x13，接着的字节分别是 0x57, 0x9B，和胶片中下面的表格中字节顺序排列一样的。
% P2 r- Y! Z8 x. O( ]


openssl命令的密钥和IV输入的内容确定了，还有一件很重要的需要调整的事情：OTFDEC将要解密的对象。

  u/ ]4 L) b0 d9 E+ g

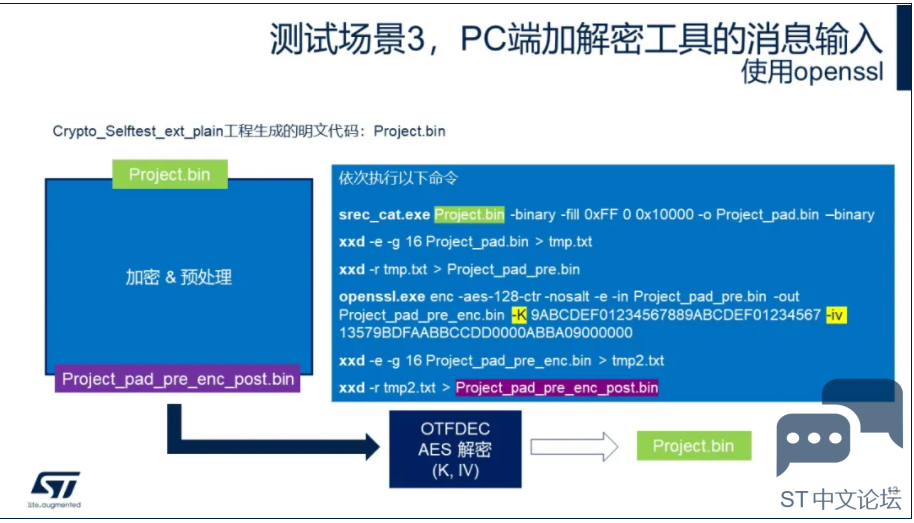

它并不是直接的把明文代码Project.bin，使用openssl按照前面的参数加密就好了。仍然是由于不同AES运算工具对字节排序的不同，需要做手动调整。这里我们使用PC端的脚本工具，srec_cat先做输入字节流的填充，然后使用xxd工具，对字节顺序做调整。调整的规则和前面的密钥是一样的，即，对每16字节的内容：在16个字节的范围内，头尾交换一下，字节里面的bit顺序不变，也就是每个字节的值不变，只是换了新的位置。经过调序后的字节流再送到openssl做加密，密文同样还要经过一次相同规则的字节调序，才得到最终可以烧写到片外Flash（0x9000 0000），由OTFDEC做实时解密的加密代码。
* |8 Z! h( k0 a3 K9 G. o/ H
# w: R+ {1 |$ r$ Z# d
2 h" g4 }' o* d% v/ g$ y$ S

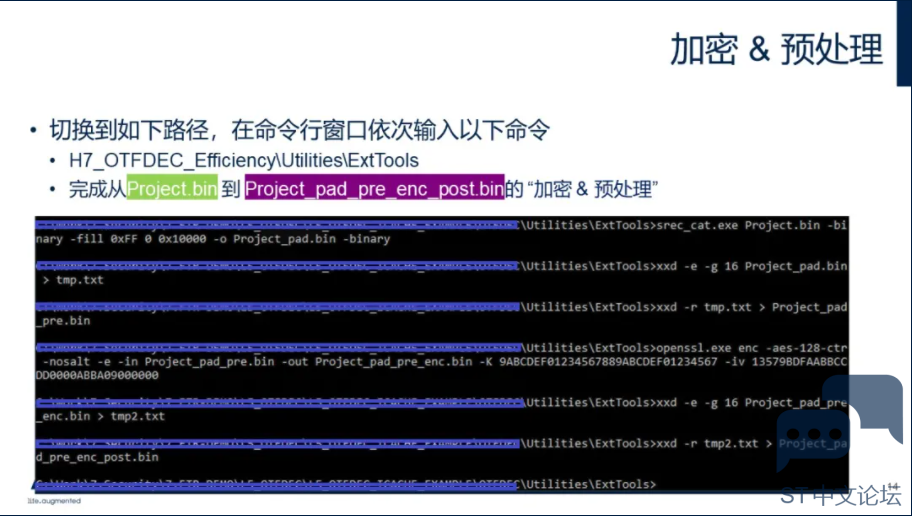

* v* M3 X* b( `打开cmd命令窗口，切换到在这个文档配套的参考例程包里的Utilities/ExtTools目录下，依次输入前一页胶片里的命令，得到预处理阶段的最后输出，即Project_pad_pre_enc_post.bin。

* f; e' t  f, O9 p; c

3 R4 j: M! W, }) _+ d. P' V

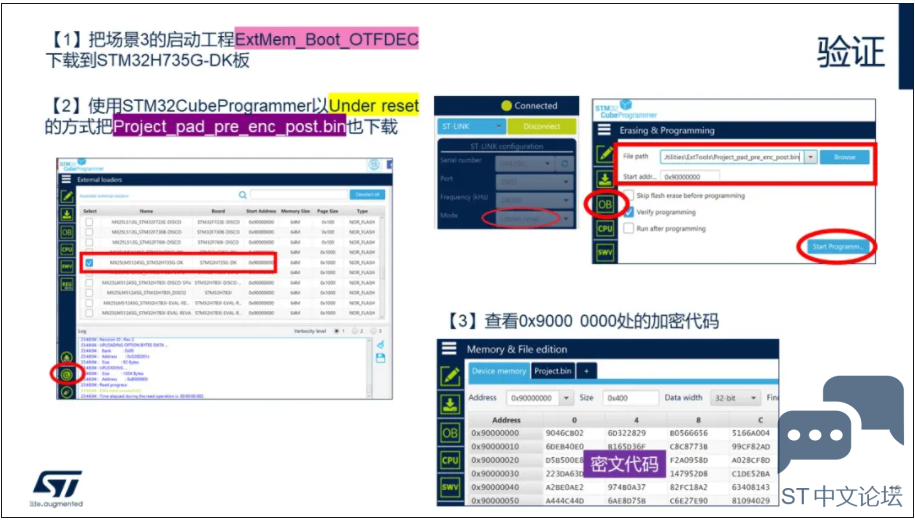

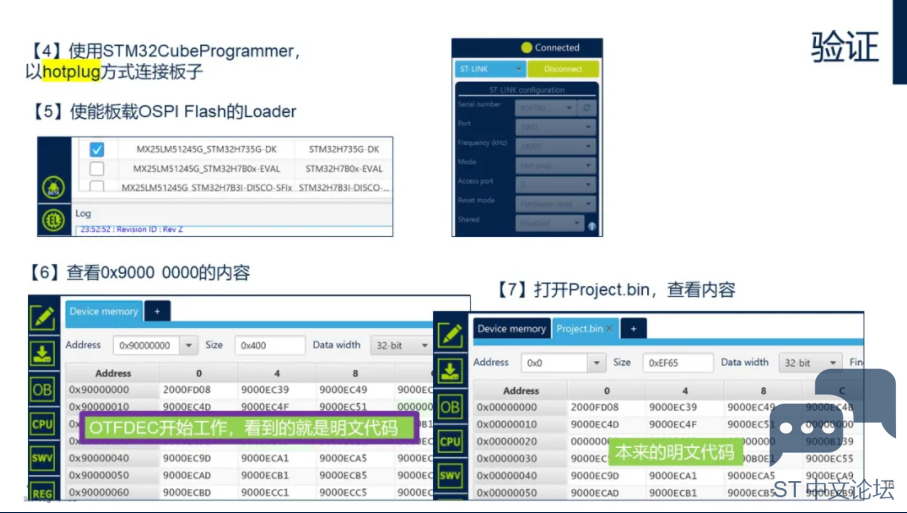

我们可以使用STM32CubeProgramer来验证OTDEC配置好了之后，从0x9000 0000的地方看到的就是明文代码的样子。

* w: z) x6 z: N- J
验证步骤请参照胶片中的指示。

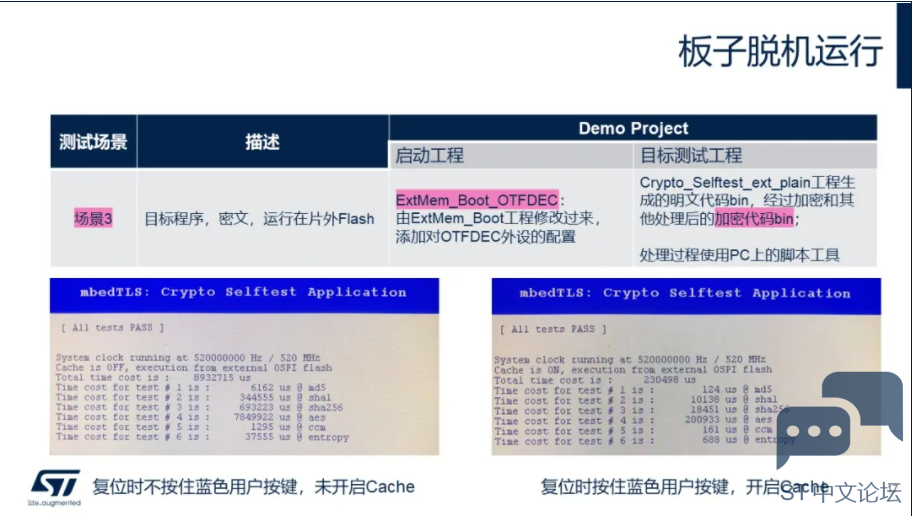

接下来我们让板子脱机运行，把场景3运行起来。从板载的LCD屏幕可以看到自测程序完成后，打印出来的时间花销。

/ ^( N8 d7 u/ Y4 k
根据我复位的时候是否按下用户按键，可以展现使能Cache和不使能Cache的效果。
$ S( X2 n2 F  R/ D/ E9 O8 z2 U3 C

( E' A7 y: O0 [7 {0 F  Q% L从total time cost这一行可以看出，不是能Cache，执行时间要8秒；而使能了Cache，执行时间只要0.2秒。


4 Q8 W& ~: S8 X6 s+ T8 d3 N
我们再把场景1和场景2下，启动工程和自测工程下载到板子上分别运行，再记录各自的时间花销。
9 e8 h/ y7 H2 l5 C

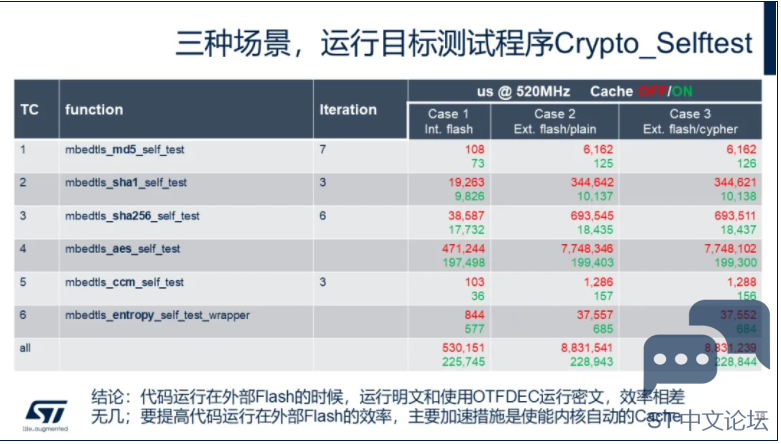

图中红色数字是未开Cache的情况，绿色数字是开启Cache的情况。


结论
2 P1 [# h1 H8 i可以得出结论：代码运行在外部Flash的时候，运行明文和使用OTFDEC运行密文，效率相差无几；要提高代码运行在外部Flash的效率，主要加速措施是使能内核自动的Cache。
