目前STM32家族中的很多系列，比如STM32G0/STM32G4/STM32L4+/STM32H7等都内置了DMAMUX模块。有了它一方面使得DMA请求与DMA控制器之间的映射关系更为灵活方便，另一方面也大大拓展了DMA请求事件，不再局限于外设事件，比方基于GPIO的外部中断事件、或者DMA事件本身来触发DMA传输。
# k0 }8 W" Z) o2 S3 O
" B. h( L9 }: C, w$ i& t关于DMAMUX的基本结构及功能原理，这里就不说了，这里重点介绍基于STM32G4芯片，使用GPIO的外部中断事件触发DMA传输，通过DMA将内存数据传输到GPIO端口的实现过程，包括基于CubeMx的配置、关键代码及注意点。

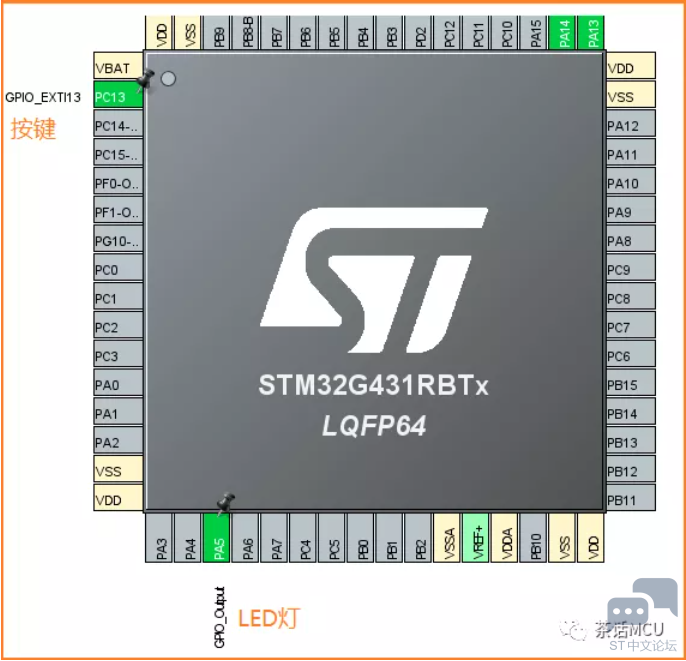

" d+ o7 Y' G; C本演示例程基于STM32G4系列的Nucleo板进行，按键【PC.13】用来触发中断，该中断事件被配置DMA请求源。板上有个LED灯与PA.5相连。例程中通过DMA传输来修改GPIOA输出寄存器的内容来改变亮灯情况。
! L7 s- }7 o+ i

要完成的任务很简单，按键产生外部中断事件，外部中断事件与DMAMUX的DMA请求生成器相连，进而产生DMA请求，最后触发相应的DMA控制器完成数据传输。下面就直接进入配置过程。
4 i; S# s* i/ o; r, J

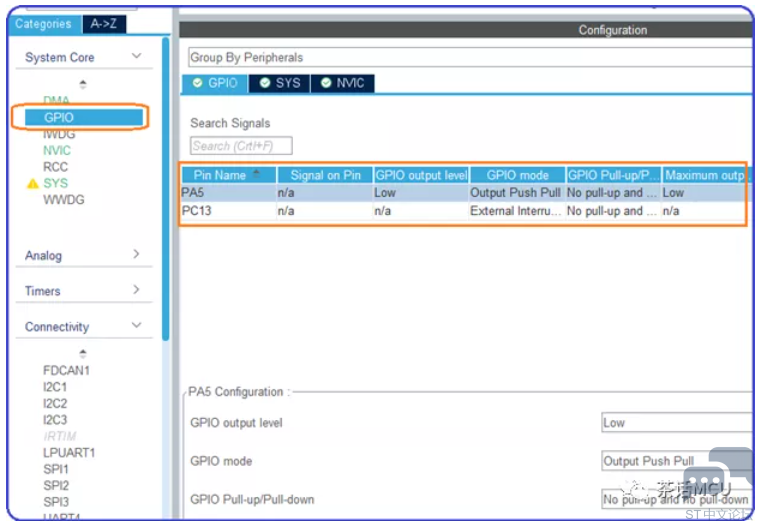

! C  N. x/ N/ |8 D  Z( J" P. M1 U先通过CubeMx神器做基本的初始化配置【RCC配置就省略不提了】。

6 X" ?: M6 d* q  B- B

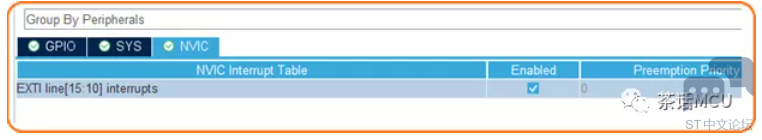

注意别忘了使能PC13脚所对应的NVIC控制器配置，即下图所示配置。

# `. [# A  ^0 I" t

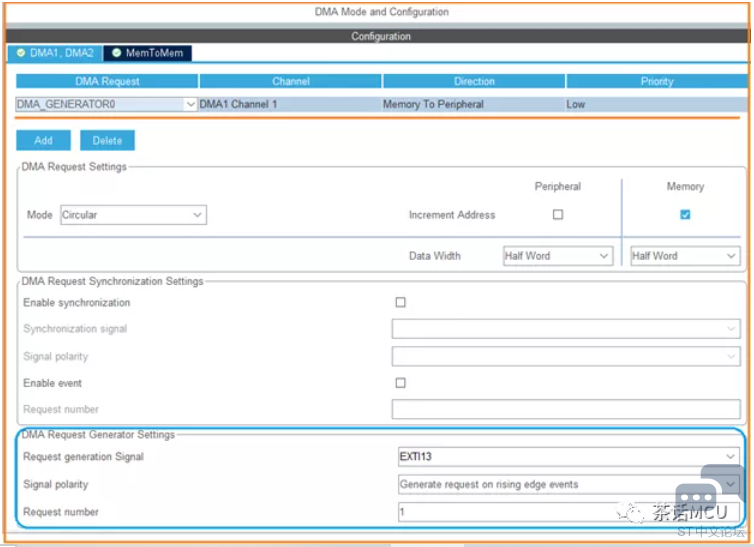

然后，对DMA进行配置。配置也比较简单，见下图。注意DMA请求源并非常规的外设事件，而是DMA请求发生器相关通道，关于它的配置在图中下方的蓝色方框那里。
+ R7 j, ^: @$ Q8 x# J
, d0 b, S* P3 v/ z) R2 m
  @7 {2 d6 J0 {2 ?7 |EXTI13事件作为DMAMUX的输入请求信号，每次中断事件产生一个DMA请求，请求信号与DMA1的Channel1相连。为了便于演示，我这里将DMA传输配置成了循环模式。

" u1 K. N; U3 O$ v6 O6 F基于上面配置生成初始化代码，然后添加用户代码。基于HAL库的关键用户参考代码如下：
: g. @! W7 ^  A

1. <font face="微软雅黑" size="3">DMA_HandleTypeDef    hdma_dma_generator0;
   6 V( p% w) e! m# z8 D# B& n
2.
   , q& F5 j3 ]: ]; S6 k
3. uint16_t DataSource[]={0x5555,0xaaaa,0x5a5a,0xa5a5};

4.
   1 u2 c3 D' J6 y4 W$ X8 m' \6 i
5. int main(void)
   2 T- n, n" S/ n+ |* O
6. {
   8 l9 h' m& m% B
7.   HAL_Init();

8.
   . s0 K" ?; J6 W/ N3 _1 c
9.   SystemClock_Config();
   4 Z3 w! ^& J7 Y3 Y
10.
    ; d) m! T# \# n
11.   MX_GPIO_Init();
    5 c# `* g/ N1 L: Q- t! i. Q2 G
12.
    ; h( B: F9 x4 ]4 w1 [+ [4 f* p( Q
13.   MX_DMA_Init();

14.
    * R4 j5 @5 Y1 G( P; h! u
15.   /* USER CODE BEGIN 2 */

16.
    * M& ?& X" o  i6 k* ]
17. HAL_DMAEx_EnableMuxRequestGenerator(&hdma_dma_generator0);

18.
    5 x5 i7 h4 x3 y: [* S/ u: O: h
19. HAL_DMA_Start(&hdma_dma_generator0 , (uint32_t)&DataSource, \
    4 k$ j1 `3 {0 G+ u5 z( I
20.

21.   (uint32_t)&(GPIOA->ODR),4 );

22.

23.   /* USER CODE END 2 */

24.

25.   while (1)

26.   {
    + G* C- d8 u7 M" R/ A  u  @
27.

28.   }
    ' W3 ?: y0 \3 S3 b" [
29. }</font>

复制代码

: K5 q7 i! h9 l  N顺便提醒下，上面红色代码行可能是有些人容易忽视的地方，至少目前库版本需要手动添加这句。

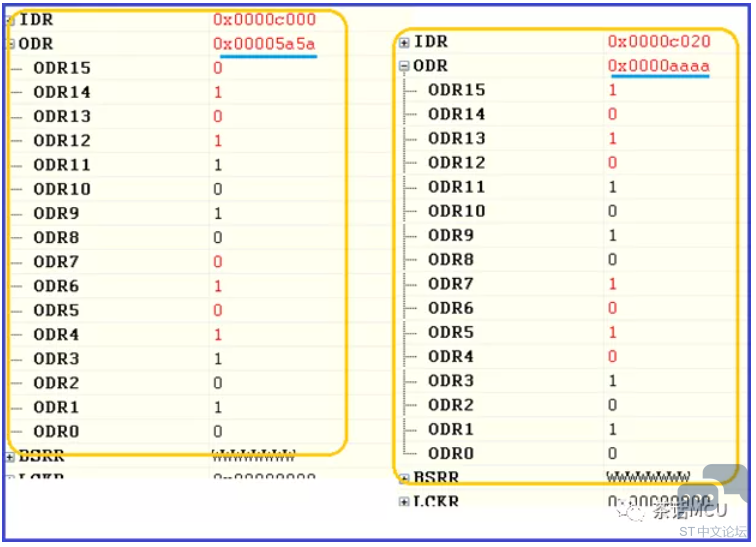

最后，简单验证下。看看按键时是否发生GPIOA输出的数据变化及灯亮暗。

2 U/ o% B( h8 k3 H0 X! V
8 Z: K" y& n4 k7 D# Q验证过程是没啥问题的，跟预期效果一致。这里特意分享整个实现过程以供有需要的工程师参考。有关STM32的DMAMUX模块的简单介绍可以阅读下面的文章<<STM32芯片中的DMAMUX是干啥用的>>。OK,下次再聊。
