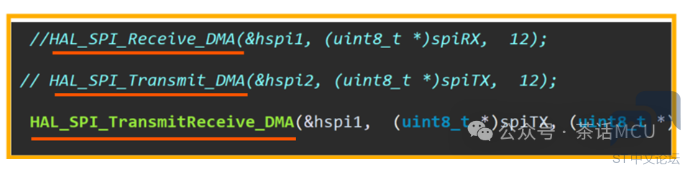

有人使用STM32H563开发产品，并启用DMA方式的SPI通信。他发现一个问题，就是当SPI的数据宽度配置为16位或32位时，使用STM32 HAL库提供的SPI DMA方式的API启动函数时没有数据的收发。

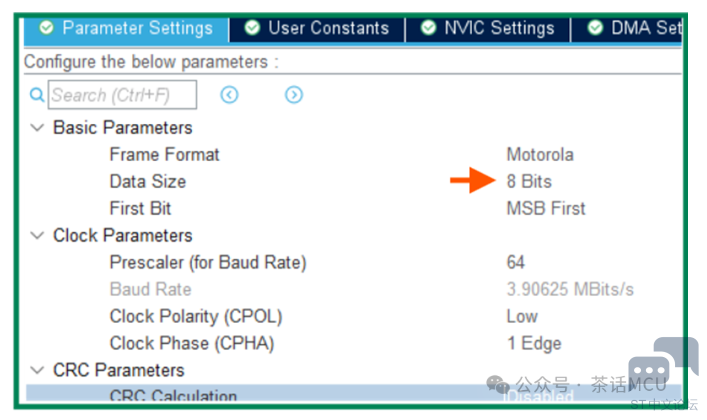

但是，如果将SPI的数据宽度配置为8位时则收发正常。

这是什么原因呢？反复检查DMA配置并未发现什么问题。既然8位数据宽度可以，按理有关SPI及DMA的配置不会有啥大问题，除非配置时有误操作，但反复检查没有发现哪里有问题。

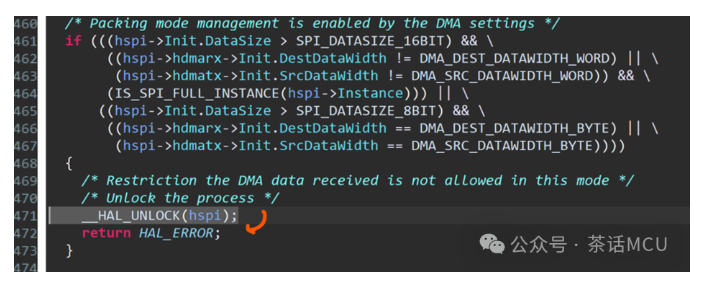

后来经过跟踪调试，发现代码方面有个小Bug.在下面代码位置进行参数检查时发生错误而退出了。下面代码就是位于前面贴出了的SPI DMA方式的API函数里。

这段代码并非实质性SPI或DMA模块的功能代码，只是针对SPI通信的数据宽度为16位或32位并启用DMA传输时，对参与传输的DMA的源端和目的端的数据宽度做合理性检查。

具体点说，如果SPI的数据宽度设置为32位时，DMA的源端和目的端的宽度必须是32位；如果SPI的数据宽度大于8位，则DMA的目的端或源端的数据宽度不能配置为8位。否则直接退出并返回错误。

从这段代码内容和逻辑来看，并没有什么毛病，但为啥每次在这里做参数的合理性检查通不过呢？刚才在前面说了，如果将SPI的数据宽度配置8位，倒是一切正常。不过，这段代码并不针对SPI数据宽度等于8位时做检查，自然也就不会在这里做出错返回。

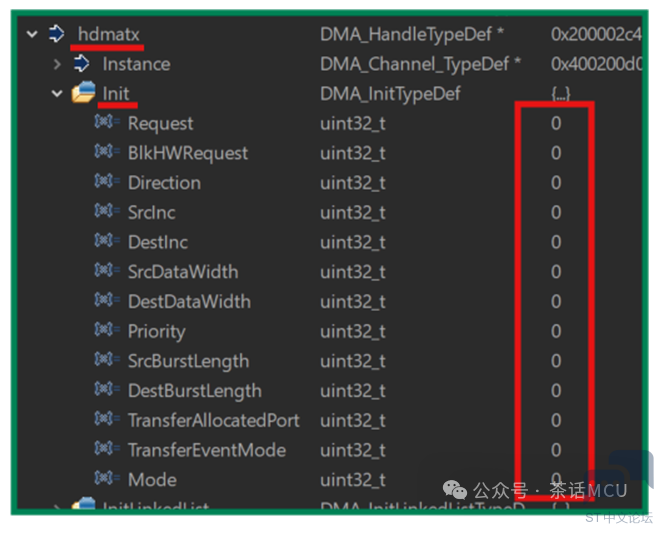

后来，借助代码调试发现，hspi.hdmarx->Init和hspi.hdmatx->Init结构体里的所有成员变量都是0值，即该Init结构体的各个成员都没有做初始化，导致针对Init里的DMA源、目的端的数据宽度做检查时总是失败。

这就奇怪了。hspi.hdmarx->Init和hspi.hdmatx->Init结构体的各个成员都是跟DMA传输直接相关的，怎么会没有做针对性的初始化呢？说不过去啊！

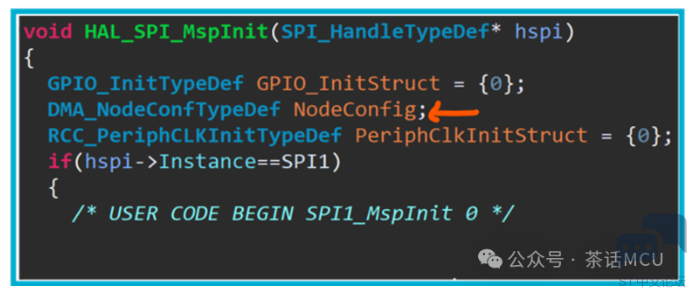

后来，经过阅读代码发现，像STM32H5系列，每个DMA配置视为一个传输节点，我们可以在HAL_SPI_MspInit()函数里看到了针对SPI RX/TX的DMA节点的配置。

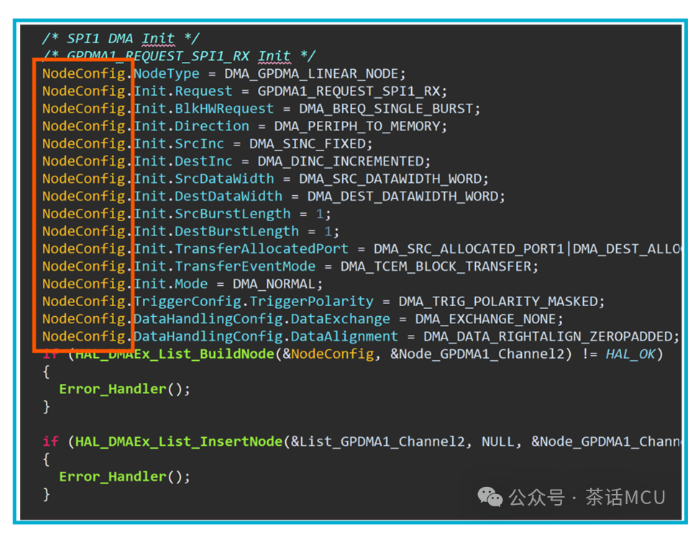

在这里我们还可以看到NodeConfig临时变量，它也是存放每个DMA通道节点初始化参数的结构体变量，其各个成员跟hspi.hdmarx->Init和hspi.hdmatx->Init结构体里的成员变量基本一样。不妨参看下面代码截图：

代码里基于NodeConfig做相应的初始化配置后，然后进一步写进相应DMA控制寄存器。也就是说，目前的库代码里的确没有对hspi.hdmarx->Init和hspi.hdmatx->Init结构体做初始化，准确点说，现在已经绕过它而使用了另外一种初始化方式。这就导致了针对hspi.hdmarx->Init和hspi.hdmatx->Init结构体的成员变量做检查时出现失败并出错返回。

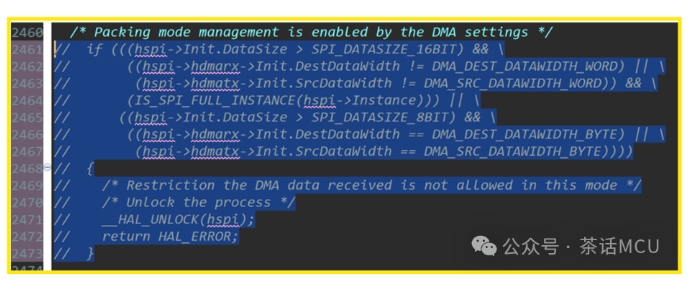

既然这样，要解决眼前问题，最直接而简单的办法，就是屏蔽API代码中的这段检查代码。

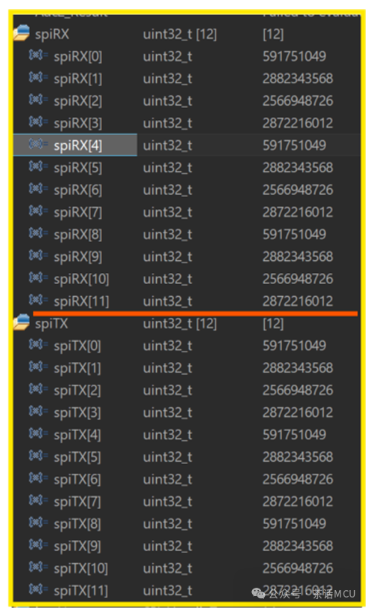

当屏蔽掉这段检查代码后，基于DMA方式SPI 16位、32位数据通信就都正常了。

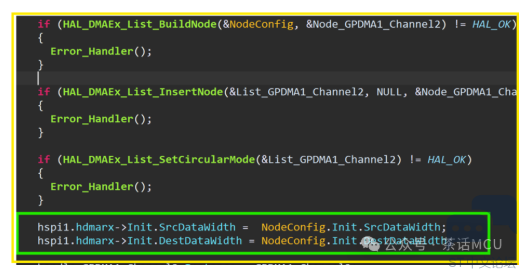

当然还有个办法，那就是不屏障这段合理性检查代码，而在HAL_SPI_MspInit()函数里，当完成NodeConfig结构体变量初始化并配置好相应DMA节点后，用NodeConfig结构体的部分变量内容对hspi.hdmarx->Init和hspi.hdmatx->Init结构体的相应成员进行赋值，以便后续合理性检查，比方像这样：【下面是针对SPI DMA接收节点的部分配置】

经过验证，这样也是可以的。

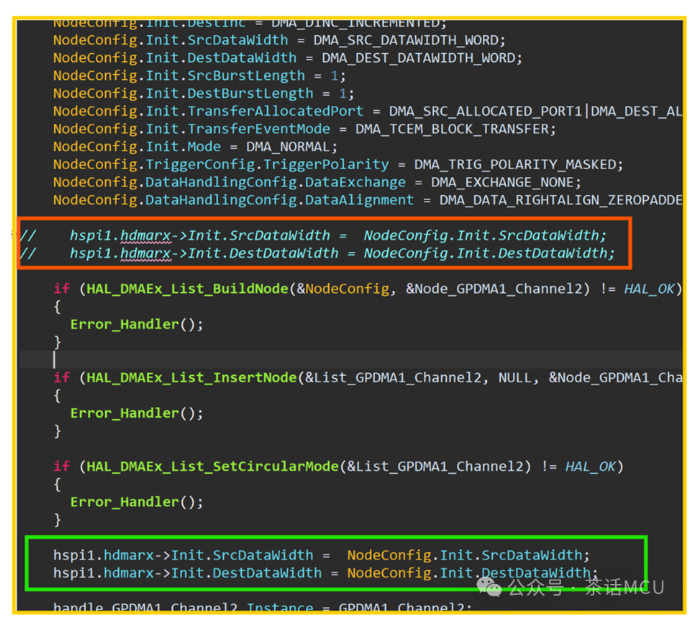

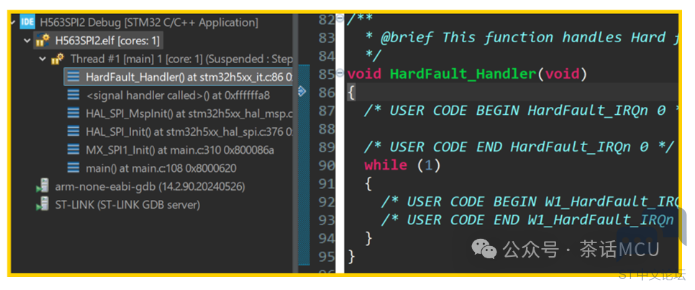

这里顺便提醒下，按照上面方式进行赋值时，注意赋值操作的位置。如果赋值语句放在红色框所在位置可能会遇到Hardfault故障，若放在绿色框位置就没事。

如果看官有兴趣的话，可以结合具体代码分析分析为什么会产生Hardfault。今天的分享重点主要是提醒目前HAL库例程的这个小bug，期待未来会改善。现在STM32推出的新款芯片真是又多又快，不少新特性、新功能、新玩法，同时对STM32的生态也是不小的挑战，比方各种技术资料、各种应用例程等，个中出现这样那样的bug在所难免，只要能不断完善就好。

文章出处：茶话MCU
