SPI 传输长度超过 1024 时出现异常的问题分析总结

详细文档：点击下载>

一、问题背景

客户使用STM32U595QII6Q 芯片的 SPI3 作为主设备，通过 HAL 库 SPI 相关发送函数与外设通信时，发现传输数据长度超过 1024 字节 ，发送完成的回调函数HAL_SPI_TxRxCpltCallback无法执行，半双工 / 全双工模式下均存在该问题。

二、问题复现

因无对应开发板，使用NUCLEO-U575ZI-Q 进行复现，步骤及结果如下：

1. 运行 STM32CubeU5 库中 SPI_DMA 全双工例程，默认配置下通信正常；
2. 将传输长度修改为 512 字节，填充 0xa5 数据，通信仍正常；修改为 1024 字节（512<<1），复现回调函数不执行 的问题；
3. 用 STM32CubeMX 配置最小化工程，将 SPI3 设为半双工模式，测试结果与全双工一致，1024 字节传输时异常。

三、问题根因分析

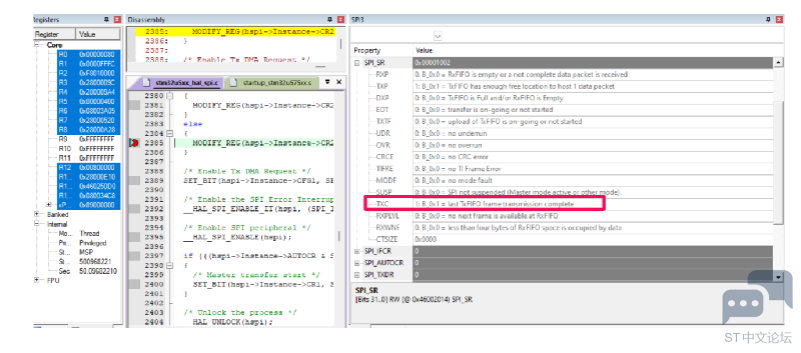

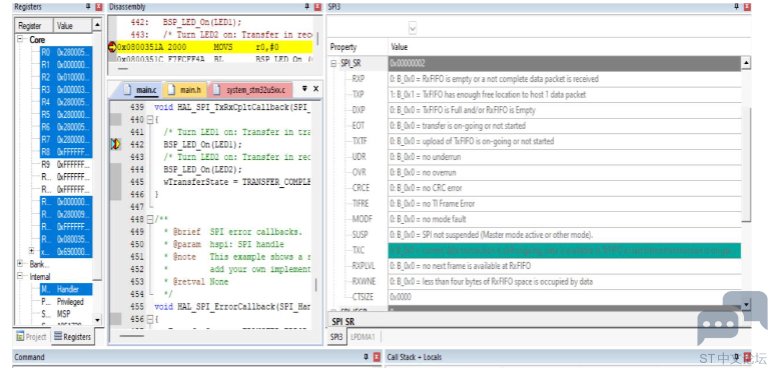

1. 寄存器状态异常 ：调试发现，512 字节正常传输时，SPI3 的 CR2 寄存器 TSIZE 位为 0x200（对应实际长度）；1024 字节传输时，CR2 寄存器 TSIZE 位为 0x0000，长度配置未生效 。
2. HAL 库代码执行问题 ：单步调试HAL_SPI_TransmitReceive_DMA函数发现，代码中对 SPI_CR2_TSIZE 位的修改操作执行失败 ，导致 TSIZE 始终为 0。

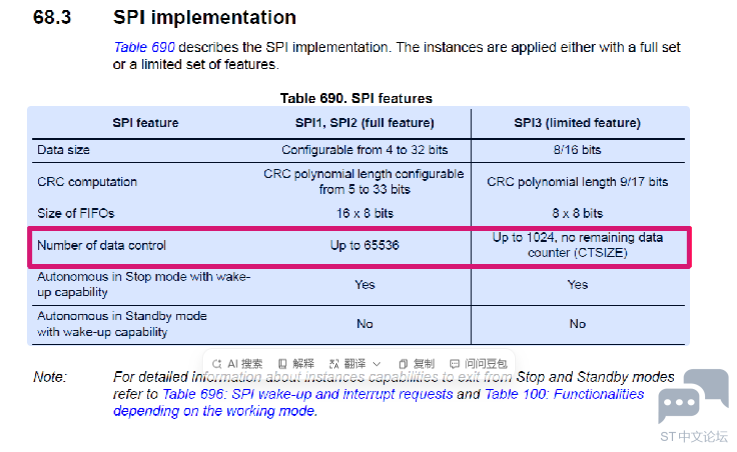

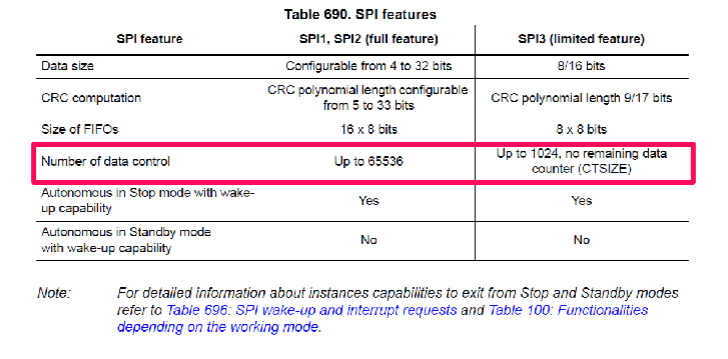

3. 芯片硬件特性限制 ：查阅 STM32U5 参考手册 RM0456 可知，STM32U5 的 SPI 外设分为全功能版（SPI1、SPI2）和 精简功能版（SPI3） ，其中 SPI3 存在明确的传输长度限制：最大支持 1023 字节的传输 ，无剩余数据计数器（CTSIZE），当传输长度设为 1024 字节时，超出硬件最大限制，导致寄存器配置失败。

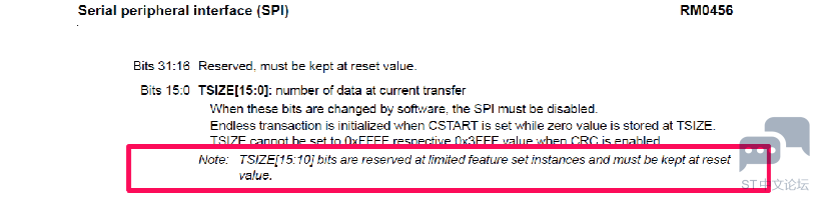

4. TSIZE 位功能特性 ：SPI_CR2 寄存器的 TSIZE 位用于配置当前传输数据量，硬件要求修改该位时 SPI 需禁用；且 SPI3 的 TSIZE [15:10] 位为保留位，进一步限制了传输长度配置，1024 字节的配置值超出其有效范围。

四、解决方案与优化建议

针对 STM32U5 系列 MCU 的 SPI3 长度限制问题，对 HAL 库的 SPI_DMA 驱动代码进行修改，增加长度校验逻辑 ，避免因配置超出硬件限制导致的通信异常，修改后核心代码如下：

c

运行

if ((hspi->hdmarx->Mode == DMA_LINKEDLIST_CIRCULAR) &&
(hspi->hdmatx->Mode == DMA_LINKEDLIST_CIRCULAR))
{
    MODIFY_REG(hspi->Instance->CR2, SPI_CR2_TSIZE, 0UL);
}
else
{
    if( SPI3 == hspi->Instance && Size >= 1023)
    {
        status = HAL_ERROR; // 超出长度限制，返回错误
    }
    else
    {
        MODIFY_REG(hspi->Instance->CR2, SPI_CR2_TSIZE, Size); // 正常配置长度
    }
}

五、核心结论

使用STM32U575/U585/U595 系列 MCU 的 SPI3 进行通信时，需严格注意传输数据长度不可超过 1023 字节 ，若有大长度数据传输需求，可通过分包传输 的方式实现，或更换为无长度限制的 SPI1、SPI2 外设。
