片上ADC介绍
STM32F103系列与STM32F407系列ADC的功能类似。它们总共有 3 个 ADC，精度为 12 位，每个ADC 有 16 个外部通道。另外还有两个内部 ADC 源和 VBAT通道挂在 ADC1 上。ADC 具有独立模式、双重模式和三重模式，对于不同 AD 转换要求几乎都有合适的模式可选。

4 u# H" Y. P( ~! j$ v电压输入范围
5 u+ `! @6 u/ W% ^ADC 输入范围为：VREF- ≤ VIN ≤ VREF+。由 VREF-、VREF+ 、VDDA 、VSSA、这四个外部引脚决定。在设计原理图的时候一般把 VSSA和 VREF-接地，把 VREF+和 VDDA 接 3V3，得到ADC 的输入电压范围为：0~3.3V。
输入通道
; c. y. c$ l6 l7 J1 c% kSTM32 的 ADC 多达 19 个通道，其中外部的 16 个通道就是框图中的 ADCx_IN0、ADCx_IN1…ADCx_IN5。这 16 个通道对应着不同的 IO 口。
& B7 x( x- f3 d" U' d7 u, P

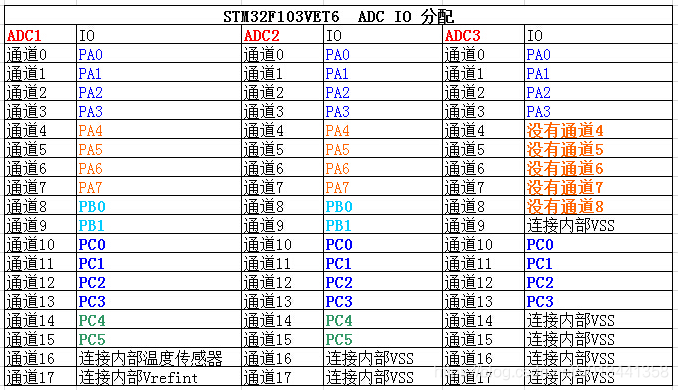

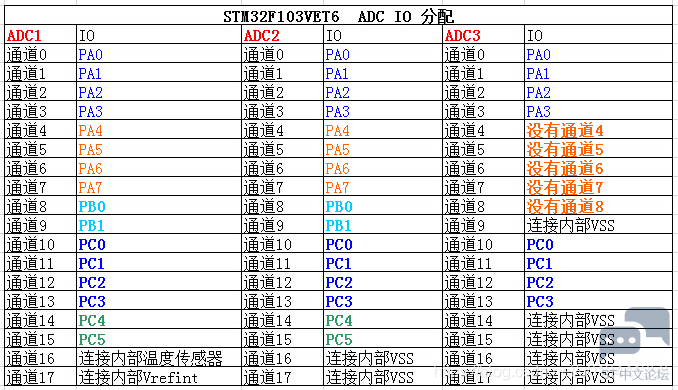

对STM32F103系列单片机，ADC1的通道16连接到芯片内部的温度传感器，通道17连接到了内部参考电压 Vrefint。ADC2 的模拟通道 16 和 17 连接到了内部的 VSS。ADC3 的模拟通道 9、14、15、16 和 17 连接到了内部的 VSS。
! I% z: W4 u! P7 F4 `0 q; L

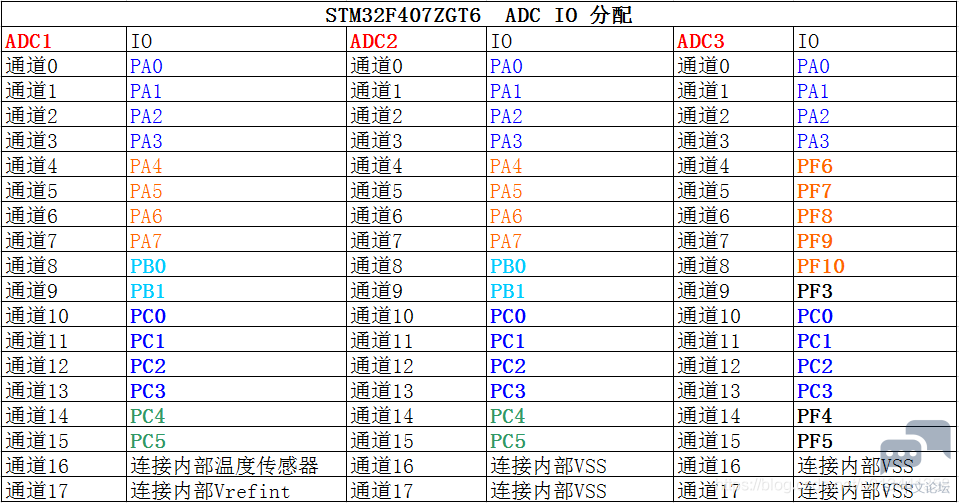

! N) i5 _' j7 h- p/ U& H0 |8 P! T对STM32F407系列单片机，ADC1的通道16连接到芯片内部的温度传感器，通道17连接到了内部参考电压 Vrefint，通道18连接到了备用电源 Vbat。ADC2 和 ADC3 的通道 16、17、18 全部连接到了内部的 VSS。

/ E  q$ F# d, y# J( H

& B7 a6 j$ t; |2 E: q3 g
, ?( L; K+ e. T! B% i+ L

扩展库特性
& D& x8 ~2 c+ n6 x. h. k! W& \本扩展库针对ADC最常见的操作方式，编写了两种ADC配置模板，其一是不使用DMA传输的单次单通道采样（void ADC_UserConfig1()），其二是使用DMA传输的连续多通道采样（void ADC_UserConfig2()）。可根据需要在程序初始化的时候调用对应的配置函数实现ADC的快速配置。同时提供了在两种配置模式下的获取ADC数据与平均值数据的函数，也可在适合的位置直接调用。
# v# L0 w8 N& h( e+ ?0 H
使用了本扩展库，ADC的配置与读取数据将会变得十分简洁高效。
2 _; J) v; ?0 M5 c) M) [
+ B9 G# t) G7 T扩展库源码
STM32F103与STM32F407的ADC在使用的时候还是有一些区别的：
1.STM32F103的ADC需要校准，而STM32F407的ADC无需校准。
2.STM32F103与F407的ADC时钟配置、外设配置、DMA配置等不同。

5 e: _# d1 }$ `" T7 }4 g5 A+ E5 A8 {基于STM32F103
/ k. _$ h- r8 b头文件
, ~, R" v* A; Q" Q: i3 I2 t

1. #ifndef __ADC_EXT_H__
   7 L( ~2 ~- z1 _
2. #define __ADC_EXT_H__
   7 ^+ H0 o7 K5 O  n( _: k( Y
3.

4. #include "stm32f10x_conf.h"
   " T! H- g- M. }. b
5. #include "stm32f10x.h"
   . M6 j9 C' t# m& h" H& J2 G
6.
   # z( L- Z' a7 w& B' X- k
7. #define ADC_CHANNEL_NUM                                4
   & W$ J: O4 \; L% ^" Q
8.
   1 D: o* ?0 ^1 E7 |4 r1 q* x
9. #define ADC_DMA_CHANNEL_DEEPTH                10

10. #define ADC_DMA_CHANNEL_NUM                        ADC_CHANNEL_NUM
    7 X, u7 u4 m: O% r3 H+ u# C
11. #define ADC_DMA_BUFFER_SIZE                        (ADC_DMA_CHANNEL_NUM * ADC_DMA_CHANNEL_DEEPTH)
    ( ^) ]% r; M+ @7 [
12.
    4 i6 q) y6 ~: U& N2 C  q
13. extern volatile uint16_t ADC_Data[ADC_CHANNEL_NUM];
    . l0 T2 ]$ d& c$ M1 x
14. extern volatile uint16_t ADC_DMA_Value[ADC_DMA_CHANNEL_DEEPTH][ADC_DMA_CHANNEL_NUM];
    ! c) y  r+ @3 o/ i3 x/ d' y4 }
15.
    4 {0 b7 b3 t& Q  c. Y! O
16. void ADC_UserConfig1();

17. void ADC_UserConfig2();

18.

19. void ADC_Config_NotUseDMA();

20. void ADC_Config_UseDMA();

21. void ADC_Config_SetDMA();

22.
    6 W. p5 p6 v* ?. I; @+ B+ S
23. uint16_t ADC_GetData_NotUseDMA(uint8_t channel);
    ' g6 d# Q1 f$ z) t. v
24. uint16_t ADC_GetAverageData_NotUseDMA(uint8_t channel, uint16_t count);

25. uint16_t ADC_GetData_UseDMA(uint8_t channel);
    * Z1 d: D1 X8 p3 y+ g/ {+ b9 _
26. uint16_t ADC_GetAverageData_UseDMA(uint8_t channel);

27.
    / F5 s5 U1 h; f; J
28. #endif


复制代码

源文件

1. #include "adc_ext.h"

2.

3. volatile uint16_t ADC_Data[ADC_CHANNEL_NUM];
   7 x; Q, r3 S/ q  Y& v
4. volatile uint16_t ADC_DMA_Value[ADC_DMA_CHANNEL_DEEPTH][ADC_DMA_CHANNEL_NUM];

5.

6. /**

7. * @brief 预置的ADC配置1，不使用DMA传输
   * b( B8 C* I6 ]+ j, z9 d3 q6 K# Q3 R
8. */
   ) M" j" c" P) Y9 A- m- f* G
9. void ADC_UserConfig1()

10. {
    2 W& |, R& \, v) {, Z! b
11.         GPIO_ConfigPort('A', 0, GPIO_Mode_AIN, 0);
    $ u" f% {" K  t8 U; g0 n
12.
    : O+ a) ^$ ]4 o7 p) J. s- D
13.         ADC_Config_NotUseDMA();

14. }

15.

16.

17. /**
    + c! d+ B. {9 j; b% L5 y  ~
18. * @brief 预置的ADC配置2，使用DMA传输
    6 p" e6 b  l9 ~+ Z/ t1 r' w
19. */
    ' m3 B/ m4 t  p, q$ i. S# h: A' E
20. void ADC_UserConfig2()
    # [, l; K% G' J' n
21. {

22.         GPIO_ConfigPort('A', 0, GPIO_Mode_AIN, 0);
    , G+ U% V! k2 q6 I
23.         GPIO_ConfigPort('A', 1, GPIO_Mode_AIN, 0);
    . E2 [6 x5 q% h6 V& s9 b
24.         GPIO_ConfigPort('A', 2, GPIO_Mode_AIN, 0);

25.         GPIO_ConfigPort('A', 3, GPIO_Mode_AIN, 0);
    ( c/ `  t$ m6 o2 [4 P3 p
26.
    : B3 Q8 G- q  h2 V, g8 I* F( E. X, w
27.         ADC_Config_SetDMA();
    : \1 y; r- l5 q8 L6 W( q( J7 K' k
28.         ADC_Config_UseDMA();
    0 h& ^/ \0 [9 O
29. }
    $ H6 F+ d, K3 H
30.

31.

32. /**

33. * @brief 不使用DMA进行数据传输时的ADC配置
    - G& G+ _) ~$ ?" g5 O
34. *                 由于ADC 规则组数据寄存器 ADC_DR 只有一个，是一个 32 位的寄存器，
    ( C' u8 w) s4 G( x
35. *                 只有低 16 位有效并且只是用于独立模式存放转换完成数据。
    & s4 {3 Z/ S/ T  v
36. *                 如果使用多通道转换，那转换的数据就全部都挤在了 DR 里面，前一个时间点转换的通道数据，
    - Q: J) k' R8 K3 G% @( c
37. *                 就会被下一个时间点的另外一个通道转换的数据覆盖掉，所以当通道转换完成后就应该把数据取走。
    + D1 }' f) q" e8 l
38. *

39. *                 因此不使用DMA模式的时候，每次只能读取一个通道的数据

40. */

41. void ADC_Config_NotUseDMA()
    ! G1 {" f& z6 c8 x5 a1 r% C
42. {

43.         /**
    # I1 b) I" }( O7 V1 n
44.          * Configuration of ADC1

45.          */

46.         ADC_InitTypeDef ADC_InitStructure;
    3 n) S2 `& g+ ]( B# A4 y  p7 g
47.

48.         RCC_ADCCLKConfig(RCC_PCLK2_Div6);                                                                        //设置ADC分频因子6 72M/6=12,ADC最大时间不能超过14M

49.         ADC_DeInit(ADC1);                                                                                                        //复位ADC1
    6 |, ?- d( ?9 G( v$ u
50.

51.         ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;                                        //ADC工作模式:ADC1和ADC2工作在独立模式

52.         ADC_InitStructure.ADC_ScanConvMode = DISABLE;                                                //模数转换工作在单通道模式
    2 L1 Z% @2 B; f! w0 e/ P
53.         ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;                                        //模数转换工作在单次转换模式

54.         ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;        //转换由软件而不是外部触发启动

55.         ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;                                //ADC数据右对齐
    5 G/ |9 T# Q( L& P2 d& V
56.         ADC_InitStructure.ADC_NbrOfChannel = ADC_CHANNEL_NUM;                                //顺序进行规则转换的ADC通道的数目

57.         ADC_Init(ADC1, &ADC_InitStructure);                                                                        //根据ADC_InitStruct中指定的参数初始化外设ADCx的寄存器

58.
    * Q+ N2 ^3 Z) k- S3 e8 F# B- N
59.         //        ADC_RegularChannelConfig(ADC1, channel, 1, ADC_SampleTime_71Cycles5);        //ADC1,ADC通道,采样时间为239.5周期

60.
    . P  b( Z1 a+ `9 @
61.         ADC_Cmd(ADC1, ENABLE);                                                                                                //使能指定的ADC1
    ( R) b, N* b$ _1 w) D
62.

63.         ADC_ResetCalibration(ADC1);        //使能复位校准
    3 L' _' T" f/ \  u
64.
    4 U/ \" _3 P# w7 l5 P
65.         while (ADC_GetResetCalibrationStatus(ADC1))

66.                 ;        //等待复位校准结束
    & q6 M4 C9 V6 {; U( Q( ?
67.

68.         ADC_StartCalibration(ADC1);         //开启AD校准
    * A9 Y8 V7 g" R* X4 X( p. S
69.
    4 R- X% J; G5 Y6 ^" ]4 y
70.         while (ADC_GetCalibrationStatus(ADC1))
    " Z& k$ G$ U8 }5 `$ j7 T/ ]
71.                 ;         //等待校准结束

72.
    . C( x+ I3 |  {# m
73.         //        ADC_SoftwareStartConvCmd(ADC1, ENABLE);                //使能指定的ADC1的软件转换启动功能
    ) w7 N& Z9 T. o5 v: `0 E" E
74. }

75.

76.
    6 t4 z% }' _, A0 i+ z: |% u
77. /**

78. * @brief 使用DMA进行数据传输时的ADC配置
    ' h6 G! f* R4 d( y3 D
79. *                 注意规则通道的数量需要根据实际项目进行调整

80. */
    - \; i1 F7 C+ ^+ ?$ ?+ i
81. void ADC_Config_UseDMA()

82. {

83.         /**
    : a; k' a, N, G* |. z0 \
84.          * Configuration of ADC
    5 a1 n+ |. O: [4 |% K/ Z
85.          */

86.         ADC_InitTypeDef ADC_InitStructure;

87.
    % K# Q0 C3 v- w! f- x
88.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);                                                        //使能ADC1通道时钟

89.         RCC_ADCCLKConfig(RCC_PCLK2_Div6);                                                                                                //设置ADC分频因子6 72M/6=12,ADC最大时间不能超过14M

90.         ADC_DeInit(ADC1);                                                                                                                                //复位ADC1
    / N/ ]+ W; n3 I8 g7 ?
91.

92.         ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;
    9 p$ ?- L9 ~( m* S; f% e+ b7 b
93.         ADC_InitStructure.ADC_ScanConvMode = ENABLE;                                                                        //通道扫描
    ( V9 Y' |! n( `2 b" u" Q
94.         ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;                                                                //连续转换

95.         ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
    . V/ j5 ^. |, h4 A
96.         ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;

97.         ADC_InitStructure.ADC_NbrOfChannel = ADC_CHANNEL_NUM;

98.         ADC_Init(ADC1, &ADC_InitStructure);

99.

100.         ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_239Cycles5);        //通道1转换结果保存到ADCConvertedValue[0~10][0]

101.         ADC_RegularChannelConfig(ADC1, ADC_Channel_1, 2, ADC_SampleTime_239Cycles5);         //通道2转换结果保存到ADCConvertedValue[0~10][1]

102.         ADC_RegularChannelConfig(ADC1, ADC_Channel_2, 3, ADC_SampleTime_239Cycles5);         //通道3转换结果保存到ADCConvertedValue[0~10][2]
     3 R0 P( J  A) |8 ?8 R
103.         ADC_RegularChannelConfig(ADC1, ADC_Channel_3, 4, ADC_SampleTime_239Cycles5);         //通道4转换结果保存到ADCConvertedValue[0~10][3]
     / u4 ]9 P3 j' v7 j
104.         //        ADC_RegularChannelConfig(ADC1, ADC_Channel_4, 5, ADC_SampleTime_239Cycles5);         //通道5转换结果保存到ADCConvertedValue[0~10][4]
     $ p4 v2 \1 Q( I* F) E; T* t" q
105.         //        ADC_RegularChannelConfig(ADC1, ADC_Channel_5, 6, ADC_SampleTime_239Cycles5);         //通道6转换结果保存到ADCConvertedValue[0~10][5]
     + O3 K6 s5 H/ R2 T2 [" A5 Q
106.         //        ADC_RegularChannelConfig(ADC1, ADC_Channel_6, 7, ADC_SampleTime_239Cycles5);         //通道7转换结果保存到ADCConvertedValue[0~10][6]

107.         //        ADC_RegularChannelConfig(ADC1, ADC_Channel_7, 8, ADC_SampleTime_239Cycles5);         //通道8转换结果保存到ADCConvertedValue[0~10][7]

108.         //        ADC_RegularChannelConfig(ADC1, ADC_Channel_8, 9, ADC_SampleTime_239Cycles5);         //通道9转换结果保存到ADCConvertedValue[0~10][8]
     1 G9 I; a! K- ~7 L
109.         //        ADC_RegularChannelConfig(ADC1, ADC_Channel_9, 10, ADC_SampleTime_239Cycles5);         //通道10转换结果保存到ADCConvertedValue[0~10][9]
     ) A& I5 v1 M- l3 R& n
110.         //        ADC_RegularChannelConfig(ADC1, ADC_Channel_10, 11, ADC_SampleTime_239Cycles5);         //通道11转换结果保存到ADCConvertedValue[0~10][10]
     ; b# Q- ?' A. O  K; }# M
111.         //        ADC_RegularChannelConfig(ADC1, ADC_Channel_11, 12, ADC_SampleTime_239Cycles5);         //通道12转换结果保存到ADCConvertedValue[0~10][11]
     , A" l* Q) i" R9 u" A
112.         //        ADC_RegularChannelConfig(ADC1, ADC_Channel_12, 13, ADC_SampleTime_239Cycles5);         //通道13转换结果保存到ADCConvertedValue[0~10][12]
     ; L( [  w6 T* C: h) Q
113.         //        ADC_RegularChannelConfig(ADC1, ADC_Channel_13, 14, ADC_SampleTime_239Cycles5);         //通道14转换结果保存到ADCConvertedValue[0~10][13]

114.         //        ADC_RegularChannelConfig(ADC1, ADC_Channel_14, 15, ADC_SampleTime_239Cycles5);         //通道15转换结果保存到ADCConvertedValue[0~10][14]

115.         //        ADC_RegularChannelConfig(ADC1, ADC_Channel_15, 16, ADC_SampleTime_239Cycles5);         //通道16转换结果保存到ADCConvertedValue[0~10][15]
     9 X7 U  S. x# w/ H% S
116.
     3 k; t6 Q$ t- N
117.         ADC_DMACmd(ADC1, ENABLE); //开启ADC的DMA支持

118.         ADC_Cmd(ADC1, ENABLE);
     4 T& G. t8 ~, t$ n4 M
119.         ADC_ResetCalibration(ADC1);
     ! H1 ?. B2 @; B5 ?6 P
120.         while (ADC_GetResetCalibrationStatus(ADC1))

121.                 ;
     ! @- w+ j% A8 a) n9 {
122.         ADC_StartCalibration(ADC1);

123.         while (ADC_GetCalibrationStatus(ADC1))

124.                 ;
     4 k5 j; l, u- b6 k5 Z
125.         ADC_SoftwareStartConvCmd(ADC1, ENABLE);                //使能指定的ADC1的软件转换启动功能

126. }

127.
     , w! ~+ a- [! ~: h
128.
     : K3 O+ L, v# p; A% _
129. /**
     , n1 [+ v- c2 m  o( L
130. * @brief 使用DMA进行数据传输时的DMA配置

131. */
     1 c+ ]8 ]9 d4 J& Q* B
132. void ADC_Config_SetDMA()

133. {

134.         /**
     $ b# U" h, Z9 I* ?2 {7 ^% m4 N
135.          * Configuration of DMA

136.          */

137.         DMA_InitTypeDef DMA_InitStructure;
     " ^0 Z7 V) g0 I$ M
138.         RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);                                                                //使能时钟
     3 n! D. ?! f7 V: H6 x* N
139.         DMA_DeInit(DMA1_Channel1);                                                                                                                //将通道一寄存器设为默认值
     # h% r  e3 {% `# w% S" Z
140.
     % z0 x( c% q2 G5 O' M4 G" z4 X# {1 V
141.         DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t) &(ADC1->DR);                                //该参数用以定义DMA外设基地址
     0 U. M2 I0 l' ?  @2 j
142.         DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t) &ADC_DMA_Value;                                //该参数用以定义DMA内存基地址(转换结果保存的地址)

143.         DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;                                                                //该参数规定了外设是作为数据传输的目的地还是来源，此处是作为来源
     : D/ X* O7 g0 c6 _. J+ S
144.         DMA_InitStructure.DMA_BufferSize = ADC_DMA_BUFFER_SIZE;                                                        //定义指定DMA通道的DMA缓存的大小,单位为数据单位。这里也就是ADC_DMA_Value的大小
     2 R( Q# s8 V9 x8 f3 H+ l& ~) x9 m
145.         DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;                                //设定外设地址寄存器递增与否,此处设为不变 Disable
     6 y4 g. |4 z7 y* w; c1 B. M
146.         DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;                                                        //用来设定内存地址寄存器递增与否,此处设为递增，Enable

147.         DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;                //数据宽度为16位

148.         DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;                                //数据宽度为16位
     2 R  G* ]7 j5 ?* O
149.         DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;                                                                 //工作在循环缓存模式

150.         DMA_InitStructure.DMA_Priority = DMA_Priority_High;                                                         //DMA通道拥有高优先级 分别4个等级 低、中、高、非常高

151.         DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;                                                                         //使能DMA通道的内存到内存传输
     ' d0 {+ d- S$ S/ c) P
152.
     / O4 o, q: }! W8 m" {4 \
153.         DMA_Init(DMA1_Channel1, &DMA_InitStructure);                                                                         //根据DMA_InitStruct中指定的参数初始化DMA的通道

154.         //        DMA_ITConfig(DMA1_Channel1,DMA_IT_TC, ENABLE);

155.         DMA_Cmd(DMA1_Channel1, ENABLE);                                                                                                        //启动DMA通道一
     # K& X4 D& G: j+ c' Q
156. }

157.
     ' _$ D; f5 c5 t, ?5 V, \
158.

159. /**

160. * @brief 不使用DMA传输时，获取ADC的采样数据
     ) k' `; g3 V+ Q
161. * @param channel: ADC的采样通道
     2 p3 T' d; M7 V9 _( W8 F6 m
162. * @return ADC的单次采样结果

163. */

164. uint16_t ADC_GetData_NotUseDMA(uint8_t channel)
     ; ^; D  I; p: E3 U6 A% v1 L& R/ r- ?
165. {
     * _  A- Q. u+ N# U+ w
166.         //设置指定ADC的规则组通道，一个序列，采样时间

167.         ADC_RegularChannelConfig(ADC1, channel, 1, ADC_SampleTime_71Cycles5);        //ADC1,ADC通道,采样时间为239.5周期

168.

169.         ADC_SoftwareStartConvCmd(ADC1, ENABLE);                //使能指定的ADC1的软件转换启动功能
     ( [' n9 Z! M3 c, p* b* X1 @
170.
     / k$ l7 S* W* b7 t& ^
171.         /**
     ; T( v/ w  [% [, r# d
172.          * 通过查询的方式获取了ADC的转化结果，

173.          * 也可以通过中断的方式获取ADC的转换结果

174.          */
     % a' ?* R, u: @; A- o/ S( d- g
175.         while (!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC))

176.                 ;                //等待转换结束
     - t( s9 T$ u! d, E  t! s6 b
177.         return ADC_GetConversionValue(ADC1);        //返回最近一次ADC1规则组的转换结果
     8 G9 n! T; ]+ i+ I' [
178. }

179.
     / _  l/ o! J4 a" Y% ^
180.
     ' O8 z* x9 m  e- P- q! G/ W
181. /**

182. * @brief 不使用DMA传输时，获取ADC采样数据的平均值

183. * @param channel: ADC的采样通道

184. * @param count: 计算平均值的采样数量

185. * @return ADC的单次采样结果的平均值

186. */
     7 E% N& V5 y+ F) H
187. uint16_t ADC_GetAverageData_NotUseDMA(uint8_t channel, uint16_t count)

188. {

189.         uint32_t temp_val = 0;
     # c* ?% b. z" t% r$ M! o
190.
     & N/ _; y  i4 z' e- b" Z
191.         for (uint8_t t = 0; t < count; t++)
     & n2 M7 d; {- E9 j. S7 I7 p5 y5 S
192.         {

193.                 temp_val += ADC_GetData_NotUseDMA(channel);
     * C) L: T% l5 C3 R8 w1 x9 ~
194.         }

195.

196.         ADC_Data[channel] = temp_val / count;
     2 b7 m& @; ?  ?$ N
197.

198.         return ADC_Data[channel];
     - o" l0 @7 V4 F
199. }

200.

201.

202. /**

203. * @brief 获取通过DMA传输的采样数据

204. * @param channel: ADC的采样通道
     5 x; d6 a- w6 P% Z# B
205. * @return ADC的采样数据

206. */
     / l3 M6 H3 J, N6 J9 i9 K
207. uint16_t ADC_GetData_UseDMA(uint8_t channel)
     - T  F9 ]4 d" x0 Z
208. {
     2 }) A$ M+ Q; A, Z; y) l* ?9 {
209.         return ADC_DMA_Value[0][channel];
     ; B0 D/ ?1 y- B* `4 i* h
210. }

211.
     $ h8 M+ z6 }! }" b" [; P
212.

213. /**
     4 t8 F1 ~$ Q( F. w1 z2 B; u
214. * @brief 获取通过DMA传输的采样数据（求平均值，过采样）

215. * @param channel: ADC的采样通道

216. * @return ADC的采样数据

217. */

218. uint16_t ADC_GetAverageData_UseDMA(uint8_t channel)
     - s+ {. Z$ F7 L( z+ Y7 A% L; p: ^
219. {

220.         uint32_t sum = 0;

221.
     3 c# m+ U$ P" X1 T
222.         for (uint8_t j = 0; j < ADC_DMA_CHANNEL_DEEPTH; j++)
     # F* W/ |6 O7 D. d5 B0 \
223.         {
     " F/ P6 L* \( i- V, z! c/ r. i
224.                 sum += ADC_DMA_Value[j][channel];
     6 f+ X$ L" z& q0 S
225.         }
     $ A7 d" e6 T6 h; ]* h; m6 g3 W
226.
     ; g8 b$ n) J7 p4 l& ]( Y/ t
227.         return sum / ADC_DMA_CHANNEL_DEEPTH;                                                //求平均值并转换成电压值
     : Z) {& q) t& _- l
228. }

复制代码

) K# |+ v, u8 z9 e0 `+ X2 M基于STM32F407
  D+ _4 `4 Y" B头文件
5 k8 a+ q' `: e# u

1. #ifndef __ADC_EXT_H__
   $ ?# B% F6 a' T% g3 H; N8 q
2. #define __ADC_EXT_H__

3.

4. #include "stm32f4xx_conf.h"
   6 x8 G$ @  }3 i! J
5. #include "stm32f4xx.h"

6.
   9 w  g3 A. j; S# t  w  B& b
7. #define ADC_CHANNEL_NUM                                        4
   3 C; F- U2 Z4 H3 G
8.
   # a5 [5 \, f$ T5 |
9. #define ADC_DMA_CHANNEL_DEEPTH                        10
   * P4 {- G% l( n
10. #define ADC_DMA_CHANNEL_NUM                                ADC_CHANNEL_NUM
      }1 k0 i% l6 W) g' o
11. #define ADC_DMA_BUFFER_SIZE                                (ADC_DMA_CHANNEL_NUM * ADC_DMA_CHANNEL_DEEPTH)
    2 k: i2 a0 s! r/ y* C: a; Q$ Z
12.

13. extern volatile uint16_t ADC_Data[ADC_CHANNEL_NUM];

14. extern volatile uint16_t ADC_DMA_Value[ADC_DMA_CHANNEL_DEEPTH][ADC_DMA_CHANNEL_NUM];

15.
    7 Z2 C7 F8 w8 s3 I' I
16. void ADC_UserConfig1();
    $ B- T5 c# c3 Z  w) T0 \( f
17. void ADC_UserConfig2();

18.
    0 n& Z( B0 F+ Y9 D% U+ T
19. void ADC_Config_NotUseDMA();

20. void ADC_Config_UseDMA();
    4 ?4 k8 I) C$ h" B0 ]. i# Q& q
21. void ADC_Config_SetDMA();

22.

23. uint16_t ADC_GetData_NotUseDMA(uint8_t channel);

24. uint16_t ADC_GetAverageData_NotUseDMA(uint8_t channel, uint16_t count);
    - [; x& l8 r* y8 |
25. uint16_t ADC_GetData_UseDMA(uint8_t channel);
    6 \/ D) M+ G  m+ |& |0 f/ Z4 Q2 T4 S
26. uint16_t ADC_GetAverageData_UseDMA(uint8_t channel);

27.

28. #endif

复制代码

源文件

1. #include "adc_ext.h"

2.
   * F, ]8 m9 |. {1 R5 k5 M0 W
3. /**

4. * ADC时钟

5. *

6. * ADC输入时钟 ADC_CLK 由 PCLK2 经过分频产生，最大值是 36MHz，典型值为30MHz
   - h) T: f& Q' R1 w4 f6 l: K
7. * 分频因子由 ADC 通用控制寄存器 ADC_CCR 的 ADCPRE[1:0]设置，可设置的分频系数有 2、4、6 和 8
   * w0 V- Q, ~- k! Q# N+ {
8. * 对于STM32F407的PCLK2=HCLK/2=84MHz，所以程序一般使用 4 分频或者 6 分频

9. */
   2 X( I* f0 V- Q/ U
10.
    1 h/ _# w8 x/ R5 Y; ^- w
11. /**

12. * 采样时间
      v8 d7 W, ^0 G& G/ T) i
13. *

14. * ADC 需要若干个 ADC_CLK 周期完成对输入的电压进行采样，

15. * 采样的周期数可通过ADC 采样时间寄存器 ADC_SMPR1 和 ADC_SMPR2 中的 SMP[2:0]位设置。
    ' \& A. W& R) A; ?
16. * 每个通道可以分别用不同的时间采样。
    4 D$ H* `' A7 Q; T3 H: j  X
17. * 其中采样周期最小是 3 个，即如果我们要达到最快的采样，那么应该设置采样周期为 3 个周期。

18. * 这里说的周期就是 1/ADC_CLK。
    6 p3 P* K( S" p' Q
19. */

20.
    * a& u- `" l$ Q7 U) D' I# t
21. /**

22. * 注意本库函数只实现了ADC1的配置与采样，ADC2与ADC3的配置与使用方法与此类似

23. */

24.

25. volatile uint16_t ADC_Data[ADC_CHANNEL_NUM];

26. volatile uint16_t ADC_DMA_Value[ADC_DMA_CHANNEL_DEEPTH][ADC_DMA_CHANNEL_NUM];

27.

28. /**

29. * @brief 预置的ADC配置1，不使用DMA传输
    ! i6 o# v4 |* z/ [# W
30. */

31. void ADC_UserConfig1()
    # ^7 C+ L9 P. I( j3 u
32. {

33.         GPIO_ConfigPort('A', 0, GPIO_Mode_AN, GPIO_OType_OD, GPIO_PuPd_NOPULL, 0);

34.
    3 j5 Q/ P8 v( M
35.         ADC_Config_NotUseDMA();
    ' V" u' n2 d6 \( n4 x3 D3 T* P
36. }
    + F. ?3 H3 C: l5 b0 G
37.
    , H' F+ D. A" L
38.

39. /**
    ; E) G4 @3 w" x8 z! l, O! R  W
40. * @brief 预置的ADC配置2，使用DMA传输

41. */

42. void ADC_UserConfig2()
    5 `# Z6 [2 G2 }0 ]1 n
43. {
    0 [$ ?: p" O. |* \% x, }& m
44.         GPIO_ConfigPort('A', 0, GPIO_Mode_AN, GPIO_OType_OD, GPIO_PuPd_NOPULL, 0);
    9 z8 I5 V3 ]' c2 u4 k* p
45.         GPIO_ConfigPort('A', 1, GPIO_Mode_AN, GPIO_OType_OD, GPIO_PuPd_NOPULL, 0);
    5 |, @# A0 ]2 @- G9 i
46.         GPIO_ConfigPort('A', 2, GPIO_Mode_AN, GPIO_OType_OD, GPIO_PuPd_NOPULL, 0);
    4 x2 @% w7 v6 u
47.         GPIO_ConfigPort('A', 3, GPIO_Mode_AN, GPIO_OType_OD, GPIO_PuPd_NOPULL, 0);
    6 T2 A+ K0 C0 _1 g$ L
48.
    ! ^7 u6 }1 s: ^
49.         ADC_Config_SetDMA();

50.         ADC_Config_UseDMA();
    . m' t- R# d6 O( e8 M% e5 [: X+ b- r
51. }

52.
    / ]. p- |& r- ?) E
53.

54. /**
    * p2 d0 \' T3 Q. N
55. * @brief 不使用DMA进行数据传输时的ADC配置
    1 T# b8 D/ ]# P5 \$ L9 e9 a
56. *                 由于ADC 规则组数据寄存器 ADC_DR 只有一个，是一个 32 位的寄存器，

57. *                 只有低 16 位有效并且只是用于独立模式存放转换完成数据。

58. *                 如果使用多通道转换，那转换的数据就全部都挤在了 DR 里面，前一个时间点转换的通道数据，
    2 g* s+ f7 w& @6 ]9 r
59. *                 就会被下一个时间点的另外一个通道转换的数据覆盖掉，所以当通道转换完成后就应该把数据取走。

60. *
      q5 v& w* _6 g! Z& R
61. *                 因此不使用DMA模式的时候，每次只能读取一个通道的数据
    + }- g9 J& e# k9 D4 P$ U
62. */

63. void ADC_Config_NotUseDMA()
    ; h+ U1 P& Q& l: D0 C! J
64. {

65.         /**

66.          * Configuration of ADC

67.          */
      O4 `8 w: r: M/ D
68.
    % j7 c- H# z" K0 y, \1 Q) l
69.         ADC_CommonInitTypeDef ADC_CommonInitStructure;

70.
    & p/ B5 N. Q, ]/ I2 D
71.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);                                                                                                //使能ADC1时钟
    ; _/ d8 |. Z8 t7 P
72.         ADC_CommonInitStructure.ADC_Mode = ADC_Mode_Independent;                                                                                //独立ADC模式

73.         ADC_CommonInitStructure.ADC_Prescaler = ADC_Prescaler_Div4;                                                                                //ADC时钟为fpclock/分频

74.         ADC_CommonInitStructure.ADC_DMAAccessMode = ADC_DMAAccessMode_Disabled;                //禁止DMA直接访问模式

75.         ADC_CommonInitStructure.ADC_TwoSamplingDelay = ADC_TwoSamplingDelay_20Cycles;        //采样时间间隔

76.
    6 ~7 V% a! p/ @5 s1 O
77.         ADC_CommonInit(&ADC_CommonInitStructure);

78.
    . h. M! M. g5 b
79.         ADC_InitTypeDef ADC_InitStructure;
    / {' _; T+ h% W% G3 N4 b- k9 Q
80.
    0 }( ~# P4 O* L; f# j" F6 Z  u
81.         ADC_StructInit(&ADC_InitStructure);

82.         ADC_InitStructure.ADC_Resolution = ADC_Resolution_12b;                                                                //设置ADC的分辨率12位

83.         ADC_InitStructure.ADC_ScanConvMode = ENABLE;                                                                                        //通道扫描模式
    6 D  _( P" Q/ P2 @3 o7 \8 G
84.         ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;                                                                //连续转换模式
    4 Y& C+ _" c+ `& F8 S0 D4 L' a/ B! ?
85.
    . P1 a0 f' ?6 k; `- _: f7 u
86.         ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConvEdge_None;        //禁止外部边沿触发

87.         ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_T1_CC1;                //外部触发通道
    7 h! W3 \; Y8 W+ i. d
88.         ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;                                                                //设置数据右对齐

89.         ADC_InitStructure.ADC_NbrOfConversion = 1;                                                                                                        //设置转换通道，固定为1
    % U7 ~- S$ r) M& O
90.         ADC_Init(ADC1, &ADC_InitStructure);

91.

92.         ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_56Cycles);                        //配置 ADC 通道转换顺序和采样周期
      x- T: k; \1 M8 T9 y2 I
93.

94.         //        ADC_ITConfig(RHEOSTAT_ADC, ADC_IT_EOC, ENABLE);                                                                                                //ADC 转换结束产生中断，可以在中断服务程序中读取转换值

95.
    # U& R, _" f& B; q/ }! J
96.         ADC_Cmd(ADC1, ENABLE);                                                                                                                                                                                                //使能ADC

97. }

98.

99.

100. /**

101. * @brief 使用DMA进行数据传输时的ADC配置

102. *          注意规则通道的数量需要根据实际项目进行调整
     " z) \5 N* w2 B( F$ r* Y, a: T
103. */

104. void ADC_Config_UseDMA()

105. {
     4 J6 U" E! _$ Z& g2 n; f
106.         /**

107.          * Configuration of ADC
     " ~  x& I  W! b- ]+ _% z
108.          */

109.         ADC_CommonInitTypeDef ADC_CommonInitStructure;

110.
     9 D0 h0 ~1 \) s; A5 f
111.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);                                                        //使能ADC1时钟
     ' L' b% E( H' p
112.         ADC_CommonInitStructure.ADC_Mode = ADC_Mode_Independent;                                        //独立ADC模式

113.         ADC_CommonInitStructure.ADC_Prescaler = ADC_Prescaler_Div4;                                        //ADC时钟为Fpclock/分频
     ( U, k7 d, R& L- \
114.         ADC_CommonInitStructure.ADC_DMAAccessMode = ADC_DMAAccessMode_Disabled;                //禁止DMA直接访问模式
       {& G3 X& c( x
115.         ADC_CommonInitStructure.ADC_TwoSamplingDelay = ADC_TwoSamplingDelay_20Cycles;        //采样时间间隔

116.
     3 n0 b3 B3 R5 q3 r& J; r
117.         ADC_CommonInit(&ADC_CommonInitStructure);
     . A, `! F& i/ l  U7 C
118.

119.         ADC_InitTypeDef ADC_InitStructure;
     6 |# b, z6 a: q  b" G; B1 [) V
120.
     1 i/ n, [7 n# j, o8 N6 b( H
121.         ADC_StructInit(&ADC_InitStructure);
     : M2 k2 w, R* p3 Z" ^% Z
122.         ADC_InitStructure.ADC_Resolution = ADC_Resolution_12b;                                                                //设置ADC的分辨率12位

123.         ADC_InitStructure.ADC_ScanConvMode = ENABLE;                                                                                        //通道扫描模式
     % o: I6 |) F$ v% v/ ?
124.         ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;                                                                //连续转换模式
     . f1 O+ r5 U. L. t2 l
125.

126.         ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConvEdge_None;        //禁止外部边沿触发
     9 n8 s, i, J9 F5 O6 N4 E
127.         ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_T1_CC1;                //外部触发通道
     2 L% p( M" e- n3 s% H% `5 h
128.         ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;                                                                //设置数据右对齐
     , w& C# Y  L' y  A! Q
129.         ADC_InitStructure.ADC_NbrOfConversion = ADC_CHANNEL_NUM;                                        //设置转换通道
     1 U8 L! H1 ]" k  h( S
130.         ADC_Init(ADC1, &ADC_InitStructure);

131.
     # x: W# y/ y7 f2 f
132.         ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_3Cycles);                //通道1转换结果保存到ADCConvertedValue[0~10][0]
     & o+ u& ^" {7 E; C$ Y: f+ g! {; y
133.         ADC_RegularChannelConfig(ADC1, ADC_Channel_1, 2, ADC_SampleTime_3Cycles);                 //通道2转换结果保存到ADCConvertedValue[0~10][1]
     ' j- O8 B) k" x5 }$ U- G& @
134.         ADC_RegularChannelConfig(ADC1, ADC_Channel_2, 3, ADC_SampleTime_3Cycles);                 //通道3转换结果保存到ADCConvertedValue[0~10][2]

135.         ADC_RegularChannelConfig(ADC1, ADC_Channel_3, 4, ADC_SampleTime_3Cycles);                 //通道4转换结果保存到ADCConvertedValue[0~10][3]
     . _% V% O5 o+ p( ~
136.         //        ADC_RegularChannelConfig(ADC1, ADC_Channel_4, 5, ADC_SampleTime_3Cycles);                 //通道5转换结果保存到ADCConvertedValue[0~10][4]
     ! I" v5 B( S1 @
137.         //        ADC_RegularChannelConfig(ADC1, ADC_Channel_5, 6, ADC_SampleTime_3Cycles);                 //通道6转换结果保存到ADCConvertedValue[0~10][5]

138.         //        ADC_RegularChannelConfig(ADC1, ADC_Channel_6, 7, ADC_SampleTime_3Cycles);                 //通道7转换结果保存到ADCConvertedValue[0~10][6]

139.         //        ADC_RegularChannelConfig(ADC1, ADC_Channel_7, 8, ADC_SampleTime_3Cycles);                 //通道8转换结果保存到ADCConvertedValue[0~10][7]

140.         //        ADC_RegularChannelConfig(ADC1, ADC_Channel_8, 9, ADC_SampleTime_3Cycles);                 //通道9转换结果保存到ADCConvertedValue[0~10][8]
     7 r: A7 B; t3 A& o+ n
141.         //        ADC_RegularChannelConfig(ADC1, ADC_Channel_9, 10, ADC_SampleTime_3Cycles);         //通道10转换结果保存到ADCConvertedValue[0~10][9]
     ; X, I7 t" j  ^% p
142.         //        ADC_RegularChannelConfig(ADC1, ADC_Channel_10, 11, ADC_SampleTime_3Cycles);         //通道11转换结果保存到ADCConvertedValue[0~10][10]
     & n6 o3 V# E5 D! J8 O. e
143.         //        ADC_RegularChannelConfig(ADC1, ADC_Channel_11, 12, ADC_SampleTime_3Cycles);         //通道12转换结果保存到ADCConvertedValue[0~10][11]

144.         //        ADC_RegularChannelConfig(ADC1, ADC_Channel_12, 13, ADC_SampleTime_3Cycles);         //通道13转换结果保存到ADCConvertedValue[0~10][12]
     $ F4 T. X5 H' }6 y6 \3 y6 A
145.         //        ADC_RegularChannelConfig(ADC1, ADC_Channel_13, 14, ADC_SampleTime_3Cycles);         //通道14转换结果保存到ADCConvertedValue[0~10][13]
     9 @( J- K3 ~0 Q
146.         //        ADC_RegularChannelConfig(ADC1, ADC_Channel_14, 15, ADC_SampleTime_3Cycles);         //通道15转换结果保存到ADCConvertedValue[0~10][14]
     $ W4 Y" b: V0 e" ]& c2 ?
147.         //        ADC_RegularChannelConfig(ADC1, ADC_Channel_15, 16, ADC_SampleTime_3Cycles);         //通道16转换结果保存到ADCConvertedValue[0~10][15]
     ; o# ?+ i1 }6 @" b! q5 I2 ~
148.
     ) u' E7 r+ ^5 N" R% H% {
149.         ADC_DMARequestAfterLastTransferCmd(ADC1, ENABLE);                                                                                                        // 使能 DMA 请求 after last transfer (Single-ADC mode)

150.         ADC_DMACmd(ADC1, ENABLE);                                                                                                                                                                                 //开启ADC的DMA支持

151.         ADC_Cmd(ADC1, ENABLE);                                                                                                                                                                                                //使能ADC
     , I9 e, p5 C8 f  n8 @
152.         ADC_SoftwareStartConv(ADC1);                                                                                                                                                                                //开始ADC转换，软件触发
     5 S# l  n% `5 ^( e% V* q
153. }

154.

155.
     3 m& H3 D. s# C2 A) r2 O8 L) r+ e; A
156. /**

157. * @brief 使用DMA进行数据传输时的DMA配置
     7 u4 P: t! U% E* ?& |# I$ w
158. */
     % t* L6 ^9 [  ~; b) w7 @
159. void ADC_Config_SetDMA()
     0 X2 Z5 e& B$ C& q! |* d
160. {

161.         /**

162.          * Configuration of DMA
     / I1 [# ?: D- ?+ k% k
163.          */
     2 B2 L& T, m7 C! ^" L3 u
164.         DMA_InitTypeDef DMA_InitStructure;
     % q4 j4 d! h2 D! ~4 w
165.         RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_DMA2, ENABLE);                                                                //使能时钟
     9 |1 ^  W2 V4 A8 P# p: U! H# @
166.         DMA_DeInit(DMA2_Stream0);                                                                                                                                                                //将通道一寄存器设为默认值

167.

168.         DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t) &(ADC1->DR);                                //该参数用以定义DMA外设基地址

169.         DMA_InitStructure.DMA_Memory0BaseAddr = (uint32_t) &ADC_DMA_Value;                        //该参数用以定义DMA内存基地址(转换结果保存的地址)
     + a( L! L2 h0 b! {- j2 @2 c, {
170.         DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralToMemory;                                                        //该参数规定了外设是作为数据传输的目的地还是来源，此处是作为来源
     + N% w- T* n2 D# c
171.         DMA_InitStructure.DMA_BufferSize = ADC_DMA_BUFFER_SIZE;                                                                //定义指定DMA通道的DMA缓存的大小,单位为数据单位。这里也就是ADC_DMA_Value的大小

172.         DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;                                        //设定外设地址寄存器递增与否,此处设为不变 Disable

173.         DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;                                                        //用来设定内存地址寄存器递增与否,此处设为递增，Enable

174.         DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;                //数据宽度为16位
     ) A8 c9 D2 `8 T9 W0 [5 e
175.         DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;                                //数据宽度为16位

176.         DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;                                                                                 //工作在循环缓存模式
     & J5 q1 G1 \- K8 ~& ^5 Z8 c
177.         DMA_InitStructure.DMA_Priority = DMA_Priority_High;                                                                                 //DMA通道拥有高优先级 分别4个等级 低、中、高、非常高

178.         DMA_InitStructure.DMA_FIFOMode = DMA_FIFOMode_Disable;                                                        //禁用DMA的FIFO模式，使用直连模式
     + y: `% m5 V0 L5 ^  x8 P
179.         DMA_InitStructure.DMA_FIFOThreshold  = DMA_FIFOThreshold_HalfFull;

180.         DMA_InitStructure.DMA_MemoryBurst = DMA_MemoryBurst_Single;
     ( @! Z9 |2 i& ?
181.         DMA_InitStructure.DMA_PeripheralBurst = DMA_PeripheralBurst_Single;

182.         DMA_InitStructure.DMA_Channel = DMA_Channel_0;                                                                                        //选择DMA通道
     0 J( z* }: V4 h+ w5 K
183.

184.         DMA_Init(DMA2_Stream0, &DMA_InitStructure);                                                                                                         //初始化DMA流
     ) X) j" N, o2 B, B, a/ w! x
185.         DMA_Cmd(DMA2_Stream0, ENABLE);                                                                                                                                        //使能DMA流
     / e4 s$ L- d9 s; L5 S0 U' j$ a
186. }
     " E. }- o' G# k; o9 Z
187.
     ' _  o1 Z: L4 A" g2 S* n* ?
188.

189. /**

190. * @brief 不使用DMA传输时，获取ADC的采样数据
     . |' n: n) T5 W* u7 t
191. * @param channel: ADC的采样通道

192. * @return ADC的单次采样结果
     3 z) q/ c. e+ _# `1 i% R
193. */
     . U! E( ^% p, }& X
194. uint16_t ADC_GetData_NotUseDMA(uint8_t channel)

195. {
     ' v( d" u  P3 D& X( Q
196.         ADC_RegularChannelConfig(ADC1, channel, 1, ADC_SampleTime_56Cycles);                        //配置 ADC 通道转换顺序和采样周期
     $ L; H2 {/ x# T' S0 p) U- c! D$ e
197.         ADC_SoftwareStartConv(ADC1);                                                                                                                                                        //使能指定的ADC1的软件转换启动功能

198.
     : {1 r9 b6 w+ ?4 f5 C
199.         /**
     & M/ M1 ]" B3 c  e, i
200.          * 通过查询的方式获取了ADC的转化结果，
     5 N* F+ }5 T  k7 d
201.          * 也可以通过中断的方式获取ADC的转换结果

202.          */
     ) r6 v) Q& @& E' e1 _
203.         while (!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC));                                                                                        //等待转换结束
     1 V7 Q3 i& j5 [. n
204.

205.         return ADC_GetConversionValue(ADC1);                                                                                                                        //返回最近一次ADC1规则组的转换结果
     : q, Q5 G5 e9 w* z
206. }
     3 t8 Z  B7 o; L4 a
207.
     . f3 W9 I, r: ]' y$ ?9 p5 |
208.
     ) K0 @8 M. h8 {9 k, b  k( n9 s
209. /**

210. * @brief 不使用DMA传输时，获取ADC采样数据的平均值

211. * @param channel: ADC的采样通道
     ( U1 V3 \& g9 ^$ B/ _# u- o
212. * @param count: 计算平均值的采样数量
     7 B  p8 N: X( P; y  ]4 |
213. * @return ADC的单次采样结果的平均值

214. */
     " e1 v7 [# g; j
215. uint16_t ADC_GetAverageData_NotUseDMA(uint8_t channel, uint16_t count)
     % Q9 l" R$ w8 _) ]. R, @
216. {
     : K  {/ m6 t/ D$ e
217.         uint32_t temp_val = 0;
     5 E4 H3 ?$ G) ~; d8 X+ M, U
218.

219.         for (uint16_t t = 0; t < count; t++)

220.         {
     2 b1 w. A' w9 w
221.                 temp_val += ADC_GetData_NotUseDMA(channel);
     / F1 x2 r+ K6 g5 a
222.         }
     7 e# O& l- Y9 h# ~2 P0 r
223.
     % ~  f4 B7 T8 x; u  a
224.         ADC_Data[channel] = temp_val / count;

225.

226.         return ADC_Data[channel];

227. }
     0 ]8 o& u. m7 v
228.

229. /**
     * a5 L) p% `! a, I7 @' t# F) B# O
230. * @brief 获取通过DMA传输的采样数据

231. * @param channel: ADC的采样通道
     # H$ r) Y2 j& H; `& B; h" I
232. * @return ADC的采样数据

233. */
     - q" m) m7 `' D9 U  [
234. uint16_t ADC_GetData_UseDMA(uint8_t channel)
     3 X2 A# C3 Z2 {. Z. e( v2 y: T
235. {
     & C: N+ T( w+ R- r7 [  Z
236.         return ADC_DMA_Value[0][channel];

237. }
     ' m& T: r: o+ M  R9 e1 B0 o
238.

239.

240. /**

241. * @brief 获取通过DMA传输的采样数据（求平均值，过采样）

242. * @param channel: ADC的采样通道

243. * @return ADC的采样数据

244. */

245. uint16_t ADC_GetAverageData_UseDMA(uint8_t channel)
     ) p, F1 Z, s3 b% }) C
246. {
     $ v, H8 o2 Q. A5 f
247.         uint32_t sum = 0;
     # L1 f' Z2 G* D: t( G1 L
248.
     3 g5 I% }5 n: t' K0 i
249.         for (uint16_t j = 0; j < ADC_DMA_CHANNEL_DEEPTH; j++)

250.         {

251.                 sum += ADC_DMA_Value[j][channel];

252.         }

253.

254.         return sum / ADC_DMA_CHANNEL_DEEPTH;                                                //求平均值并转换成电压值

255. }

复制代码

4 T) j9 D* Q1 @( X使用指南
. z' u, p6 y) S' x/ S/ ~由于使用了相同的功能逻辑与函数名（即头文件相同），STM32F103与STM32F407的ADC扩展函数库在使用方法上是相同的。由于在ADC扩展库中提供的模板配置函数中已经完成了GPIO外设与ADC外设的配置，因此可以直接调用一步完成ADC使用前的初始化工作。

单次单通道采样（不使用DMA）
( J$ a+ f" i2 ~8 r' @! V% U配置ADC

1. void Periphl_ConfigAll()

2. {

3.         /*省略无关代码*/

4.         ADC_UserConfig1();

5.         /*省略无关代码*/

6. }

复制代码

2 @% ^' I9 ?1 D, c) m启动采样并获取数据
采集的数据保存在全局数组ADC_Data[ADC_CHANNEL_NUM]中，同时也可以调用相应的函数返回对应的结果。
! I2 |- F6 V: T+ J1 [0 B调用uint16_t ADC_GetData_NotUseDMA(uint8_t channel)完成一次数据采集。
8 T" y: P2 a' E调用uint16_t ADC_GetAverageData_NotUseDMA(uint8_t channel, uint16_t count)连续采集count个数据后，返回数据采集的平均值。
: \& ?9 e" ?3 I' p1 Q
0 S7 r: f$ v" t# _
# j4 |( X6 m4 C# ]3 ^! c连续多通道采样（使用DMA）
+ K: T) B2 A$ i7 I配置ADC

1. void Periphl_ConfigAll()

2. {

3.         /*省略无关代码*/
   , P  W) `. |7 g
4.         ADC_UserConfig2();

5.         /*省略无关代码*/
   ; a1 T' q" I" S
6. }

复制代码

0 n( H( B% R: o1 b2 j获取数据
1 I  o+ i0 D1 W/ J. G8 J在配置完ADC的DMA传输后就已经自动打开了ADC采样，采样的数据保存在全局二维数组ADC_DMA_Value[ADC_DMA_CHANNEL_DEEPTH][ADC_DMA_CHANNEL_NUM]中，同时也可以调用相应的函数返回对应的结果。
+ \1 ^: [% N" L    调用uint16_t ADC_GetData_UseDMA(uint8_t channel)返回一次数据采集结果。
    调用uint16_t ADC_GetAverageData_UseDMA(uint8_t channel)返回数组中保存的最近的ADC_DMA_CHANNEL_DEEPTH个数据的平均值。

; H# Y7 p' J- I) s- R0 }. c一般情况下，由于DMA的采样速度很快，调用uint16_t ADC_GetAverageData_UseDMA(uint8_t channel)返回一个平均值作为采样的结果是比较推荐的。这也是利用了过采样技术提高了数据的稳定性与分辨率。
" x0 v5 }9 ^3 r+ y0 b
在FreeRTOS任务中
可以创建一个任务完成ADC初始化与数据轮询的工作，但需要注意的是片上ADC的快速配置函数（ADC_UserConfig2()）只能调用一次，否则可能会出错。也就是说要么在程序启动的地方配置ADC，要么在任务开始的地方配置ADC，但不能两处同时配置ADC。

1. void McuAdcDaq_task(void *pvParameters)
   $ Z. h$ J' z2 b: c; |4 o
2. {

3.         ADC_UserConfig2();
   ! X7 a1 }' g) k/ ]8 }
4.

5.         TickType_t ticks = xTaskGetTickCount();

6.         while (1)
     ~/ i5 A& W6 ?! s% q" e
7.         {
     |2 F( ?5 R' Y. C( _4 v
8.                 User_RefreshSensor();
   6 x  S3 E) W* t+ H. s' `4 T3 r
9.                 User_MB_RefreshInputRegister();
   ; c1 S% ?& j- W# R) X9 F
10.

11.                 //100ms 一个处理周期

12.                 vTaskDelayUntil( &ticks, 100);
    ) H3 C. D2 @: m6 v* f
13.         }
    / l  ~" z0 K# A( X  F
14. }

复制代码

. Y' x7 w# ]* z* C; ~; G9 h" v4 D
