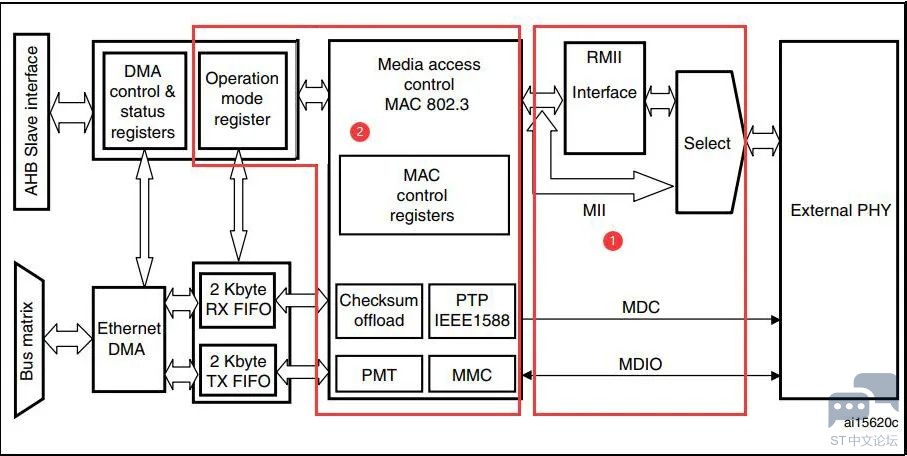

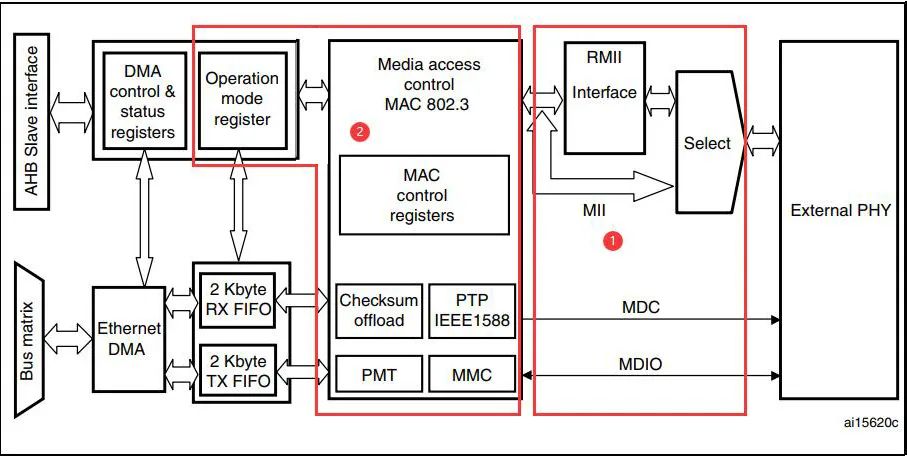

本文将重点讲解STM32的MAC控制器，也就是下图区域2。
) u7 B# o: L5 R$ c2 A* u
; l& e" j/ y$ x; [7 w
4 y- P9 ]$ t1 h, x3 r" k: d
01、STM32的MAC概述
0 O: j' t: ~6 U, @1 SSTM32的MAC控制器全称是：MediaAccess Control。
6 f$ `# E& K# _+ A# W: p: s% l
STM32F207的MAC控制器支持的模式
- p% j0 @  [2 r. K
) v5 r) m0 Z) h) o% n9 \9 @) ?符合IEEE 802.3 MAC
$ S/ J3 s* G) B( K
, c3 Z  u2 K4 k% l10/100Mbps网络
; G4 m2 x4 T9 R: T
' y) g& A& {4 C" _2 u: c全双工和半双工通信
- @! `/ X' |: Y* L4 J% z/ j
和外部PHY的MII接口和RMII接口
" {1 t5 ?" ^, g2 }8 K: Z: l+ {. v
, P9 _) v$ o, X7 A0 Y& k支持前导码和帧起始数据（SFD）插入或删除
; H/ R( m  D6 Y6 n
支持IPv4的头部checksum校验和检查
0 Z2 v  n/ M) b
5 k& P, R6 P3 u. h# I6 E) i9 Q支持以太网唤醒
3 Z+ W6 c0 f& s0 l
有效载荷检查

. V4 M  M( f) c. g5 V' N0 _! e8 I
& E0 U0 B/ y  k) }5 p/ @7 u& t% `
其实ST在设计MAC控制器时，设计了其他功能，PTP（IEEE1588）精确时间协议，MMC网络统计功能，这些功能并不常用，本人也没有接触，就不再讲解。

对于上面说到的：支持前导码和帧起始数据（SFD）插入或删除。

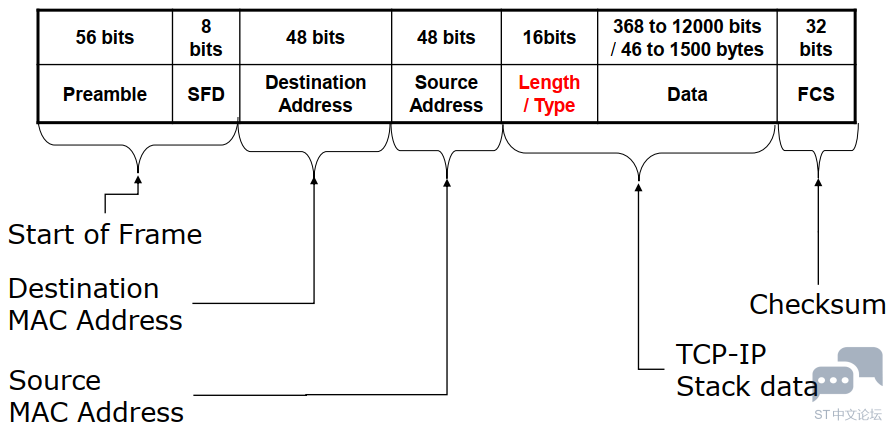

- ~  V8 Y* p% s$ B0 `) m一个以太网数据结构如下：

9 f7 Y7 j0 u! H& P% ]2 I0 o
/ z( {4 v$ D9 `; \0 ^( ?
& h/ m4 S: r- Q" k" x$ M/ j9 P  P大多数网络设备都是支持前导码和帧起始数据（SFD）插入或删除。所以可以说，这是网络硬件设备在以太网帧前打包的数据。个人认为并不属于TCP/IP协议簇的内容。
4 l. B" c  [4 V1 D# @) N
) P2 N- \$ P7 ]+ E  s02、MAC地址过滤
STM32的MAC控制器支持MAC地址过滤的。

9 C# q" z. Y5 c3 b目的地址过滤：

  S: c' s% W" B$ J& l6 z单播过滤

+ |) J& K9 E5 b# z7 G' ?! u6 B组播过滤
" }# t8 ^3 d9 B8 u) o
4 t+ i! d) @; r( j% l9 q广播过滤

. z/ T0 ^9 g* ]' q4 G注意：广播过滤会导致ARP广播也收不到。

& f8 k9 W; |; ]源地址过滤：

单播过滤

+ \  B5 W. t5 \4 U9 rSTM32的MAC控制器还支持：规则翻转，比如，原来只允许单播过滤接收，翻转之后，只有单播不接收。
( |) v; ~$ K% S- v) D+ L
在STM32实际项目开发中，只需要调用ST的库文件即可
2 i9 s/ r1 u" ]( t7 v+ g

1. ETH_InitStructure.ETH_BroadcastFramesReception =ETH_BroadcastFramesReception_Enable;//允许接收所有广播帧

复制代码

关于MAC地址相关信息，什么是广播，MAC地址表示方法，请看之前的推文《以太网数据首部》。

03、有效载荷检查

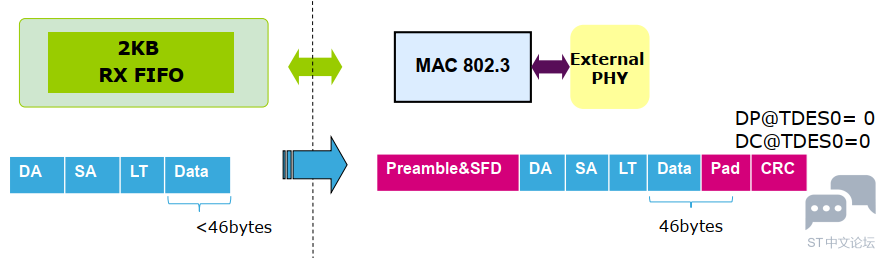

有效载荷检查其实是IP协议要求长度必须大于46个字节，不足时填充pad字节，具体细节请看《5000字“肝”了这篇IP协议》。

6 [& a5 R* N1 d7 V; T/ ^: m. K当从应用程序接收的字节数低于60时（DA+SA+LT+Data），零被附加到发送帧以使数据长度正好为46字节，以满足最小数据字段的要求IEEE802.3要求。

, t1 L. J1 S$ r/ Q
* n" q  N9 b% S% ~) q) f( Q
04、Checksum校验和
首先明确，STM32的MAC控制器并不能对TCP/IP协议中所有的Checksum自动校验。STM32实现了IPv4，ICMP，TCP和UDP协议的Checksum校验和。

发送的时候，STM32会自动计算Checksum校验和并自动插入。

( p  Q1 o- h3 N接收的时候，STM32会自动校验Checksum校验和是否正确。
  N' B* h, l7 \
6 R- t. e3 s8 F6 i上述功能可以通过以下操作开启:
( E/ ^- H# v1 D+ F( R
2 R  b4 o4 d) a通过在ETH_MACCR寄存器中设置IPCO位来启用接收校验和卸载。
( u/ m" W' }& K/ |
7 r5 T9 O- w2 K& F  X通过在TDES1寄存器中设置CIC位，在传输时启用校验和计算和插入。

但实际代码开发中，并不需要操作寄存器，使用ST的库接口如下

1. ETH_InitStructure.ETH_ChecksumOffload = ETH_ChecksumOffload_Enable;           //开启ipv4和TCP/UDP/ICMP的帧校验和卸载

复制代码
