点亮跑马灯
/ }: [3 i8 j3 p6 j+ N7 h只要我们在STM32CubeIDE的设置中按照2.1.3来配置，更改io引脚更新时就不会覆盖掉我们新建的这几个文件以及文件夹。

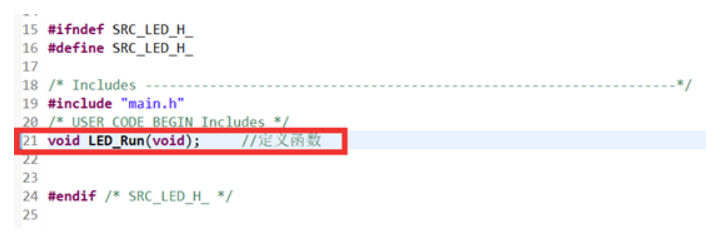

4 t' V3 d4 z" h/ C8 K2 \3 B- _8 ?0 y3 r这边以跑马灯为例，控制在IO口中已经定义好的两个引脚“IO_LED0”和”IO_LED1”。首先我们先修改“LED.h”中的代码使其调用main.h，并新建LED调用函数。
& L7 E/ j5 {2 s0 C( k+ d- b

, k9 {* q4 a4 [- ?
此时点击左上角的全部编译 按钮，此时应该顺利通过。
% x3 b. ]! ?: g) o# T* c) a
- b7 e+ c) b$ x' w9 ?' _

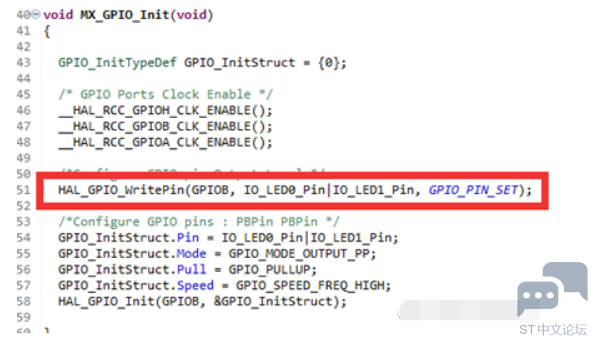

打开“gpio.c”查看gpio的初始化情况，可以看到程序设置过的引脚配置，产生了一段“IO_LED0_Pin”和“IO_LED1_Pin”的GPIO初始化代码。可以看到其中一行代码设置了两个IO电平的高低。



3 R9 [# k- T; y. s2 M打开我们自己新建的“LED.c”文件，如法炮制的根据h文件的新建“LED_Run”函数。
并添加“HAL_GPIO_WritePin”函数。

7 X* h# d! h9 b, l- x& e
" x- D8 E! ^* d
  H. }0 g) w% b& z8 p  w! }查看“HAL_GPIO_WritePin”函数的定义，可以看到“SET”是1，“RESET”是0。

. U4 v( I( ]. x' h( F
+ l/ `7 M9 [2 g! h! Z$ V! Z
8 D6 @5 N. o8 |9 J$ Z# [' u# x. o接着我们在“LED_Run”函数中配置好相应的电平位，并添加HAL库自带的延时函数“HAL_Delay（）；”。
6 H  X. g+ }  h; W* g. T( m开发板LED电路为串联接电源，因此高电平时LED关闭，低电平时LED开启。

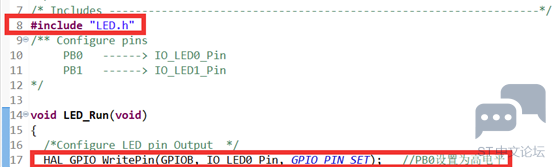

添加完后的“LED_Run”程序代码如下图所示：
1 m( w( g9 p& r: L: |
' l/ f2 B# P) }- w9 b' [* B
& X' _7 y; Y$ Q$ Z1 Z  [
; b4 V5 D6 E5 Q: Z- p- O以下为程序源码：

1. #include "LED.h"
   3 i" K( \9 }* g! h
2. /** Configure pins
   8 p; O  z7 E  {3 o* p
3.      PB0   ------> IO_LED0_Pin

4.      PB1   ------> IO_LED1_Pin

5. */

6. void LED_Run(void)
   7 D' z- A: j. r! v
7. {

8.   /*Configure LED pin Output  */

9.   HAL_GPIO_WritePin(GPIOB, IO_LED0_Pin, GPIO_PIN_SET);                        //PB0设置为高电平
   % E5 A' `  r: e0 k
10.   HAL_GPIO_WritePin(GPIOB, IO_LED1_Pin, GPIO_PIN_RESET);                //PB1设置为低电平
    3 f. i8 e1 |" A; q
11.   HAL_Delay(1000);                                                                                        //延时1000ms

12.   HAL_GPIO_WritePin(GPIOB, IO_LED0_Pin, GPIO_PIN_RESET);                //PB0设置为低电平
    9 J- s7 S# N" C7 I% a
13.   HAL_GPIO_WritePin(GPIOB, IO_LED1_Pin, GPIO_PIN_SET);        //PB1设置为高电平
    3 D1 J7 o! y7 |' [
14.   HAL_Delay(1000);
      v2 T7 N! }  |, a5 s  X- u
15. }

复制代码

! t1 s# ?0 Q' |2 V之后在“main.c”函数的“USER CODE Includes”注释中添加“LED.h”。

, H- R4 Z+ z  @# U$ b$ Y* p

" f& @5 v' a& T, F并在主循环函数中添加调用“LED_Init”函数即可编译 。
* x- K" c5 |/ g2 p7 L
6 H4 I& r' v6 J  y# ^2 i# x
. {5 L- i! M, ?6 }4 Y
, o5 v6 \3 @; v1 D切记在Main.c函数中添加代码一定要在规范位置添加代码，否则会被覆盖。
! V/ i8 G$ N( O. a5.10 编译和下载代码
+ g( c; q( E9 L1 A0 N编译有三种方式：
* M  N6 {! W. ~5 j& l8 `1.点击左上菜单栏的编译图标，
2.点开project点“全部编译”，
3.快捷键“Ctrl+B”。


5 t% M4 F  N0 G$ S  P6 G- |! F
5.11 生成HEX文件
5 W" l3 }4 E5 X& g/ kSTM32CubeIDE在编译后会自动生成烧录文件，默认生成的为bin二进制格式和elf二进制格式，这两种都可以用STM32CubeProgrammer烧录，但为了统一方便管理文件，这边还是推荐编译产生HEX格式文件。

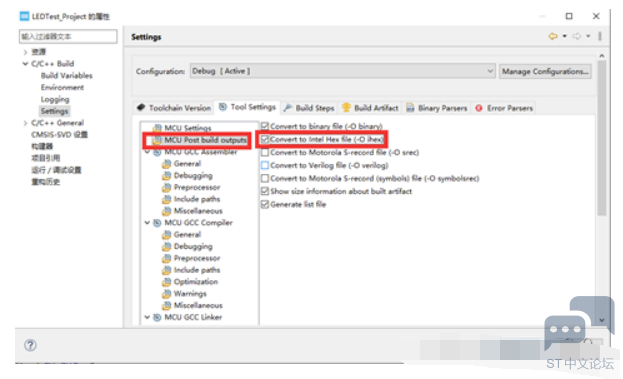

9 ~  o$ q' W) B( j右键点击工程文件打开属性，选择“C/C++Buil”->“Setting” ->“Tool Setting”
6 T# R8 y% m3 ^


点击“MCU Post build outputs”，勾选“Convert toIntel Hex file”即可。

) I8 z! T/ y* b  b' N

/ E: c* E- n: p8 p生成的文件可以在工程文件夹“Debug”下找到
