【STM32H7体验】+ 驱动RX8025，建立时钟控制 利用GPIO模拟I2C，完成对RX8025的操作，实现时钟控制 驱动RX8025，建立时钟控制 RX8025是一种高精度，内藏32768Hz晶振时钟I2C总线接口的实时时钟芯片。由于内部集成了32768Hz石英晶振，减少了PCB设计，同时也降低了功耗。 1

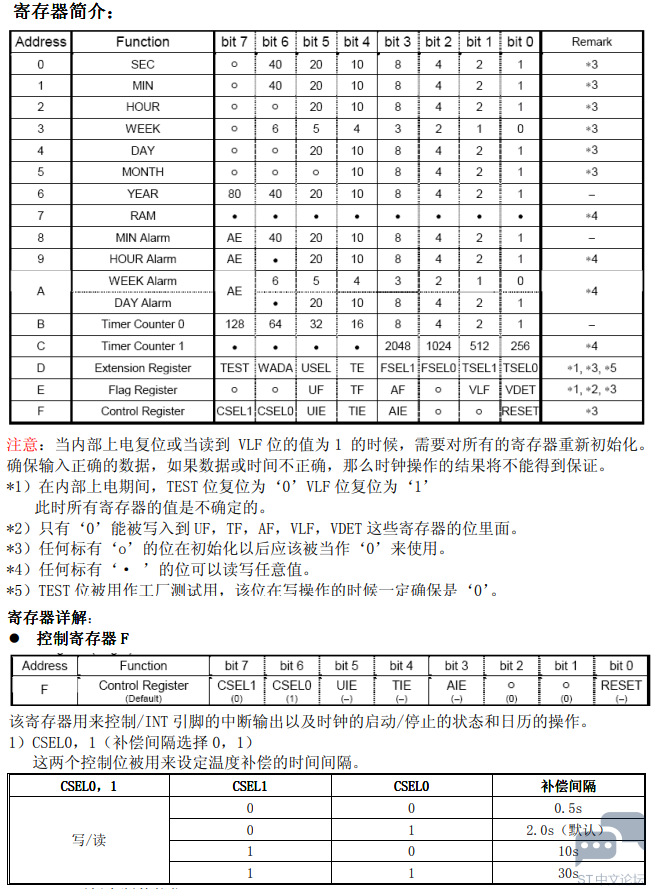

内部寄存器设置： 2
3
系统中引入这个时钟芯片的目的，是为了建立起浇水计划。是系统在必要的时间里按照计划启动浇水，实现无人状态下的自动浇水。为了连接这个时钟芯片，利用PE10、PE12这两个GIO口模拟I2C通讯，读写RX8025，结合其他部件，实现时钟控制。 4

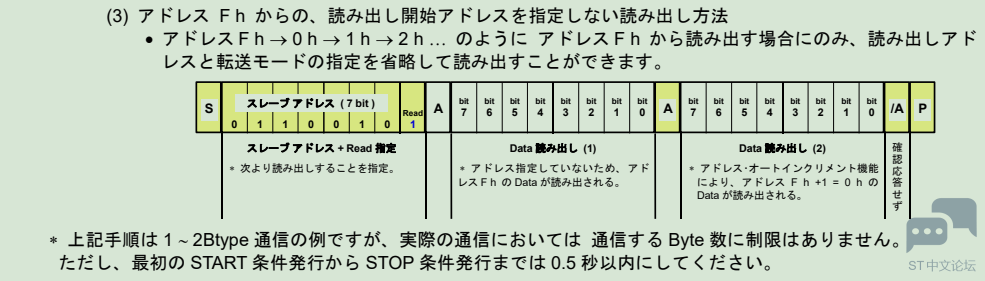

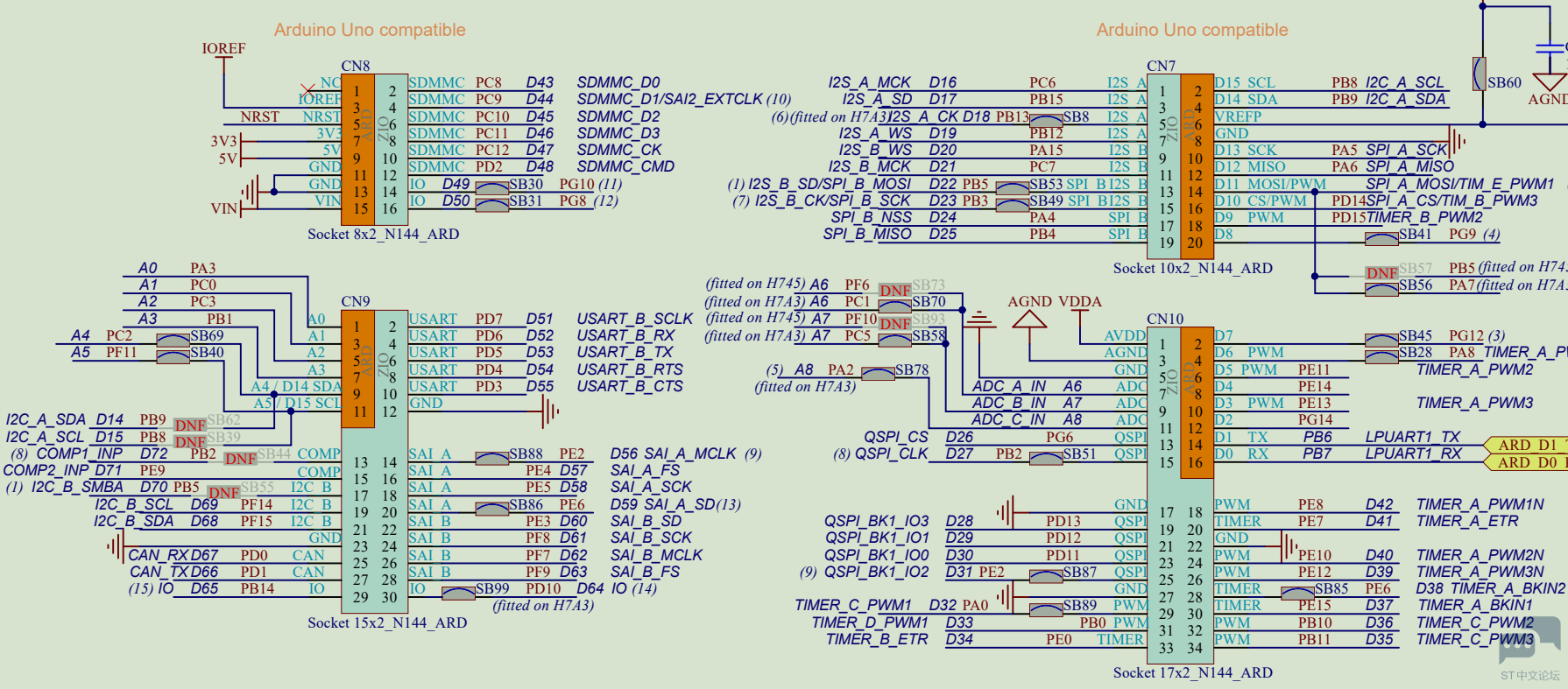

连接RX8025时，注意除了VDD、GND、SCL、SDA，TEST管脚也要引出来，接到VDD上。VDD的可用电压范围是1.8V - 5.5V。开发板上有一个JP2，提供了一排5V，刚好可以用上。在对RX8025的日期、时间数据进行读写的时候，要注意BCD码和16进制数据之间的转换。以适应RX8025的要求。否则，写入错误的日期、时间数据，有可能导致RX8025不工作。 RX8025的程序代码，我没有从头编写，是直接把以前用于51单片机的代码，进行改造以后，拿过来用的。但结果，很遗憾，竟然不能被正常执行。于是寻找RX8025的资料，按照它的读写时序，重新改造代码，进行测试。还是不行。最终无奈之下，只好到EPSON的官网去查找，找到一份日文版的资料，资料中的部分内容如下： 5
6
按照上面的说明改造程序后，运行起来，能够读写数据了，但是取出来的时间数据还是不正常，表现为数据错位，有时候还是完全不正常的数据。秒数据跑到分钟的位置上了，从寄存器0取得的数据，总是固定为10。 7

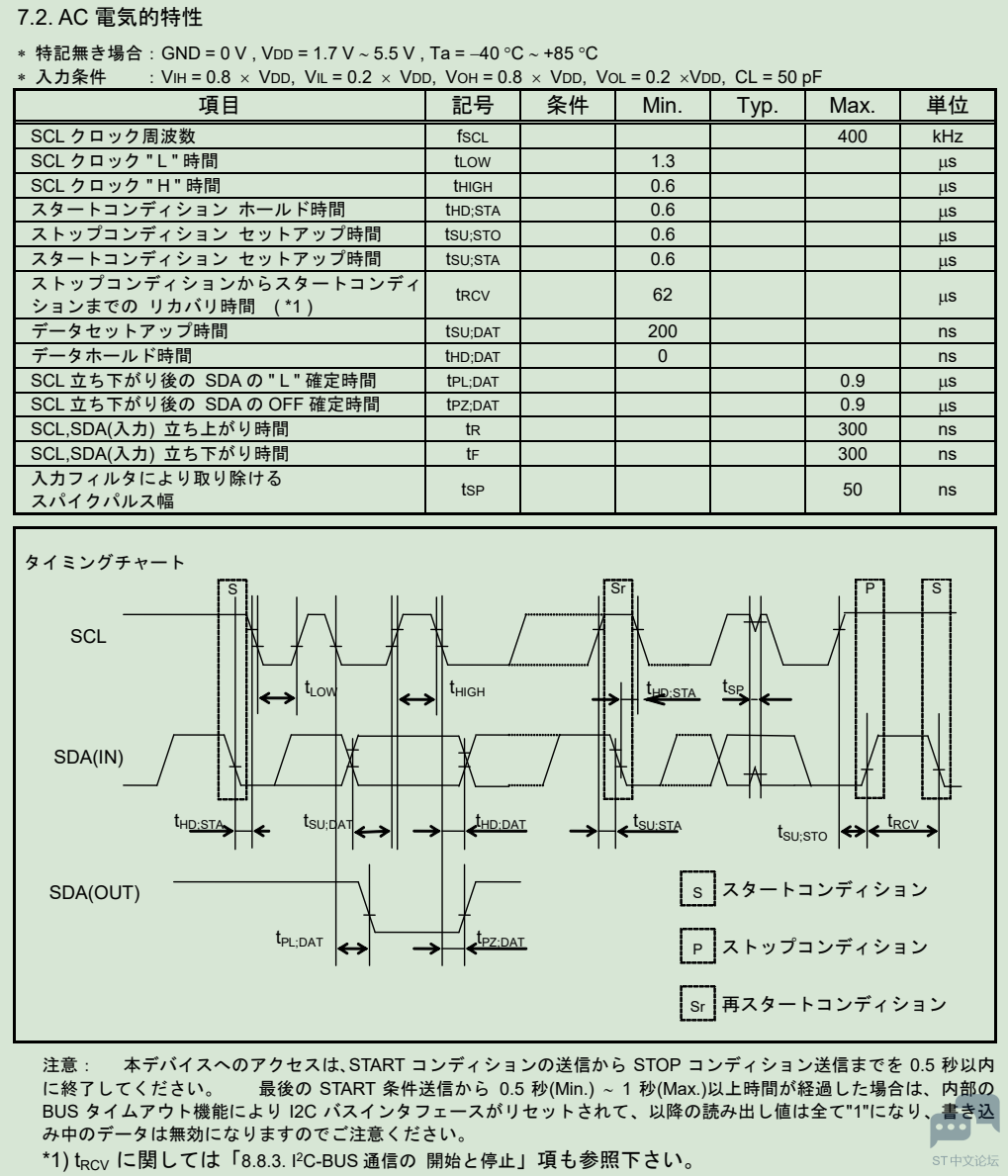

数据能读写，但不正常，肯定是处理时序不对，不知道是不是和那个Ack信号有关。没办法，继续研究文档。就在准备要放弃的时候，看到如下说明： 8
资料中很明确说明了，SCL脉冲的宽度要保持在0.6微秒（tLow）和1.3微秒（tHigh）以上才行，而这个主板的时钟高达280MHz，很可能脉冲宽度不对。如醍醐灌顶，马上加长脉冲延时长度，调整时间常数为280，这样可以保证提供1微秒以上的脉冲宽度。编译、下载、运行，日期时间终于能正常读写、显示也正常了。
到现在为止，所有外围模块的处理都已经调通了，之后就是开始调整主程序，建立整个工程了。 下面是RX8025的驱动代码
R8025.zip
(3.97 KB, 下载次数: 37)
|
