【经验分享】STM32WB55_NUCLEO开发 ----手机与STM32WB进行绑定

[复制链接]
STMCU小助手 发布时间:2022-4-29 22:12
概述3 N- T4 k0 A/ @* ~2 j. p6 D8 B* M
本篇文章主要介绍如何使用STM32CubeMX对生成STM32WB工程,并通过与STM32WB配对,将其绑定。
  K, M$ Y4 \# S) U. ~

( t1 @, Z5 T5 g: U3 O! M4 K硬件准备
' J% J) d& f$ i1 Y9 t* Z首先需要准备一个开发板,这里我准备的是NUCLEO-WB55RG 的开发板:' ^- K' s, X/ W: I* ]
/ d* F1 k0 c/ a* I# T' r
设置绑定

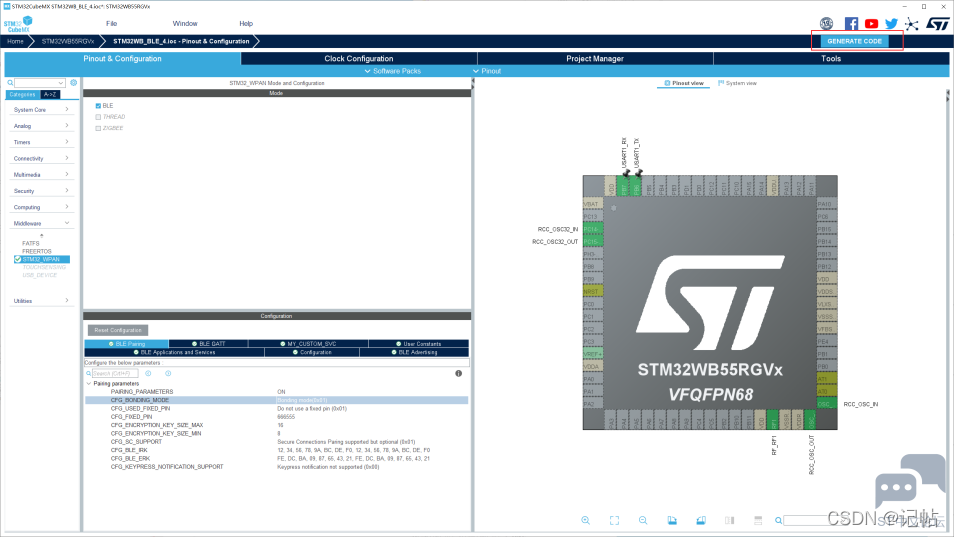

( t3 q$ d; k! t5 Q. U8 s% C在BLE pairing中开启绑定,这样就意味着只要进行一次配对,蓝牙信息就会储存在手机当中,后续就可以直接连接。
, G5 H4 c0 _, A, \- Z0 g* |8 h9 m; I5 v( }- x, k7 ?/ `; d" f
13cd23ac901545c1b0f9af459659b059.png ) O4 `! y# a' T# c$ S
' C) U% z/ ~  M7 _7 E& e3 e
配置完毕重新生成代码。
: _1 v4 M2 X; d5 P, A4 b6 W8 x' v
* A9 `2 _1 }% A2 k' c2 M0 J6 [  N1 a( i
代码配置0 ^7 I9 F" i  J3 h5 e( H

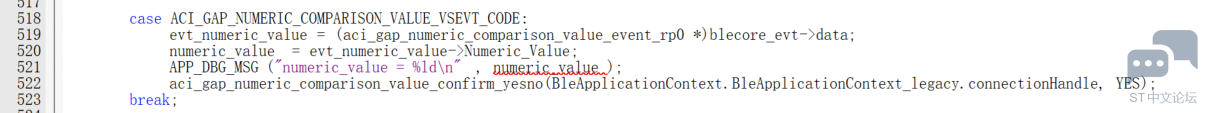

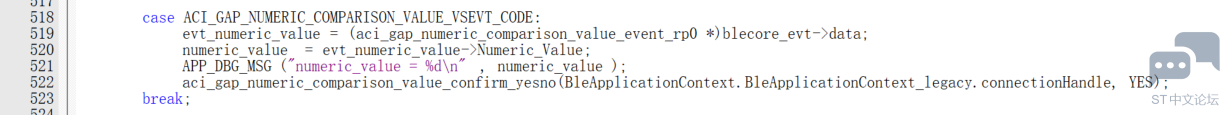

在app_ble.c中,下图可以看到数字比较值的事件处理程序,通过串口输出密钥值。* v$ |$ e, j/ c1 S7 ~

7 y* e$ j9 Y* @" A/ ~% M. {! ^ 102168c61c124777b92a6a0a7d57c9a4.png
5 M/ D; i4 x; e; [( U, o. v( I0 B3 {3 e+ g9 {" H
同时将代码修改为十进制显示。" i) X3 }" ^# w9 E" _  V- F, z
3 }2 S4 x8 F' K
75c9fff4be6444d89455da9dcae96d43.png 8 Y6 U+ [" ^/ a* B

6 N6 h' J/ z- H& x
1 _. V, a& a6 m$ U7 M
结果演示

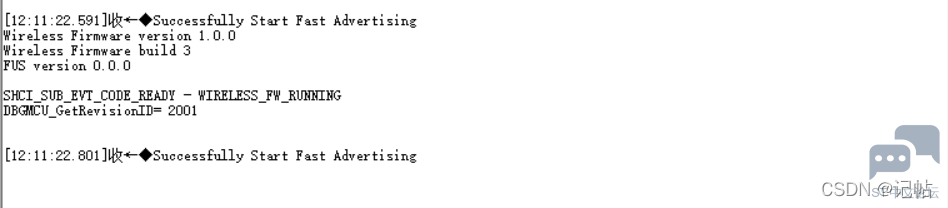

; Y* T6 _8 o5 f: V7 g$ q下载完程序后,可以看到串口打印固件版本等信息。
6 U) ^/ I3 k* f& l& `  ^# j' s
( N( |- ~5 [. i6 i) a7 _: e b45935377b564777a9771f7b189e138d.png % ^8 i; ~# y4 y4 Z

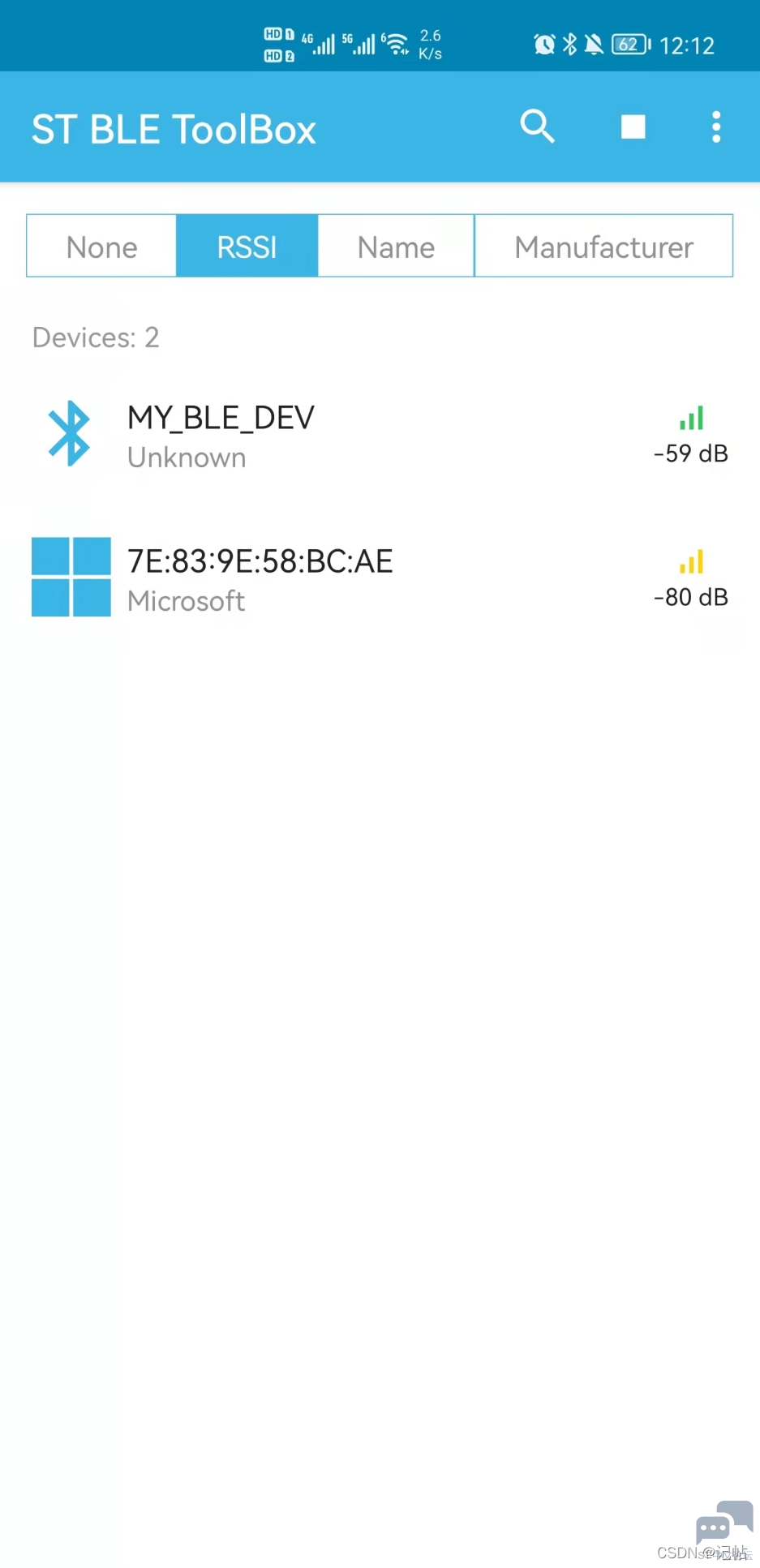

" K& ~/ z3 F- V  S打开ST BLE ToolBox软件(APP在群内有615061293),可以看到该蓝牙已经可以搜索到。
/ a% U. m% H: l' k: [5 n9 U6 |: y% Q
0 W& B$ c. `- X, n' s- {2 U1 }8 J6 ?6 n. X
点击connect进行连接。

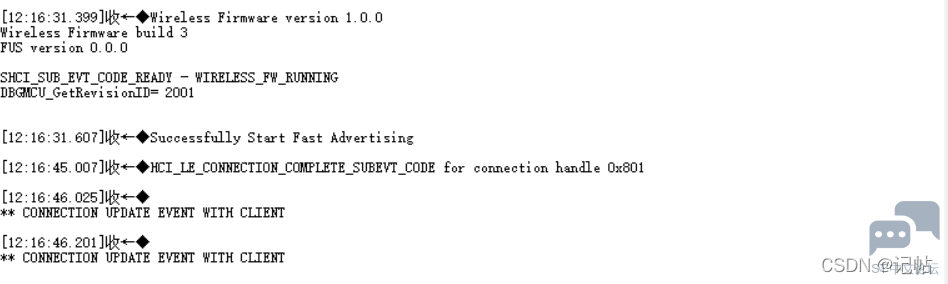

. C; j) P7 q2 K4 L: ]连接之后可以看到串口打印了连接事件。; m4 g; I7 O- V9 w, w3 r. r/ X+ h

6 }2 Q/ Y* c) Y5 _2 b5 k b6006921909746e1ab04051331fa1fe1.png   T3 P- `8 A5 }4 Z/ |
% ]4 }0 y6 m- T% O

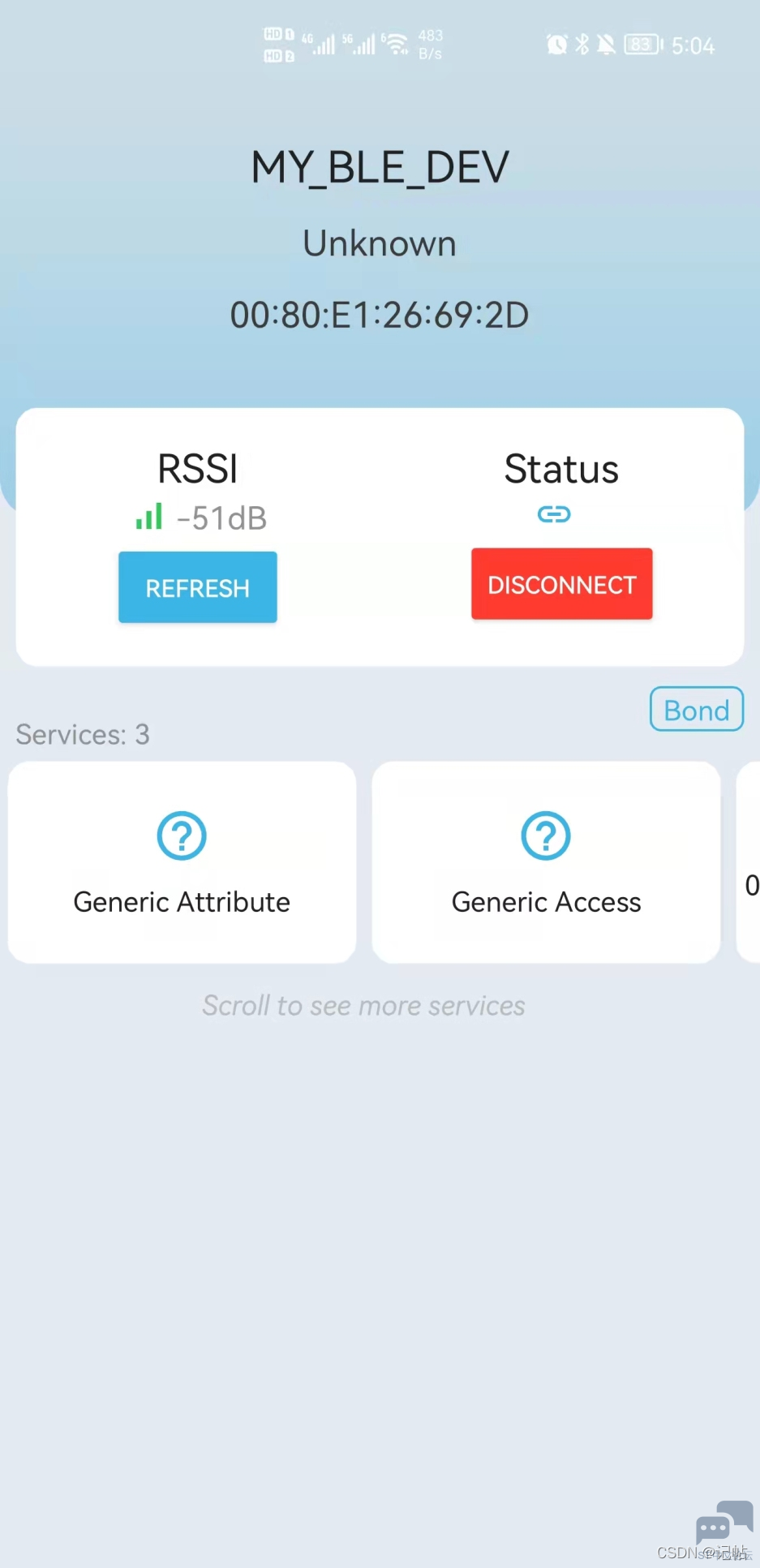

同时手机也显示该蓝牙模块连接成功。
+ t* n8 \/ b8 M% M" a5 l2 s& a* y
9 N% D" }  y1 k 0f31a7adc0194d288d1aa94b9f263969.png
: S7 _$ Z  ]+ @6 n' k& `' d- D, T4 M

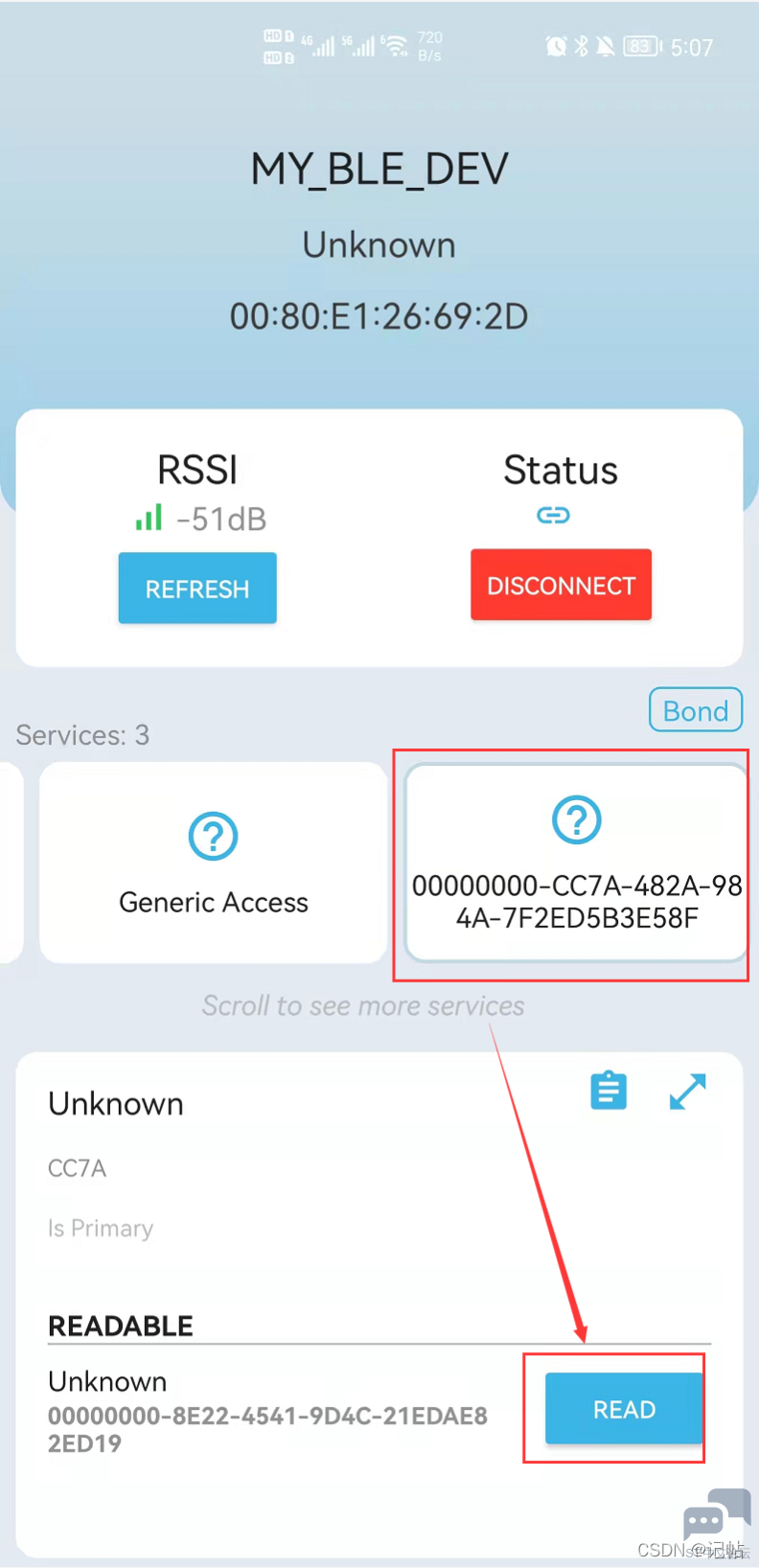

让后我们试着读取他。
" p2 ]* R: H, m: v0 {; x, {+ s5 D/ [; x0 n/ ^$ @* a4 I6 a
7 d0 I. S/ s9 [& Z& b! i( n, w6 M6 C8 B' W% s( d/ k' F  V

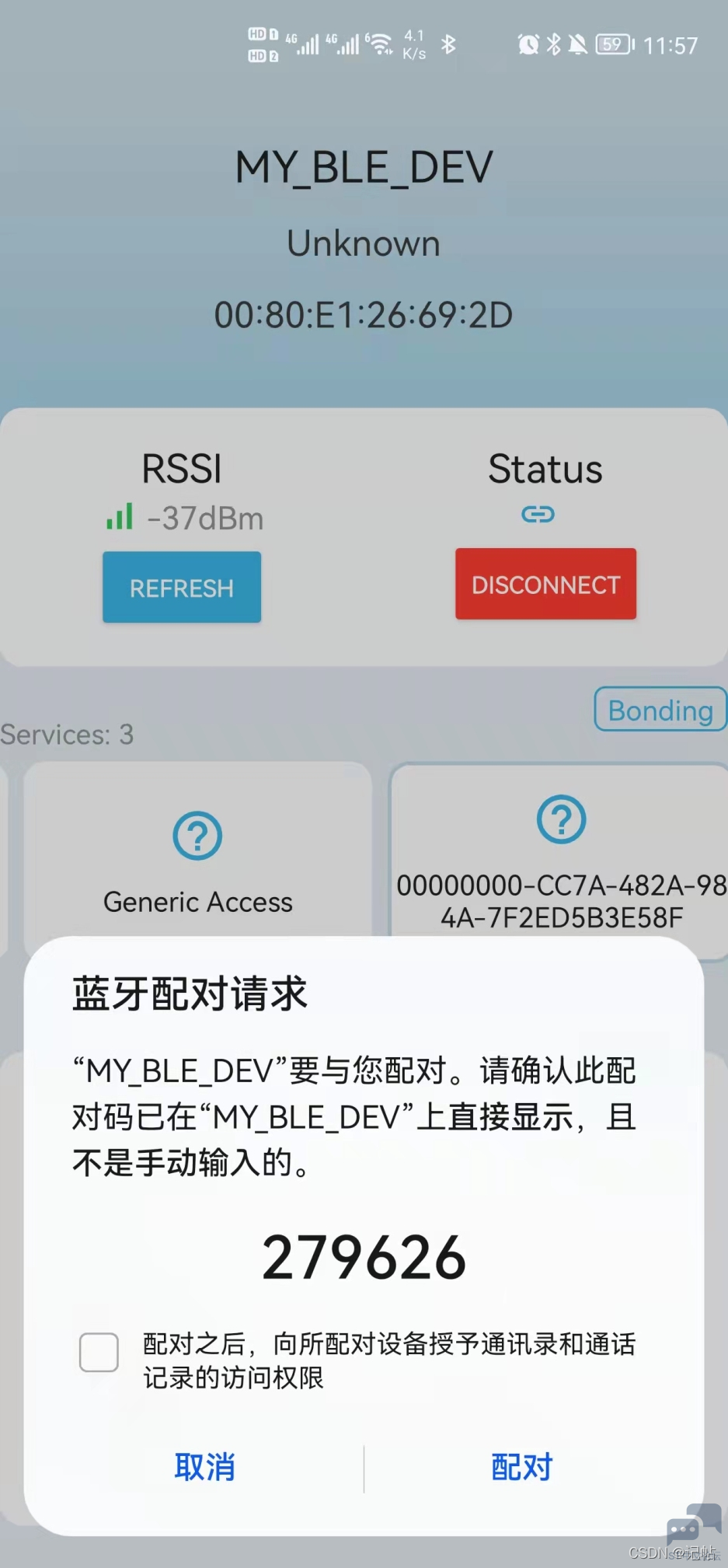

手机会弹出蓝牙配对请求,同时会显示匹配密钥。$ {7 \1 o" `% ^4 R9 G: Q. C

, Z' K! K  c8 b* R1 m( I1 A c7d8d135af114c0cb73503e8a370ce65.png ; p9 S5 w" _; p' d
5 W1 z3 m+ N/ C7 L: s; `

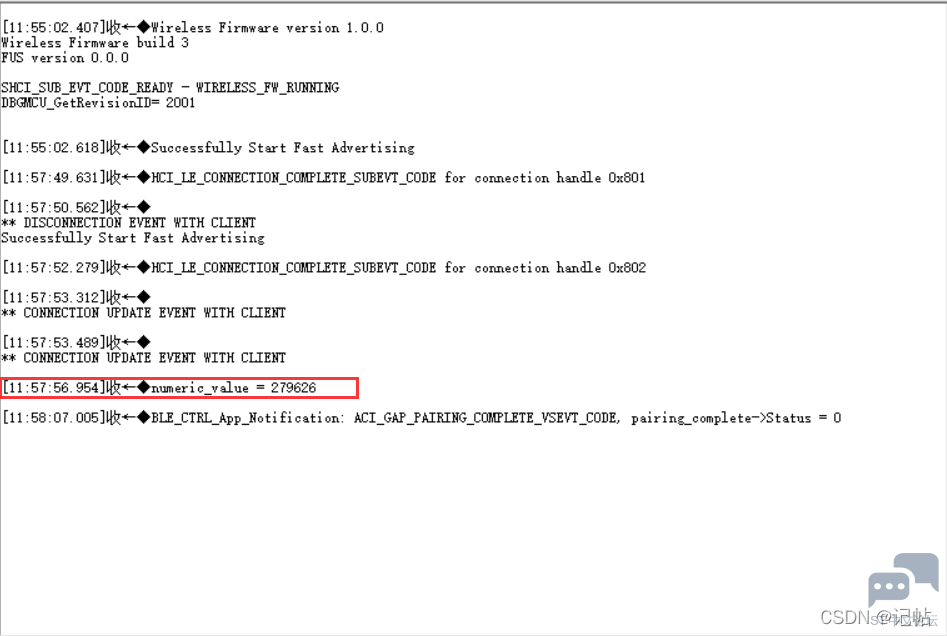

同时在串口终端中也会打印该密钥, 查看是否相等,如果是则点击配对。
& ?; M+ O* [) I0 ~- W' G# Z  P( E) ]  W1 h
' G4 l2 E1 m: q5 t- r: u; L
) F! t* ^. l) e3 N  E配对完成后进行读取,可以看到已经成功读取出来。

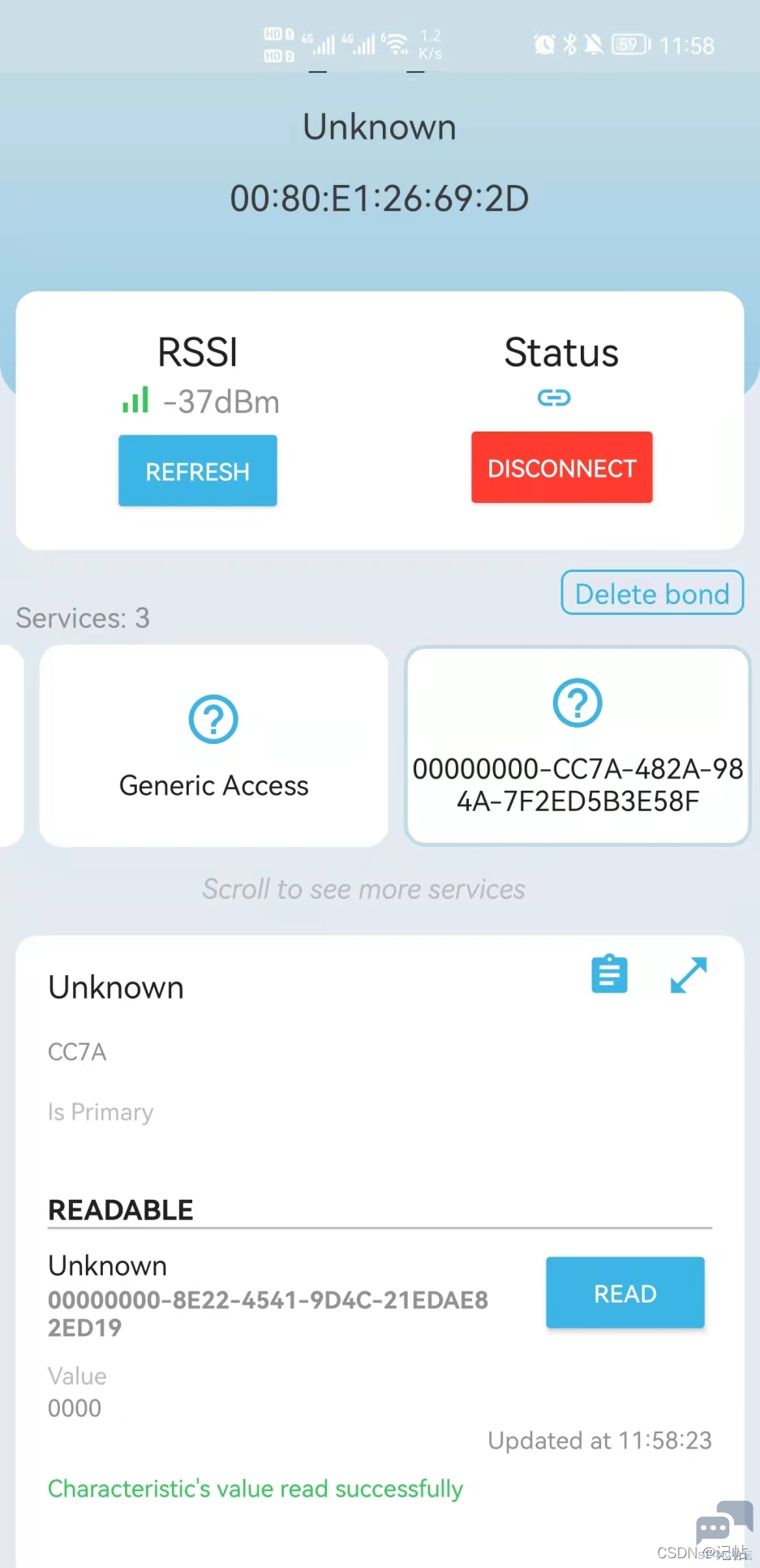

) E4 x1 l0 ]5 s; g$ F$ E3 g. Q7 _; `- m7 g# z
d4b274384a3147d0bfa57593e64fd800.png ( h# a1 v2 |6 |
: \/ @+ D; E0 Q
我们断开连接,在重新连接,就不会再显示配对码,直接进行配对。; Y9 s* H" j% A5 T

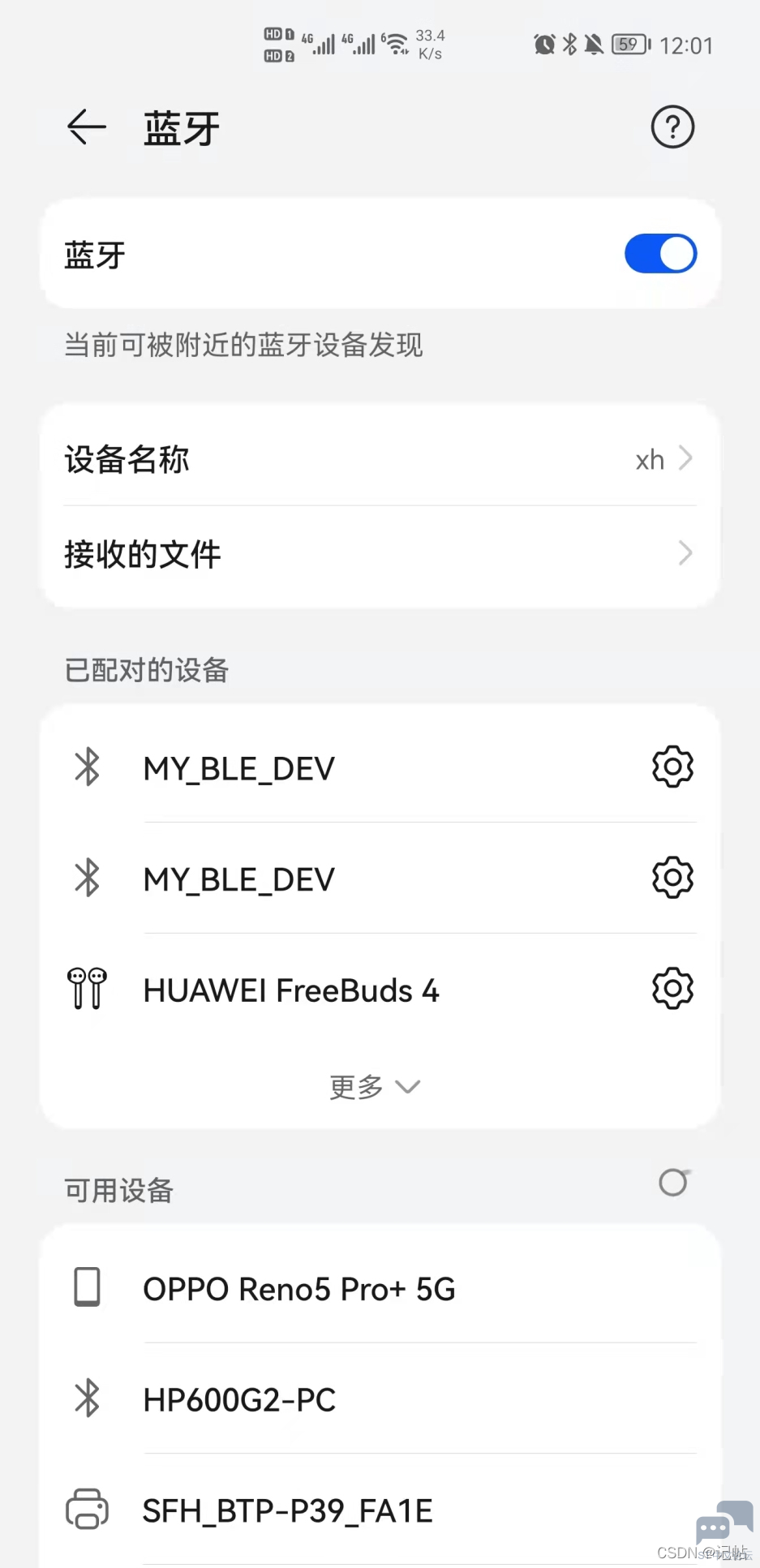

同时在蓝牙管理中,可以看到该蓝牙已经配对成功,信息也已经保存到手机上。
( m: R) ]7 t; c- b3 y1 i' m% V6 K1 j/ l
b893f2b887f5432db5804b72b93b2f85.png   ~) N+ t6 [% w% y: V  l' X

. S; Q1 B7 J. G8 i+ t" {若要取消配对,需要在手机中进行取消。
0 I3 c: }( s2 Z: X2 ~/ t6 T$ ?6 }
1 U+ l  O1 r3 E4 u4 m& d2 e! @9 G0 V* V9 T! v% b/ Y; C& O
- c4 b. }3 i7 f* n! s9 |
