【经验分享】STM32WB55_NUCLEO开发----手机与STM32WB通过配对后进行数值比较

[复制链接]
STMCU小助手 发布时间:2022-4-29 22:24
概述; l" R& {9 f% ?+ z% J, C2 T
本篇文章主要介绍如何使用STM32CubeMX对生成STM32WB工程,并通过与STM32WB配对,查看STM32WB与手机端的数值是否相等。9 Z* Y$ j7 W7 u1 r6 W' q

$ i4 X( Z0 E7 n* p9 y硬件准备

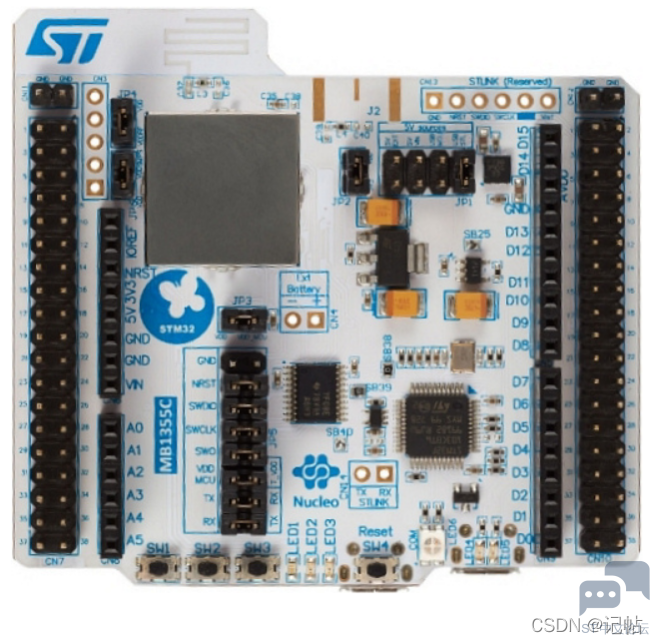

* J: l. Z5 e+ Y0 k/ ]" w  W8 x首先需要准备一个开发板,这里我准备的是NUCLEO-WB55RG 的开发板:
/ `+ `5 X% Z7 M; Q% h# C# U+ {; Z( i6 K
0 p8 v$ E; L" U* n0 r* U3 N& ~) G
* A1 `  |& \" V! @8 ^! d* x4 L5 l) |3 q5 o; ^9 \$ G4 I5 }3 Z& _' o
设置配对方法7 f( G  B9 S! \( k

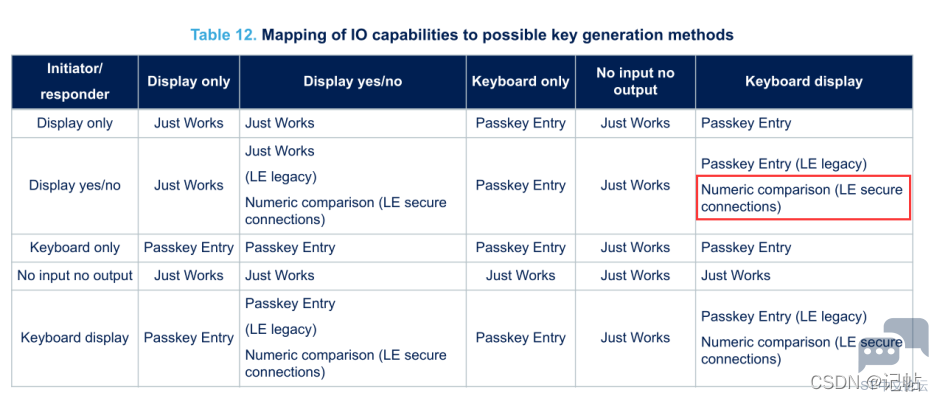

. V6 ^, ?' j- L+ ^0 j由下表可知,当设置为Numeric comparison(数字比较)时候,需要设置为Display yes/no。5 Y2 V* U1 [3 ^; E- o
. Q; T* m  U1 ?$ U; \: D
* R/ R: C& }  o/ H  ^

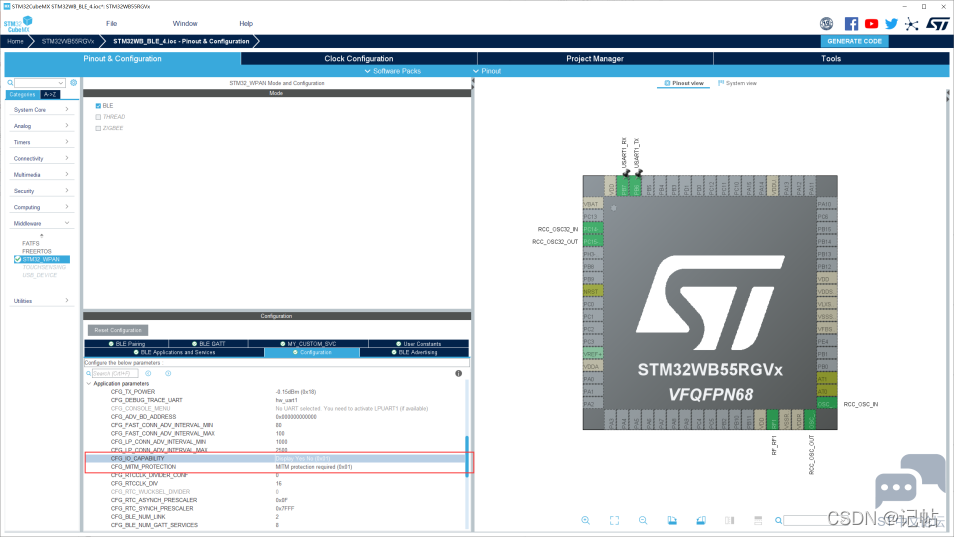

9 L5 q& j1 z4 A) I% t% c, }故在上节的配置中进行修改,修改如下所示。1 D3 r8 v/ J2 |2 J+ }

6 q8 V% n% i1 k 319d3d75ecc0415783864ebcee100d4d.png
% {+ U* s8 F& \, Q+ ^: l4 e; C5 P! B3 P1 E0 H& c

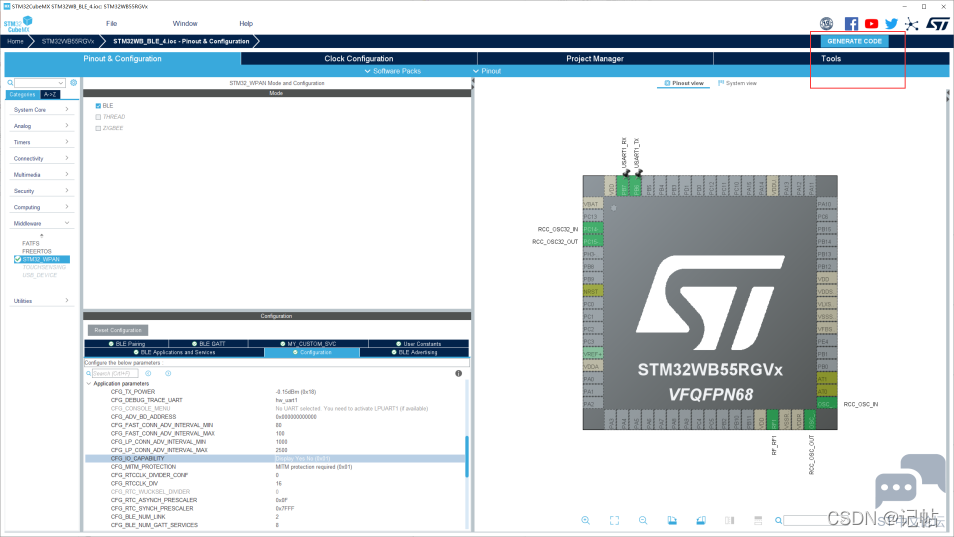

配置完毕重新生成代码。8 e! _* k. |- X' x9 |3 U/ y

) l7 H" S. E7 R4 Q8 W 7d1ee489440b4899b952aed4b51f56a6.png * B3 ]) \4 K6 K/ C

2 W7 i- O# X( v8 H  y. J代码配置/ s3 {2 n5 h9 {( z. L- d% Q) Y+ c+ \

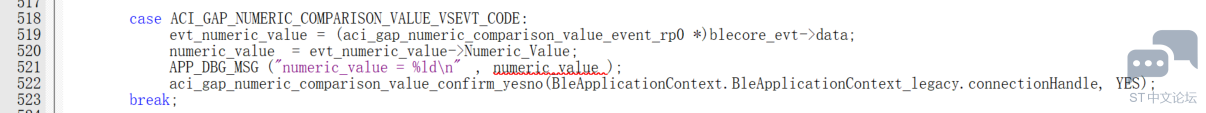

3 F" ~6 O2 E9 Y4 K0 e5 K在app_ble.c中,下图可以看到数字比较值的事件处理程序,通过串口输出密钥值。- C8 q& Y0 N; H
' |1 g0 @8 z- x, g" V. D
29c008f4a4af41998bb78081beca681c.png - E0 i6 w" B' K/ @& \, d* K& m
2 Y, W2 Y3 A& K& C

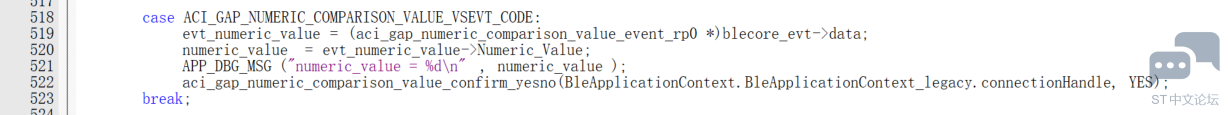

同时将代码修改为十进制显示。0 o* h/ L' h: k) }

$ I0 a; {3 Q8 P/ k2 j% x) ? 510d684a549045f9bf9c90beb8ed037a.png ( Q4 P/ K$ M' @- R; O7 C

  A0 f: r" Z! v9 c6 h配置完成后下载即可。
  x2 f$ H' I6 h% J- g6 J" y+ c5 A. |3 `) J4 ~: I1 }; @1 K
结果演示6 ?$ z, q9 n9 h

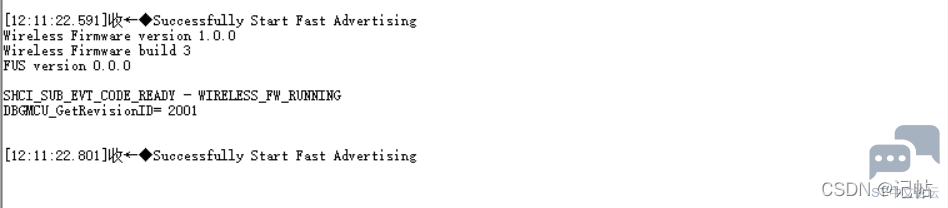

下载完程序后,可以看到串口打印固件版本等信息。
8 W6 u  p( |0 _" `  g# r0 I6 q  [9 H& G$ B7 T3 V
b45935377b564777a9771f7b189e138d.png 3 m" W3 E& ^; F$ S& A% X
7 w0 [+ L5 C0 g5 D

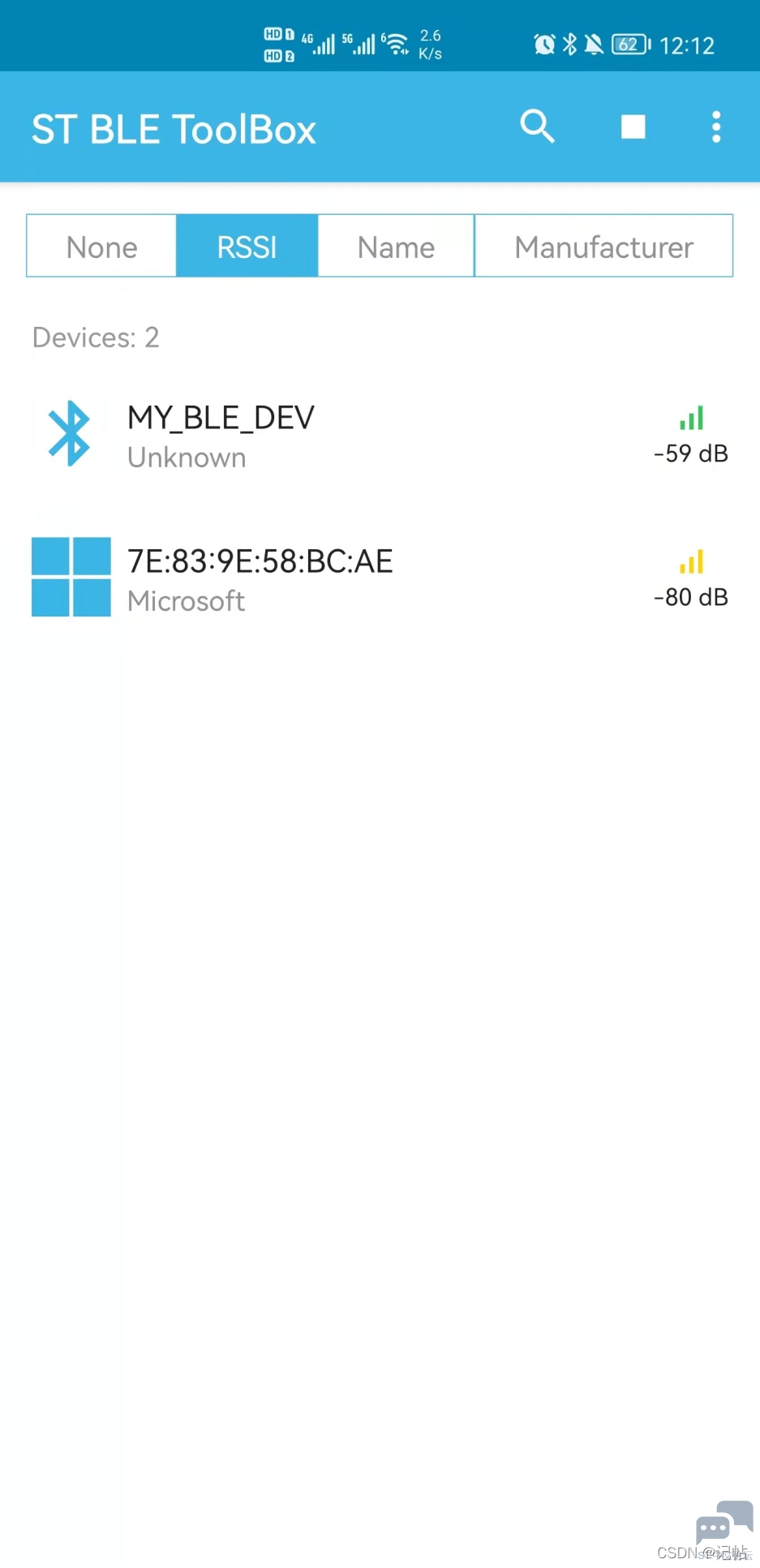

打开ST BLE ToolBox软件(APP在群内有615061293),可以看到该蓝牙已经可以搜索到。3 ]) G3 J! b- d! Z4 N

6 G, h% a. C% ^ 02f41e84cdf64fb580564d8361923bcd.png
" ~/ y+ E! G: y9 V) m2 \) {6 _" F' s6 M/ L% T9 A3 S' n
点击connect进行连接。2 N  Q* |5 C' O7 o& U

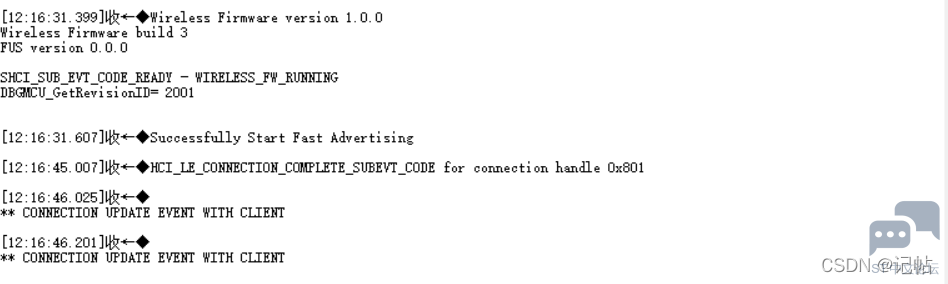

连接之后可以看到串口打印了连接事件。& k2 _4 _! z5 N# S2 {9 h) U

3 R: c: i6 \6 `  `) T b6006921909746e1ab04051331fa1fe1.png 8 l% O9 S' U1 v8 I' n3 I4 i

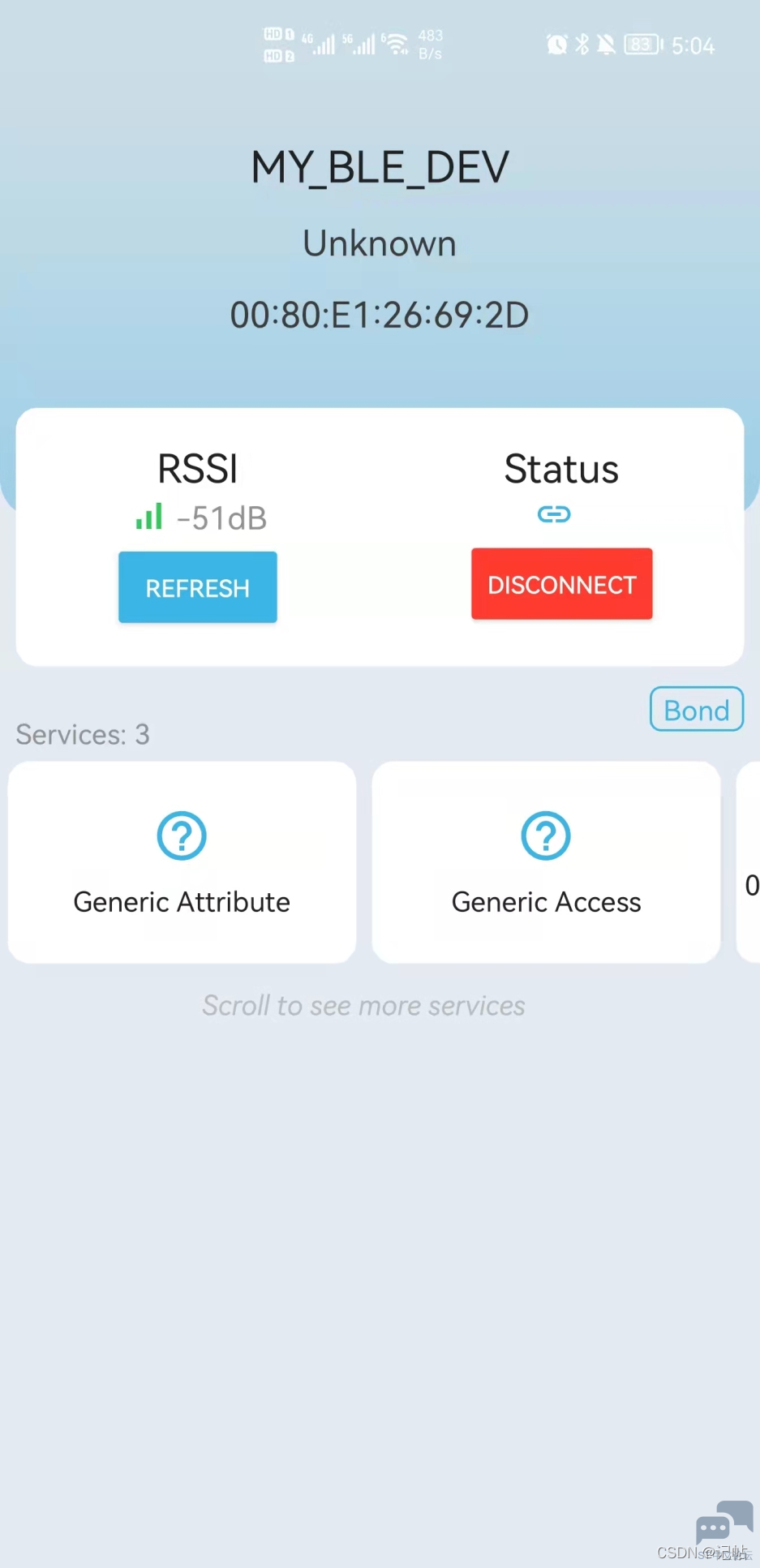

& V0 p! U! W; [( Q+ b同时手机也显示该蓝牙模块连接成功。
% t. B9 A. J* Z" A1 u" T, o0 i7 Y9 z- t2 E% u6 J6 T
/ w' m( ]2 E9 T9 n1 c9 y* F7 r8 x1 l$ I6 {* L! ?' x5 a1 {" y

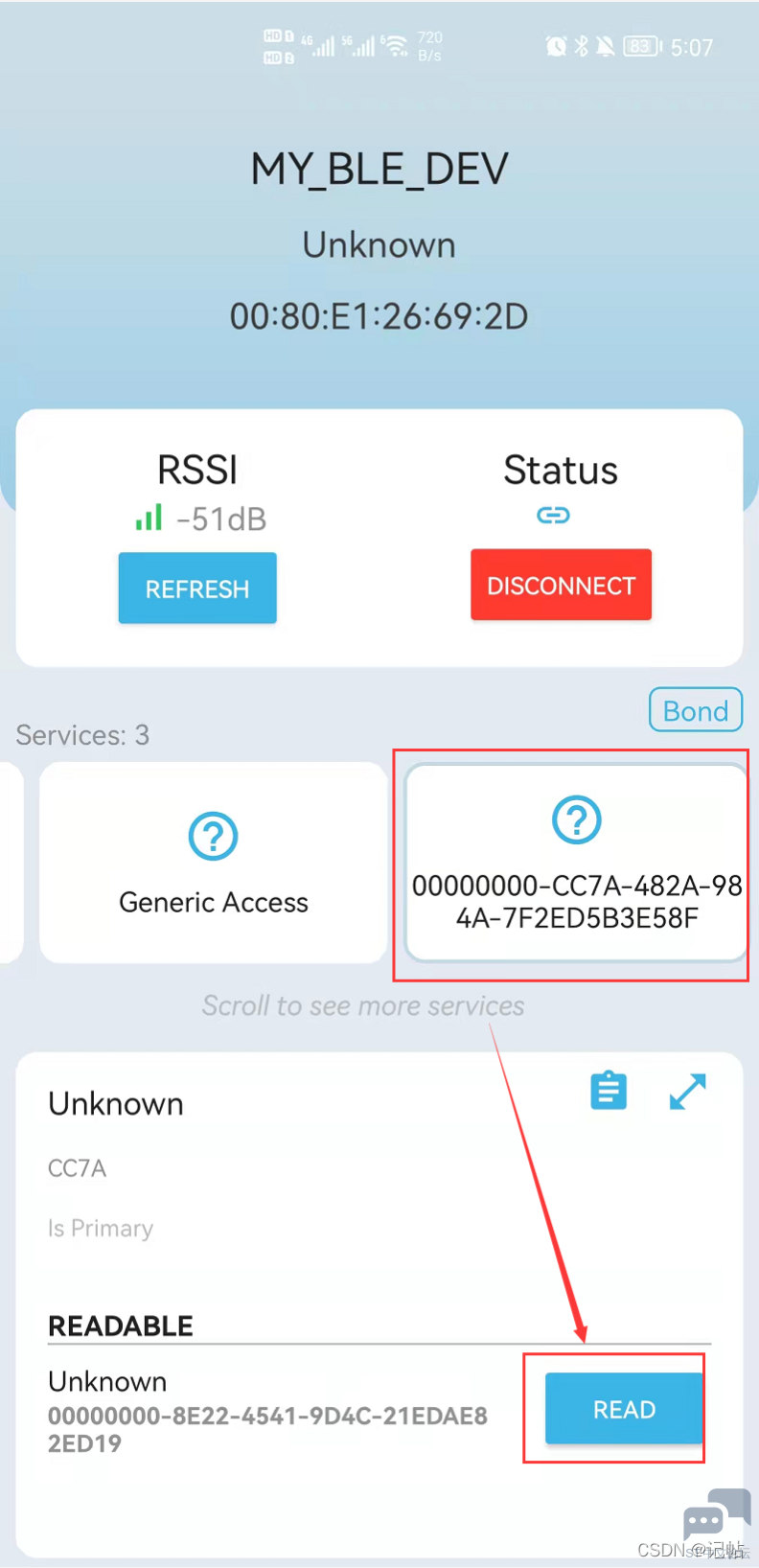

让后我们试着读取他。
/ ^7 |6 N" E  \/ V3 ]& z" A2 B
8 g& \2 ]6 }& L' c! G  d b80e49be6c254df5a57c27e325b6feb9.png
7 ?2 }7 ~0 w* u8 I: u  C, w" k

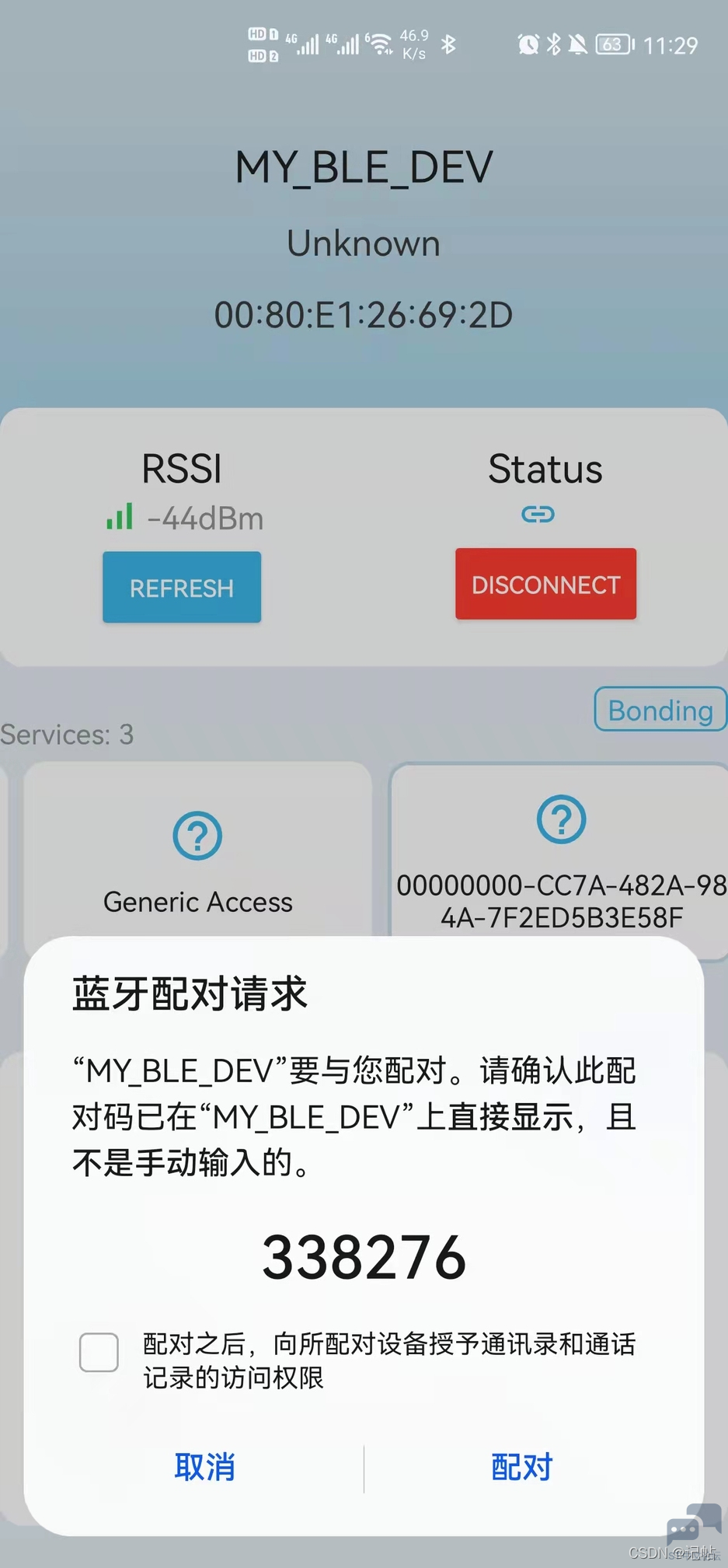

; o" g* n' L: F5 x) l" c手机会弹出蓝牙配对请求,同时会显示匹配密钥。
0 p" X3 ]5 ?# {. s/ L$ e, |; K( e% c* m$ r( Y- s" O
" f6 h, J2 t' W( i3 B2 Z3 z6 [8 u: D- N

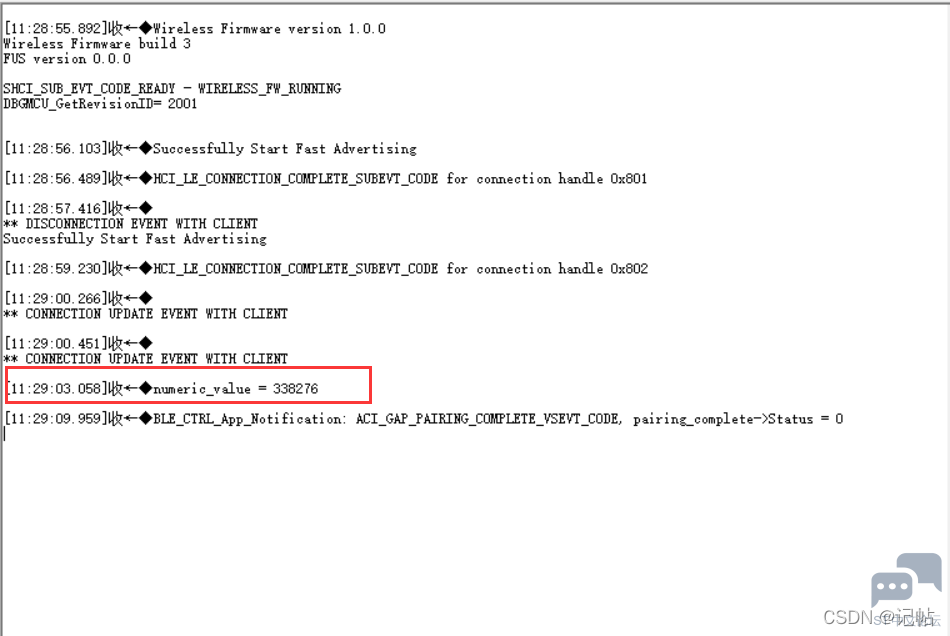

同时在串口终端中也会打印该密钥, 查看是否相等,如果是则点击配对。
; _9 c6 s$ [5 m( ~, p6 k8 n9 d4 u9 q0 j
09fd2dfd2830462395110638a1ed27a7.png 9 _9 y; I$ t3 T

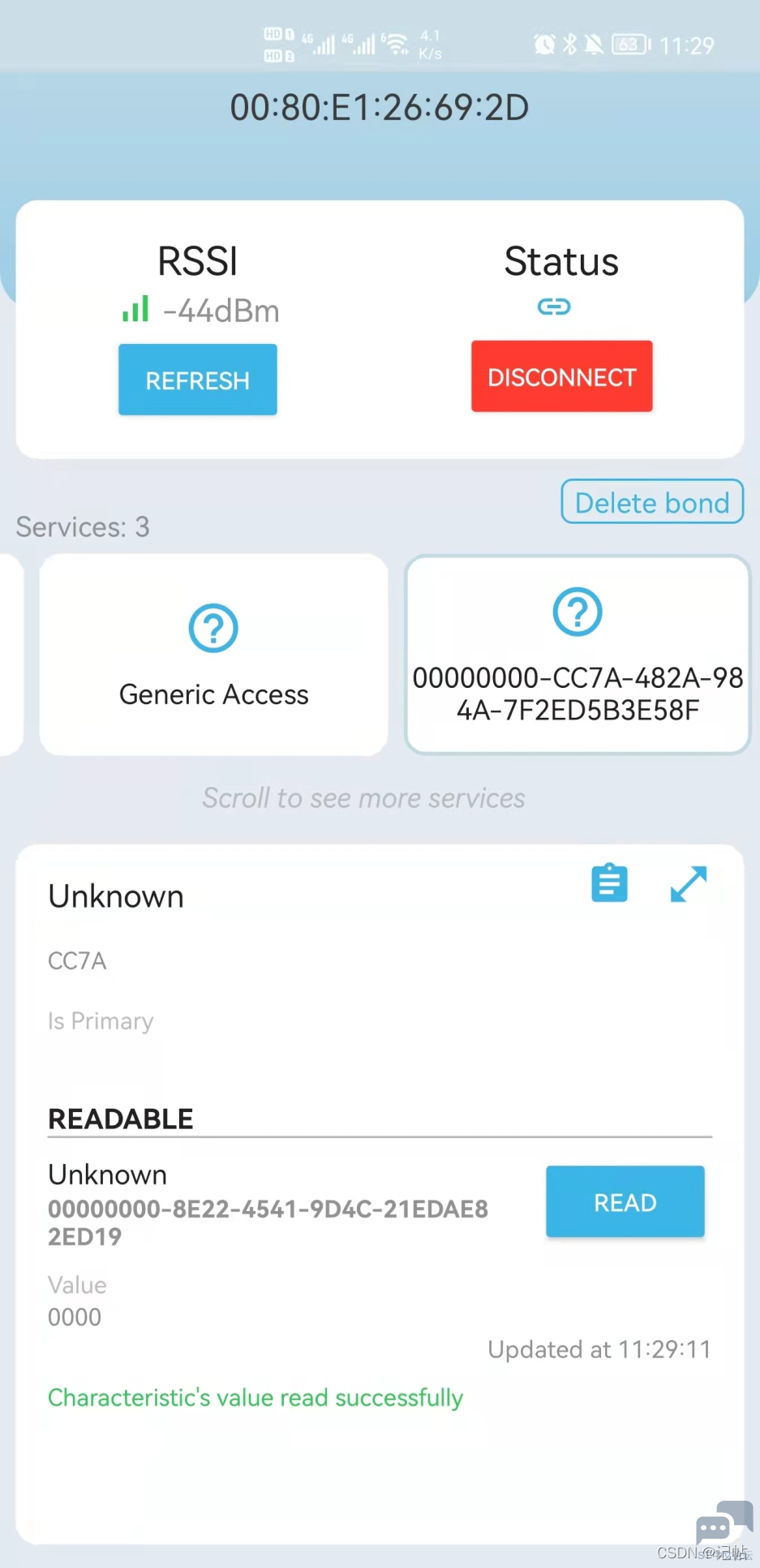

1 w# I2 `" |: c/ W" a/ F配对完成后进行读取,可以看到已经成功读取出来。! \# l8 D# D! `* m6 e
1 t, V: J6 E6 F6 j4 [# q/ R! M% u$ r
0 Z4 r6 {8 C& _! i) E. H( Y8 Q6 ?) B1 \" |1 g5 W: u: r
