【经验分享】STM32WB55_NUCLEO开发 ----手机与STM32WB通过键入密钥配对

[复制链接]
STMCU小助手 发布时间:2022-4-29 22:46
概述1 I0 h; ]0 [: u( a4 \
本篇文章主要介绍如何使用STM32CubeMX对生成STM32WB工程,并通过与STM32WB配对获取密钥值,然后通过键盘输入密钥进行配对。3 L. L1 Q( X  n1 W/ T8 S

7 j* w7 O3 a) H5 H硬件准备& y9 d4 T& Q/ S1 W: x

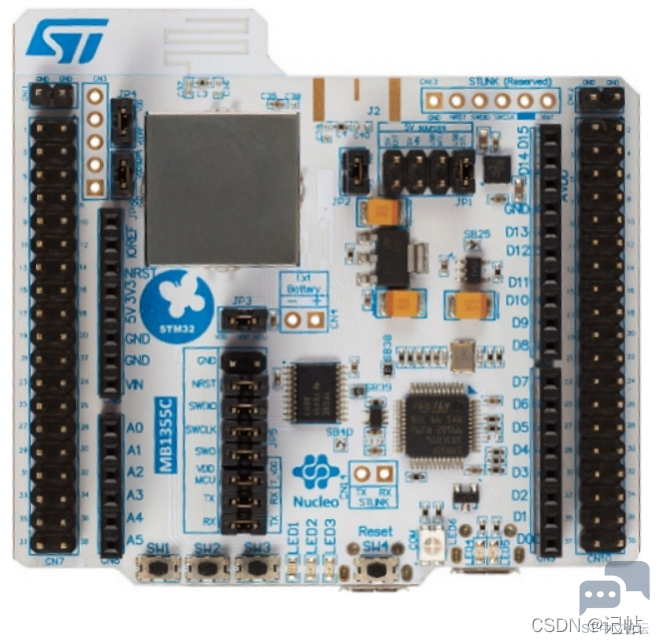

首先需要准备一个开发板,这里我准备的是NUCLEO-WB55RG 的开发板:
  h" {# p1 t; H. }, q0 s7 |6 G9 [0 Q$ T9 [% g- S; d
0 C* k/ |) @# D
% x! [) d3 @2 e. j% ]9 k
( s3 ]: `2 `: S' l% Y  n设置配对方法
+ l3 T; _3 |( t6 v# V% I由下表可知,当设置为Keyboard only时候,用户需要传递六个数字的密钥。这个六位数的值是设备身份验证的基础 。0 j1 w- C) a+ N3 U

' p4 @! G- U: p: g; h e886eda696064b3b9b55083eacd1400b.png 5 b0 R6 Q; B4 L

) V1 L) C  T+ s* f9 F故在上节的配置中进行修改,修改如下所示。6 R" E2 e3 u; ~, `; J& t
3 N3 e% @8 Z* v# |/ [* t5 q0 f; J
0e1d67c165854ef3acf276fb5b209ca1.png ; t% b/ Y( H% u0 s

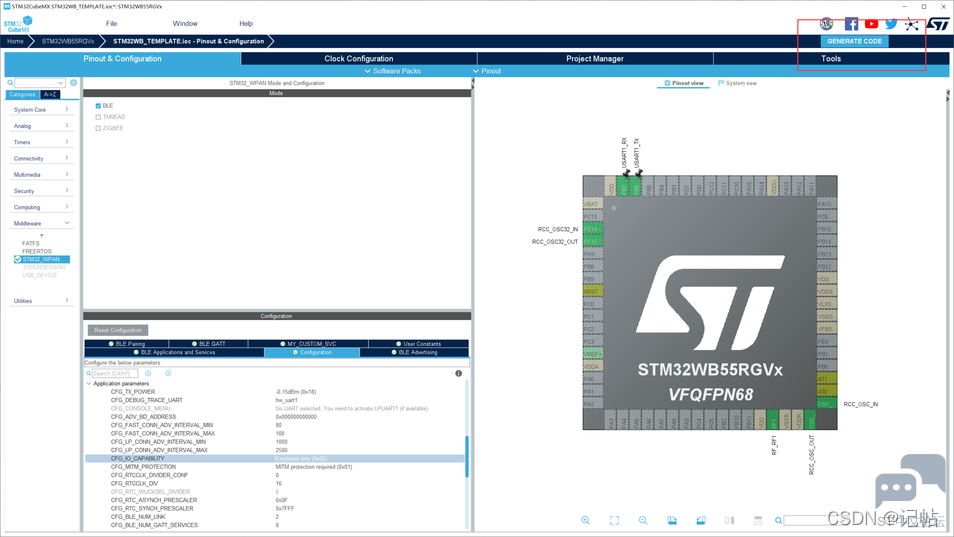

7 N/ x2 f3 E6 a! F& y配置完毕重新生成代码。
' ]! ~# S- b, ~; u5 C+ @' f5 U* b# b0 t3 w9 B1 ]
12fe3f41e4064c8aabe66cac88288b9c.png * u6 c6 m) x% L
; b8 m) P0 I2 R$ M; K. ]+ v
代码配置3 i" {; A9 h/ [# l" D. x0 B

1 p+ ]" N/ S: {在app_ble.c中先声明变量。$ _6 e2 h  f: }5 y, g

. Z- P6 D  q- J  H# k1 ~) C 3b654797f92a46119f3263c4b63e8d3c.png
5 V& }7 F; y" M$ s1 b* r
! v+ w  E" k+ j6 ]在app_ble.c中,ACI_GAP_PASS_KEY_REQ_VSEVT_CODE下添加每次配对是生成密钥的请求事件。
/ W7 `4 M  P3 D7 O8 D9 d! \' j
- T: Z' T: |; ]: O9 | 84130cde2a1c4a3c924536bf7b163223.png
, [2 Y9 i" q+ k9 a8 o5 l$ t: l/ t  K9 I! @; b  \9 A2 r8 H  b
我们需要定义一个由6个整数组成的数组,6个无符号整数,通过串口进行接收。' ]* D' j# x8 J4 K# A3 p/ w5 N) T
然后将接收的数据进行处理,处理为6位的密钥密钥。
( A. P/ V- d0 U1 R( c2 \6 w
5 X: {! K& x& F9 [* B1 Q 3a55895612f94514b638e4ec8c02d48a.png
$ c# }6 n( D* w4 k$ \' z1 N2 U
% W& x' S% l/ A' o* |( c6 p9 T配置完成后下载即可。
' }/ b) j+ F$ N6 j8 w0 x* ~9 A# @2 @8 U$ w
结果演示

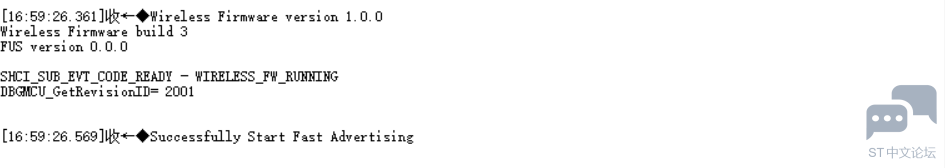

% V! Z3 i$ v: B' V$ b% d下载完程序后,可以看到串口打印固件版本等信息。
" A! {3 D1 j2 ~8 s7 p) T. r; Z- |4 E: ]' B" ^0 y% t' p
& U  q  e3 E8 e8 K5 v6 Z1 C0 d- Z

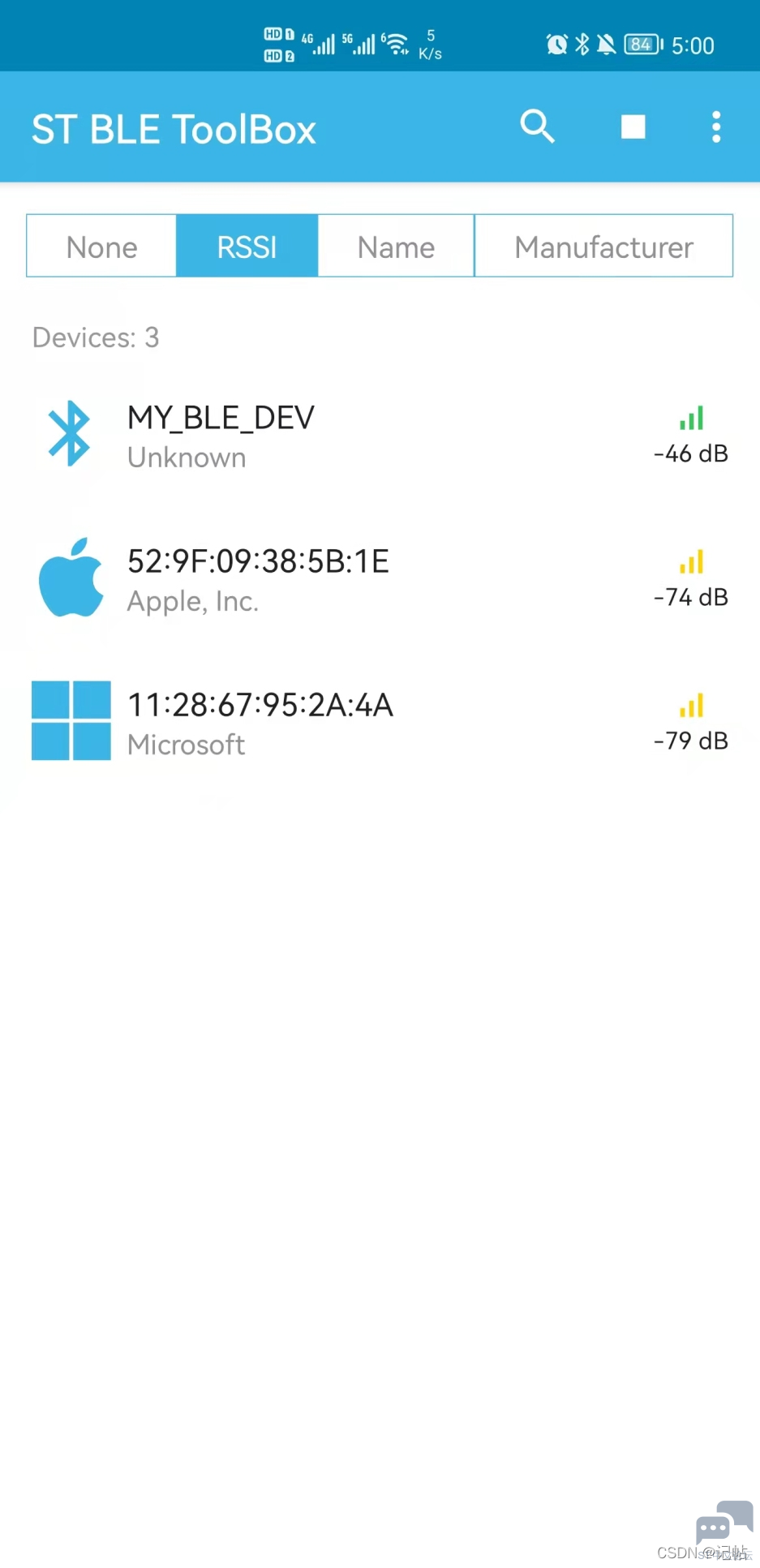

( [' l+ E$ l" I9 M打开ST BLE ToolBox软件(APP在群内有615061293),可以看到该蓝牙已经可以搜索到。
% ?; Q! t1 x+ w  E4 R$ f# W3 x2 v" ]; h& b" h) \3 b0 G
9 i" ?5 I  N. B
  G4 T" D" m: G9 H6 M( ?# G点击connect进行连接。
$ e% ?) c, [1 U- Y, A连接之后可以看到串口打印了连接事件。# ^4 F. O7 g4 U2 L1 [# g* r

4 u) Z5 o, x5 q5 i2 o7 }2 p) X( E 5dde7c81217946038045198194f309b5.png $ }8 O" j# ^1 U3 E
! {/ r9 {2 E8 ^8 z% V8 ^
同时手机也显示该蓝牙模块连接成功。
( |, }% m6 V/ o. Z0 P
1 J4 D5 E' k: \$ j& U& K- w d383da32a11346178d7158cf6e488a18.png % i6 L' T" x5 _' j$ W0 }9 x( e/ W
9 L  i, C$ j5 l) J: T
让后我们试着读取他。- G* m1 E. Y5 b- }% V9 `, q
$ p- f/ F- N1 E8 m
) Q) |& }3 z4 U$ `% F; h3 n3 ]& O0 Y* Z+ n" I& g- J. B/ b! ~2 N+ T

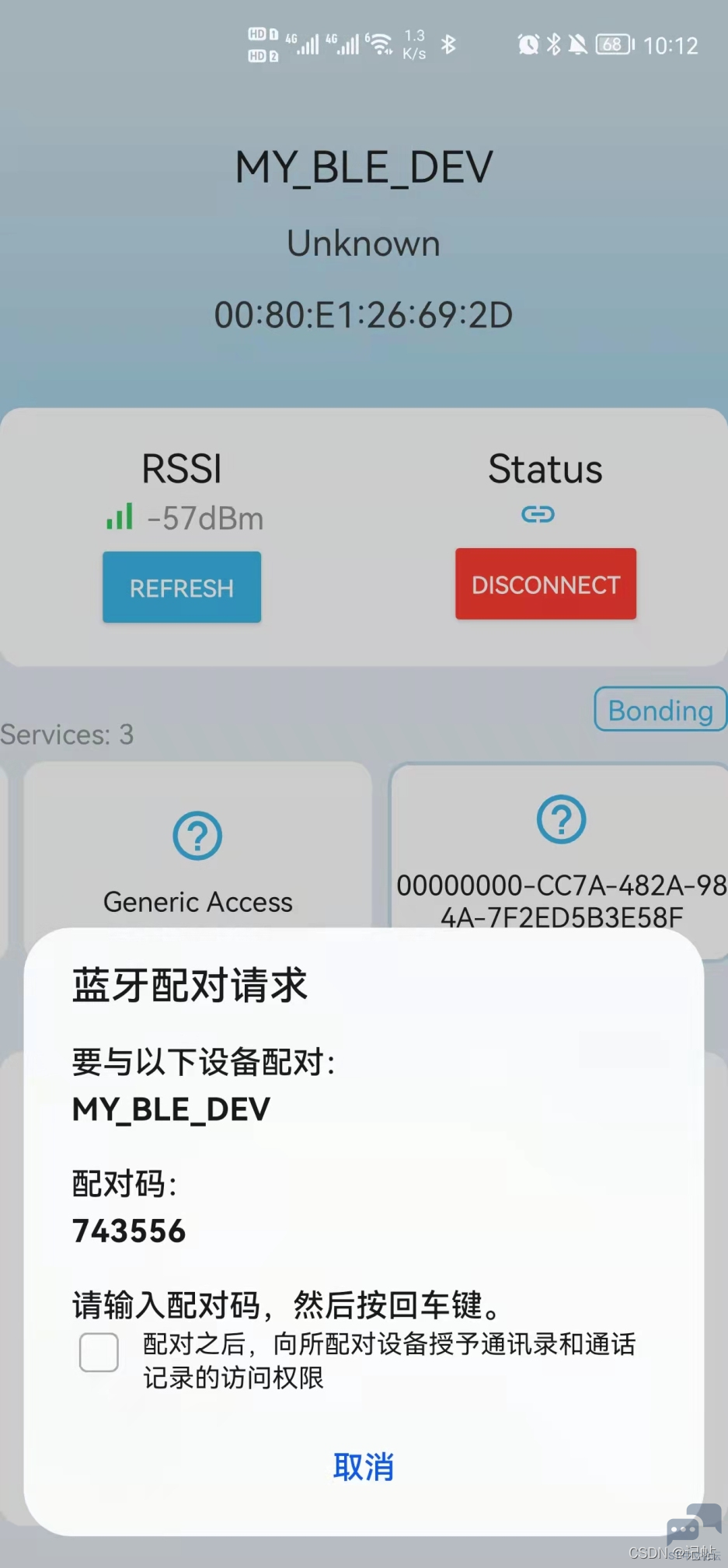

会让我们输入配对码。, G! p( `. n) b  B  v
  {5 h2 S4 \0 K! ~
8d29076983bf4af78ead7617023fa960.png $ D$ y7 |8 ^, ~$ d
. n* H- T. m+ y3 h, c, Z
在调试助手中输入配对码,点击发送即可,即可进行配对。
5 ~  N6 A9 y; u& b  ?3 V3 f! m4 ^3 l. X2 k4 J$ Z" E
0 W: h5 q5 r% t4 [1 q; _  N/ E" _) _- `6 f4 v" H

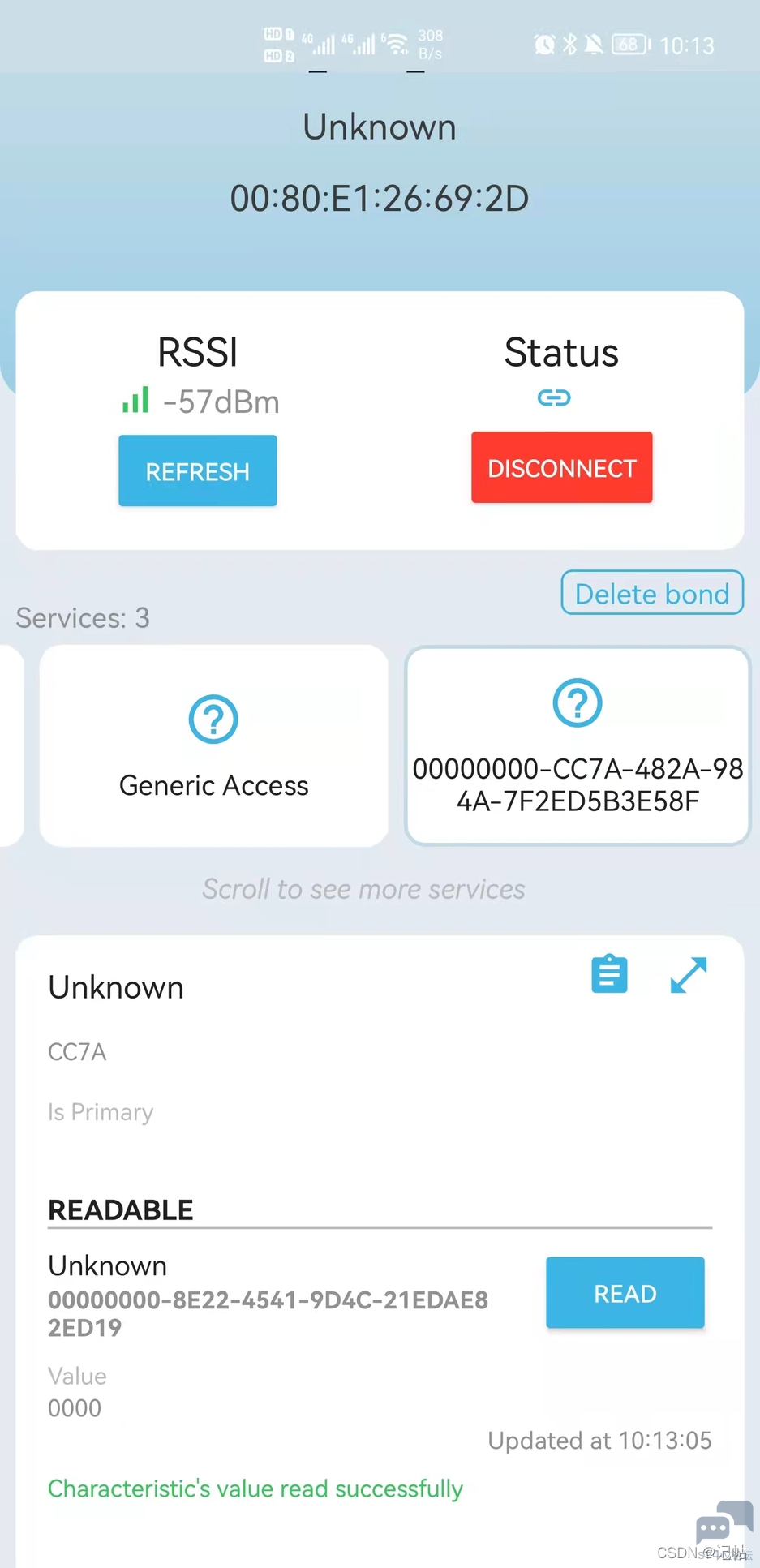

配对完成在进行读取,即可成功读取出来。
  y0 \0 ?3 [$ o& N$ J$ ~5 L e57c292c08a246a0b58af16ad4ae3a7c.png 5 ~; l3 G- M& }6 E* o) Z9 L3 a
  U5 S. P  H* r2 t3 L

+ M3 v! M4 i- z4 x' s% h
0 {9 _% L+ y( `/ M" l2 W! L' }) i! [, N  m: C( F
